带强制锁定结构的长条形圆形传动机架

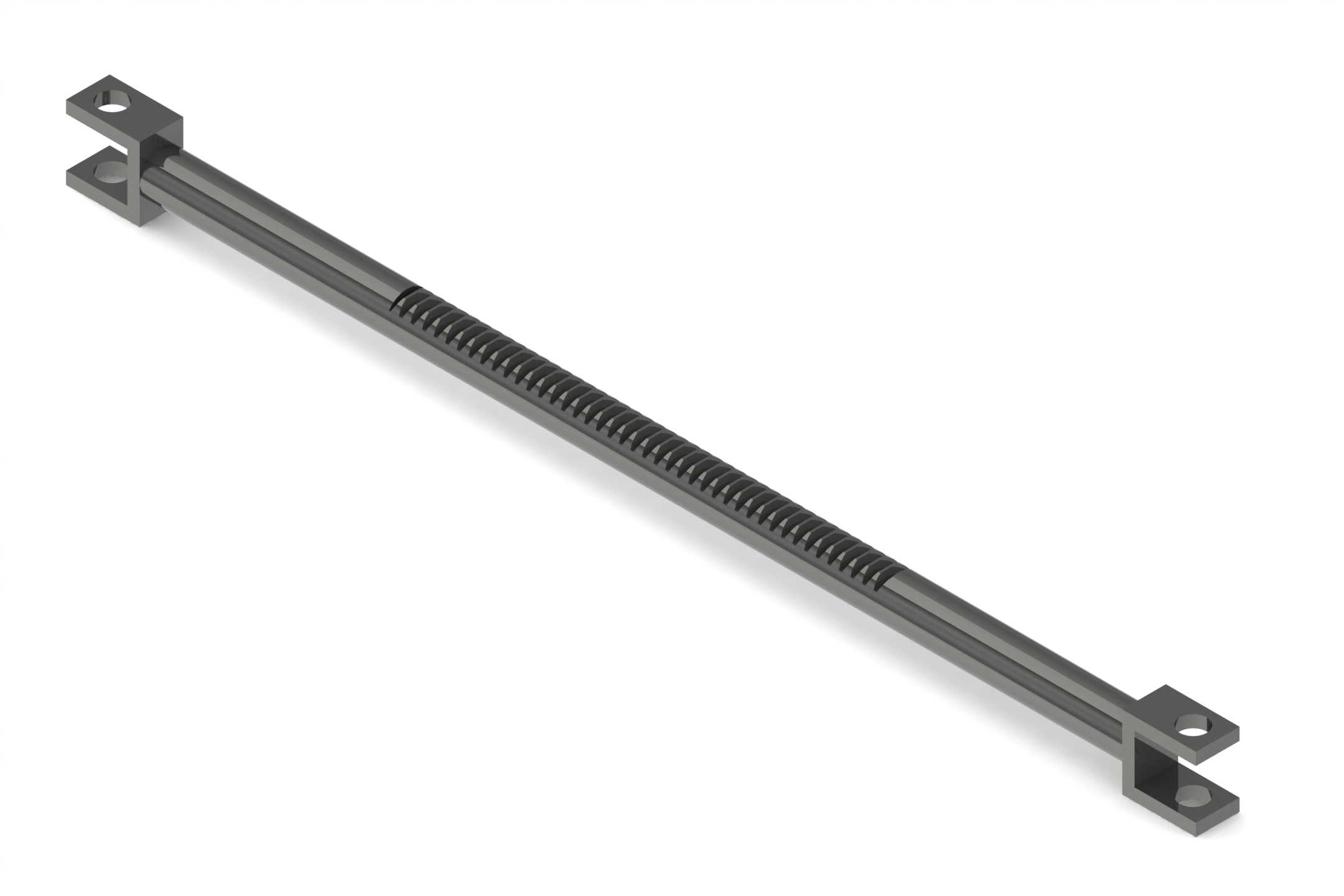

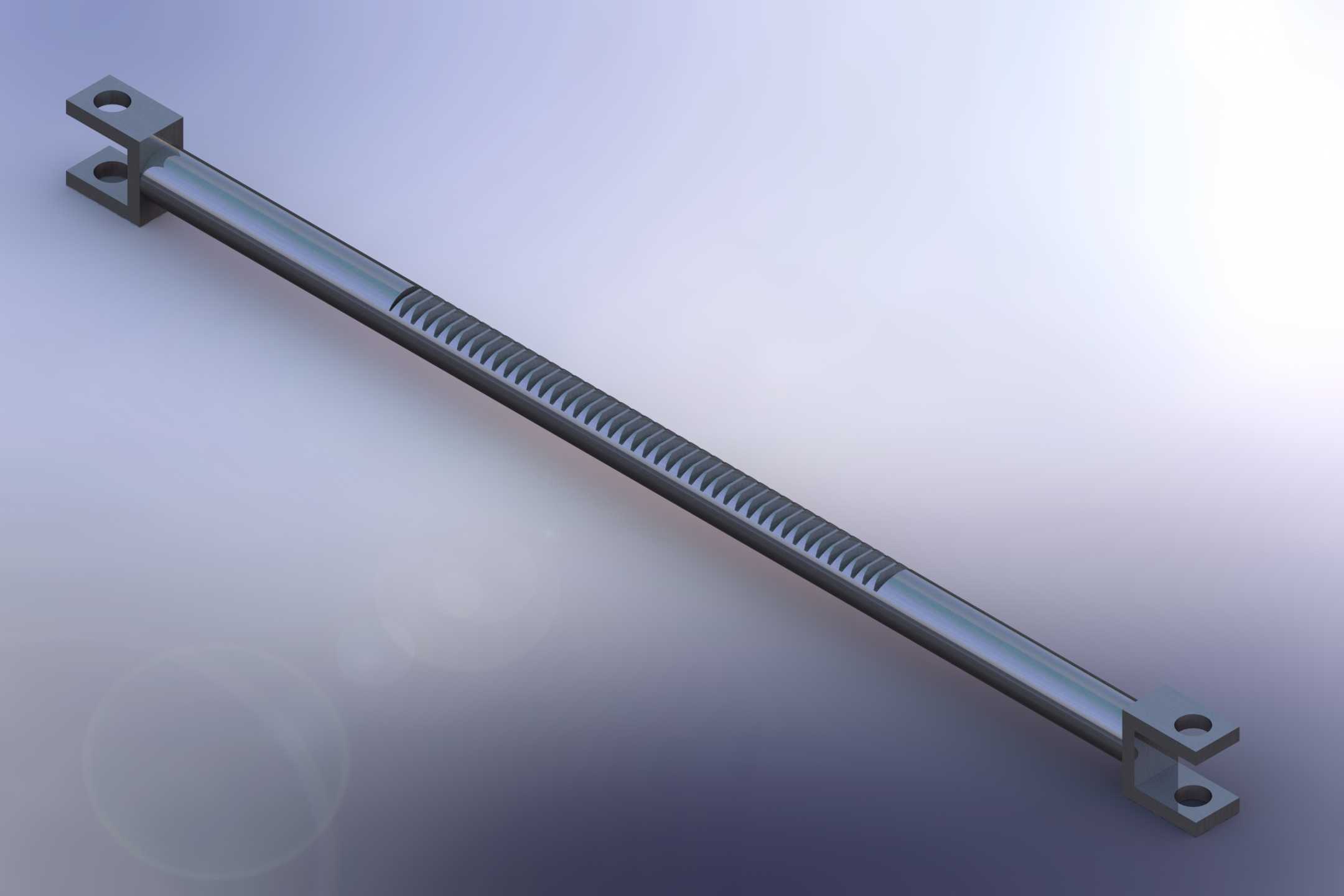

　　该长条形机架结构主要面向需要直线传动与位置保持的机械装备场景，常见于小型专用工装、进给调节机构、手动锁止滑台以及教学类机械原理演示装置中。机架本体采用细长杆式布局，中段布置连续螺纹传动段，两端设置带安装孔的叉形连接座，可在设备内部承担导向、承载、传动衔接以及到位后强制锁止的复合功能。

　　从实际用途看，这类构件并不单纯是一根支撑杆，而是把传动丝杠段、两端铰接/固定接口和停止锁定逻辑整合在同一轴线上。设备运行时，中段螺纹可与配套螺母或移动滑块配合，将旋转输入转化为直线位移；当机构到达指定工位后，端部及杆系配合的锁止结构能够限制反向松动，避免负载作用下位置漂移。对于需要频繁调整、调整后又必须保持刚性的工位，这种设计比普通光轴加独立锁紧块更紧凑，也减少了外围零件数量。

　　结构设计上，杆体分为光滑导向段、螺纹传动段和端部连接段。光滑段用于保证移动件沿轴线平稳滑动，螺纹段提供稳定的进给行程，两端叉耳则通过孔位与机架或执行件连接。端部双耳形式具有较好的对中性，安装时可穿过销轴形成铰接，也可根据装配需要改用螺栓压紧固定。叉耳开口方向与杆体轴线保持明确的位置关系，建模时需要重点控制孔中心距、端面平行度以及耳板间距，否则装配后容易出现卡滞或偏心受力。

　　该件的外形边界呈细长状，长度方向是设计与布置的核心约束。由于长径比较大，杆体在承受径向载荷时需要校核弯曲变形，尤其螺纹段牙底削弱明显，不能按完整圆杆直接估算刚度。端部安装孔决定了与外部构件的连接位置，布置时应保证孔轴线与杆身轴线垂直，并使两侧耳板共面；若用于铰接，销轴直径与孔径之间需保留合理间隙，若用于刚性连接，则应通过端面贴合或紧固件预紧降低间隙影响。

　　建模过程中，螺纹段不必只关注外观牙型，更应结合加工与装配表达其功能属性。细长杆可先建立主体回转轮廓，再以螺旋切除或阵列方式生成牙型；两端叉耳通过拉伸、开孔和倒角完成，注意根部过渡圆角，以降低应力集中。锁止相关配合面应单独检查，包括接触面、限位面和销轴孔，这些特征直接影响机构停止后的保持能力。

　　在装配层面，该机架适合沿设备纵向布置，周边需预留螺母座、锁紧件和操作空间。若作为手动调节部件使用，端部可连接手轮或扳手；若纳入自动进给系统，则可与小型驱动装置联接，但需考虑螺纹副的润滑、防尘以及轴向力传递路径。由于两端均为连接接口，设计时还要区分固定侧与活动侧，避免将铰接端误作为刚性约束，导致机构受热膨胀或装配误差无法释放。

　　从维护角度看，细长螺纹段暴露后容易积聚切屑和粉尘，实际设备中应配置防护罩、防尘套或定期清理通道。锁止部位若长期承受振动，需保证配合面有足够压紧力，并在装配后检查是否存在螺纹自锁不足。整体结构虽然简洁，但把导向、传动、连接和停止保持集中在一件上，对尺寸链、刚度校核和装配公差都提出了较明确的工程要求。
