带真空吸塑结构的塑料容器成型模具

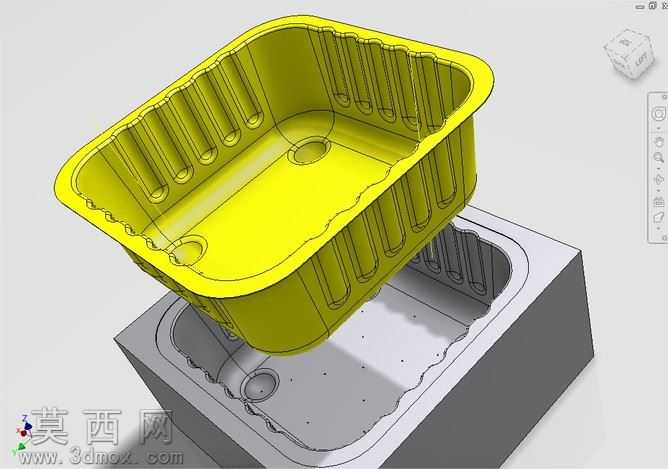

本作品为塑料容器真空吸塑成型模具的三维设计成果，建模阶段依托三维参数化设计软件完成全结构搭建，首先针对目标塑料容器的使用需求，确定容器为带外翻边的圆角方槽结构，槽体内壁设计有沿周向均匀分布的竖向加强筋，槽底设置两处定位凹孔，既提升容器自身的结构刚度，避免盛装物品时出现侧壁变形、底部塌陷的问题，也为成型后的脱模、后续工序定位提供基准。模具部分采用整体式凹模结构，模腔轮廓完全复刻塑料容器的外壁造型，加强筋对应的凹槽、定位孔对应的凸台特征均做了精准的参数化匹配，保证成型后容器的尺寸精度符合设计公差要求。渲染阶段对模型赋予了差异化的材质表现，将成型后的塑料容器设置为亮面明黄色塑料材质，调整材质的反光度与粗糙度参数，还原食品级塑料容器的光滑质感，清晰展现容器的内壁筋位、底部孔位等细节特征；模具基体则赋予哑光灰色金属材质，模拟模具钢经精加工后的表面质感，通过明暗对比突出模腔与塑件的贴合关系，同时采用爆炸视角的呈现方式，将塑件悬浮于模腔上方，直观展示二者的配合形态，让观看者快速理解成型后塑件与模具的对应关系。设计过程中充分考虑真空吸塑工艺的成型特点，在模腔表面合理布局真空吸气微孔的点位，保证片材加热软化后可在负压作用下完全贴合模腔轮廓，避免出现成型缺料、轮廓模糊的问题；同时在模具的外翻边对应位置设计了压边结构，确保成型过程中片材周边被压紧固定，减少成型后的飞边与壁厚不均问题。整体建模过程遵循自上而下的设计思路，先完成塑料容器的主体结构设计，再基于容器的外轮廓反向推导模具的模腔尺寸，预留合理的成型收缩余量，保证批量生产时塑件的尺寸一致性，所有特征均做了参数化关联，后续若需调整容器的尺寸、筋位数量等参数，可直接修改对应参数快速更新模具结构，大幅提升设计迭代的效率。
