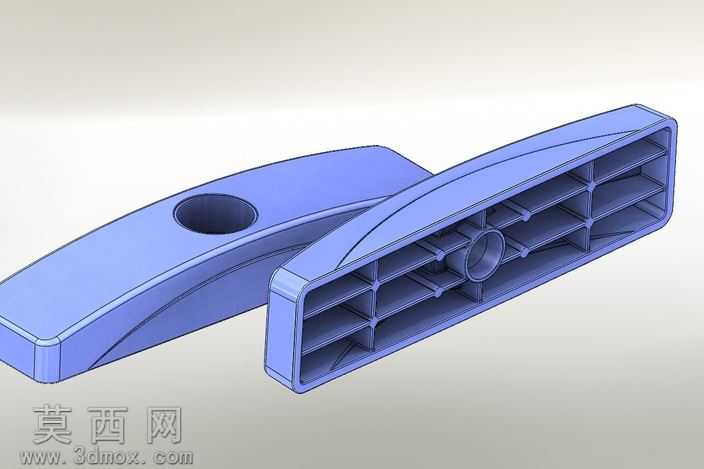

坚果类产品注塑成型模具三维结构

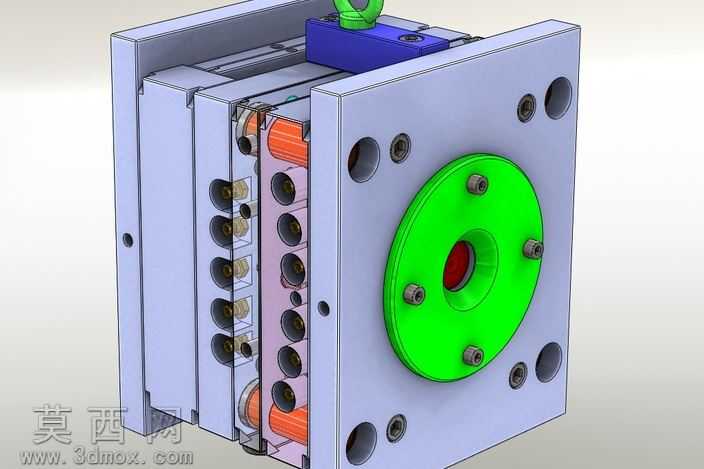

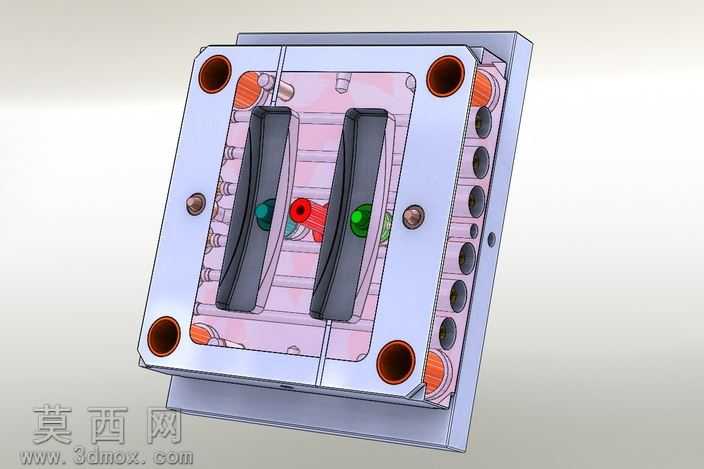

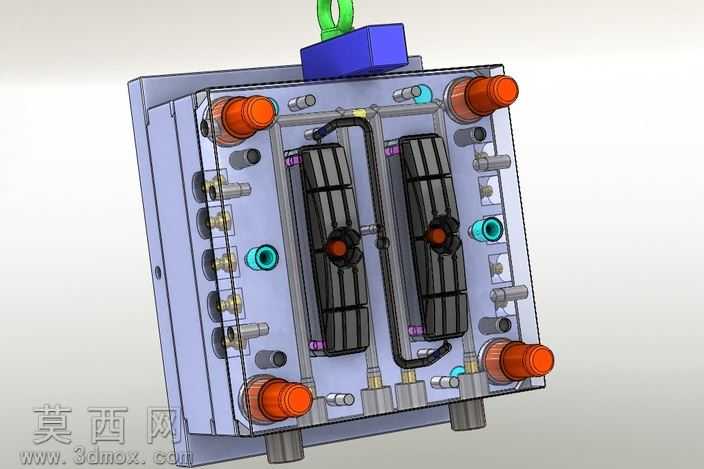

本套注塑模具为坚果类嵌入件注塑成型专用工装，整体采用标准模架模块化设计思路，在三维建模过程中严格遵循注塑模具设计规范，从产品分型、浇注系统布局到冷却、顶出机构排布均经过严谨的结构校验。建模阶段首先完成模架各板件的参数化搭建，依次构建定模座板、定模板、动模板、支承板、垫块、动模座板等基础构件，保证各板件的导柱导套安装孔、紧固螺丝孔位同轴度与位置精度符合装配要求。浇注系统采用中心浇口进料形式，适配产品中心进料的成型需求，浇口套采用标准件参数化建模，与定位圈精准配合，保证注塑机射嘴与模具进料口的对接精度。冷却系统采用多层环绕式水路设计，在定模侧与动模侧分别布置多组直通式冷却水道，搭配橙色标识的水路堵头与密封圈结构，保证冷却回路的密封性与冷却效率，可有效缩短成型周期，减少产品因冷却不均产生的翘曲变形。顶出机构采用顶针顶出布局，多组顶针均匀分布在产品成型区域周边，保证顶出过程受力均匀，避免产品顶出变形，同时配套设置复位杆结构，保证合模过程中顶出机构精准复位。模具的导向定位系统除了标准导柱导套外，在模板贴合面额外设置精定位结构，提升合模精度，减少成型过程中的飞边产生。渲染阶段对不同功能构件赋予差异化材质：模架板件采用磨砂金属钢材材质，还原模具钢的哑光金属质感；浇口套定位环采用亮绿色工程塑料与金属结合的材质表现，清晰区分功能部件；冷却水路、紧固螺丝等细节构件分别赋予对应材质，提升模型的辨识度与结构展示效果。整套模型完整还原了注塑模具从合模、注塑、冷却到开模顶出的全流程结构逻辑，各部件装配关系清晰，无干涉错位问题，可直观展示嵌入式注塑模具的内部构造与工作原理，为同类坚果类嵌件注塑模具的设计提供清晰的结构参考，建模过程中对每一处配合公差都做了对应预留，符合实际模具加工的工艺要求，能够直接用于模具结构教学、方案展示等场景。
