塑料底座注塑成型模具三维结构设计

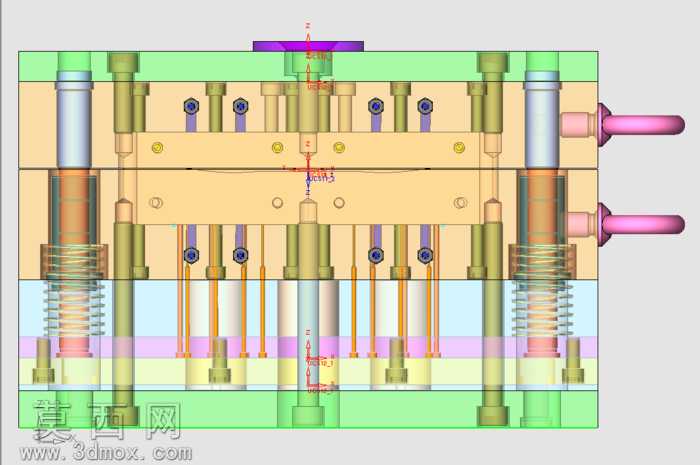

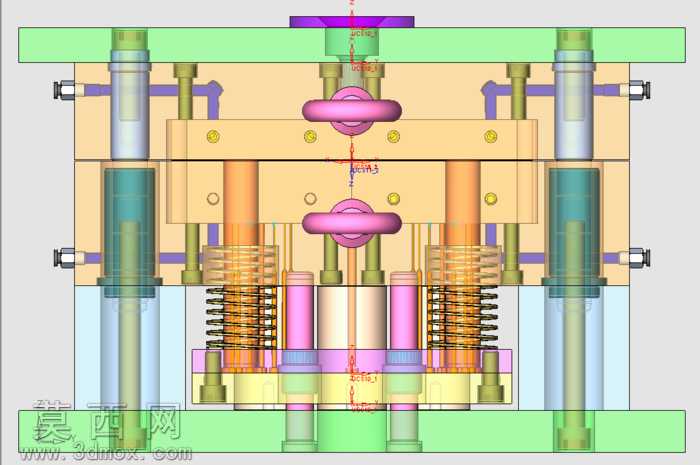

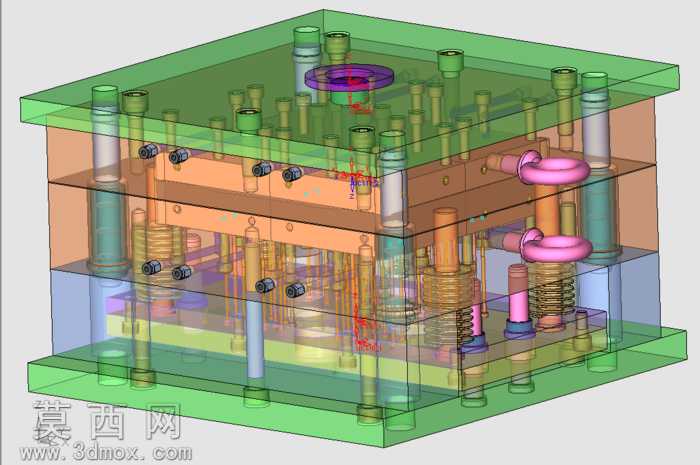

本作品为塑料底座零件的注塑成型模具三维设计，建模过程严格遵循注塑模具设计规范，通过分层透明化的渲染处理，清晰展现模具从定模侧到动模侧的完整层级结构，不同功能的零件采用差异化的材质配色区分，让内部装配关系一目了然。建模阶段首先完成塑料底座塑件的结构分析，确定采用一模多腔的型腔布局，围绕塑件的成型需求依次搭建模架基础结构，定模座板、定模板、动模板、动模座板等标准模架零件按照行业通用尺寸规格建模，保证各板件的导柱导套安装孔、紧固螺钉孔位的同轴度与位置精度。浇注系统采用主流道、分流道、点浇口的结构设计，主流道衬套采用高耐磨的金属材质渲染，分流道开设在定模板分型面处，保证熔体能够均匀填充各个型腔，浇口位置选择在塑件非外观面的隐蔽区域，避免浇口痕迹影响塑件成品外观。冷却系统采用循环水路设计，在定模板与动模板内分别开设多层冷却水道，搭配水嘴、密封圈等标准件，水道布局围绕型腔与型芯均匀分布，保证注塑过程中模具温度均匀可控，减少塑件成型后的翘曲变形缺陷。顶出机构采用顶杆顶出的结构形式，搭配复位杆、复位弹簧实现开模后的自动顶出与合模前的自动复位，顶杆位置避开塑件的受力薄弱区域，防止顶出过程中塑件出现顶白、顶穿等质量问题。导向定位系统除了标准的导柱导套结构外，还在型腔周边增设了精定位组件，保证合模过程中型腔与型芯的对位精度，减少成型过程中的飞边产生。整套模型的各零件装配关系清晰，运动部件的行程设计符合注塑机的开模行程要求，所有标准件均采用行业通用规格，可直接用于模具设计的参考学习，透明化的渲染处理能够让学习者快速理解注塑模具的内部构造与各系统的工作原理，不同材质的配色区分也让各功能零件的识别更加直观，降低了模具结构的学习理解门槛。
