往复式蒸汽机十字头传动构件

　　十字头是往复式蒸汽机中将活塞直线往复动作与连杆摆动动作衔接起来的核心传力构件，在整套动力机构里承担运动形式转换、侧向力承载以及活塞杆对中约束的作用。该三维结构完整呈现了十字头本体、活塞杆配合段、十字头销、上下滑块导向座以及连杆连接部位的装配关系，能够用于理解老式蒸汽动力设备中滑动导向与铰接传动的组合方式。

　　从实际运行场景看，蒸汽机工作时活塞在气缸内沿固定轴线反复运动，活塞杆不能直接承受连杆摆动带来的横向分力，否则会造成活塞杆弯曲、密封件偏磨或气缸内壁拉伤。十字头设置在活塞杆与连杆之间，一端通过圆柱配合段与活塞杆连接，另一端通过十字头销与连杆小头形成铰接，本体两侧或上下方向再由滑块嵌入导轨，使横向分力由导轨面承担。这样活塞杆只传递沿气缸轴线方向的拉压力，连杆则可以在十字头销处随曲轴转角发生摆动，最终把活塞的往复运动转化为曲轴的旋转运动。

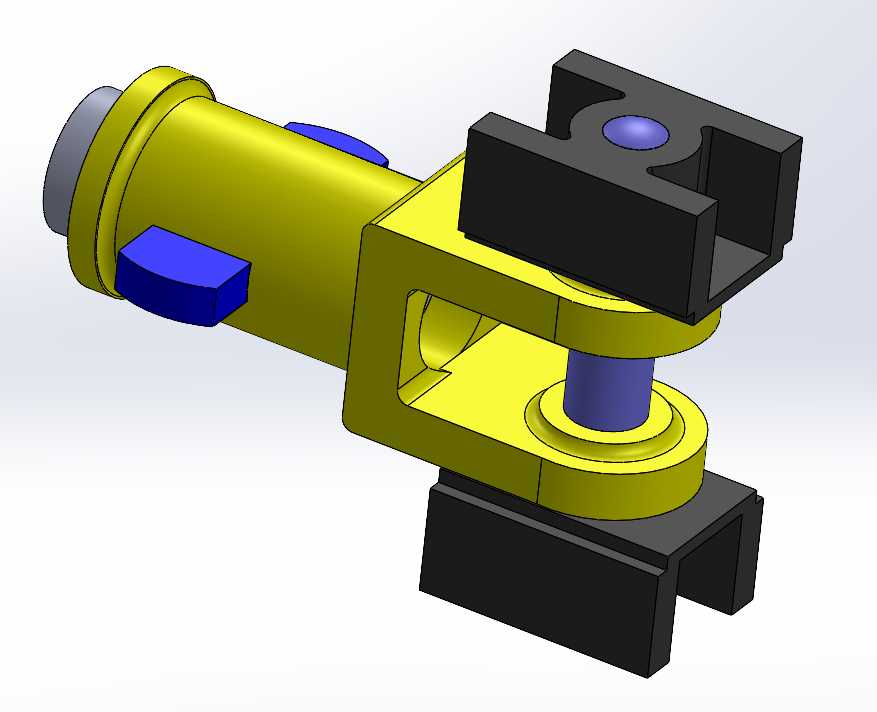

　　该模型的结构层次比较清晰。左侧黄色圆柱段对应活塞杆安装区域，端部设置限位与锁紧结构，外部蓝色块状件可视为导向键、防转块或开口销类限位元件，用于保证活塞杆与十字头之间在交变载荷下不发生相对转动。中部黄色叉形架是主要承力体，内部留出十字头销安装空间，销体沿垂直于活塞杆轴线的方向穿过，形成连杆摆动铰点。上部黑色槽形件与下部黑色滑块分别构成导向接触区域，工作时沿机架导轨滑动，约束十字头除主运动方向以外的位移。紫色圆柱销位于铰接中心，承担连杆传递来的集中载荷，其直径、配合长度和端部限位直接影响接触面压与疲劳寿命。

　　设计这类构件时，首先要确定活塞杆轴线、十字头销轴线和导轨滑动面之间的空间关系。活塞杆中心线应与气缸中心线重合，十字头销轴线需与其垂直并保持水平，导轨滑动面则应关于运动中心线对称布置。若三者位置偏差过大，运行中会出现滑块单侧接触、销孔边缘载荷集中、活塞杆密封处周期性偏摆等问题。建模时应优先保证这些基准特征，再围绕基准建立叉架、销孔、滑块槽和锁紧结构，而不是单纯按外观堆叠实体。

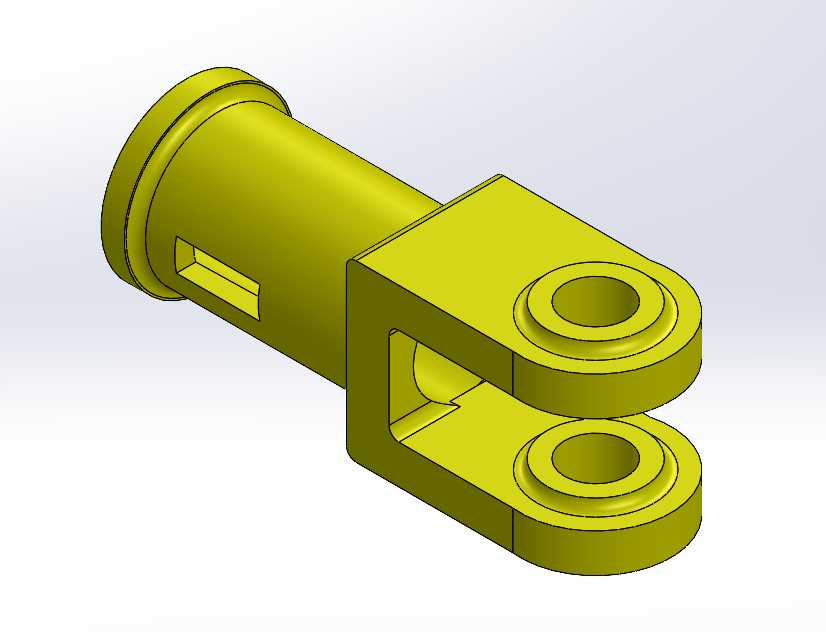

　　叉形本体的截面变化需要兼顾刚度与重量。十字头在往复运动中存在惯性力，过于厚重会增加活塞组件的运动质量，使高速换向时冲击增大；过于单薄则会在销孔和活塞杆连接区域产生弹性变形，影响配合同轴度。模型中承力臂采用较宽的箱形过渡，销孔周围设置凸台和环形加强区域，正是为了降低铰接处的局部应力。滑块与本体之间的连接面应保留足够接触面积，导轨间隙则需要在装配阶段控制，间隙过小会因热膨胀和润滑膜厚度变化导致卡滞，间隙过大又会引起敲击和导向精度下降。

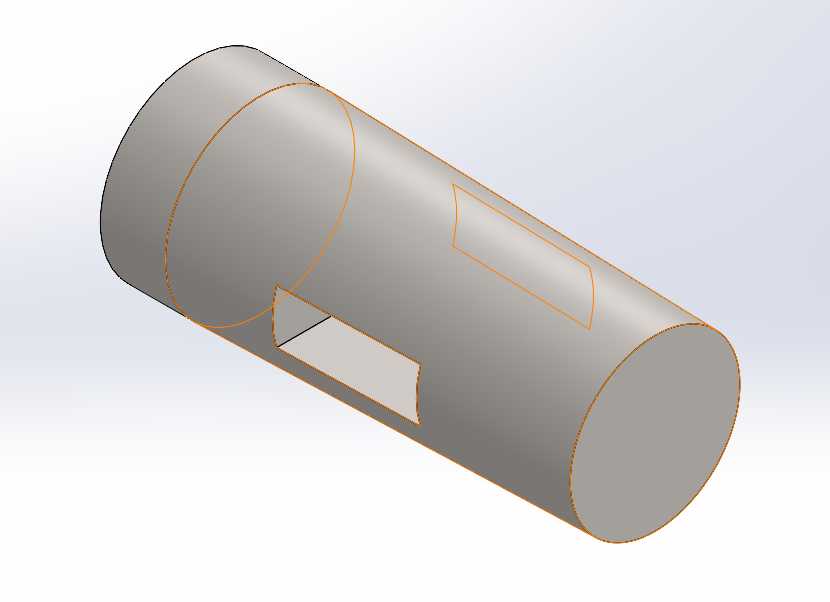

　　外形与安装边界方面，圆柱连接段的直径和长度要与活塞杆端螺纹或锥面连接方式匹配，装配后活塞杆锁紧螺母不能与导轨、填料函或机体护罩发生干涉。十字头销装入后，两端应设置挡圈、压板或开口销限位，防止销体在往复振动中轴向窜动。上下滑块的外轮廓尺寸由导轨槽宽、槽深和允许磨损量决定，滑块材料通常可选用耐磨铸铁或配巴氏合金的接触结构，以便在润滑条件下降低摩擦损失。连杆小头绕销摆动时，其端部轮廓在最大摆角位置不能碰撞叉架内侧，因此叉口开档宽度不仅要容纳连杆厚度，还要留出摆角间隙和润滑油膜空间。

　　从维护角度看，十字头属于长期承受交变载荷的部件，销与销孔、滑块与导轨、活塞杆连接螺纹都是检查重点。三维设计阶段应把润滑通道、拆装方向和磨损件更换空间一并考虑：十字头销应能从侧向拆出，滑块应便于调整垫片或更换，活塞杆锁紧部位应留有扳手操作空间。对于教学、复刻老式蒸汽机或小型实验动力装置而言，该构件能够直观展示直线运动约束、铰接传动和侧向力卸载的工程逻辑，也可作为导轨滑块、销轴连接、叉架承力结构设计的参考案例。
