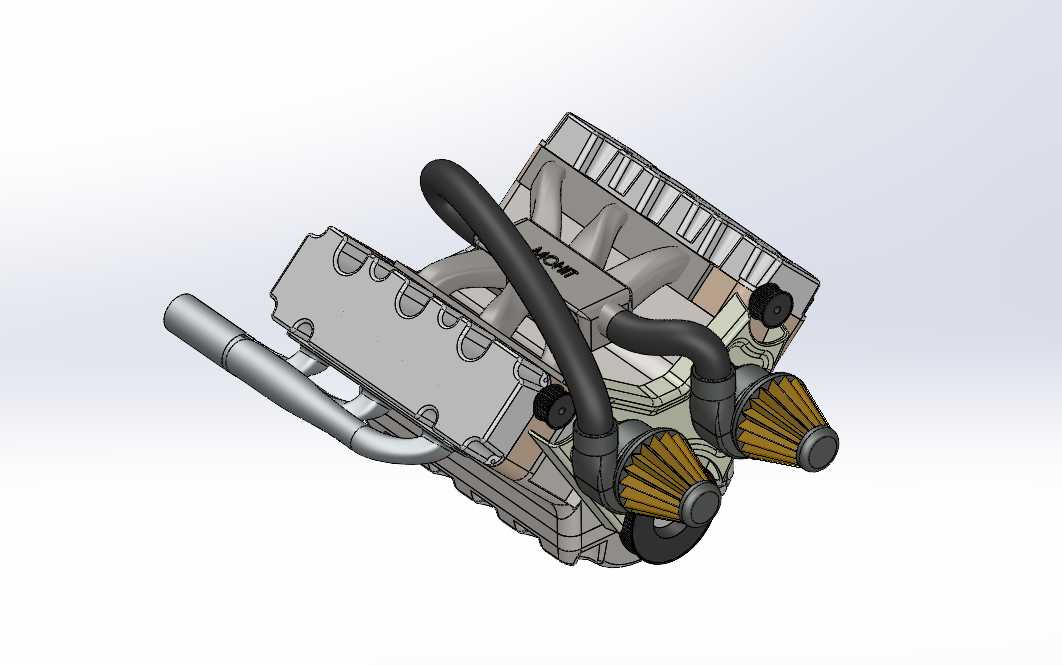

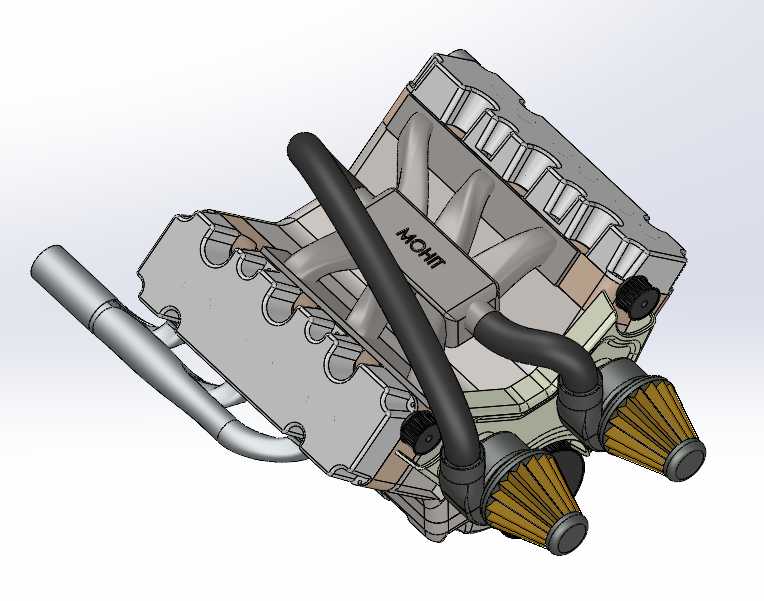

V型六缸内燃发动机结构设计模型

　　这款V型六缸内燃发动机的三维结构，在乘用车动力配套、小型工程机械动力单元、固定式发电机组动力源等场景中都有广泛的适配空间，区别于直列六缸机型的纵向布局，V型夹角的缸体排布能大幅压缩动力单元的纵向安装尺寸，给前置后驱车型的前舱留出更多转向机构、散热系统的布置余量，也能降低小型工程机械动力舱的整体高度，适配更多紧凑型设备的安装边界。从实际功能来看，这套结构完整覆盖了内燃发动机的核心做功与辅助系统：缸体部分采用夹角式排布的六个缸筒结构，对应配套的活塞、连杆、曲轴传动路径完全按照四冲程内燃机的做功顺序做了装配约束，能直观呈现进气、压缩、做功、排气四个冲程的部件联动逻辑；进气侧配套了两个锥形高流量空滤结构，

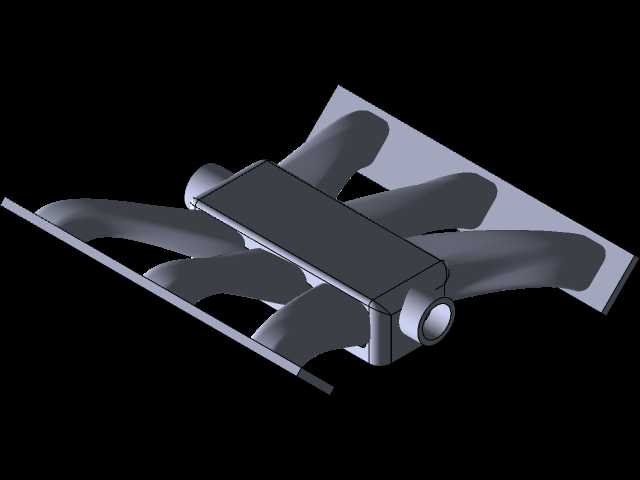

　　通过大曲率进气歧管将过滤后的空气导入各缸进气道，这种空滤布局能在有限的舱内空间里增大滤芯的有效过滤面积，降低进气阻力，同时兼顾后期维护的拆装便利性；排气侧的歧管走向做了等长优化设计，能减少各缸排气脉冲的相互干扰，提升排气效率，也为后续加装三元催化、排气增压装置预留了足够的接口安装空间。在设计思路上，这套结构优先平衡了动力输出平顺性与空间占用率：V型六缸的做功间隔角相比四缸机型更小，曲轴运转时的一阶、二阶振动能通过缸体夹角的对称布局实现部分自抵消，减少额外平衡轴的配置需求，既降低了动力单元的自重，也能减少运转过程中的振动传递，提升配套设备的运行稳定性；建模过程中对各部件的装配间隙做了符合工程实际的预留，比如活塞与缸壁的配合间隙、

　　曲轴轴颈与轴瓦的安装间隙、气门机构的运动行程余量都按照量产机型的常规公差带做了约束，避免运动仿真过程中出现部件干涉的问题；外部的管路、线束固定点也在缸体、缸盖的对应位置做了安装凸台设计，符合实际生产中的装配工艺要求，不会出现管线无固定位的悬空设计问题。从安装边界来看，这套动力单元的整体横向宽度比同排量直列六缸机型窄近三分之一，纵向长度缩短约四分之一，能适配多数横置、纵置动力布局的车型安装点，缸体两侧的发动机悬置安装位做了通用化的凸台设计，可根据不同配套设备的悬置结构调整安装孔位，不需要对缸体主体结构做大幅修改；进气、排气接口的连接法兰采用标准的圆形对接结构，能匹配不同管径的进排气管路，冷却系统的进出水口位置设置在缸体两侧的常规位置，

　　可适配多数车型的冷却循环管路走向，不需要额外设计异形转接结构。对于结构设计从业者来说，这套模型能直观呈现V型多缸发动机的层级装配逻辑，从缸体曲轴组、活塞连杆组、配气机构到进排气系统、外围附件的装配顺序、配合关系都做了完整还原，可作为动力总成结构学习、同类产品改型设计的参考样本，建模过程中对运动部件的行程约束、固定部件的安装位设计，也能给刚接触动力结构设计的人员提供符合工程实际的建模思路，避免出现脱离生产实际的理想化设计问题。
