车辆传动差速器锥齿轮总成结构

　　这套差速齿轮总成主要面向车辆传动系统的结构表达与教学拆解场景，常见于轻型车后桥、实训台架、传动机构演示装置以及机械原理课程设计。它的核心任务不是单纯把动力传给两侧车轮，而是在车辆转弯、路面附着不均或两侧车轮滚动半径存在差异时，允许左右输出轴以不同角速度旋转，同时持续分配发动机经主减速器传来的转矩。若两侧车轮被刚性锁死，转弯时轮胎会产生滑移和拖滞，既增加胎面磨损，也会破坏转向稳定性；差速机构通过行星锥齿轮在半轴齿轮之间的自转与公转，把这种转速差消化在齿轮啮合内部。

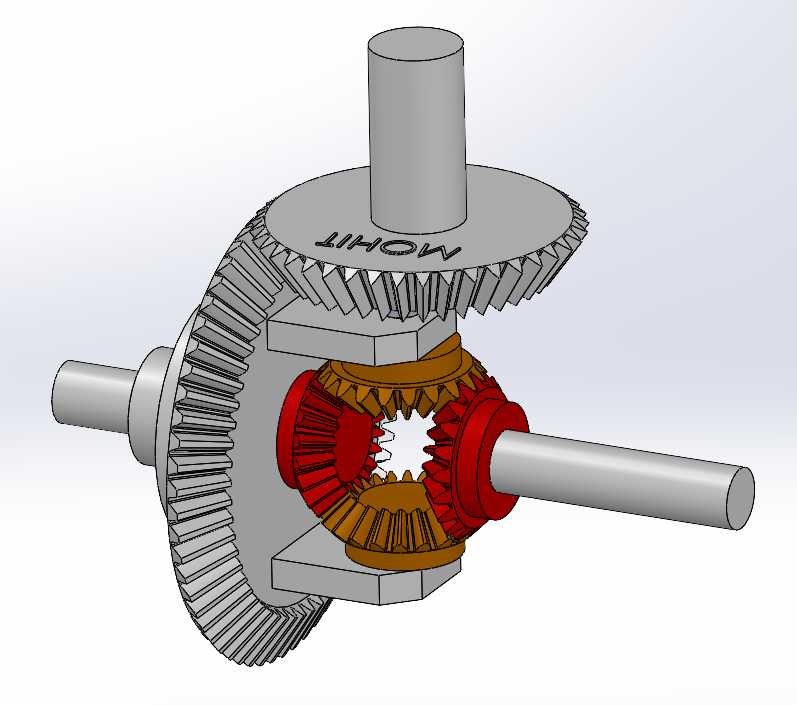

　　从结构布置看，模型包含大尺寸从动盆角齿、差速器壳体、十字行星齿轮轴、两对锥齿轮、左右半轴以及上方输入或支承轴段。盆齿外缘布置细密锥齿，用于与主减速小齿轮啮合，完成转速降低和转矩增大；壳体围绕中心齿轮组形成包容空间，行星齿轮安装在十字轴上，可绕半轴轴线公转，也可在两侧半轴齿轮转速不一致时绕自身轴颈自转。红色半轴锥齿轮与金色行星锥齿轮构成典型的直齿锥齿轮差速单元，齿面接触区集中在节锥附近，建模时需要保证齿顶、齿根、节锥角和背锥关系一致，否则在装配中容易出现齿侧间隙不均或干涉。

　　实际设计时，首先要确定的是主减速比和差速器壳体的安装边界。盆齿直径决定桥包内部最小空间，也影响从动齿轮与桥壳之间的安全间隙；左右半轴沿同一轴线伸出，轴径、轴肩和配合长度需要与轮毂、轴承及油封位置协调。十字行星齿轮轴位于半轴轴线的垂直平面内，其轴颈与行星齿轮内孔之间通常保留润滑和相对转动空间，端部通过销、卡槽或壳体限位防止脱出。壳体上开设的窗口既用于装配行星齿轮和半轴齿轮，也为齿轮油进入啮合区提供通道；在真实产品中，背部还会设置轴承座、调整螺母、止推垫片和油封配合面。

　　功能特性上，这种开式锥齿轮差速器结构直观、零件数量少、传动路线清楚，适合用于运动仿真和机构干涉检查。直线行驶时，两侧半轴齿轮阻力近似相等，行星齿轮主要随壳体一起公转，相当于把壳体运动同步传给左右车轮；转弯时，外侧车轮需要走过更长轨迹，内侧车轮转速降低，行星齿轮便在十字轴上产生自转，使一侧半轴齿轮相对壳体增速、另一侧相对壳体减速。三维建模中可以通过齿轮副、旋转副和接触关系验证这一运动逻辑，也可检查盆齿与壳体螺栓区、行星齿轮背部、半轴轴肩之间的最小间隙。

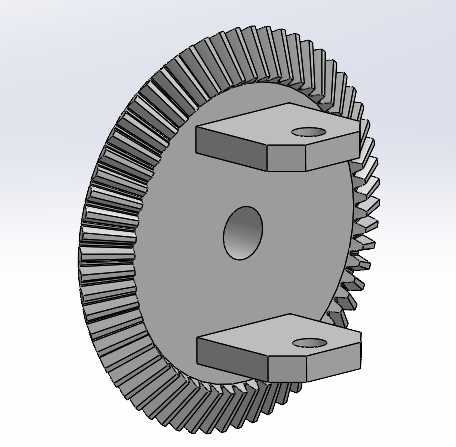

　　外形尺寸方面，模型的最大外廓由盆齿外径、左右半轴总长和上部轴段高度共同决定。盆齿属于大直径薄壁盘类零件，齿圈与盘体过渡处要兼顾刚度和减重；半轴伸出段需要预留轴承支承、花键连接或轮毂安装长度，不能只按视觉比例拉伸。差速器壳体围绕齿轮组形成半封闭腔，内壁与行星齿轮大端、半轴齿轮背面之间应保留垫片和润滑油膜空间；十字轴穿过壳体中心，其轴线与半轴轴线必须保持垂直相交，交点偏差会直接改变锥齿轮啮合印痕。

　　建模思路上，可先以半轴轴线和十字轴轴线建立基准骨架，再按节锥角生成四个锥齿轮的啮合关系。盆齿采用环形阵列齿形并与盘体合并，齿面不必追求可直接加工的完整齿廓参数，但应体现锥度、齿顶收窄和齿根圆角。半轴齿轮与半轴可做成同轴整体，也可在齿轮内孔保留花键连接表达；行星齿轮内孔与十字轴之间采用同轴配合，背部增加止推面。壳体宜拆成左右壳或框架式支承，以便展示内部齿轮组；装配时优先固定壳体与盆齿的相对位置，再装入十字轴和行星齿轮，最后推入两侧半轴齿轮，检查齿轮在极限转角下是否发生齿顶碰撞。

　　在工程应用中，这类模型还可作为车桥设计、减速器课程答辩、维修培训和3D打印展示的基础数据。需要注意的是，普通开式差速器在单侧车轮处于低附着路面时会把转矩过多消耗在打滑车轮上，越野或重载场景常进一步加入限滑、锁止或多片离合器结构；但无论后续功能如何扩展，锥齿轮中心交点、齿侧间隙、润滑通道、壳体刚度和半轴支承位置仍是设计校核的关键。
