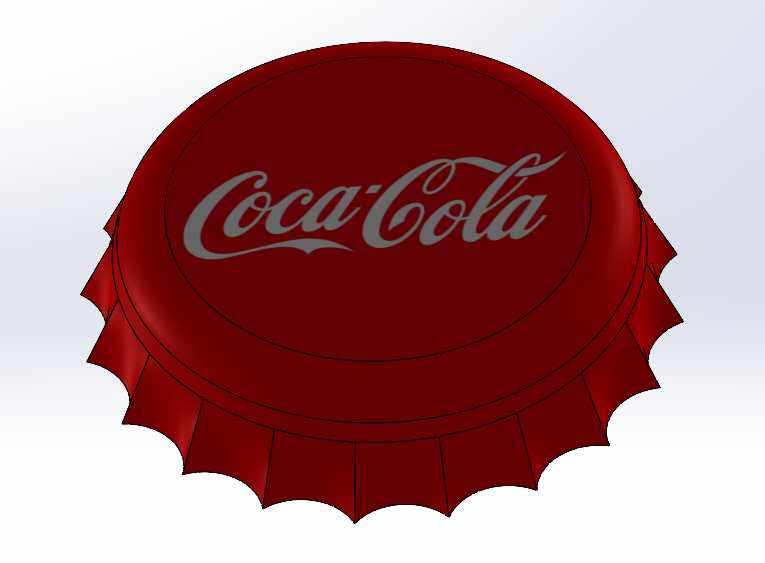

可口可乐皇冠式金属密封瓶盖结构设计

　　日常接触的碳酸饮料包装中，皇冠式压合瓶盖是应用历史最久、密封可靠性经过长期市场验证的瓶口密封结构，这款针对可口可乐经典包装设计的瓶盖三维模型，完整还原了量产瓶盖的全部结构细节，可直接用于包装结构验证、灌装生产线配套工装设计、包装创意衍生开发等场景。从结构功能逻辑来看，这类瓶盖核心要解决三个核心工程问题：一是碳酸饮料内部持续析出的二氧化碳带来的内压承载，需要保证常温仓储、运输颠簸、温差变化场景下不会出现漏气泄压，避免饮料口感流失甚至爆盖风险；二是瓶口的密封贴合度，要完全匹配标准玻璃瓶口的密封唇边结构，压合后形成连续无断点的密封面，阻隔外界空气、微生物进入瓶内，保障饮品保质期内的品质稳定；三是开启便利性，

　　边缘的压齿结构既要保证压合后与瓶口锁合的咬合力足够，又要配合标准开瓶器施力时能顺利变形翘起，不需要过大的开启力，同时不会出现碎裂飞溅的安全隐患。设计过程中首先锁定的是适配瓶口的安装边界，参考主流玻璃可乐瓶的瓶口标准尺寸，瓶盖整体内径控制在29mm左右，刚好能套入标准瓶口的密封段，内部预留的密封衬垫安装槽深度控制在1.2mm，可适配常规的PVC或橡胶密封垫片，压合后垫片被挤压填充瓶口端面的微观不平整区域，实现静密封。瓶盖顶部的平面区域做了0.3mm的微弧凸起处理，一方面是抵消金属板材冲压成型后的内应力回弹，避免瓶盖顶面出现凹陷不平的外观缺陷，另一方面也为表面印刷品牌标识提供足够平整的承载面，图中模型还原的可口可乐经典斯宾塞字体标识，

　　就是做在顶面的印刷定位区域，曲面弧度控制在不会导致印刷图案变形的范围内。边缘的21个锯齿形压边是整个结构的核心受力部位，每个齿的倾斜角度、齿根圆角半径都经过反复调整：齿的外倾角度控制在15度，压盖机压合时齿部会顺着瓶口的锁合唇边向内弯折，刚好卡在瓶口的环形凹槽内，形成均匀分布的21个锁合点，每个点的咬合力保持一致，不会出现局部锁合过紧导致开启困难、或是局部锁合过松导致漏气的问题；齿根位置做了R0.4mm的圆角过渡，避免冲压成型时金属板材出现应力集中开裂，同时在开瓶器施力翘起时，齿根位置能产生可控的塑性变形，不会出现齿部断裂掉落的问题。壁厚设计上，整体采用0.22mm的镀锡薄钢板（马口铁）作为成型基材，

　　这个厚度既可以保证压合后的结构刚度，承受瓶内最高0.6MPa的二氧化碳内压不会变形脱开，又能控制材料成本，同时在开启时不需要过大的撬动力度。模型在细节处理上也完全贴合量产工艺：顶面和齿部的过渡圆角做了顺滑处理，没有尖锐棱角，避免生产、运输过程中划伤操作人员或消费者；内部的密封衬垫安装位做了环形定位凸台，衬垫压入后不会出现移位脱落，即使在高温运输场景下衬垫材质轻微软化，也能保持位置稳定。从应用场景延伸来看，这个模型除了用于常规的饮料包装结构教学、灌装生产线的压盖头匹配设计外，还可以作为创意设计的基础载体，比如衍生的瓶盖文创产品、瓶盖收藏展示模型、包装设计专业的课程设计案例等，结构参数完全对标量产实物，不需要额外调整尺寸即可直接对接3D打印手板制作、小批量冲压模具开发的需求。很多刚接触包装结构设计的工程师容易忽略皇冠盖的齿部受力均匀性问题，往往把齿的数量、角度做的比较随意，实际量产中会出现大量密封不良、开启力超标的次品，这个模型的齿部排布完全参考成熟量产产品的参数，每个齿的位置度公差控制在0.1mm以内，压合后所有锁合点的受力偏差不超过5%，能有效保证密封合格率。另外在瓶口配合的公差设计上，瓶盖内径和瓶口外径的配合间隙控制在0.1-0.15mm之间，间隙过大会导致压合时瓶盖偏移，密封面错位；间隙过小则会导致瓶盖套入瓶口时出现卡滞，影响灌装生产线的运行效率。
