圆形振动盘直振分料送料机构设计

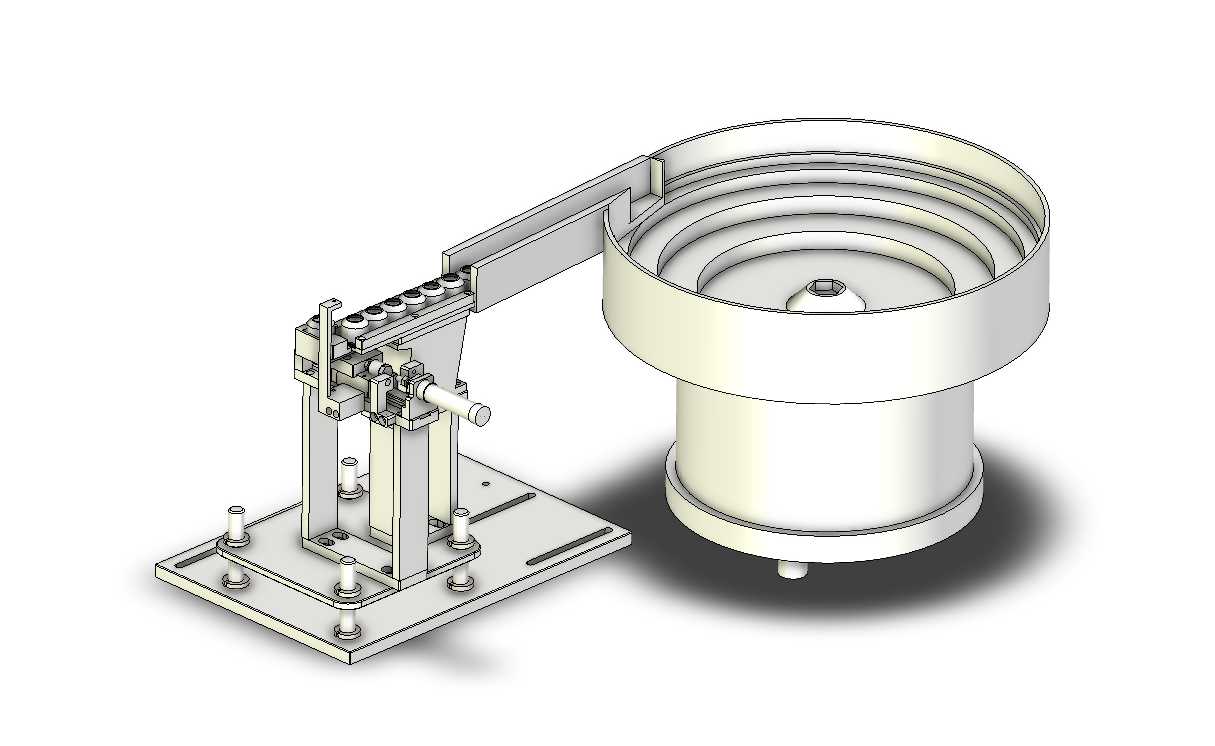

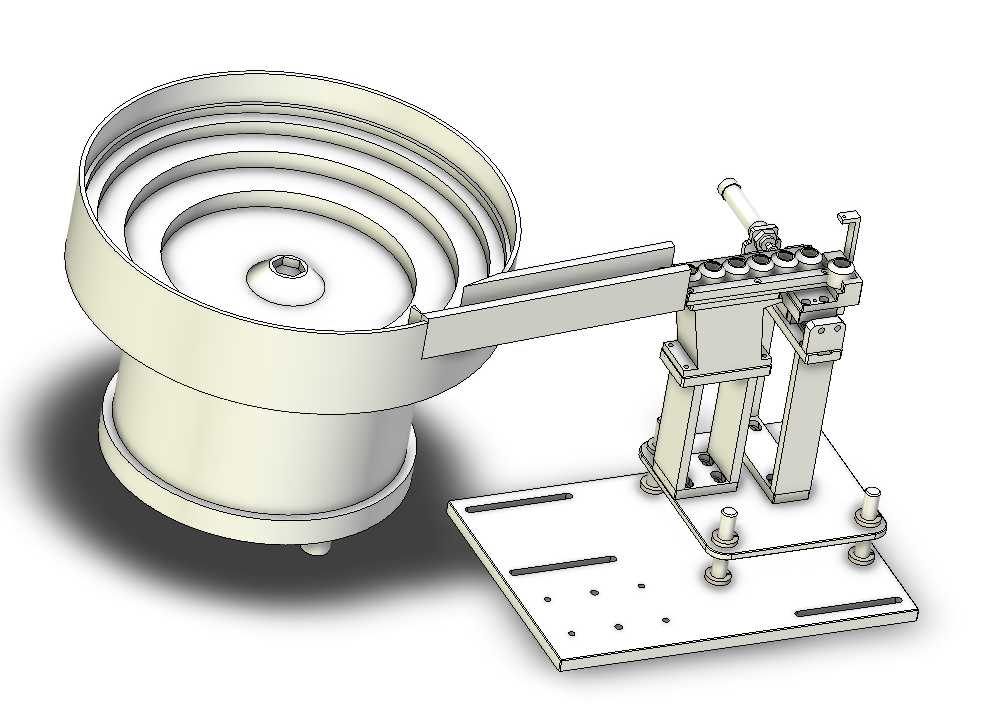

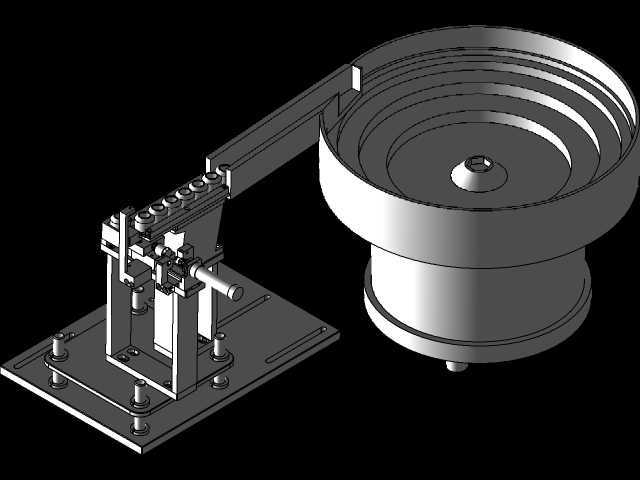

　　这套送料机构核心针对小型规则五金件、塑胶件的自动化上料工序设计，常见应用在小零件冲压、装配、检测生产线的进料端，替代人工手动排料上料的重复劳作，适配节拍在每分钟30-80件的自动化产线，能有效避免人工上料带来的摆放位置偏差、漏料、工伤风险，在紧固件、电子接插件、小型冲压件的加工产线中应用十分广泛。整套机构分为振动储料排序单元与直振分料送料单元两个核心部分，底部共用一块一体化安装底板，所有功能组件都通过螺栓固定在底板上，安装时只需将底板整体锁付在产线进料工位的机架台面上，调整好出料口与下游设备接料位的同轴度即可投入使用，不需要现场做复杂的分体拼接调试。振动储料排序单元采用标准圆形振动盘结构，盘体内壁设计有螺旋上升的送料轨道，

　　轨道宽度根据待送料零件的外形轮廓做适配，零件在振动盘的高频微幅振动下沿螺旋轨道逐步上升，过程中通过轨道上的筛选结构自动剔除姿态不符合要求的零件，让不符合出料姿态的零件掉回盘底重新排序，只有姿态符合要求的零件能顺利进入轨道末端的衔接位置。直振分料送料单元安装在振动盘出料侧，通过直线送料器承接从振动盘输出的排序完成的零件，直振轨道上方设计有分料挡停结构，能根据下游设备的取料信号逐个释放零件，避免多个零件连续出料造成卡料、堆料问题；直振轨道末端设计有定位挡块，零件被输送到末端后会停在固定位置，方便下游的机械手、取料机构精准抓取，定位精度可以控制在±0.2mm以内，能满足大部分自动化装配、检测工序的取料精度要求。

　　设计过程中优先考虑了安装调试的便捷性，直振轨道的安装支架设计了腰型调节孔，可以根据不同零件的送料需求调整轨道的高度、倾斜角度以及与振动盘出料口的衔接间隙，不需要重新加工安装孔就能完成适配调整；振动盘的底座也设计了减震垫安装位，能减少振动传递到底板及下游设备上，避免振动干扰其他工序的正常运行。整套机构的安装边界控制在长450mm、宽300mm、高320mm的范围内，对安装工位的空间占用较小，适合在紧凑的自动化产线中布局；底板上预留了标准的安装孔位，孔位间距符合通用工业铝型材机架的安装规格，不需要额外做转接板就能直接固定在4040、4080系列铝型材搭建的机架上。结构设计上所有运动部件都做了防护处理，

　　振动盘与直振轨道的衔接位置设计有挡边，避免零件在送料过程中飞出轨道；分料机构的驱动部件采用标准化的气动滑台，配件通用性强，后期维护更换成本低，日常维护只需要定期清理轨道内的杂物、检查振动底座的减震垫磨损情况即可，不需要复杂的保养流程。针对不同尺寸的零件送料需求，只需要更换对应规格的振动盘内轨道和直振轨道组件，不需要更换整套底座和驱动部件，能快速完成不同产品的换型适配，适合多品种小批量的柔性生产场景使用。送料速度可以通过调整振动盘和直振的振动频率、振幅来灵活调节，能匹配不同生产节拍的下游设备，避免出现送料过快堆料或者送料过慢跟不上产线节拍的问题。
