自动送料检测焊接一体化工业设备结构

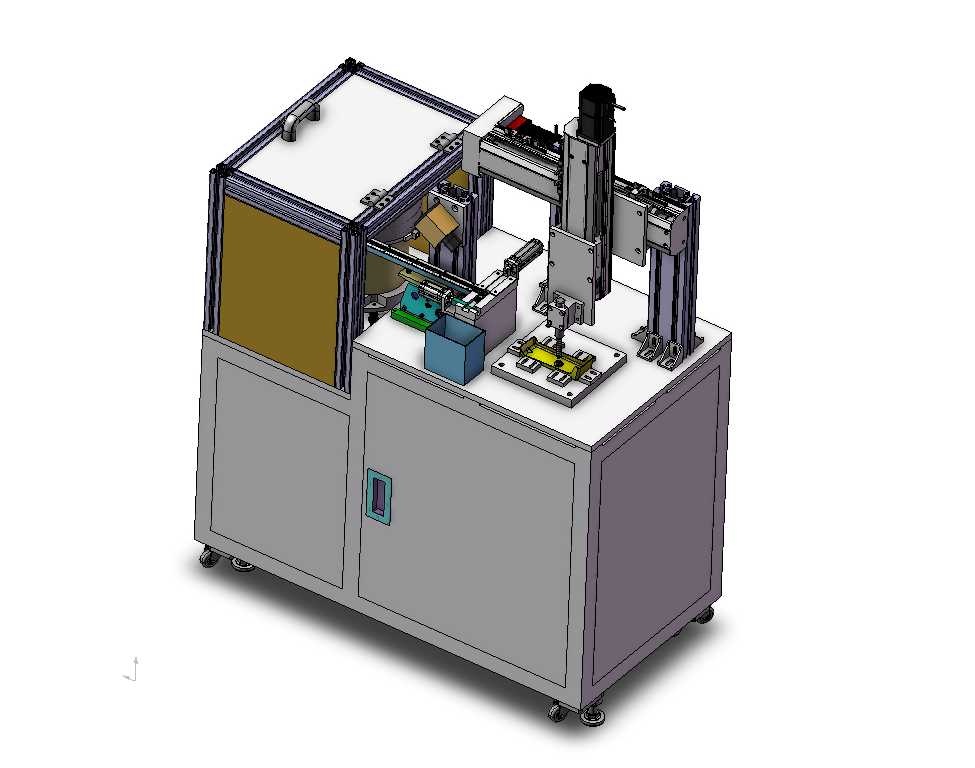

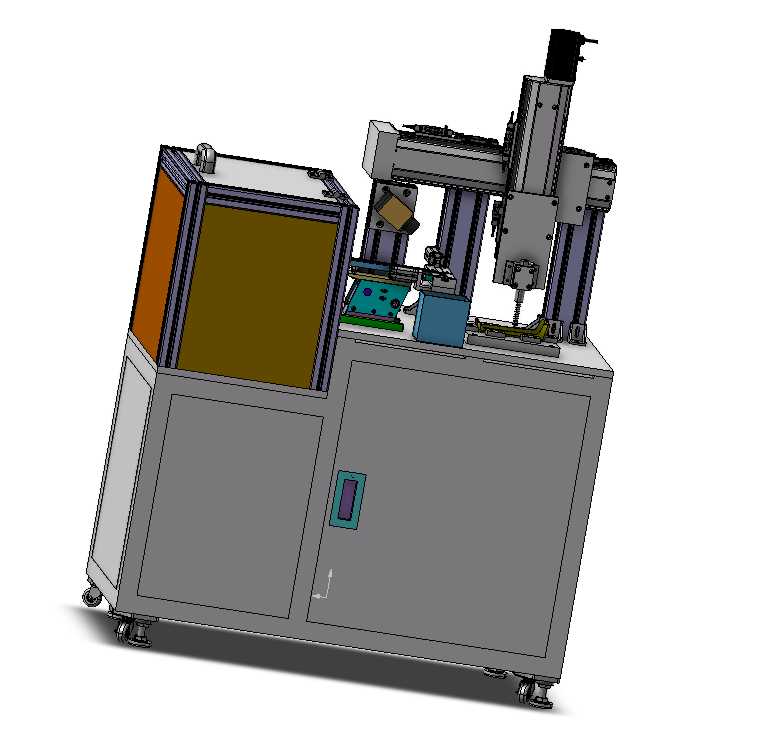

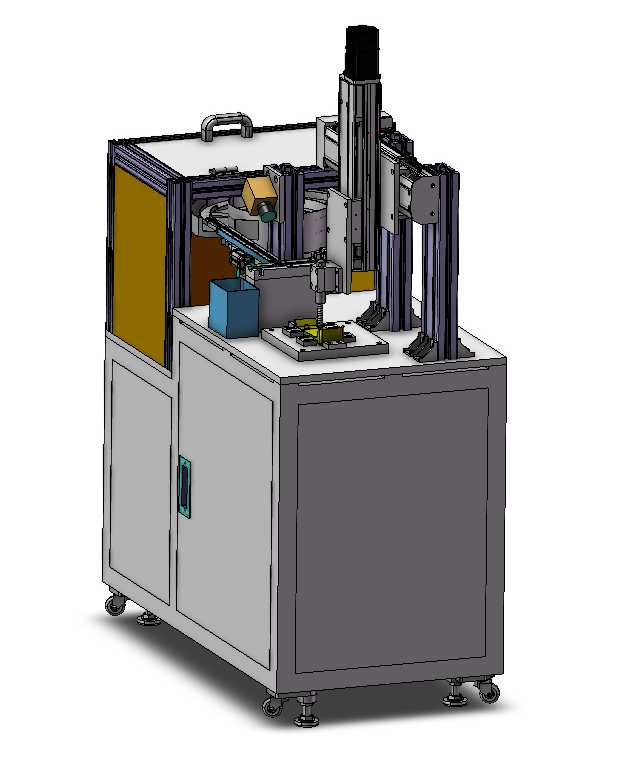

　　这套设备的整体布局采用下柜上机的分层式结构，底部柜体采用方通焊接框架搭配钣金蒙皮，底部配置可调脚杯与万向脚轮组合，既满足车间内短距离移位的需求，又能在安装定位后通过脚杯调平，抵消地面不平整带来的机架形变，柜体内部预留了电气元件安装位、气路排布空间以及焊渣收集抽屉的安装位置，侧面单开门的设计方便后期维护时快速接触到内部阀组、接线端子等部件，柜门处加装的密封胶条可以阻挡焊接过程中产生的飞溅碎屑进入柜内，避免电气线路出现短路风险。上部作业区域采用铝型材搭建防护框架，一侧设置茶色亚克力防护挡板，既可以阻挡焊接弧光对周边操作人员的视力伤害，又不会完全遮挡视线，方便调试人员观察工位运行状态，顶部预留的提手结构方便设备吊装转运时的受力挂载，避免直接牵拉铝型材框架导致结构变形。

　　从功能模块划分来看，设备集成了自动送料、在位检测、自动焊接三个核心作业单元，送料模块采用直线导轨搭配伺服滑台的传动结构，可将待加工工件从上下料位精准输送至焊接作业位，滑台行程根据常规小型五金工件的加工尺寸做了冗余设计，可兼容一定尺寸范围内的不同规格工件，送料路径上设置的硬限位与软限位双重保护，可避免滑台超程运行导致的机械碰撞。检测单元采用非接触式传感器布置，在工件到达焊接工位后首先触发到位检测，确认工件装夹位置偏差在允许范围内才会启动焊接流程，若检测到工件未放正、缺料等异常情况，设备会暂停后续动作并触发警示，避免空焊、焊偏等不良品产生。焊接执行单元采用多轴模组搭载焊接头的结构，可根据工件焊缝位置调整焊接路径，X、Z轴方向的伺服模组可实现焊接头的平面位置调整，搭配旋转轴可完成环形、直线等多种形式焊缝的焊接作业，焊接头旁设置的烟尘收集接口可外接车间烟尘净化系统，减少焊接烟尘在作业区域的扩散。

　　在实际应用场景中，这类设备多用于3C电子小五金件、汽车小型冲压零部件、低压电器配件等产品的焊接加工环节，可替代传统人工上下料、人工对位焊接的作业模式，单台设备可替代2-3名焊接操作人员的重复劳动，尤其适合批量大、焊缝一致性要求高的产品生产场景，设备的安装边界需要预留至少800mm的周边操作空间，其中上下料侧需要预留1000mm以上的空间方便操作人员放置工件、清理焊渣，后侧需要预留600mm的维护空间用于电气检修、气路维护，设备整体供电需要匹配稳定的接地保护，气路接入端需要配置过滤调压阀，保证焊接保护气、气缸驱动气的压力稳定在设计区间内。

　　设计过程中针对焊接作业的特殊工况做了多处针对性优化，所有靠近焊接区域的传动部件都加装了耐高温防护套，避免焊渣飞溅附着在导轨、丝杆表面导致传动卡顿，焊接工位的工装夹具采用快换式设计，更换不同产品时只需要更换对应的夹具定位块，不需要重新调整整个模组的原点位置，可大幅缩短换型调试的时间。设备的走线全部采用坦克链收纳，避免运动过程中线路拉扯磨损，所有传感器的接线端都做了防烫包裹，减少焊接高温对线束老化的加速影响。机架的焊接部位全部做了去应力处理，避免长期使用过程中机架变形导致的模组运行精度下降，上部作业平台采用加厚钢板研磨处理，平面度控制在0.1mm以内，保证各个模组安装基准面的精度一致性。
