数控等离子管道切割专用设备结构设计

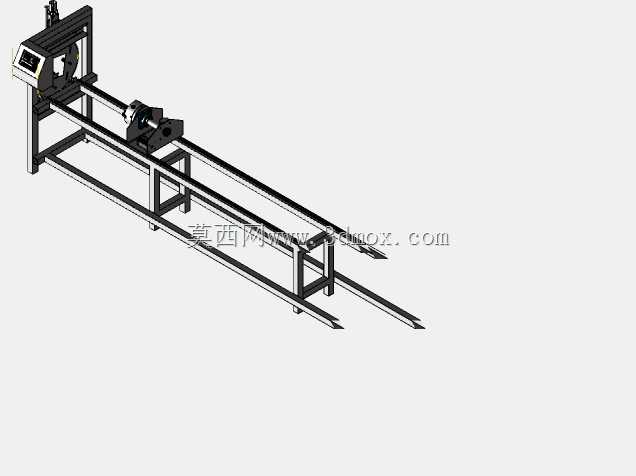

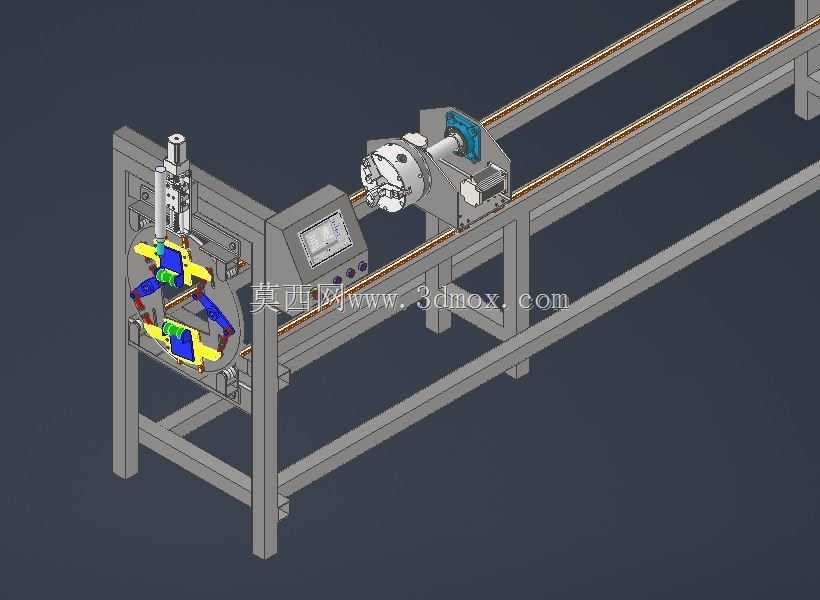

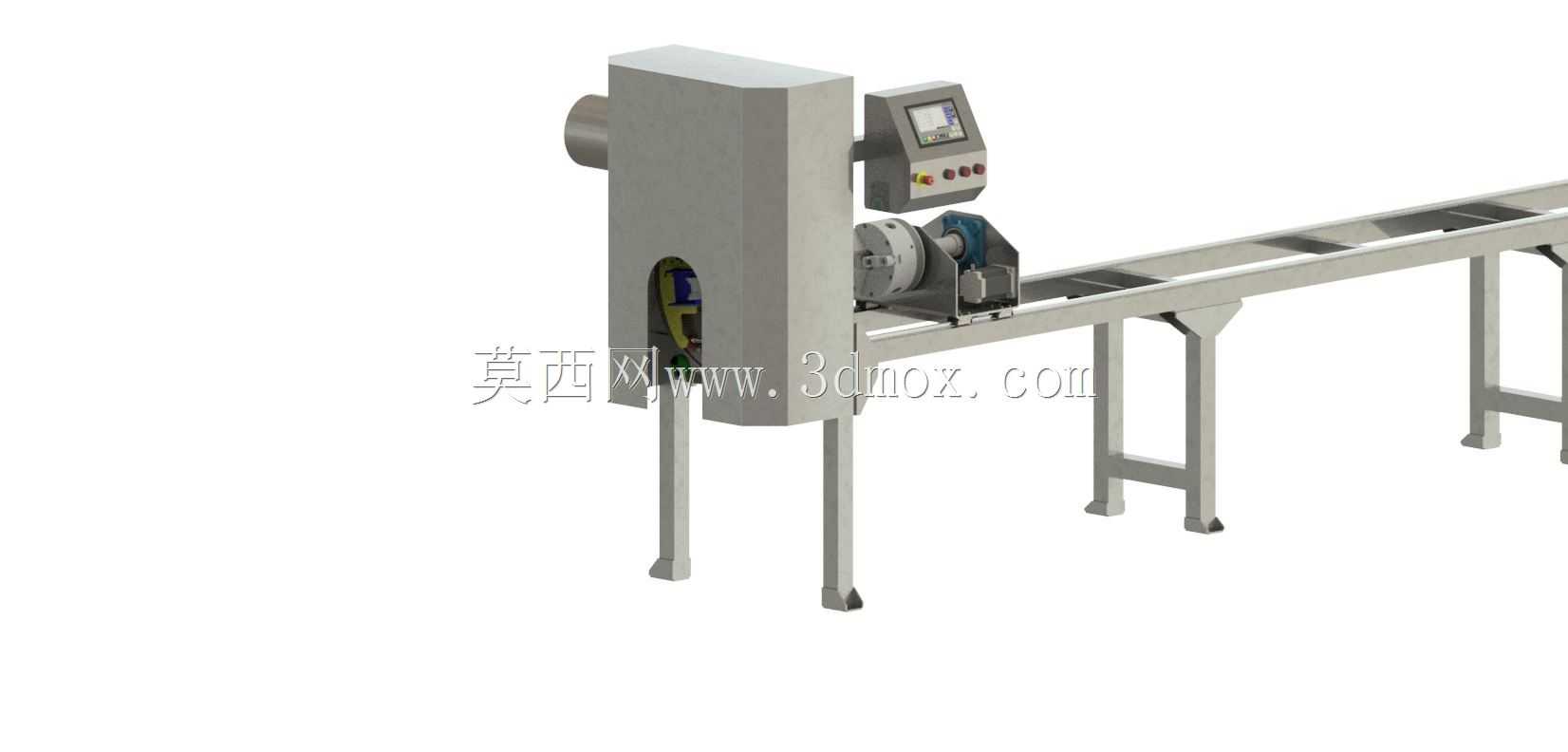

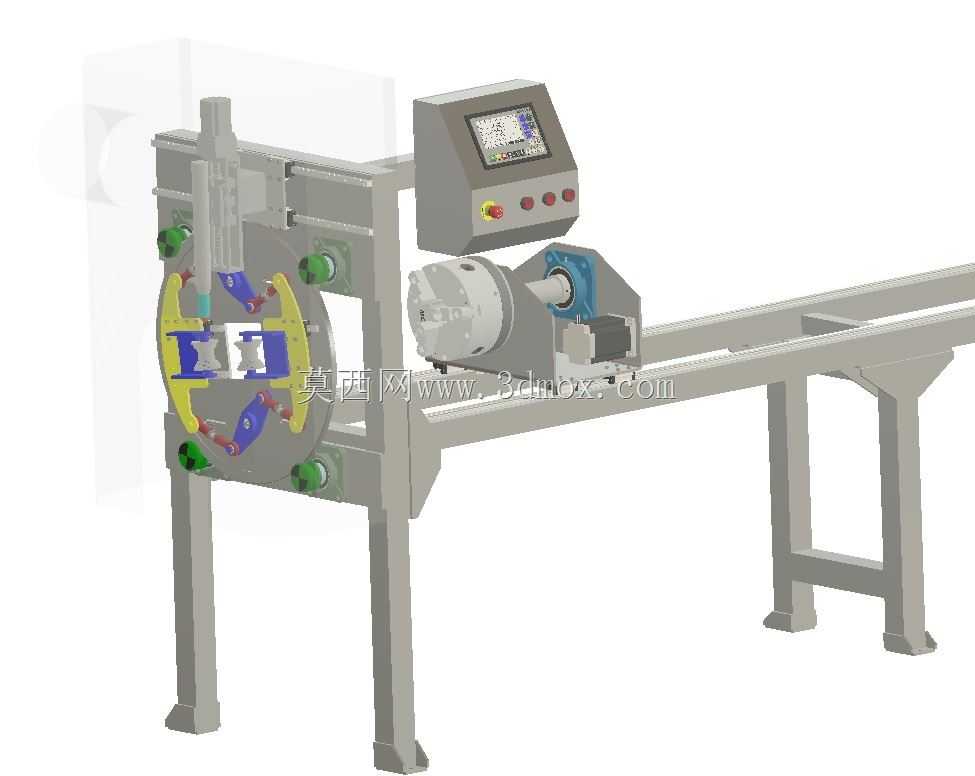

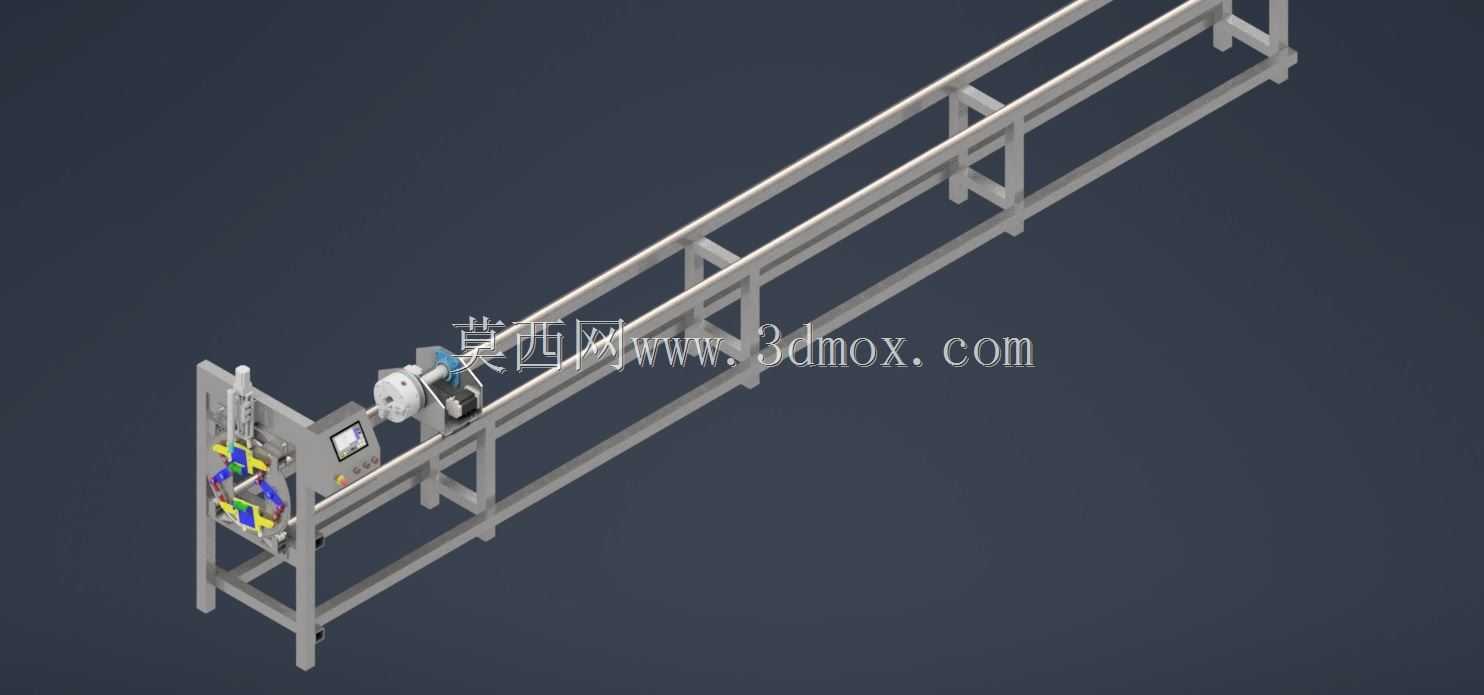

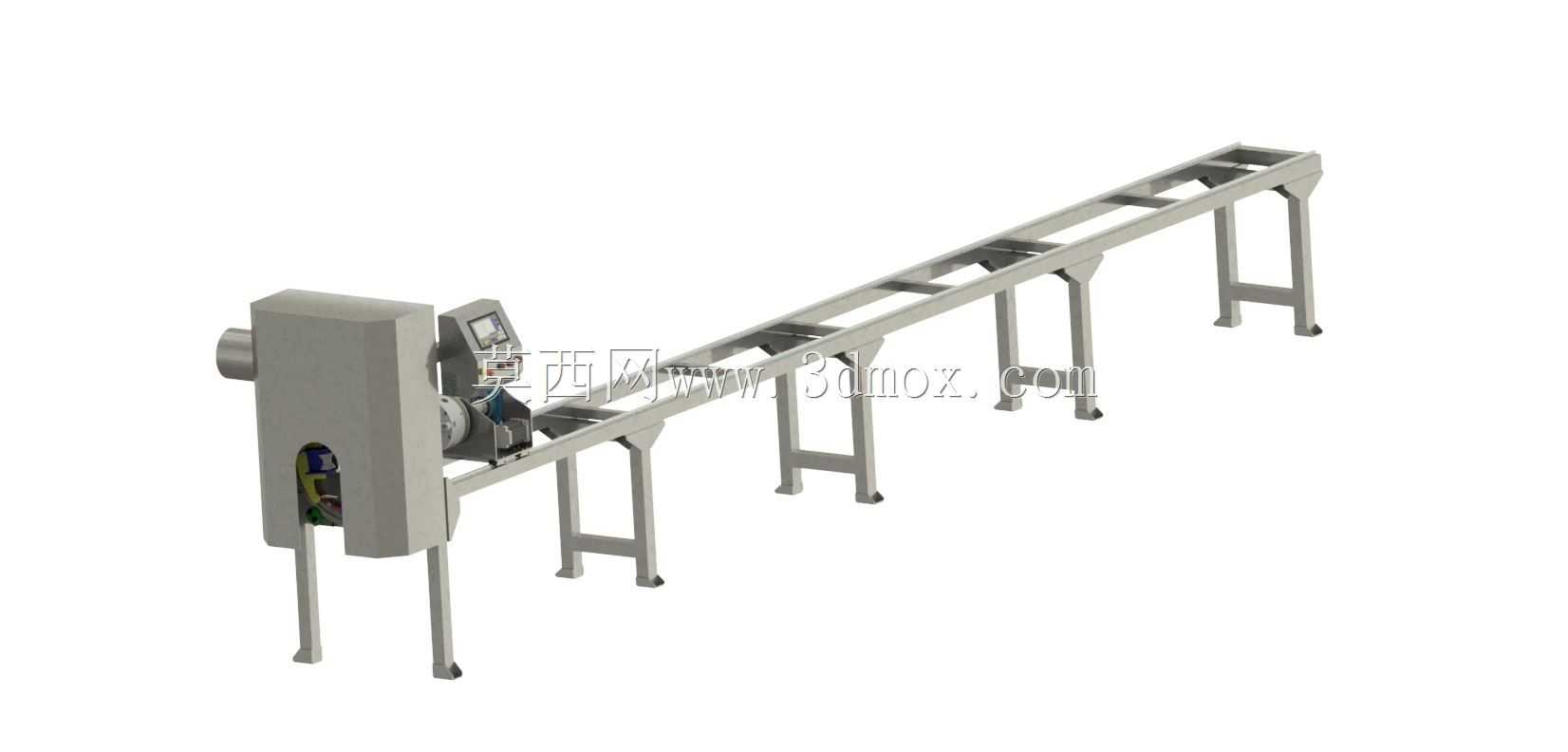

　　这款数控等离子切管设备主要面向管材加工生产场景，适配圆管、方管等常规截面型材的定长切断、坡口预加工工序，在钢结构加工、管道预制、五金制品生产车间中，可替代传统手工切割、砂轮切割的低效作业模式，解决人工切割端面垂直度差、坡口角度不一致、长料送料偏移的常见问题。设备整体采用分体式布局，切割主机单元布置在进料端位置，长距离送料架沿进料方向直线延伸，送料架采用多组独立支腿支撑结构，支腿底部配置可调地脚，可适配车间地面不平整的安装工况，安装时需保证送料架辊道顶面与主机进料中心高度一致，同轴度偏差需控制在合理范围内，避免长管材送料过程中出现卡滞、蹭壁问题。切割主机集成了等离子割枪安装位、管材夹持旋转机构、操作控制单元，

　　夹持机构可根据不同管径调整夹持范围，切割过程中带动管材匀速旋转，配合割枪的进给动作完成整圈切断作业，针对不同壁厚的金属管材，可匹配对应等离子电源的输出参数，保证切割端面光滑无挂渣，减少后续打磨工序的工作量。送料架上设置有等间距分布的支撑辊轮，辊轮采用耐磨材质制作，可承托大长度管材的自重，避免管材因自重产生挠度变形影响切割精度，送料架的总长度可根据日常加工管材的常规长度灵活调整段数，适配6米、9米等不同定长原材料的上料需求。设计过程中重点考虑了操作维护的便捷性，主机的电气元件、气路管线均布置在设备腔体内部，外侧设置可开启的检修门，日常更换割嘴、清理切割渣、检查管线状态时无需拆解主体结构；操作面板布置在主机侧方的人体工学高度位置，

　　操作人员站在设备旁即可完成参数设置、启停操作，无需频繁走动。设备的安装边界需预留足够的上料操作空间，主机侧方预留检修通道，送料架末端需预留管材上料的周转区域，整体布局可适配中小型加工车间的场地条件，无需特殊地基处理，调平地脚后即可通电通气投入使用。切割作业时，管材从送料架端送入主机夹持位，定位完成后夹持机构锁紧管材，等离子起弧后管材按设定转速旋转，割枪按预设轨迹进给，完成切断后自动断弧，夹持机构松开，成品管可从出料端移出，整个作业流程可通过数控系统预设参数，适配不同管径、不同切割角度的加工需求，相比传统切割方式可大幅降低操作人员的劳动强度，提升批量管材加工的尺寸一致性。
