带直振送料轨道的振动盘送料机构

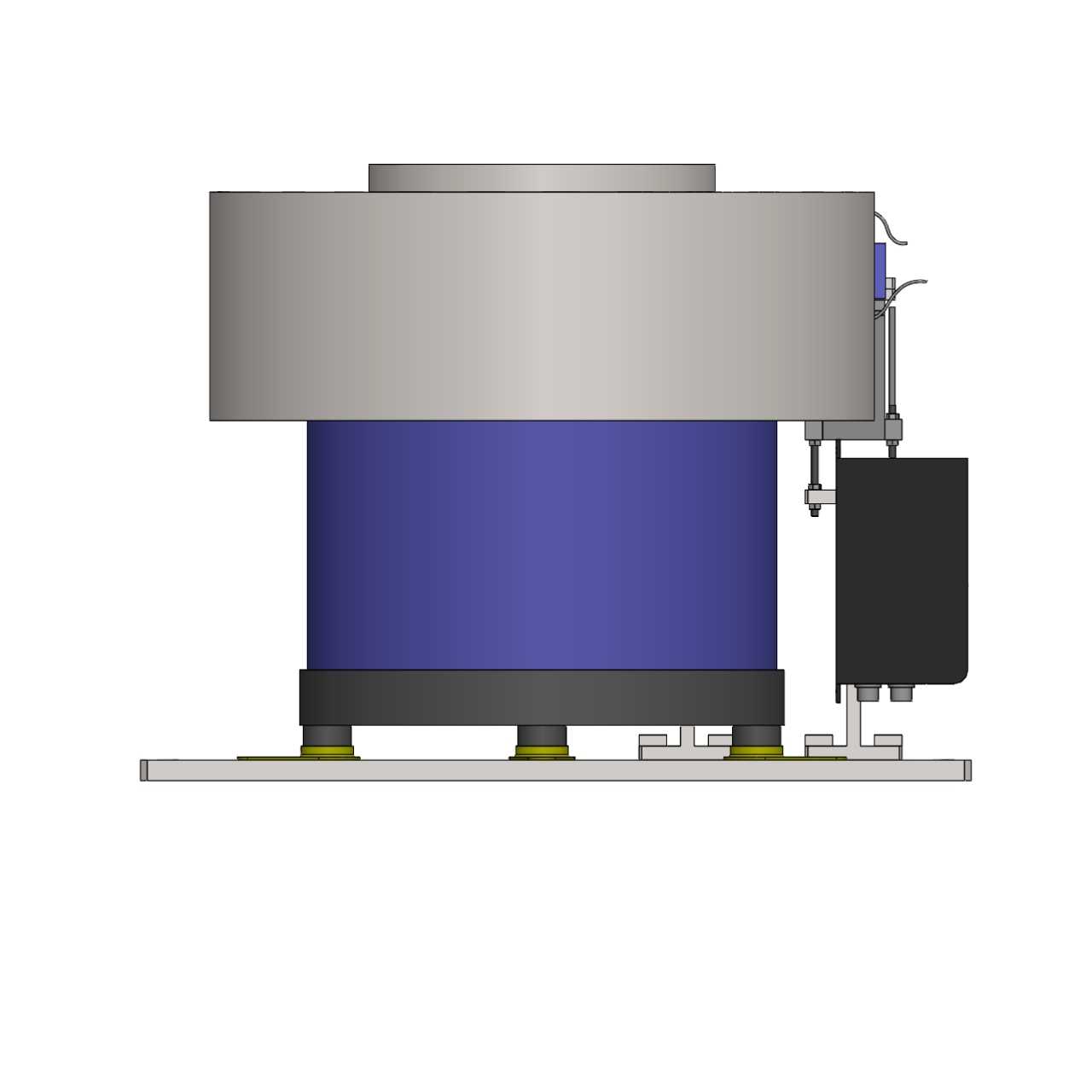

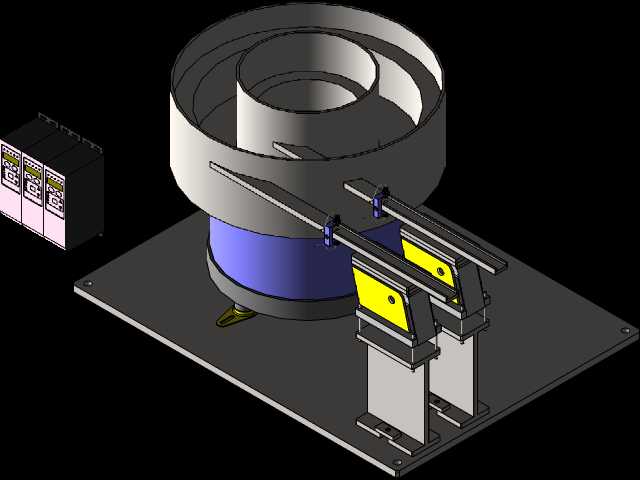

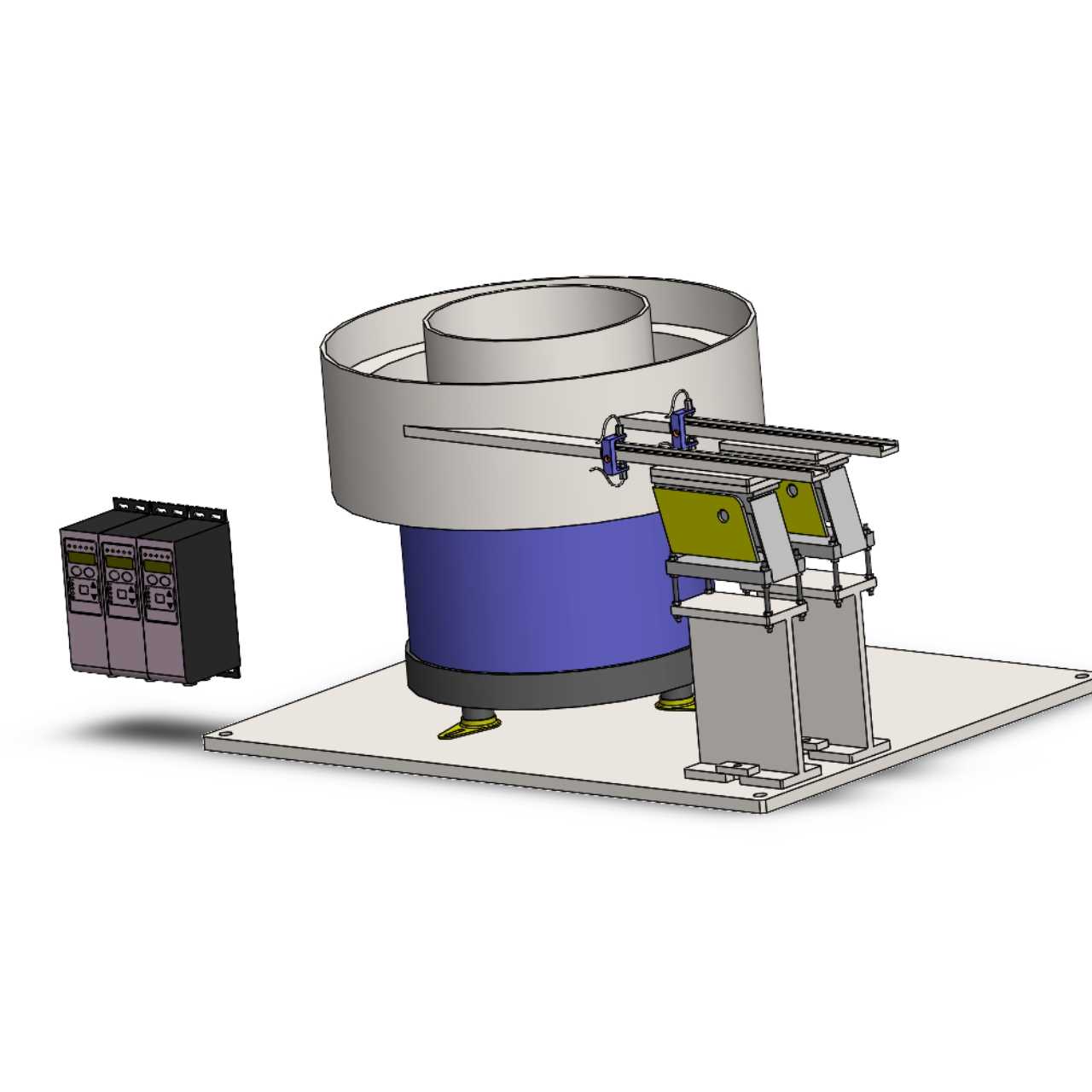

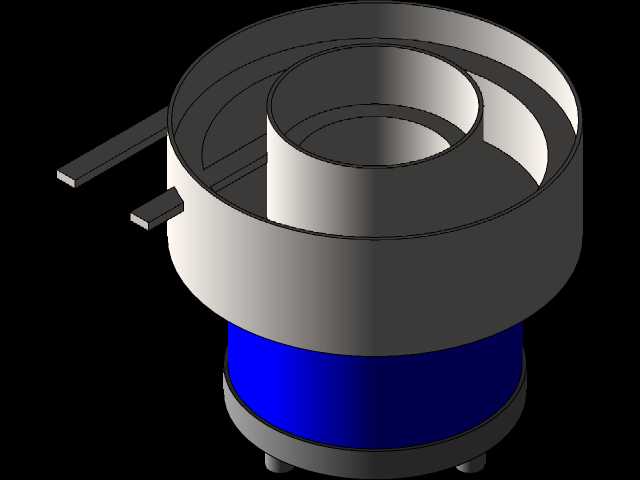

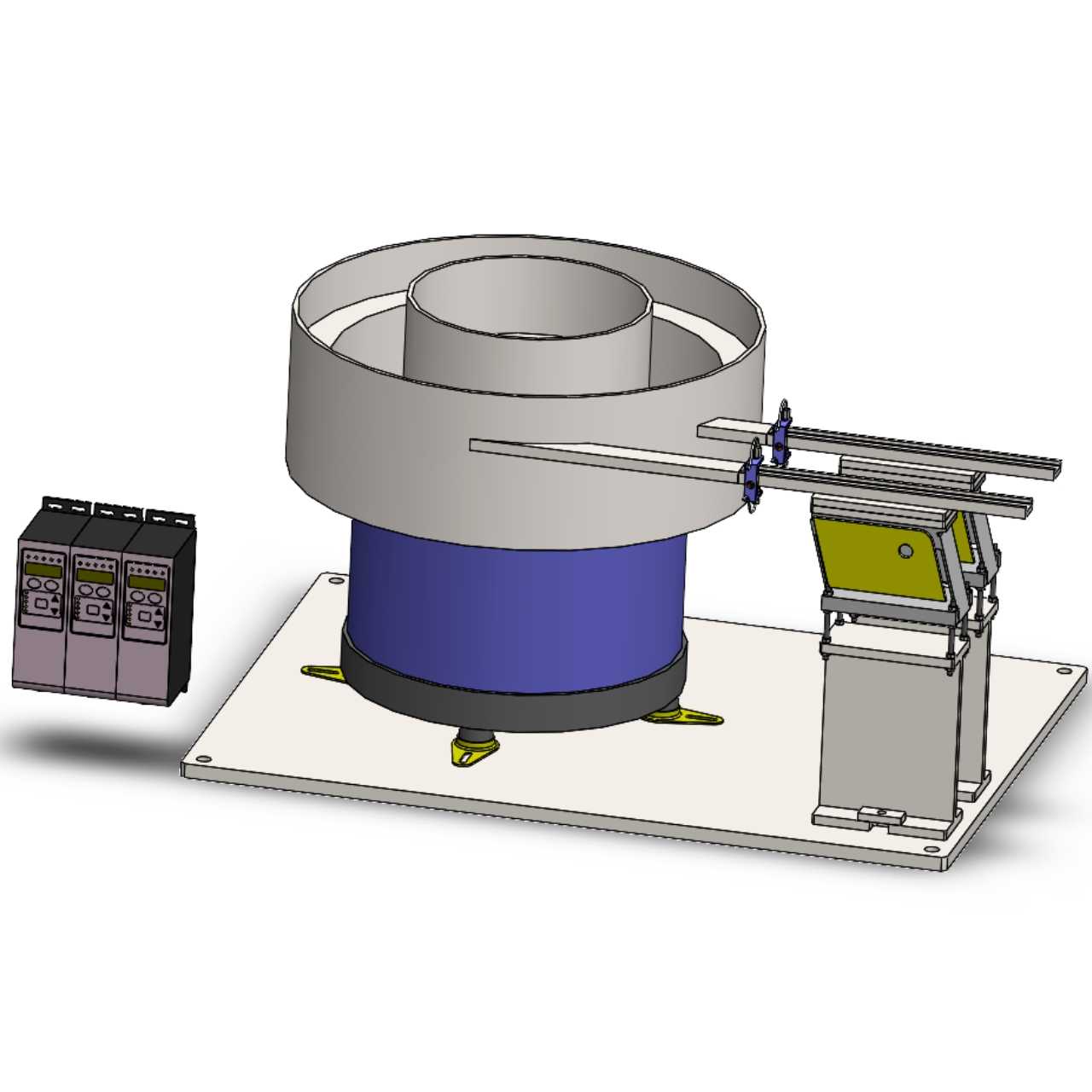

　　这套送料机构的核心是通过振动实现小型零散零件的自动排序与定向输送，在小五金、电子接插件、塑胶小零件的批量加工、装配产线中应用极广，尤其是需要持续稳定供给定向零件的工位，比如冲压接料、自动组装、检测分选环节，能完全替代人工手动排料上料，大幅降低重复劳动强度，同时避免人工摆放带来的位置偏差、供料节奏不稳定问题。整套机构的主体由振动盘本体、直振送料轨道、安装底座、配套电控单元四个部分组成，振动盘采用倒锥加环形料仓的结构，下部紫色段为振动励磁核心，内置脉冲电磁铁与板弹簧组，通电后产生高频微幅的扭转振动，料仓内的零散零件会沿着螺旋内壁逐步向上爬升，爬升过程中通过轨道上预设的挡边、缺口、导向槽筛选掉姿态不符合要求的零件，

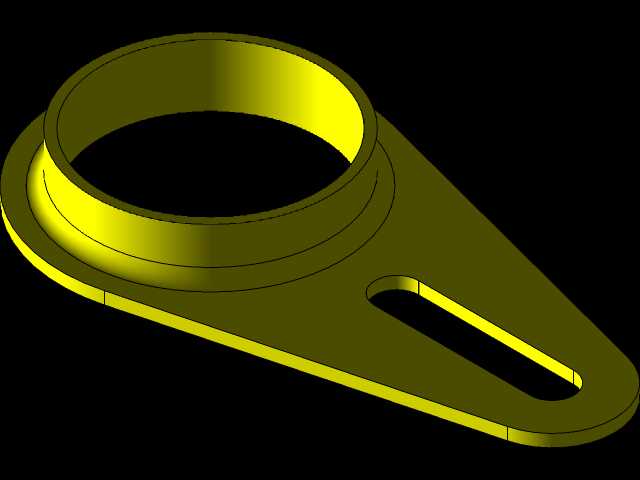

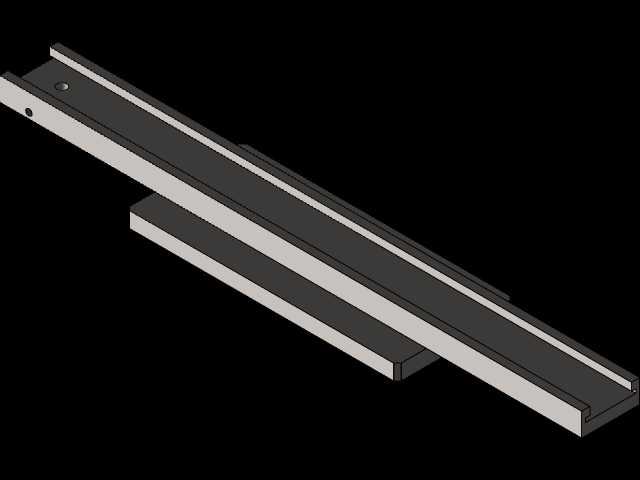

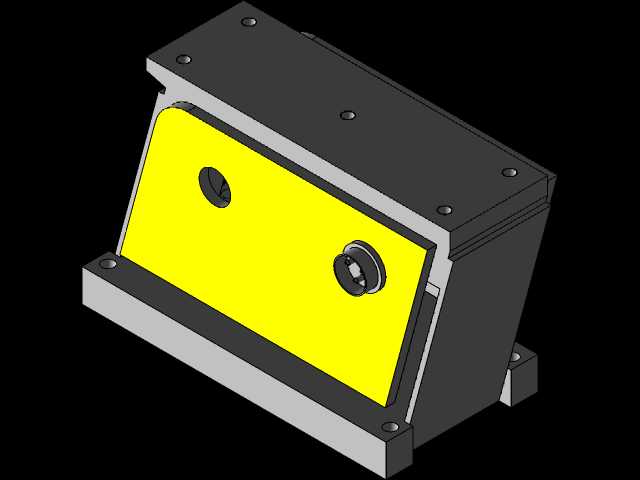

　　让零件以统一的朝向进入出料端衔接的直振轨道。直振轨道部分采用双立柱支撑的平置轨道结构，下部同样配置直线振动励磁单元，承接从振动盘输出的定向零件后，通过直线振动让零件沿着轨道持续向前输送，轨道末端可直接对接加工工位、装配夹具或者分料机构，实现连续供料。设计时首先要考虑的是安装边界，整套机构的底座为整块平板式安装板，三个调平支撑脚分布在振动盘底部，可通过调整支撑脚的高度来校准振动盘的水平度，避免振动过程中零件跑偏或者卡料，直振轨道的支撑立柱固定在安装板上，位置可根据实际对接的工位调整前后距离，轨道的宽度、挡边高度需要根据输送零件的外形尺寸定制，比如输送小螺丝时轨道宽度仅比螺丝头部直径大0.2-0.5mm，

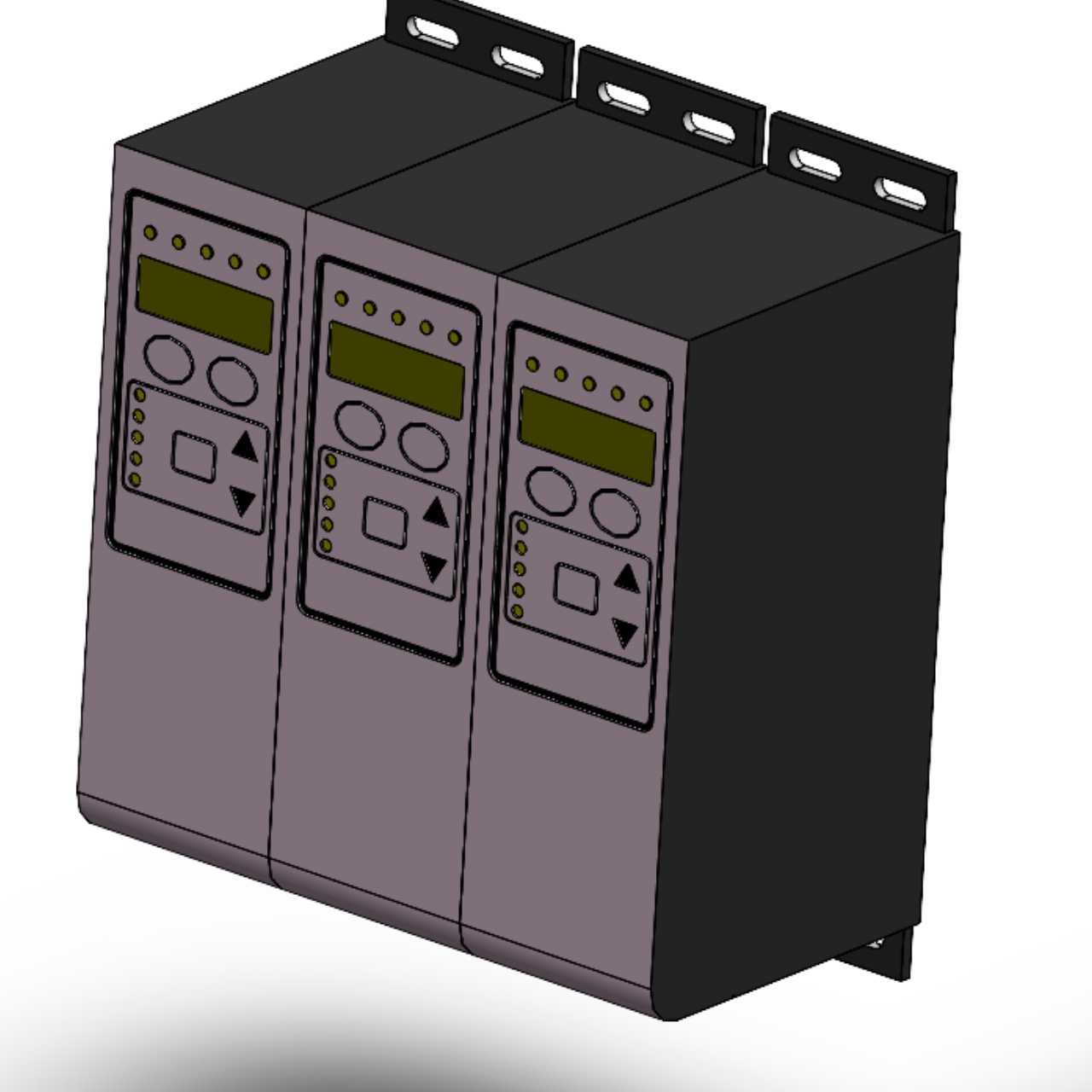

　　输送片状零件时要在轨道上增设压边防止零件叠料。振动盘的料仓直径根据单次上料容量设计，常规中小型零件使用的料仓直径在300-400mm区间，单次可装填5-10kg的零件，能满足1-2小时的无人值守供料需求，直振轨道的长度一般控制在200-500mm，过长会导致振动衰减，零件输送速度下降，过短则没有足够的缓冲距离，容易和后端工位出现节奏不匹配的问题。电控单元独立放置在安装板侧方，内置振动控制器，可分别调节振动盘和直振轨道的振动幅度，适配不同重量、不同外形的零件输送需求，比如输送重量较轻的塑胶零件时要降低振幅，避免零件跳出料道，输送金属零件时可适当提高振幅提升送料速度。实际应用中这类送料机构最常出现的问题是卡料和反料，

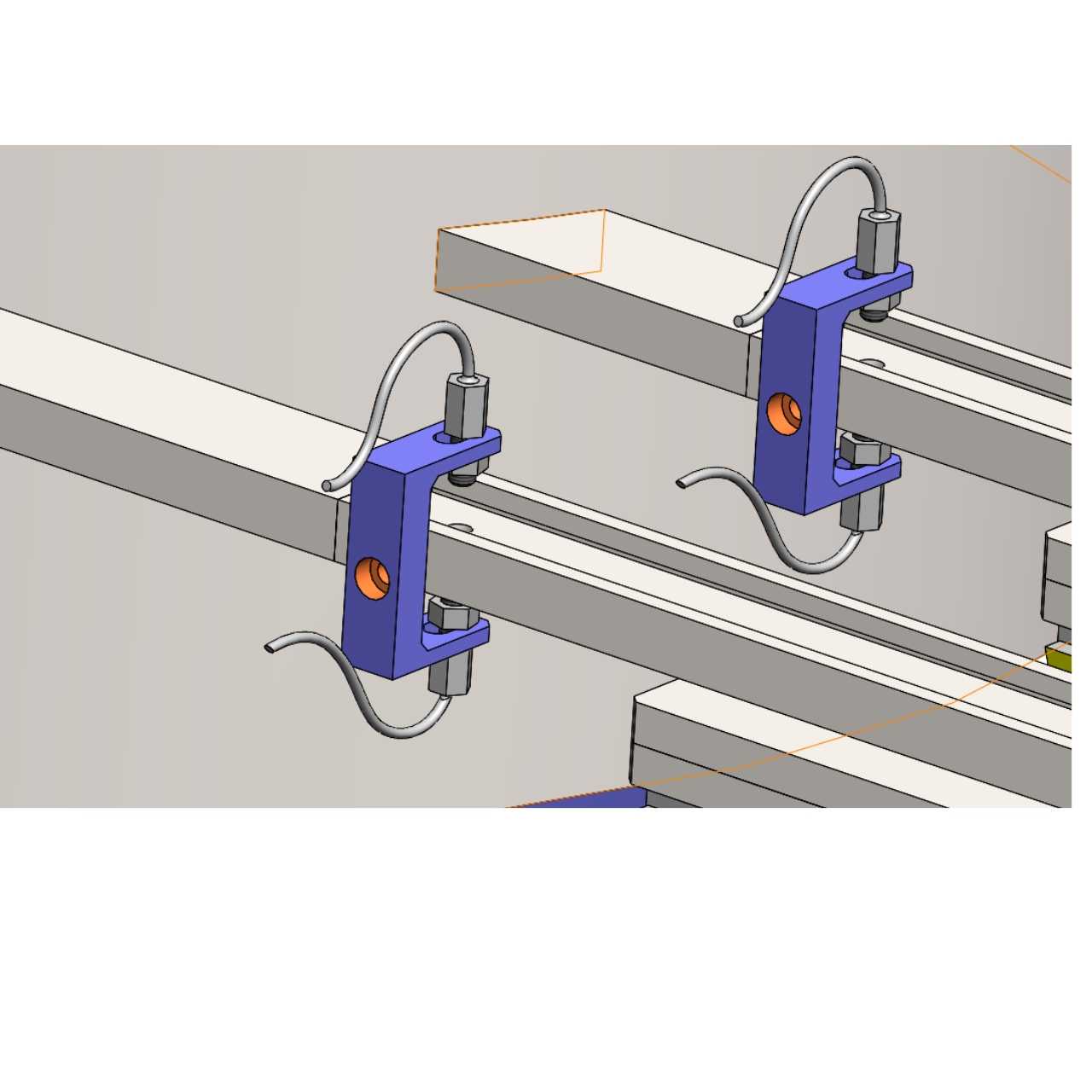

　　设计时在振动盘螺旋轨道的爬升段要设置多段筛选结构，比如针对带台阶的零件设置宽度渐变的缺口，让姿态不对的零件直接掉回料仓底部重新爬升，直振轨道的末端可增设光纤检测位，当检测到缺料时给振动盘发送启动信号，料满时则降低振动幅度减少空振磨损。整套机构的安装需要注意和地面或者机架之间的减震处理，支撑脚底部一般会配置橡胶减震垫，避免振动传递到其他工位影响设备精度，同时振动盘和直振轨道的衔接处要预留0.5-1mm的间隙，避免两个振动单元互相干扰导致送料不畅。
