单通道螺旋送料振动盘结构设计

　　在小零件自动化装配、分拣产线中，这类单通道振动送料结构是整线节拍匹配的核心执行部件，常见于电子元器件、小五金冲压件、塑胶卡扣类零件的自动上料工位，替代人工完成零散零件的定向排序、连续送料动作，能适配多台下游装配设备的进料节奏，避免人工上料的节拍波动与零件摆放方向错误问题。

　　该结构的核心功能是通过底座内部的脉冲电磁铁产生高频微幅振动，配合料斗下方的倾斜弹簧片组，让料斗产生绕垂直轴的扭转振动，料斗内的零散零件会沿着螺旋轨道逐步上升，在上升过程中通过轨道的姿态筛选结构，剔除姿态不符合要求的零件，让符合出料姿态的零件沿着单通道轨道有序输送至出料口，直接对接下游设备的进料流道，整个过程无需额外的视觉识别或机械手分拣，纯机械结构即可完成零件的定向排序，运行稳定性强，维护成本低。

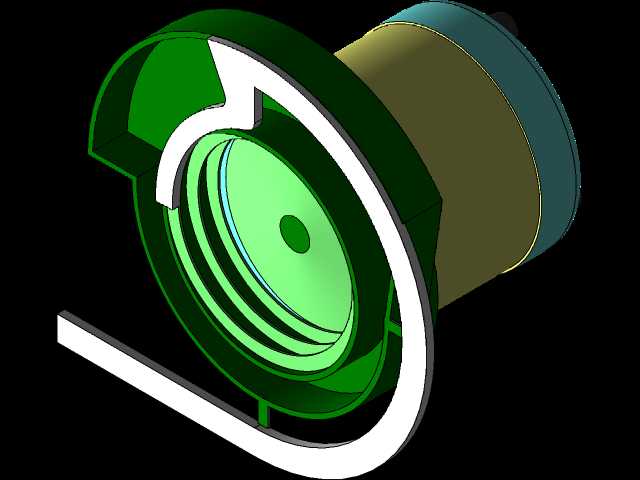

　　从设计思路来看，该振动盘的料斗采用阶梯式螺旋轨道设计，轨道出口处设置了单侧挡边与导向缺口，仅允许零件以指定姿态通过，姿态不符的零件会在振动过程中从缺口处落回料斗底部重新参与排序，避免卡料与错向送料。料斗主体采用等壁厚结构设计，轨道表面做了平滑过渡处理，减少零件在轨道上滑动的阻力，避免零件卡滞在轨道接缝处。底座部分采用筒式结构，内部预留了振动电磁铁、弹簧片组的安装空间，底部设置三个可调式减震脚，可通过调整减震脚的高度来调整设备水平度，抵消振动传递到安装台面的冲击力，降低设备运行时的噪音与台面共振问题。

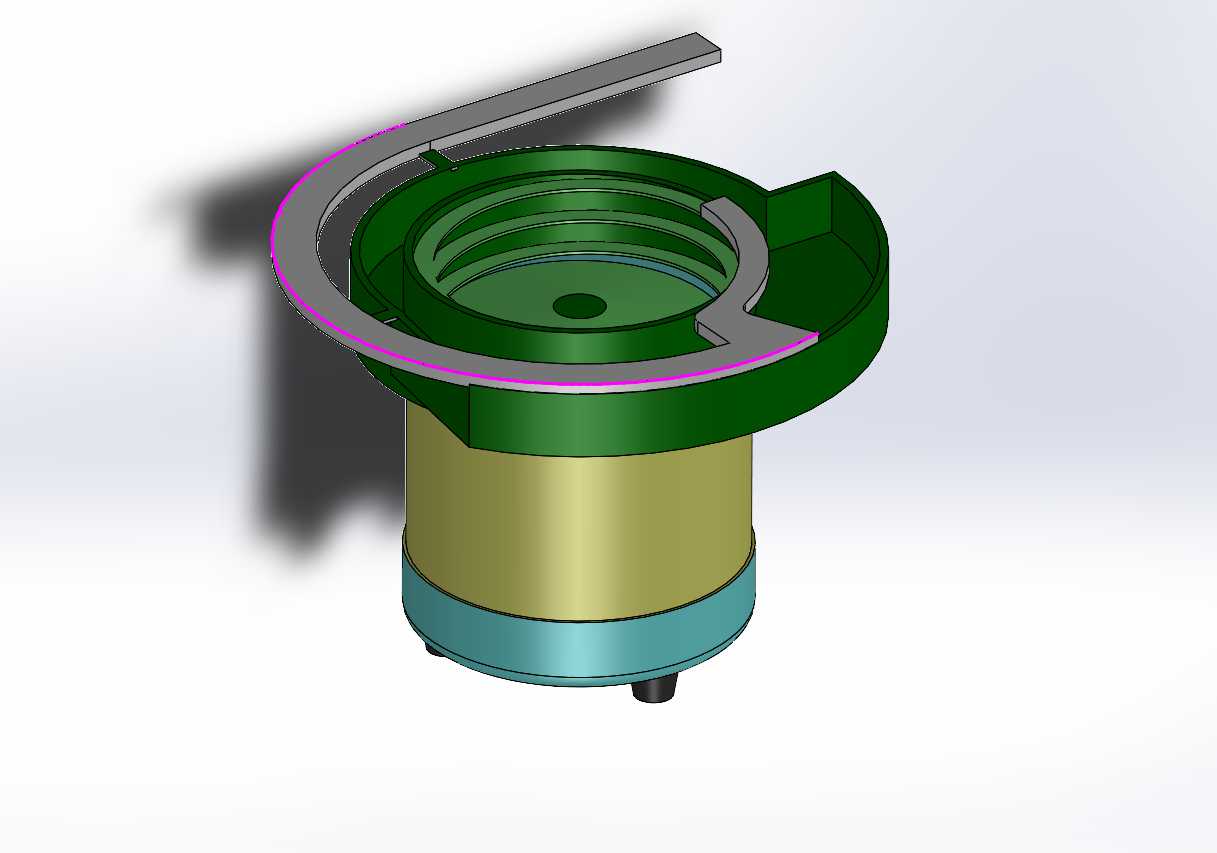

　　安装边界方面，该振动盘的整体外形为圆柱式结构，料斗外径与底座直径保持一致，出料轨道从料斗侧部切向伸出，安装时需要在台面上预留对应直径的圆形安装空间，出料口高度需要与下游设备的进料流道高度匹配，可通过更换不同高度的底座支撑脚来调整出料高度，适配不同高度的下游设备。设备的供电与控制线路从底座底部引出，安装时需要预留走线空间，避免线路被振动部件磨损。轨道宽度根据待送料零件的最大外形尺寸设计，单通道结构仅允许单个零件依次通过，避免多个零件同时出料造成下游流道堵塞，轨道的螺旋升角经过反复校核，保证振动时零件能平稳上升，不会因为升角过大出现零件滑落，也不会因为升角过小导致送料速度不足。

　　在实际选型应用中，这类单通道振动盘适合尺寸较小、形状规则的小型零件送料，相比多通道振动盘，其结构更简单，调试难度更低，适合单品种零件的大批量连续生产场景，料斗的容量可根据产线的节拍需求调整，若需要长时间连续运行无需频繁补料，可适当加大料斗的高度来提升储料量。设备运行时的振动频率可通过配套的振动控制器调整，根据零件的重量与表面摩擦系数匹配合适的振动幅度与频率，保证送料速度稳定，不会出现零件跳料或者送料卡顿的问题。轨道末端可根据需求加装满料停机传感器，当出料口处零件堆积到检测位置时，自动降低振动幅度或者暂停振动，避免零件过度挤压造成损坏，待下游设备取走零件后自动恢复送料，实现送料过程的全自动闭环控制。

　　结构细节上，螺旋轨道与料斗内壁的连接采用无缝焊接结构，打磨平整后不会出现接缝凸起，避免零件在移动过程中被接缝勾住导致卡料，轨道边缘做了卷边处理，提升轨道的结构强度，长期受零件摩擦也不会出现变形。底座与料斗之间的弹簧片采用高强度弹簧钢制作，通过螺栓固定在上下安装座上，可通过调整弹簧片的压紧程度来改变振动的幅度与方向，匹配不同重量的料斗与零件负载。底部的减震脚采用橡胶材质，既能有效过滤振动向台面的传递，也能增大与台面的摩擦力，避免设备长时间运行后出现位置偏移，无需额外的螺栓固定即可稳定放置在台面上，方便设备的移位与调试。
