标准货运集装箱结构三维设计方案

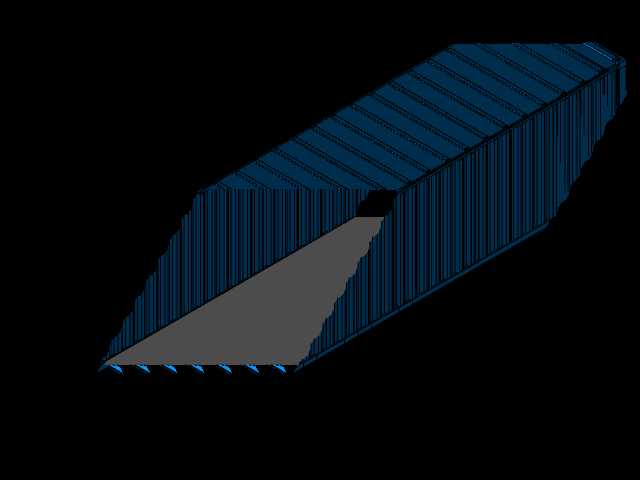

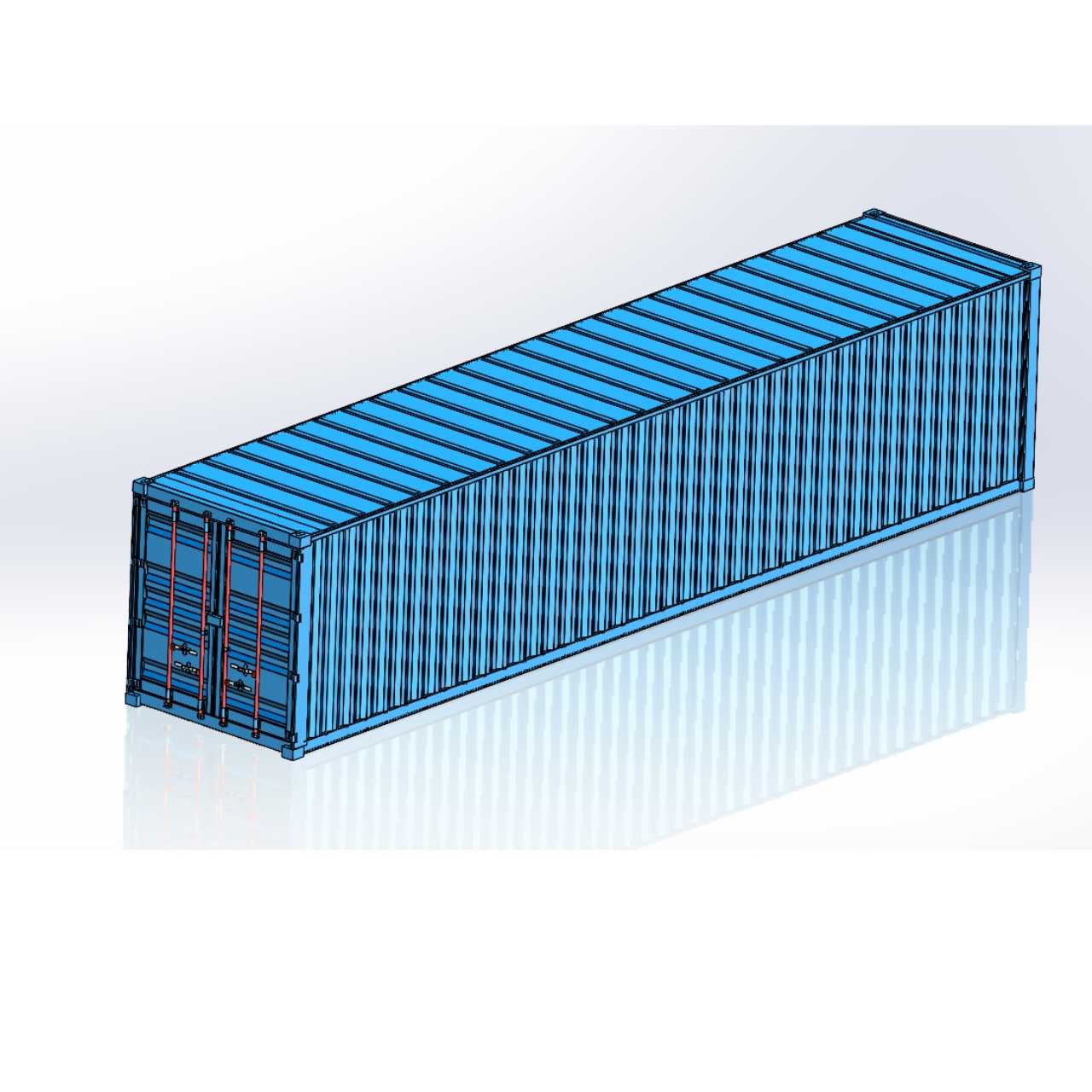

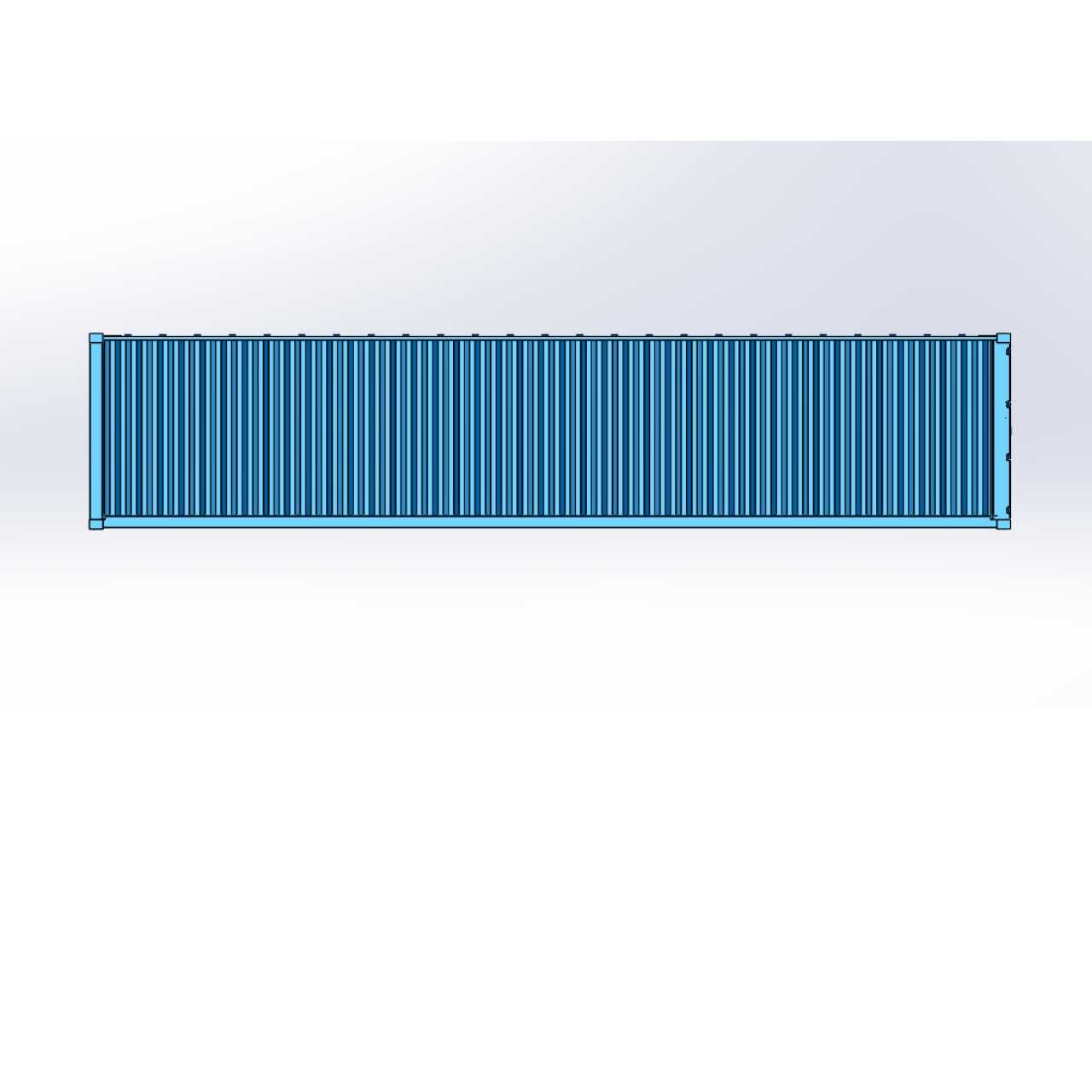

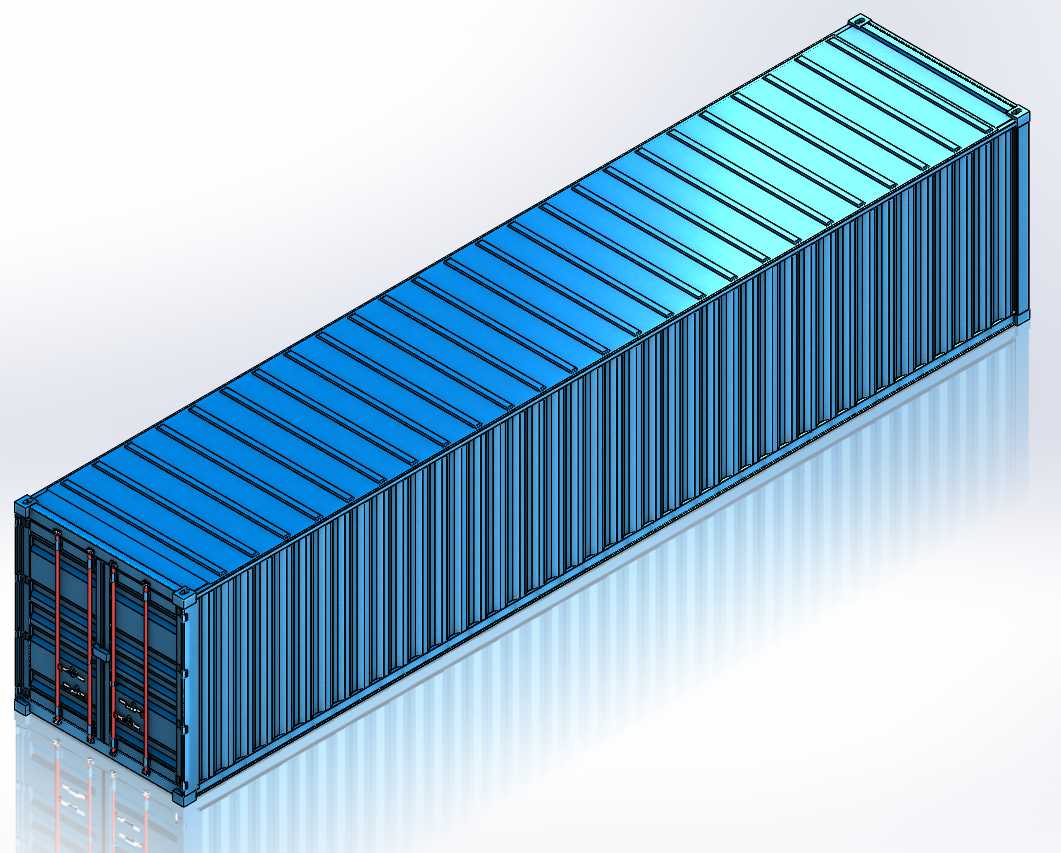

　　在跨区域干线物流、港口堆场周转、多式联运接驳的实际作业场景中，标准货运集装箱是目前全球流通体系里应用最广泛的单元化载具，其结构设计的合理性直接决定了货物运输安全性、堆码作业效率以及全生命周期的运维成本。本次完成的集装箱三维结构设计，完全参照国际通用干货集装箱的载荷规范与尺寸边界搭建，整体采用全钢波纹板焊接主体框架，侧墙选用带竖向加强筋的压型钢板，在降低整体自重的同时保证侧壁抗侧向挤压能力，满足满载状态下多层堆码的受力要求。

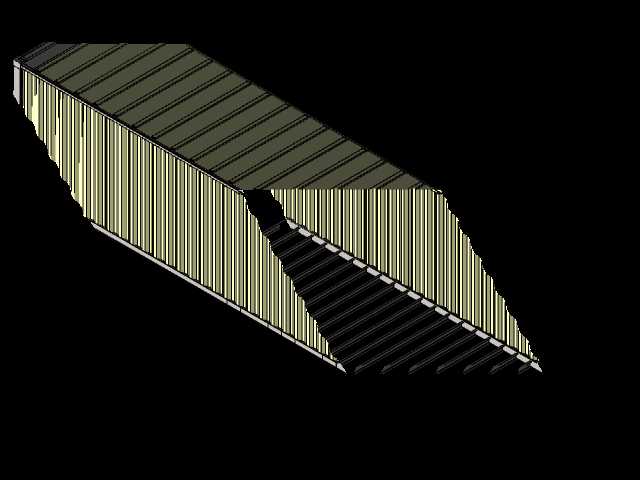

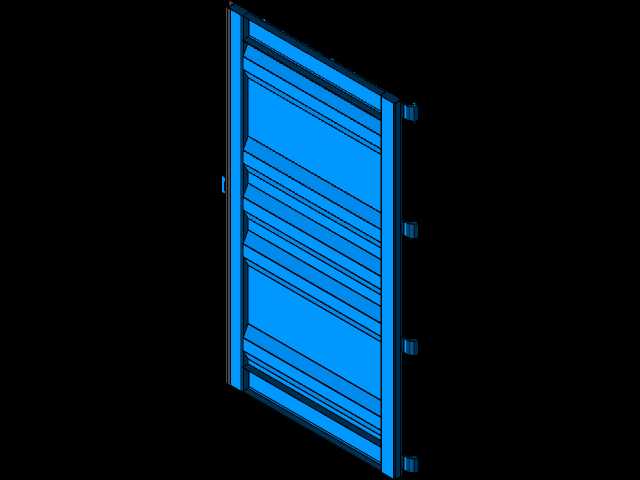

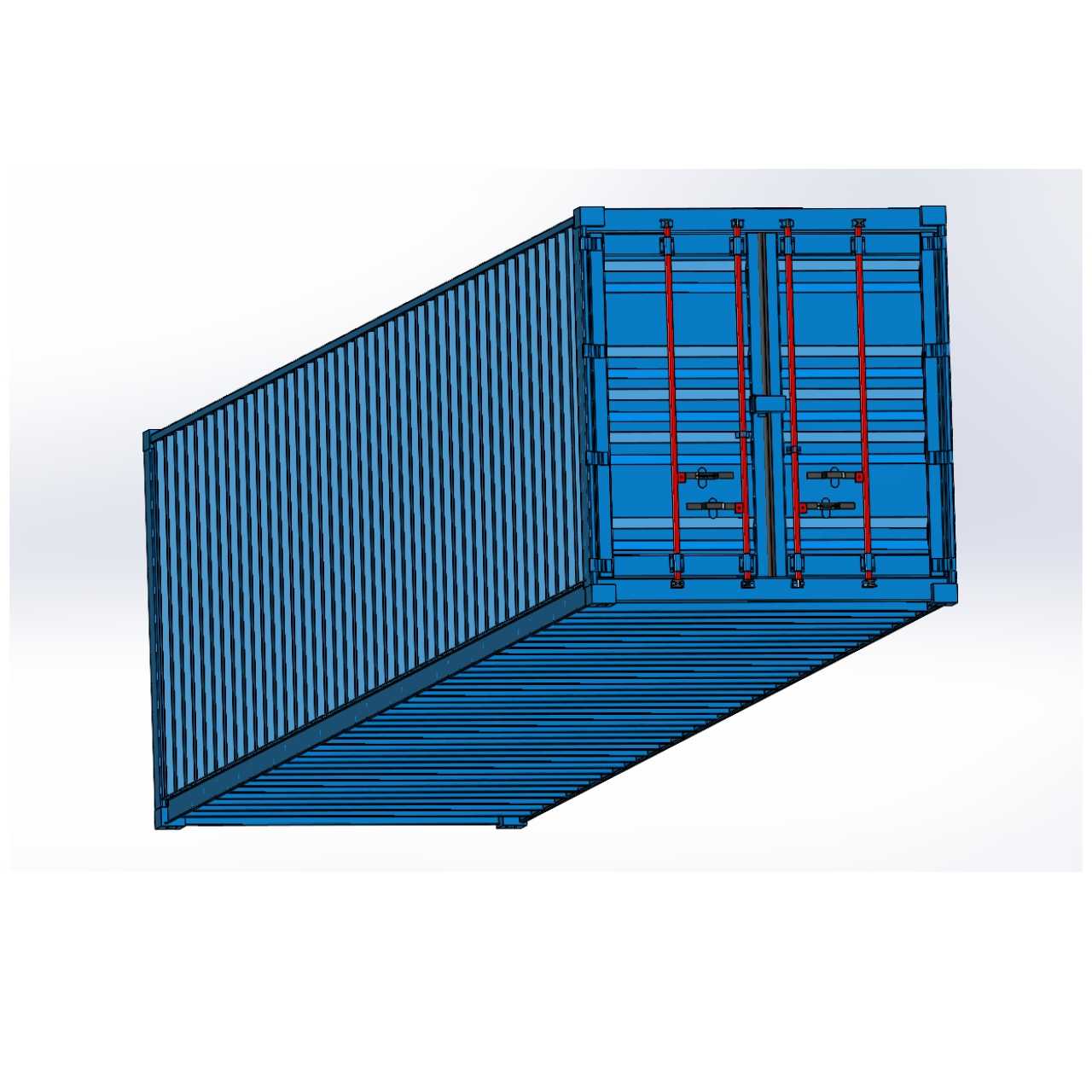

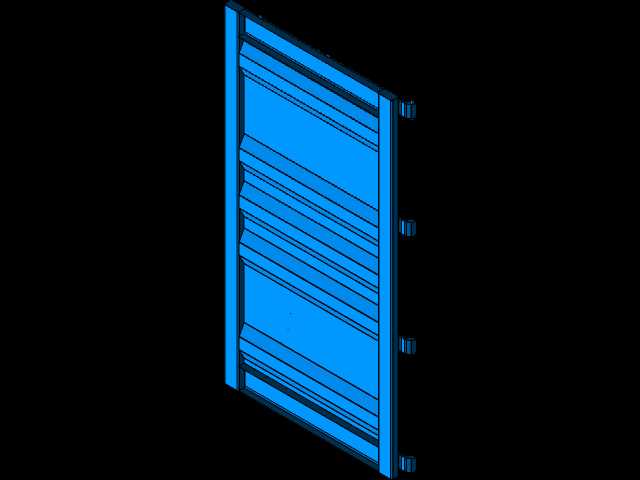

　　从实际使用需求出发，设计过程中优先考虑了集装箱在不同作业环节的受力特性：角件位置严格匹配标准吊具、锁具的安装尺寸，所有角部承力结构做了加厚处理，可承受堆场堆码时上层满载箱体的垂直载荷，以及吊装作业时的动态冲击载荷；端部门扇采用双开对开结构，铰链位置与锁杆排布经过受力校核，保证门扇开启角度可达270度，完全贴合侧壁后不会占用装卸作业通道，适配叉车、托盘搬运车的进出作业需求，门封条采用嵌入式安装结构，可在关闭状态下实现可靠的防水防尘密封，避免海运、陆运过程中雨水、扬尘侵入货舱造成货损。

　　箱顶部分采用带微拱的波纹钢板结构，既可以避免积水留存造成的锈蚀问题，也能承受作业人员登顶检查、绑扎作业时的局部载荷，顶部四个角的排水槽与角件位置的排水孔做了连通设计，可快速将降雨、结露产生的积水导出箱外，避免长期积水造成的结构腐蚀。底板采用高密度硬质承载结构，表面做防滑处理，可均匀承受叉车进出时的轮压载荷，以及托盘货物的均布载荷，底板下方的横梁排布间距经过优化，在保证承载能力的前提下尽可能降低结构自重，提升单箱的有效载货重量。

　　设计过程中对所有安装边界做了精准约束：整体外部尺寸严格匹配ISO标准集装箱的尺寸公差要求，可适配现有所有标准集装箱运输车辆、船舶舱位、堆场吊具以及铁路运输装载限界，不需要对现有物流基础设施做任何改造即可直接投入流通；内部净空尺寸满足标准托盘的排布要求，可实现两列标准托盘的并排装载，最大化利用内部载货空间，减少空间浪费。所有结构的连接位置都预留了标准焊接坡口与装配定位基准，在三维建模阶段就完成了装配干涉检查，避免实际生产过程中出现零件错位、装配间隙不符合要求的问题，侧墙波纹板的波高、波距参数经过反复校核，在空箱状态下可承受常规运输过程中的侧向风压，不会出现明显的结构变形。

　　针对实际运维中常见的磕碰损伤问题，设计时在箱体底部侧边、端部门框等易碰撞位置做了局部加强结构，降低叉车作业、堆场堆码过程中碰撞造成的结构损坏概率，所有外露的金属结构都预留了涂装工艺的厚度余量，可适配工厂抛丸、底漆、面漆的标准化涂装流程，保证涂层的均匀附着力，延长箱体在户外复杂环境下的使用寿命。锁杆、铰链等活动部件的安装位置都设计了润滑注油通道，可在日常运维时快速完成润滑保养，减少活动部件的锈蚀卡滞问题，降低长期使用的维护成本。整个模型的结构拆分完全匹配实际生产的工艺路线，从板材下料、压型、部件焊接到总装的每一个工序都能在三维结构中找到对应的定位基准，可直接用于生产工艺的排布以及工装夹具的设计参考。
