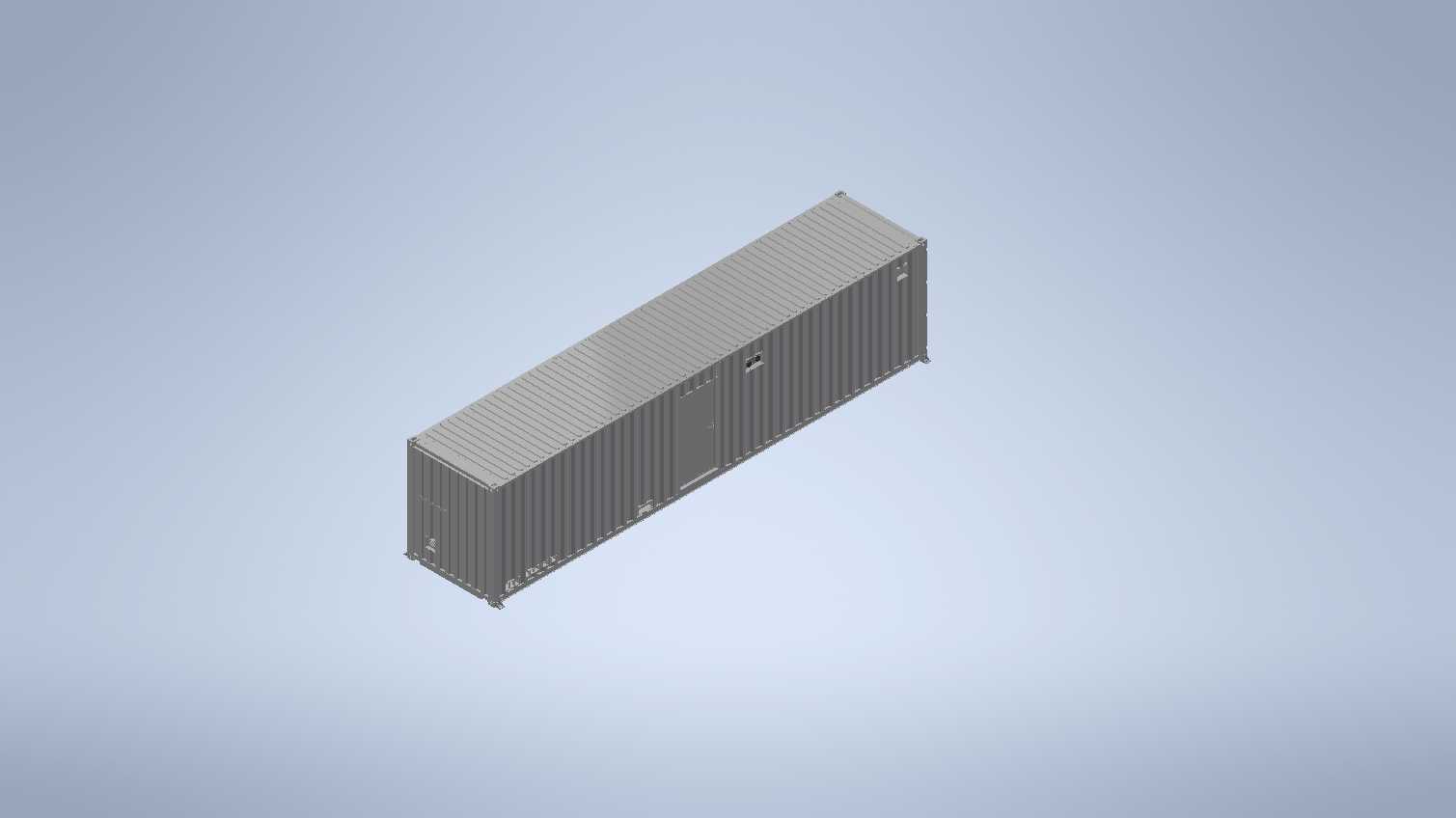

40英尺标准货运集装箱三维结构设计

　　在跨境远洋运输、国内公铁联运的物流场景里，40英尺标准集装箱是目前应用覆盖最广的通用储运载具，从港口堆场的装卸调度、干线运输的载具适配，到临时仓储的空间复用，这类标准化箱体的结构合理性直接决定了全链路物流的周转效率与货损控制水平。做这个三维结构设计的时候，首先要锚定国际通用的集装箱尺寸规范边界，外部长度控制在12192mm，外部宽度2438mm，外部高度2591mm，对应的内部有效使用尺寸要扣除侧壁波纹板、顶板、底板的结构厚度，内部长度做到12032mm，内部宽度2352mm，内部高度2393mm，这个尺寸边界是所有配套设计的基础，不管是堆场的集装箱吊具对位、船舶的箱位槽适配、还是货运卡车的骨架车承载，都要严格贴合这个尺寸公差，否则会出现载具不兼容的问题。

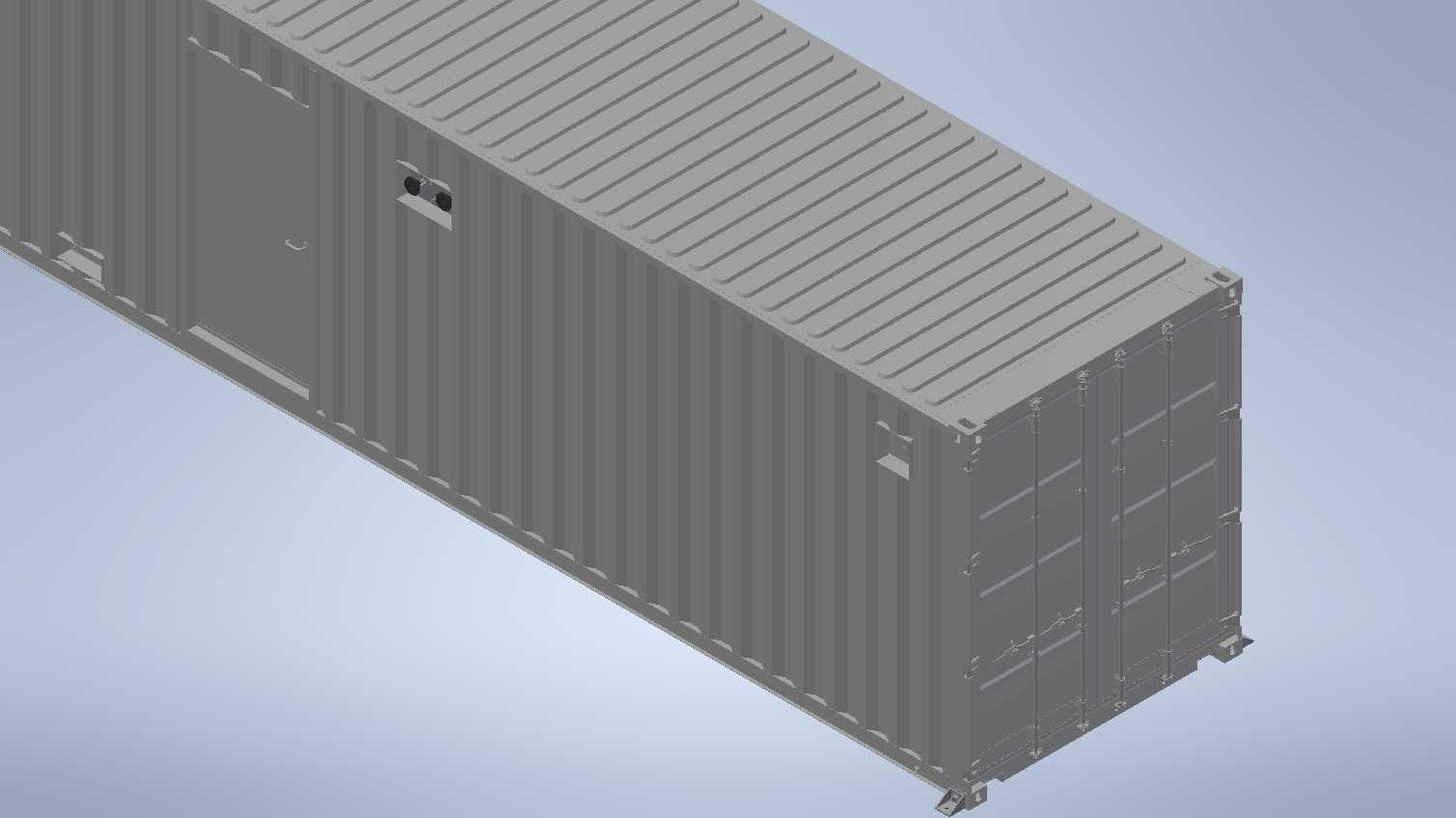

　　从实际用途出发，这类通用集装箱主要承载普货运输需求，设计时要兼顾堆码强度、密封性能、装卸便利性三个核心维度。箱体主体采用耐候钢波纹板结构，侧壁的波纹压型不是随意设计的，每道波纹的凸起高度、板材厚度都经过力学验算，要满足满载状态下最多8层同规格集装箱堆码的纵向载荷，同时在远洋运输的盐雾环境下，板材的防腐预处理层厚度也要达到对应标准，避免短时间内出现锈蚀穿孔。箱门设置在箱体端部，采用双开对扇结构，门铰链的承重轴要匹配整扇门的自重，同时门周边的三元乙丙密封胶条要实现整圈连续压紧，保证暴雨、海浪泼溅场景下的箱内防水性能，锁杆结构采用多锁点设计，关闭后锁舌与门框锁座的啮合深度要满足运输途中的抗振动要求，避免长途运输中箱门意外脱开。

　　设计过程中还要考虑不同场景的使用边界，比如箱体底部的角件结构，是整个集装箱的核心受力接口，不管是堆场堆码的角件对位、起重机吊具的锁头连接、还是骨架车的转锁固定，都要通过四个角的标准角件实现载荷传递，角件的开孔尺寸、壁厚、材质强度完全遵循通用规范，不需要做自定义修改，这也是标准化载具的核心优势，全链路的配套工装都能通用适配。底板采用高密度硬木夹层结构，表面做防滑处理，要满足3吨叉车进入箱内装卸货物的局部承压要求，避免叉车碾压造成底板破损。顶板采用整幅压型钢板拼接，拼接缝采用满焊加密封胶处理，避免顶部漏水。

　　从参数匹配来看，箱体的额定最大装载重量要覆盖常规普货的运输需求，总重控制在30480kg以内，对应自重约3720kg，有效载重可以达到26760kg，这个载重水平适配绝大多数轻工、机电、纺织类普货的运输需求，对于超重货物则需要选用专用的加重型集装箱，通用场景下这个载重冗余完全足够。建模过程中，要把所有结构的装配关系还原到位，比如波纹板与框架梁柱的焊接位置、门胶条的安装槽位、角件与框架的连接焊缝、锁杆的转动行程，都要按照实际生产工艺来搭建，不能只做外观曲面的复刻，否则模型用于工装设计、场景布局的时候会出现干涉问题。比如在做厂区物流布局规划的时候，直接调用这个模型就能准确核算堆场的堆存容量、装卸通道的预留宽度、运输车辆的转弯半径，不需要再额外核对尺寸偏差。

　　很多刚接触物流装备建模的工程师容易忽略箱体的公差配合，比如角件的位置度偏差，如果建模时四个角件的相对位置偏差超过2mm，实际应用中就会出现吊具无法卡入、骨架车转锁对位不准的问题，所以建模时要先搭建整体框架的参数化骨架，把角件的定位尺寸完全锁定，再基于骨架去拼接侧壁、顶板、门板的结构，保证所有关键接口的尺寸精度。另外，箱体表面的波纹深度也要控制准确，因为波纹结构直接影响箱体的侧向刚度，如果建模时随意调整波纹参数，后续做有限元力学仿真的时候，得出的堆码强度、抗侧风载荷的结果就会和实际产品出现偏差，失去工程参考价值。

　　在实际的工程应用里，这类标准集装箱的三维模型除了用于物流场景的布局规划，还可以用于改装场景的结构设计基础，比如改装成临时办公舱、设备方舱、储能集装箱的时候，都可以在这个标准箱体模型的基础上做内部结构的加装，不需要重新搭建外部的箱体框架，能大幅提升设计效率。这就要求模型的外部接口尺寸完全准确，包括角件位置、外部轮廓尺寸、门板开启行程，这些参数如果有偏差，后续改装完成后就会出现无法正常吊装、无法适配标准运输载具的问题。比如做储能集装箱改装的时候，内部要加装电池架、消防系统、温控系统，所有内部结构的布置都要基于内部净空尺寸来核算，如果模型的内部尺寸和实际箱体有偏差，就会出现设备安装时干涉、预留检修空间不足的问题。

　　整个建模过程要遵循从整体到局部的设计逻辑，先确定整体的尺寸边界与核心接口位置，再逐步细化侧壁、门板、顶板、底板的细节结构，最后还原锁具、铰链、密封胶条等附属部件，保证模型的结构完整性与尺寸准确性，不管是用于教学演示、场景布局、还是改装设计参考，都能满足工程使用的精度要求，不需要使用者再去额外核对实物尺寸做调整。
