M3螺母振动进料自动锁付分配机构

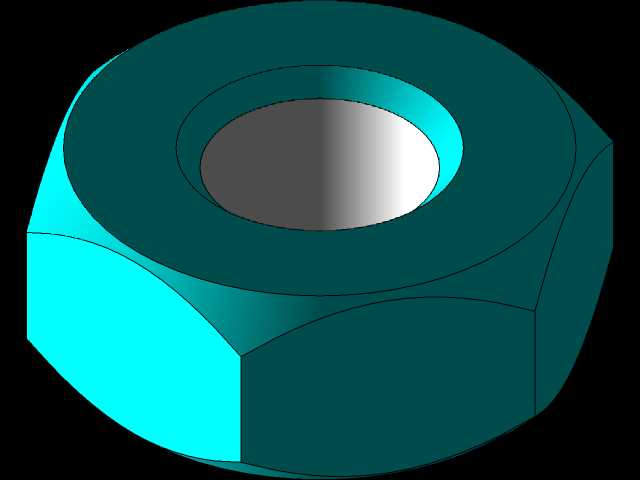

　　这套机构主要面向小规格紧固件的自动化装配场景，在消费电子结构件组装、小型家电配件锁付、低压电器端子装配这类需要大量供给M3规格螺母的工位上，能够完全替代人工摆料、手动对位的重复操作，解决小尺寸零件人工取放效率低、对位偏差率高的问题。整套机构的核心逻辑是把散料状态的螺母通过振动理料实现定向排序，再经直振料道完成水平送料，配合末端的提升接料结构，把排序完成的螺母精准输送到锁付机构的待取位置，和上方的自动锁螺杆单元形成连贯的作业流，不需要人工介入中间的物料流转环节。

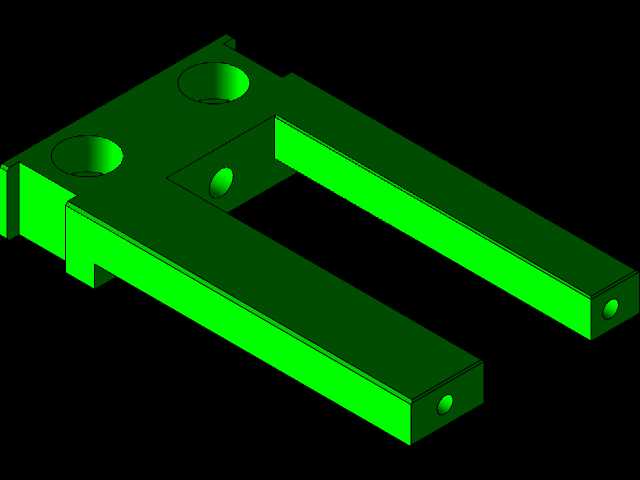

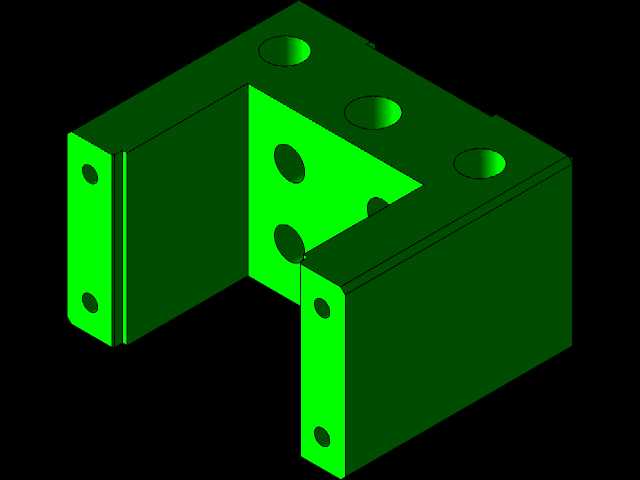

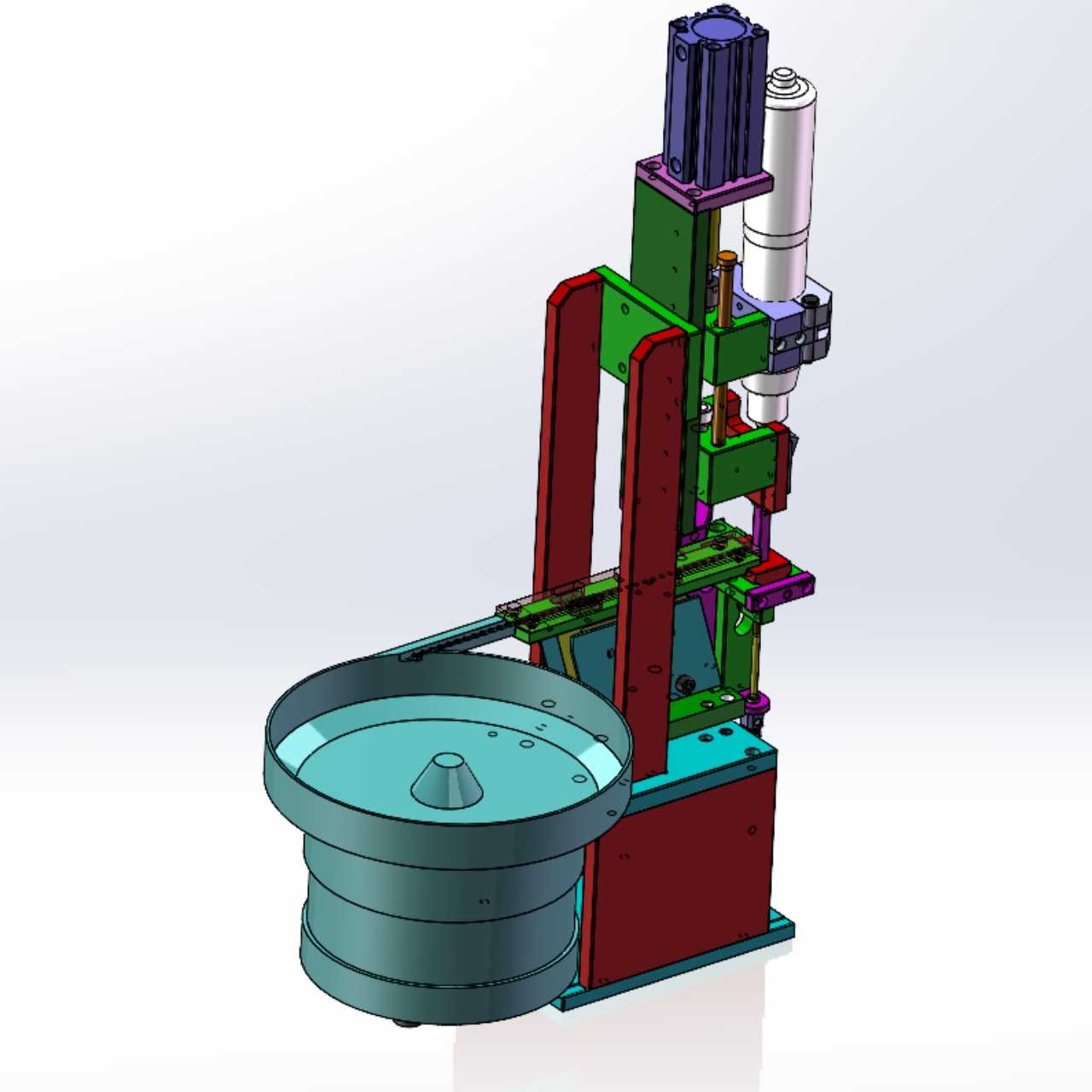

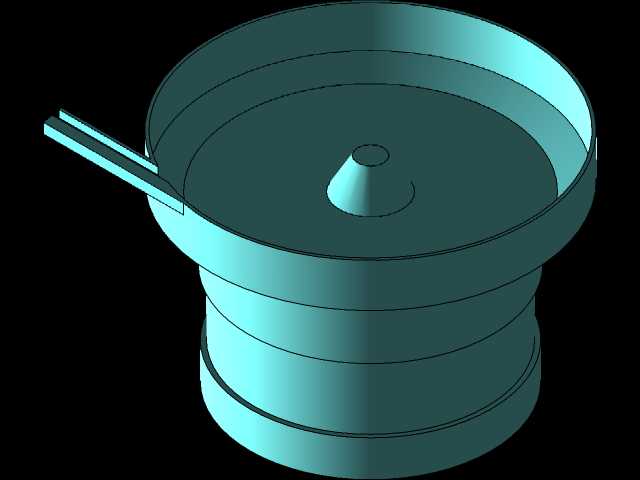

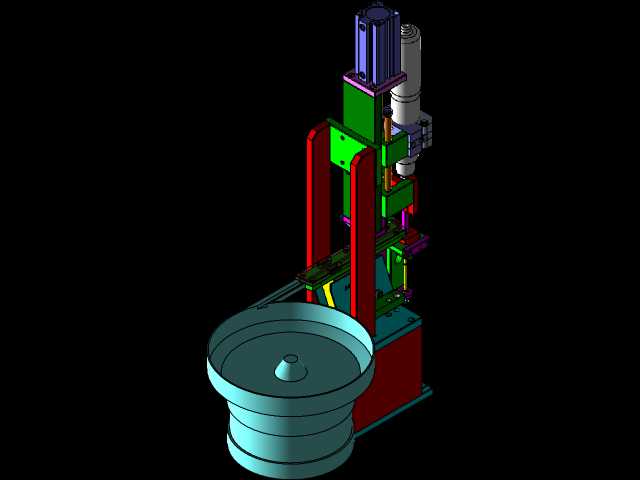

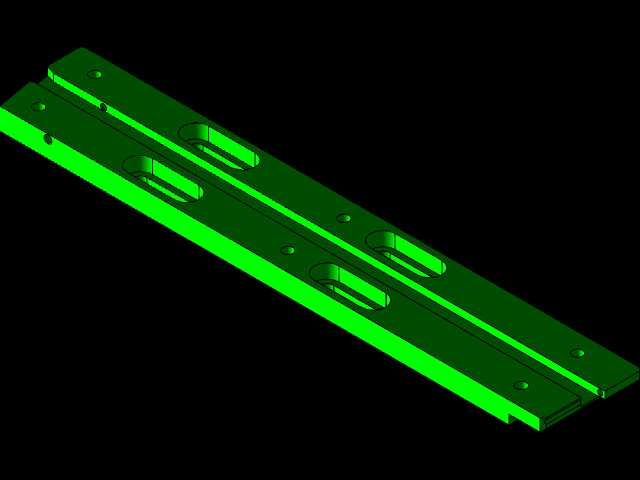

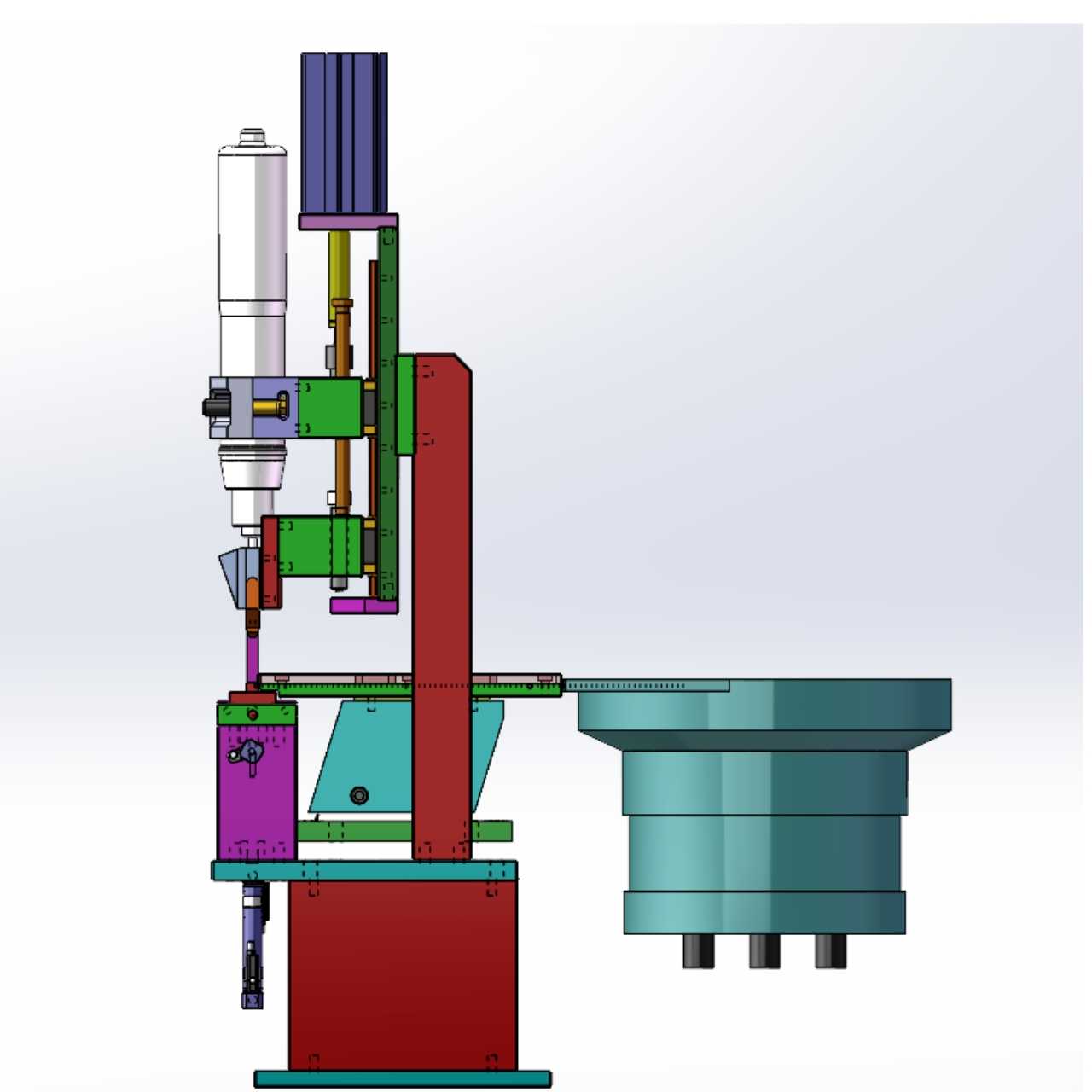

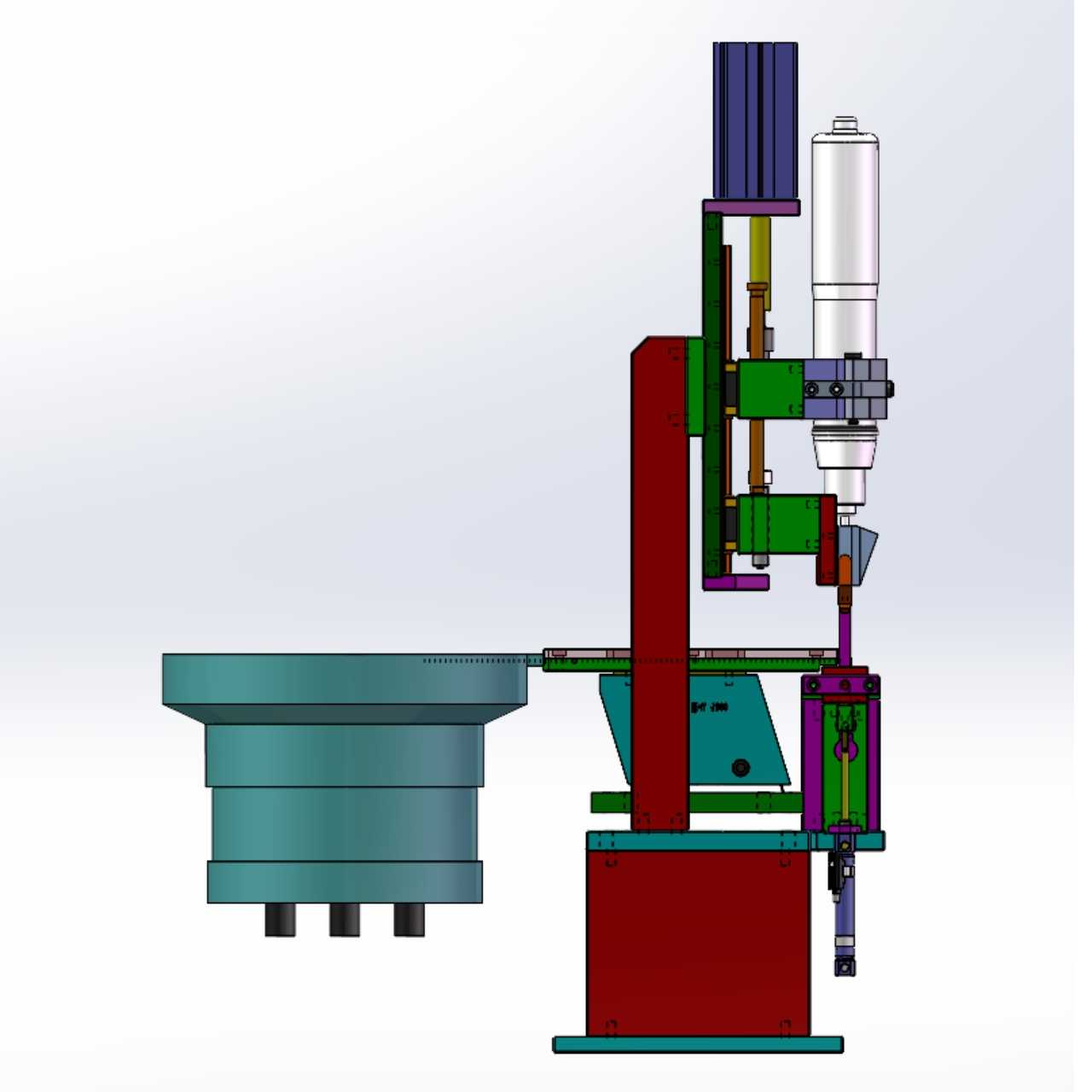

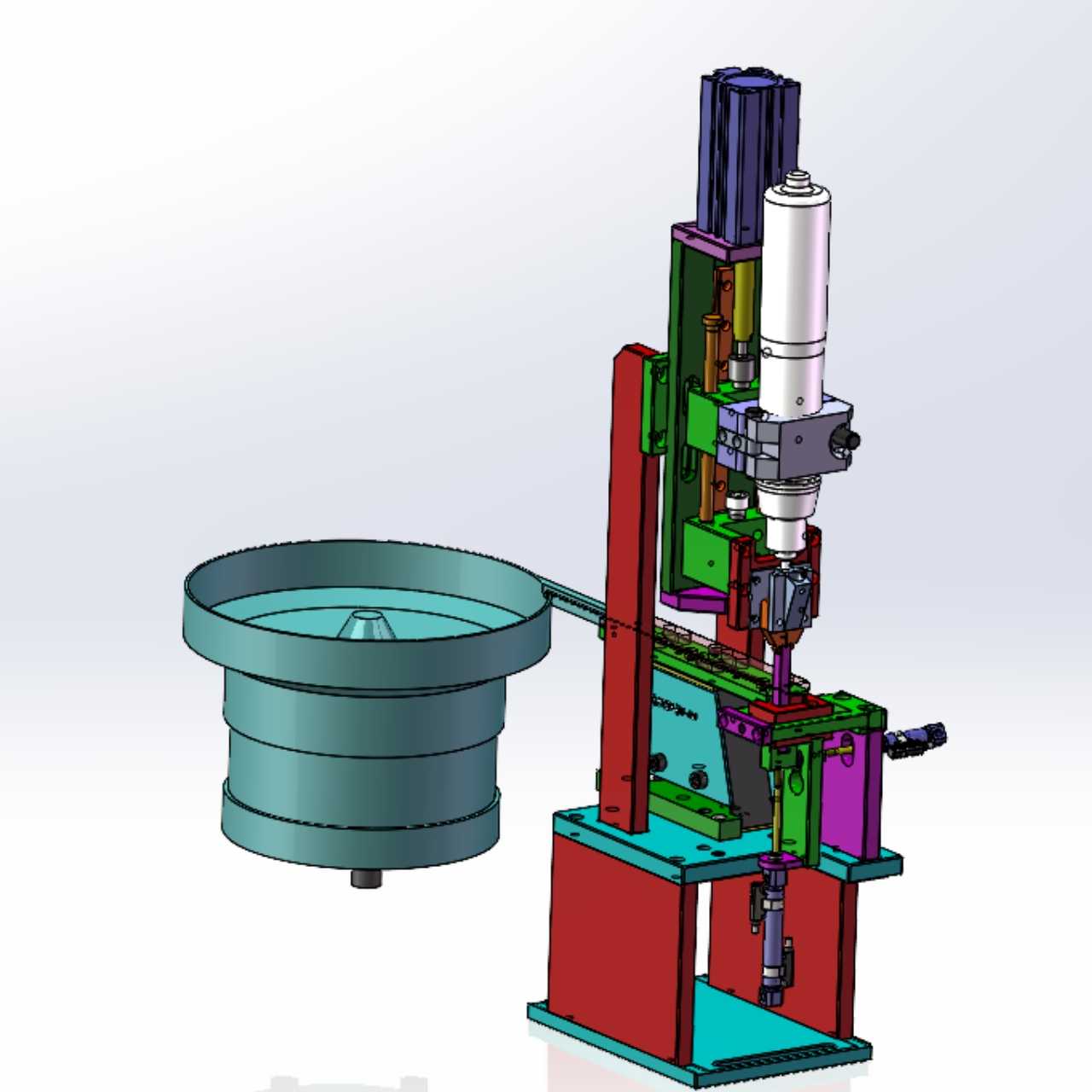

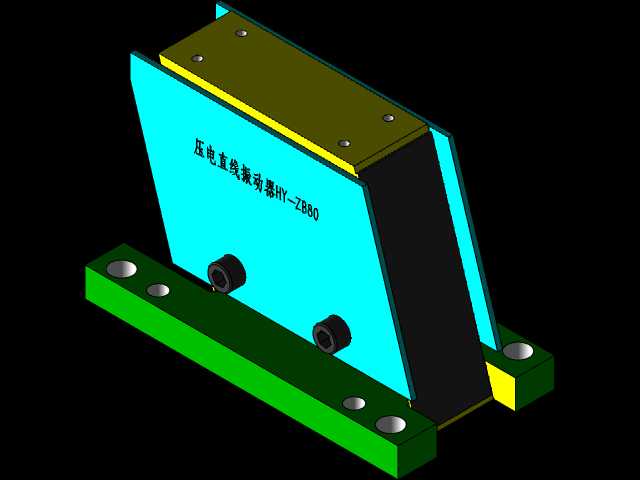

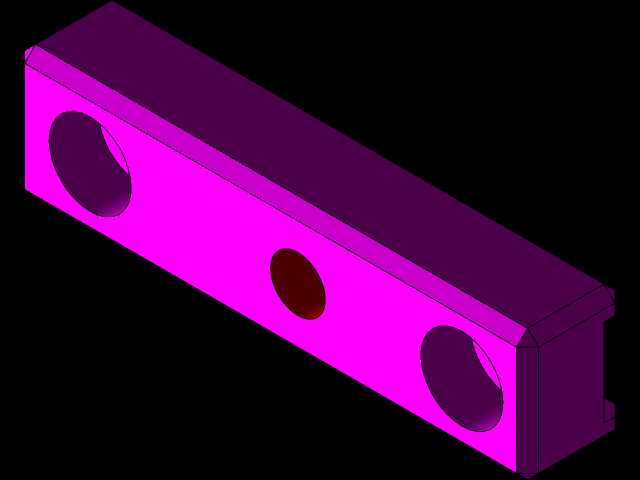

　　从结构布局来看，左侧的振动盘是整机理料的核心部件，盘体内壁做了螺旋上升的选料轨道，轨道边缘根据M3螺母的外形尺寸做了定向挡边，只有姿态符合出料要求的螺母能顺着轨道爬到盘体出口，姿态不对的螺母会在轨道的缺口位置重新落回盘底，避免卡料或者错料进入后续料道。振动盘出口对接的是水平布置的直振送料轨道，轨道的槽宽刚好匹配M3螺母的对边尺寸，螺母在直振的驱动力下沿着槽道单列前进，不会出现叠料、挤料的情况，料道侧面开了透明的观察窗口，日常点检的时候可以直接看到内部的送料状态，不需要拆盖板就能排查卡料点。

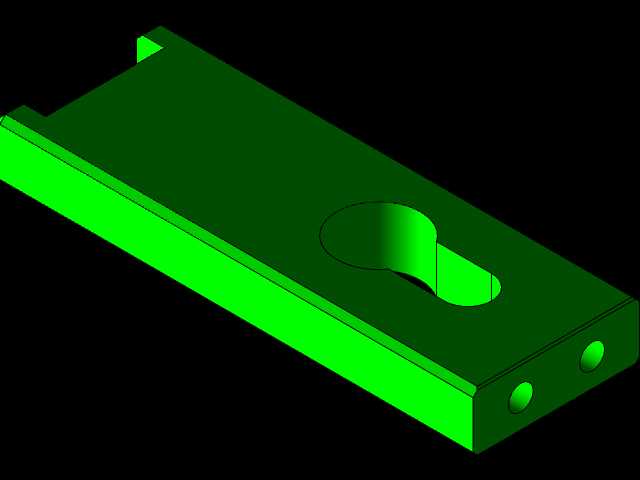

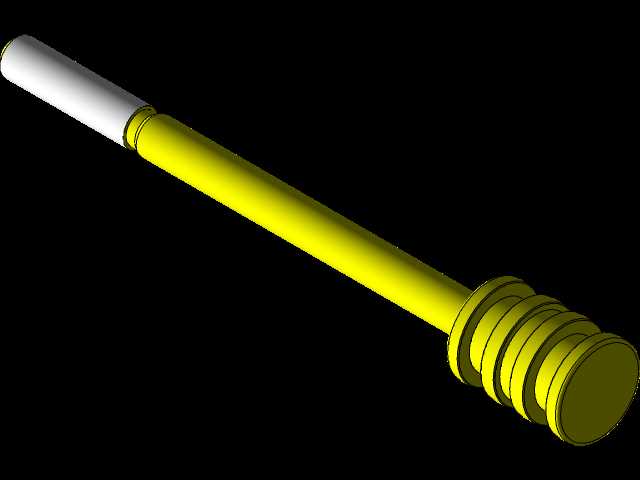

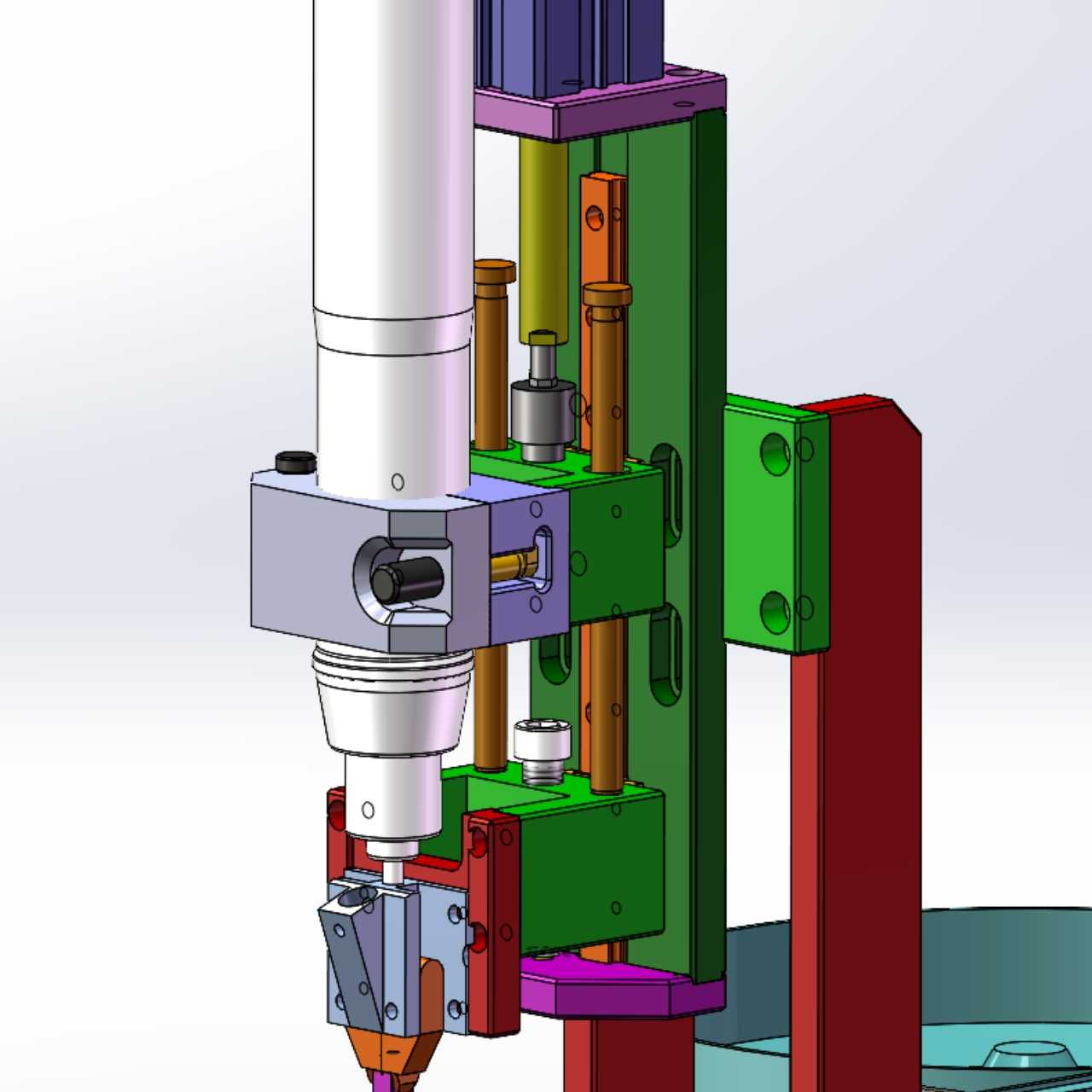

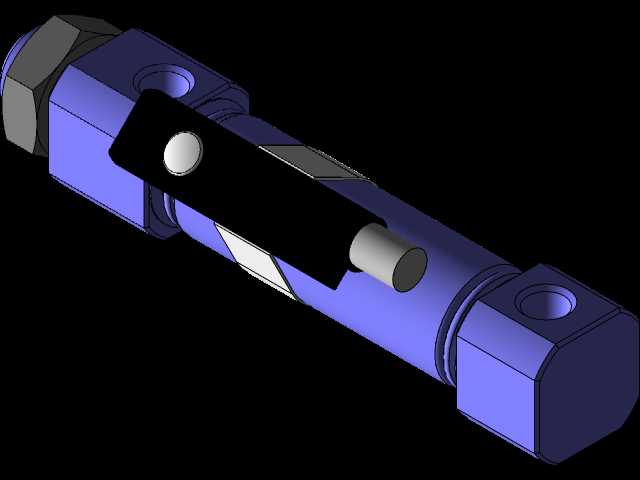

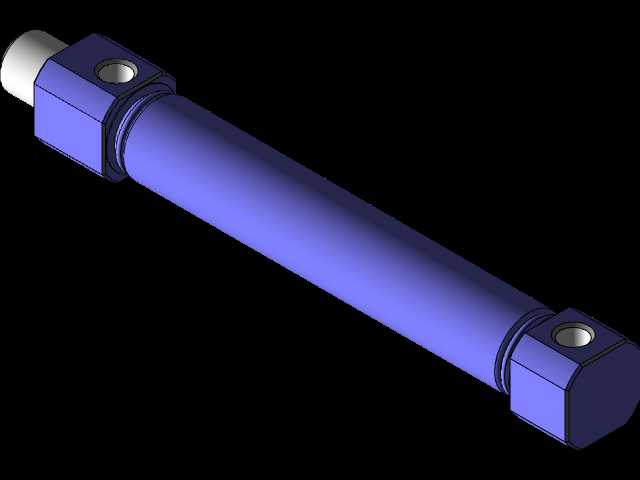

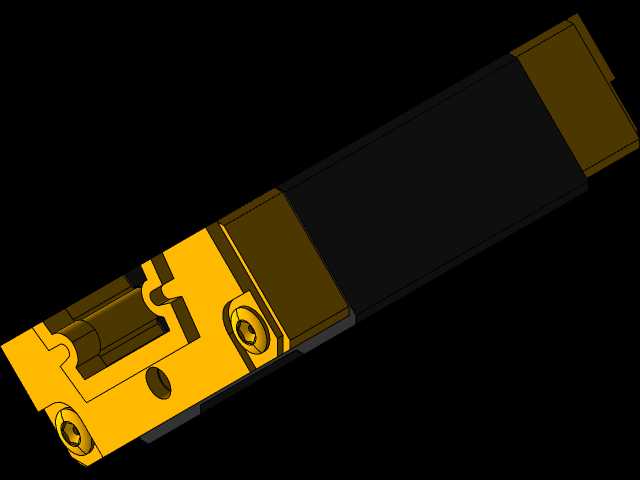

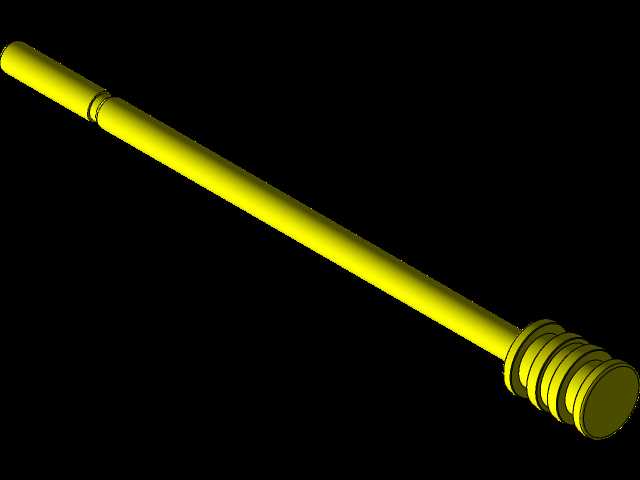

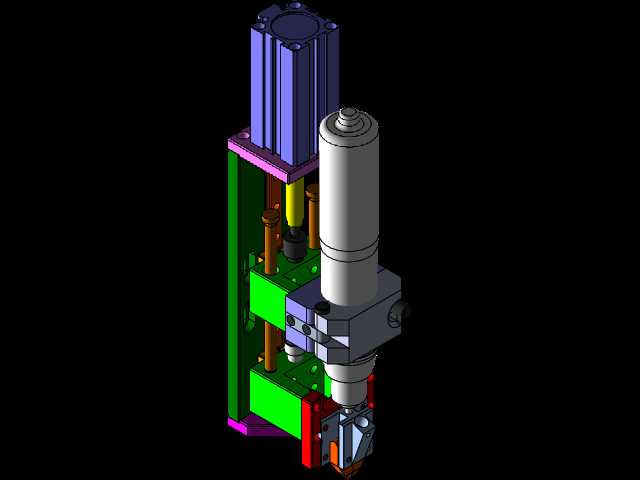

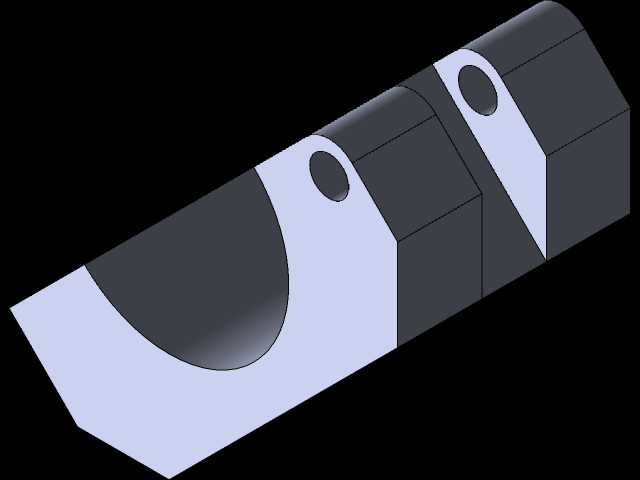

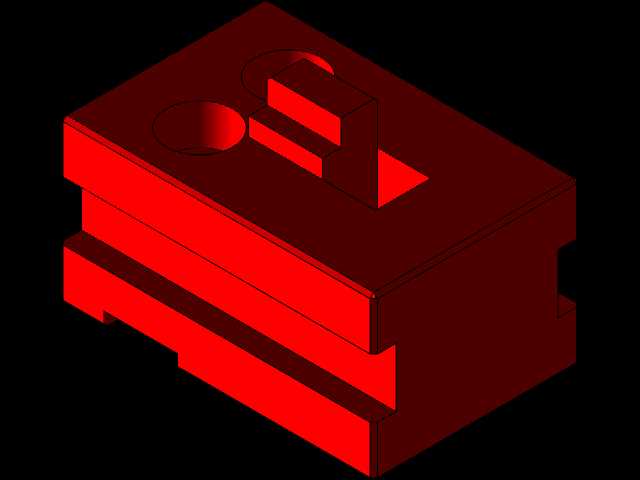

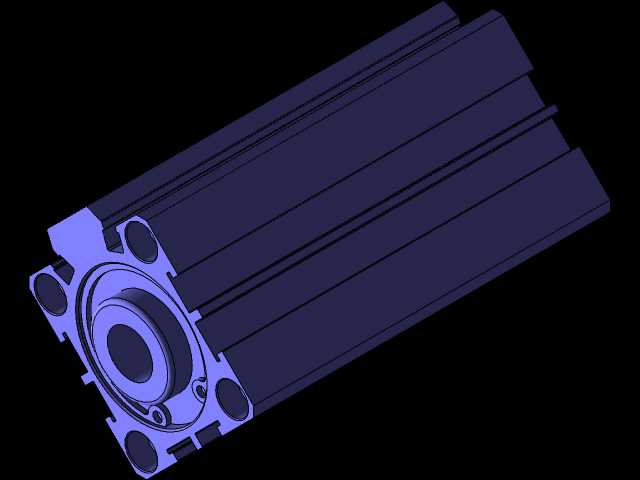

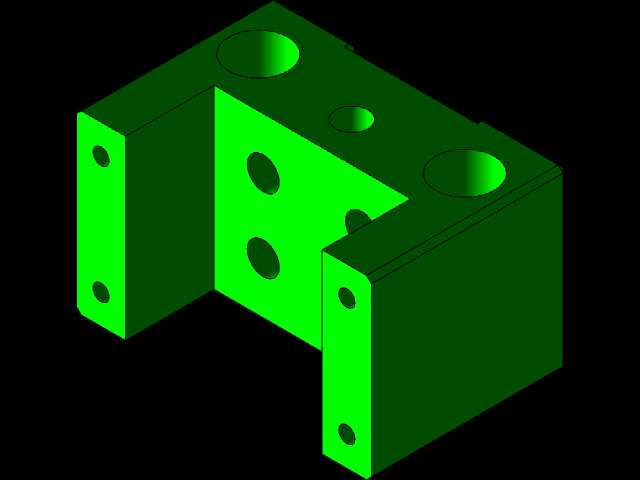

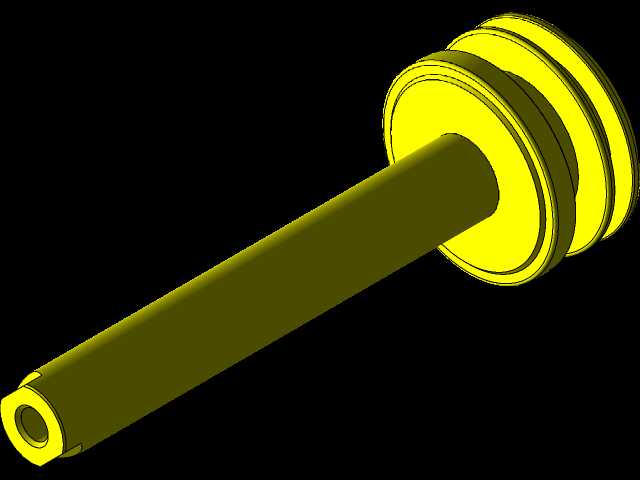

　　直振料道的末端衔接了下料提升模块，这个模块的作用是把水平输送过来的螺母抬升到锁付轴的作业高度，因为锁付单元的批杆需要垂直向下作业，水平送料的位置高度和锁付位存在高度差，提升模块采用滑台气缸带动接料块做垂直往复运动，接料块上开了和螺母外形匹配的定位沉孔，螺母从直振料道末端滑入沉孔后，滑台上升到指定高度，刚好和锁付轴的导嘴对齐，这时候上方的锁螺杆在伺服驱动下下行，把螺母从接料块里推出，对准待装配工件的螺孔完成锁付。整个动作的节拍可以根据产线的实际速度调整，振动盘的振动幅度、直振的送料速度、提升滑台的行程和动作延时、锁付轴的下压深度和扭矩都可以单独做参数适配，兼容不同厚度工件的锁付需求。

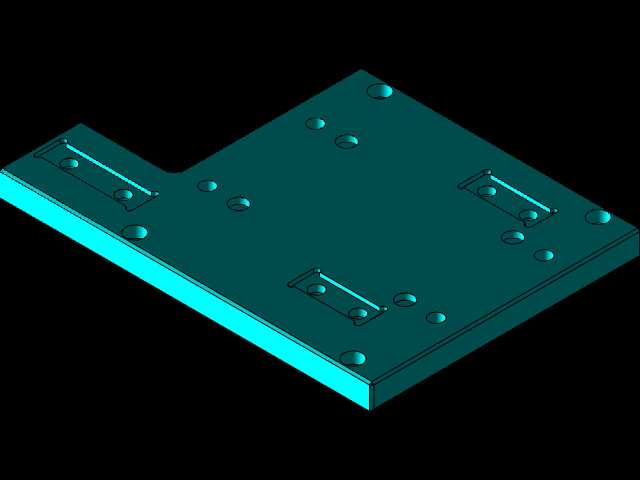

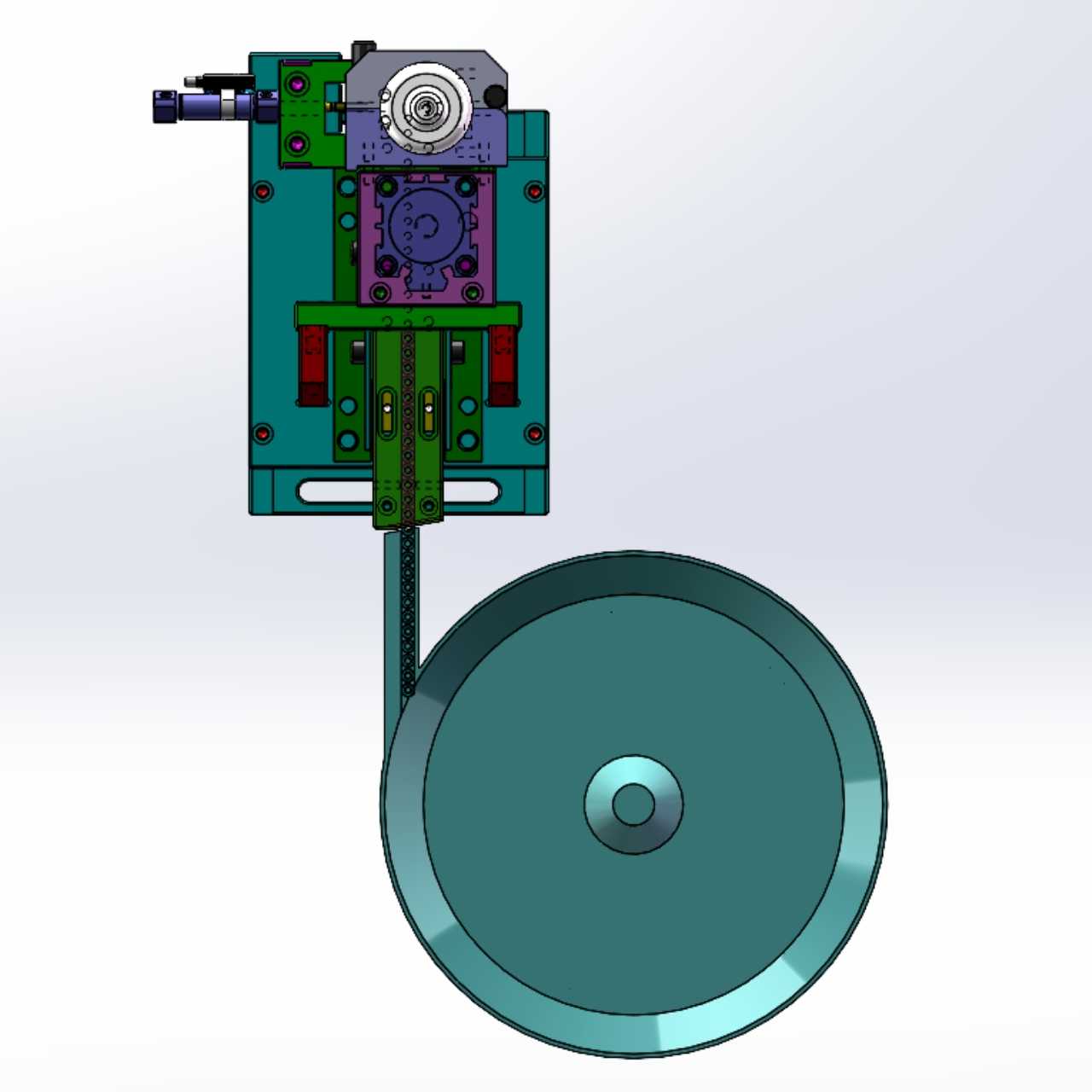

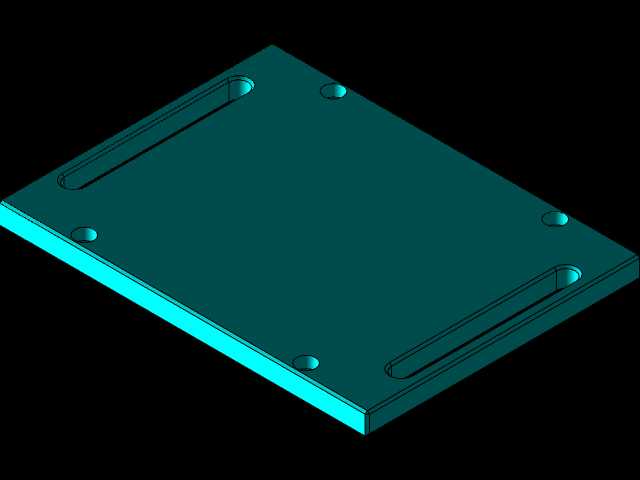

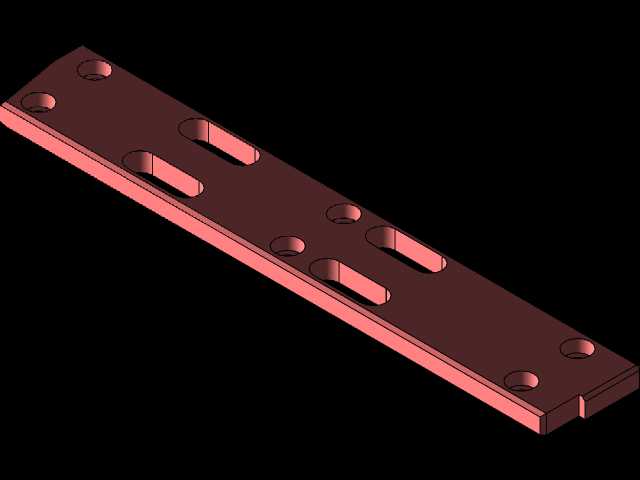

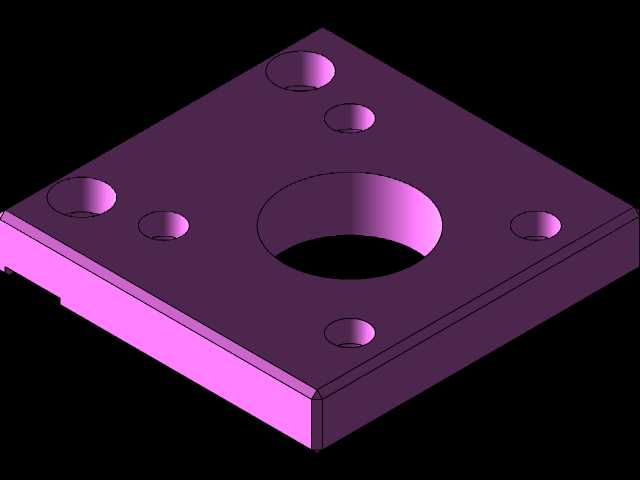

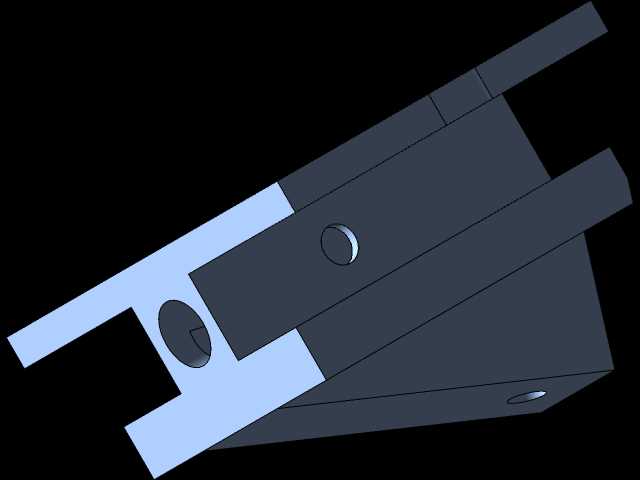

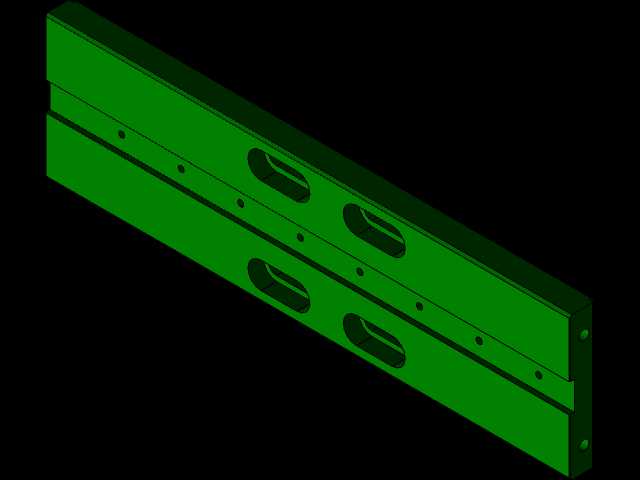

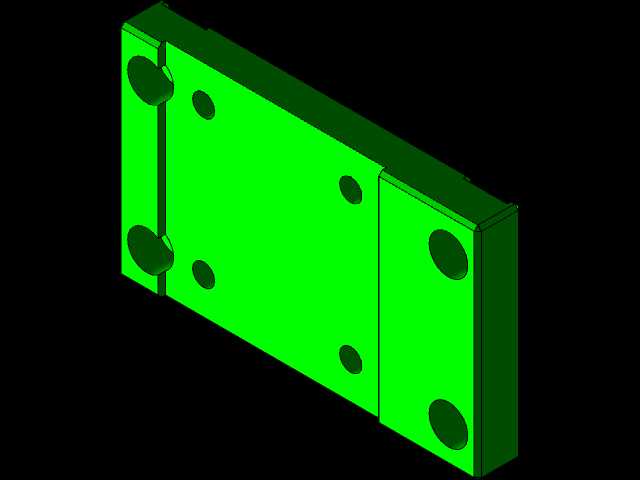

　　安装边界方面，整套机构的底座采用加厚钢板焊接做了配重处理，避免振动盘工作的时候整个机构出现共振移位，底座上开了多组条形安装孔，可以直接固定在铝型材工作台上，安装孔的孔距适配主流的40系列、45系列铝型材的安装间距，不需要额外做转接板。机构的整体横向占用宽度从振动盘最外侧到锁付立柱的最外侧大概在650mm左右，纵向深度从料道前端到锁付单元后端大概在380mm，整体高度从底座底面到锁付电机顶部大概在720mm，在小型自动化装配工位的布局里不会占用过多的台面空间，旁边可以预留出工件上下料的操作位置。

　　设计过程中针对小螺母送料常见的卡料问题做了针对性优化，直振料道和振动盘出口的对接位置做了1mm的倒角过渡，避免螺母在两个部件的衔接处卡滞；接料块的沉孔深度设计成螺母厚度的1.2倍，既保证螺母在提升过程中不会掉出，又能让锁付批杆顺利把螺母顶出；振动盘的盘面采用了耐磨的聚氨酯涂层，长期和螺母摩擦不会出现盘面刮花导致的送料不畅，也能减少螺母表面的镀层划伤。气路和线路都做了拖链内置布置，所有的气管和传感器线缆都沿着立柱和底座的走线槽排布，不会外露在运动部件的活动范围内，避免长期运行过程中线缆被运动部件刮蹭损坏。

　　这套机构可以单独作为螺母送料单元使用，也可以集成到多工位的转盘式装配机、流水线在线式锁付工位里，和机械手取料、工件移位的动作做信号交互，通过IO信号实现送料、待料、缺料预警的状态反馈，当料道内的螺母存量不足的时候，安装在直振料道末端的光纤传感器会触发信号，控制振动盘加大振动幅度补料，当料道满料的时候振动盘自动停止工作，减少无效振动带来的噪音和零件磨损。
