工业照明LED灯散热壳体结构设计

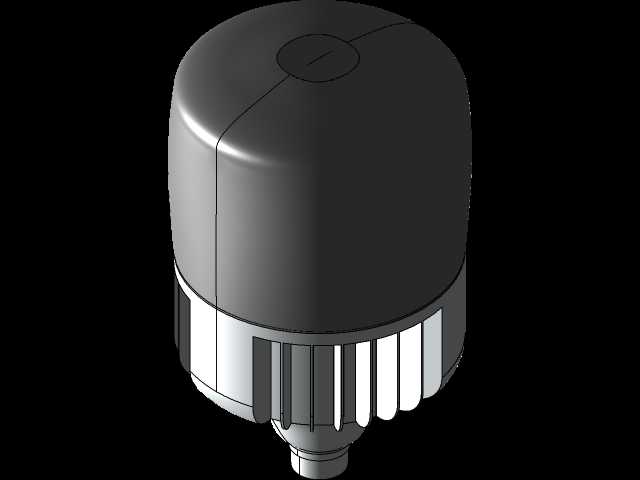

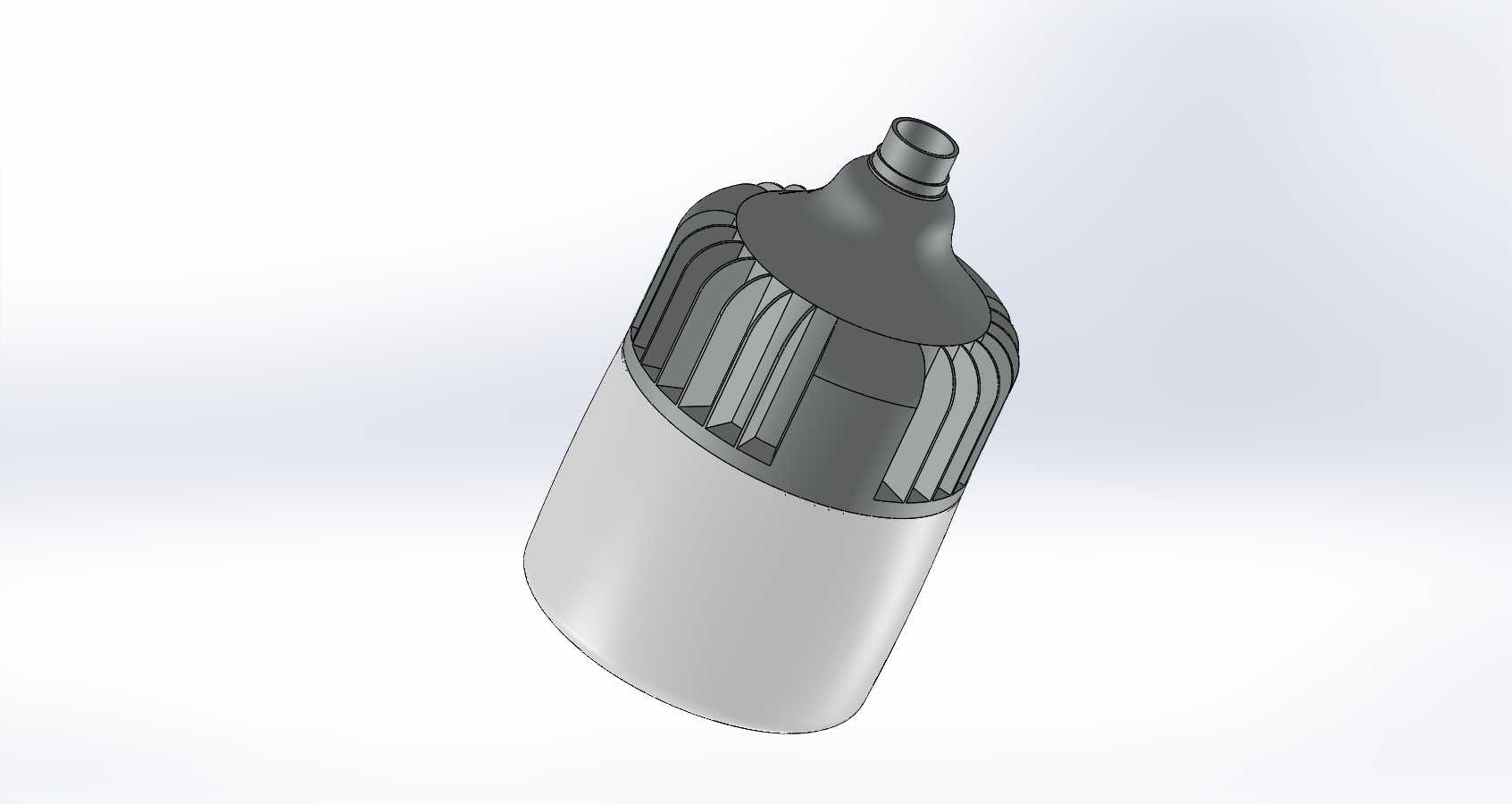

　　这套LED照明灯具的三维结构，拆解为三个完全独立的装配单元，分别承担发光承载、散热传导与接口对接的核心功能，没有冗余的合并特征，后续出工程图、拆件加工、装配干涉检查都可以直接基于拆分后的实体开展，不用再额外做特征分割。

　　从实际使用场景来看，这类灯具多用于车间工位局部照明、小型设备舱内照明、机床操作区补光以及狭小工业空间的固定照明，区别于家用球泡灯，它的外壳散热筋做了加高加密处理，连续长时间点亮时，LED灯珠产生的热量可以通过铝基基板直接传导到上部带竖向散热鳍片的壳体上，鳍片之间预留了充足的空气流通间隙，即便在设备周边空气流速偏低的环境里，也能靠自然对流把热量持续散出，避免灯珠因积热出现光衰过快、寿命缩短的问题。

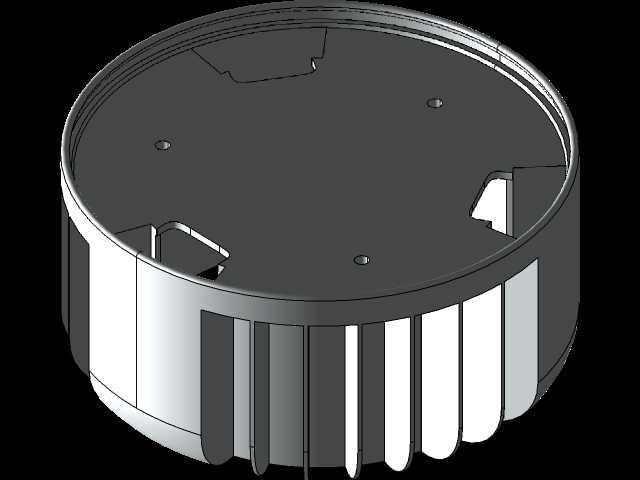

　　结构设计上，下半段是光滑的圆柱型灯体基座，这部分内壁用来容纳驱动电源板、接线端子与绝缘衬套，外壁做整面光滑处理，一方面方便在安装时穿过设备面板的预留开孔，配合锁紧螺母完成固定，另一方面光滑曲面不容易积灰，在多粉尘的加工车间里日常擦拭维护也更便捷。上半段的散热壳体采用周向均匀分布的竖向直鳍片布局，鳍片从基座衔接处一直延伸到顶部接口位置，每一片鳍片的厚度都保持一致，既保证了壳体整体的结构刚性，受轻微磕碰时不会出现壳体变形挤压内部驱动板的情况，也最大化了散热接触面积。顶部做了阶梯缩径的外螺纹接口，这个接口是标准灯头对接位，装配时可以直接匹配对应规格的灯座，阶梯轴肩位置预留了密封垫圈的安装槽，装完密封圈后可以阻挡车间里的切削液飞溅、潮气从接口缝隙渗入灯体内部，满足一般工业环境的防护需求。

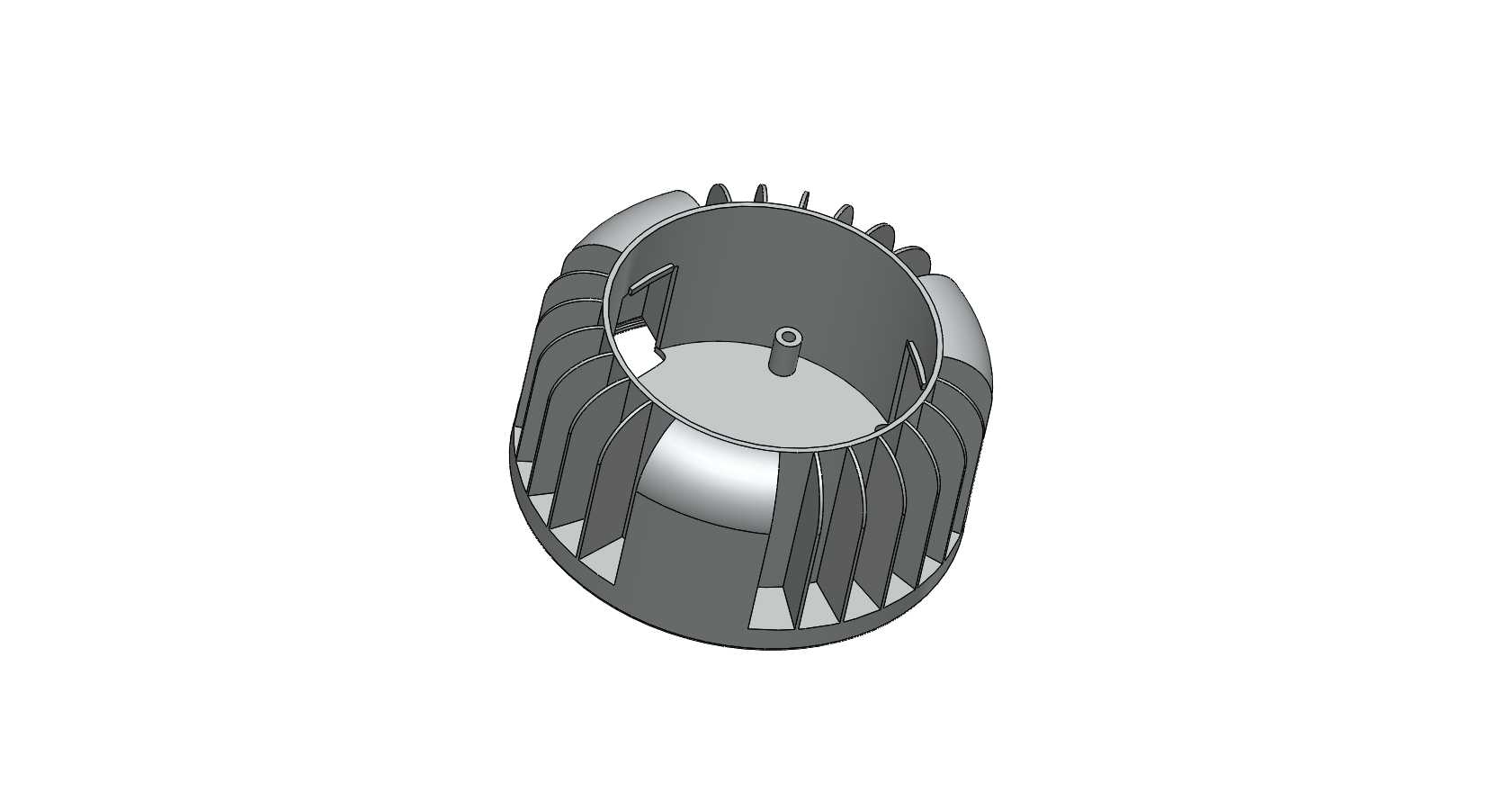

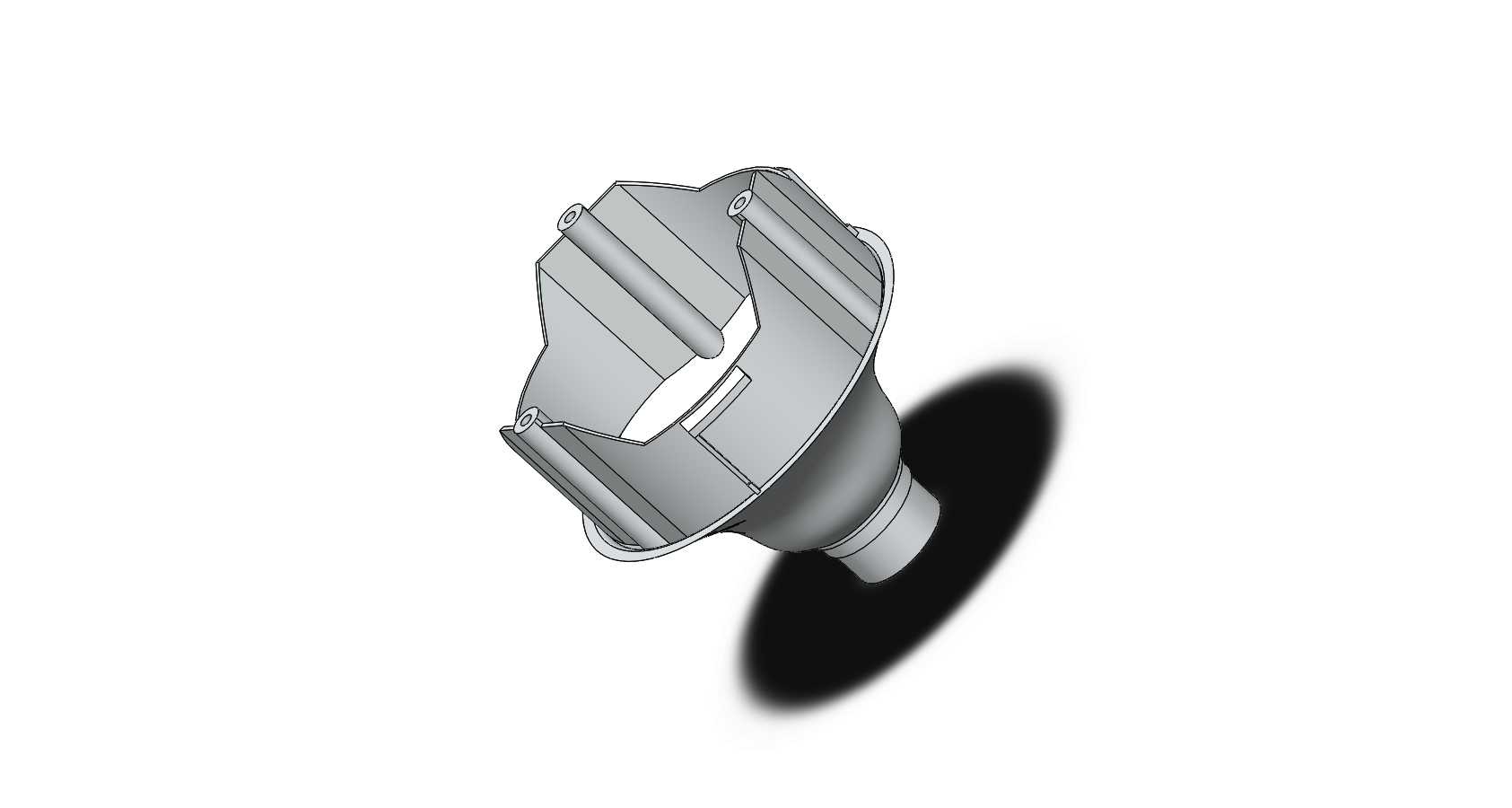

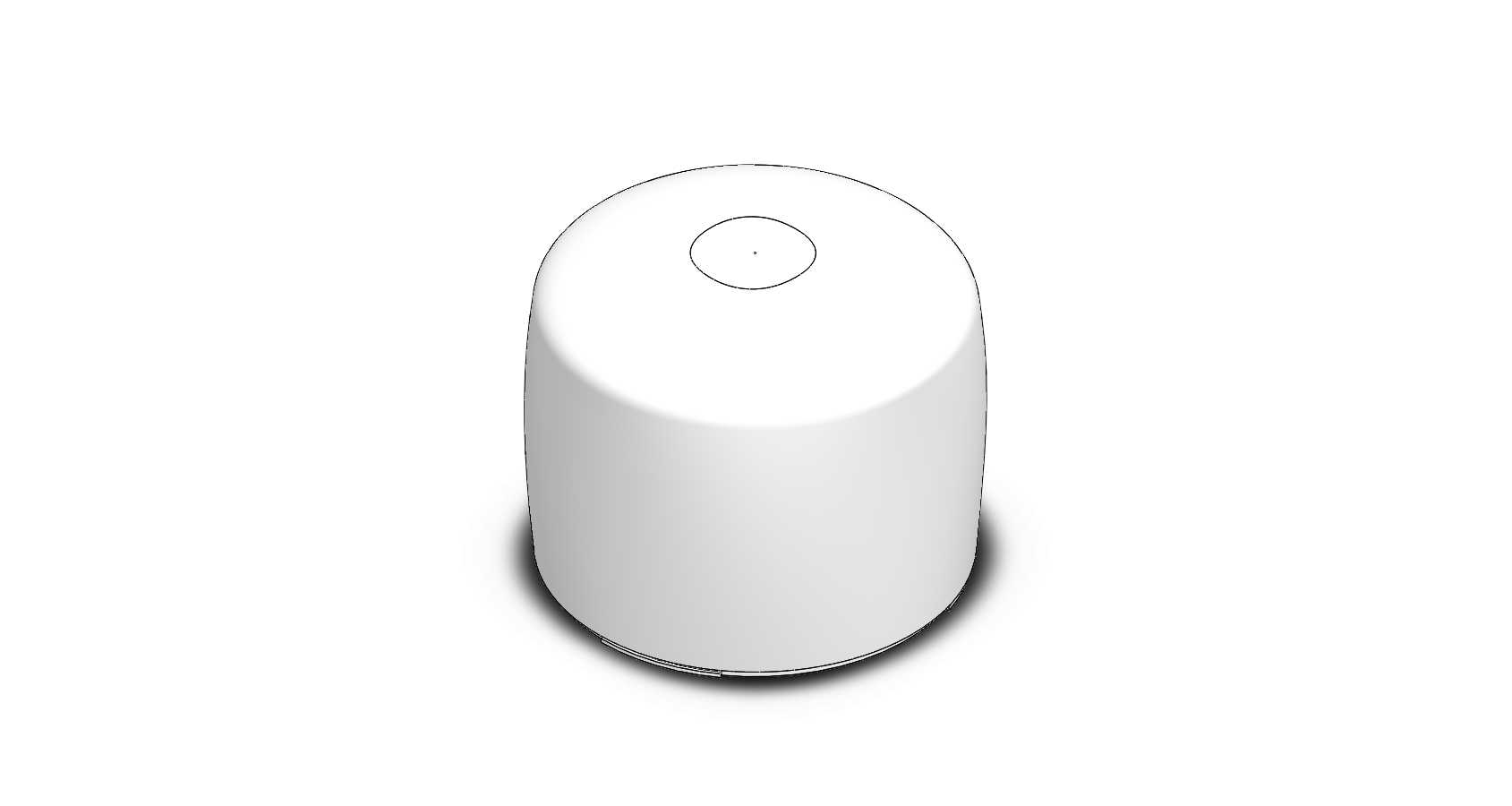

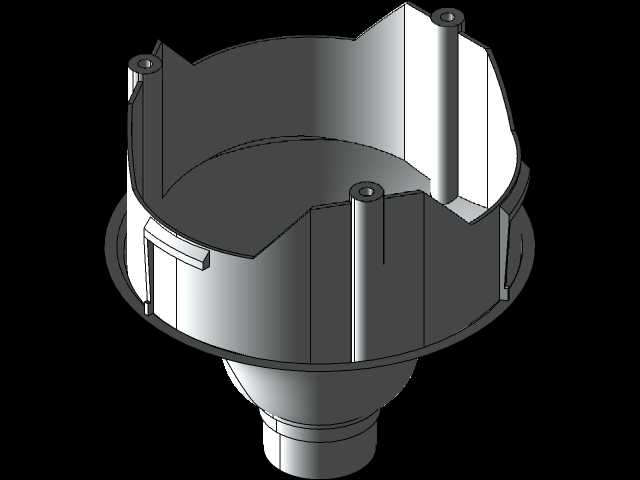

　　安装边界方面，整体主体为同轴圆柱布局，最大外径集中在散热鳍片的外圆处，安装开孔只需要匹配下半段基座的外径即可，鳍片段完全处于面板外侧，不会和设备内部的走线、其他元器件发生空间干涉；轴向总长度从顶部螺纹端面到基座底端预留了足够的内部空间，驱动电源的元器件布局不用做过度压缩，常规的恒流驱动板、保险丝、接线柱都可以从容容纳。三个独立零件分别对应灯头连接座、散热鳍片外壳、下部基座筒体，拆分面都选在零件衔接的止口位置，装配时靠止口定位保证同轴度，后续如果要做压铸开模，三个零件都可以直接单独出模具，侧向没有复杂倒扣，鳍片部位顺着模具开模方向直接出模，不需要额外设计复杂抽芯结构，大幅降低加工制造成本。

　　在结构校核层面，周向分布的鳍片同时充当了加强筋的作用，整个散热壳体的抗扭、抗弯强度比同壁厚的光滑圆柱壳体高出不少，日常安装拧紧灯头、维护时手持灯具挪动，都不会出现壳体弯折变形的问题。下部筒体和散热壳体衔接的位置做了贴合止口，装配后两者端面完全贴合，既可以在衔接处涂密封胶提升防护等级，也能保证两个零件之间的热传导顺畅，灯体内部的热量可以快速传递到整个散热鳍片区域，不会出现热量在衔接位置淤积的情况。灯具内部的走线空间从顶部灯头接口一直贯通到下部筒体底端，电源线可以从底部预留的走线孔引入，接好驱动板之后再把筒体和散热壳锁紧，内部走线不会被鳍片挤压，装配工序逻辑顺畅，适合批量组装作业。
