L型铁板振动盘卧式筒推方管架布料机构

　　在小五金冲压、电子元器件预装、小型结构件机加工上下料场景中，振动盘作为散料定向排序的核心执行单元，其出料衔接机构的稳定性直接决定整线的稼动率。这套针对L型铁板散料设计的振动盘布料机构，采用出口卧式筒推搭配方管焊接机架的结构形式，核心解决L型异形铁板在振动出料后姿态偏移、卡料、送料节拍不匹配的常见问题。

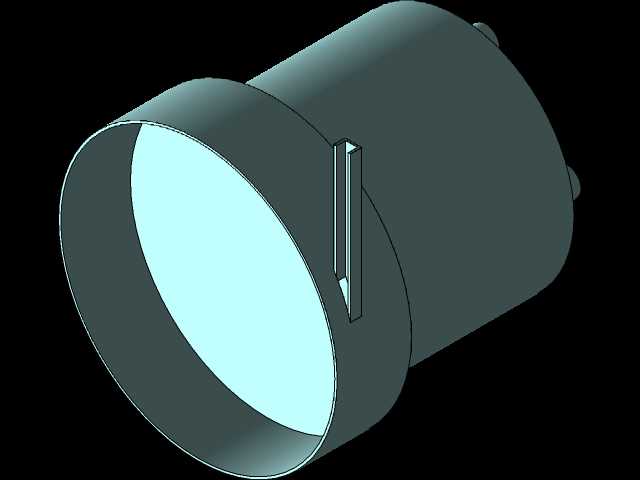

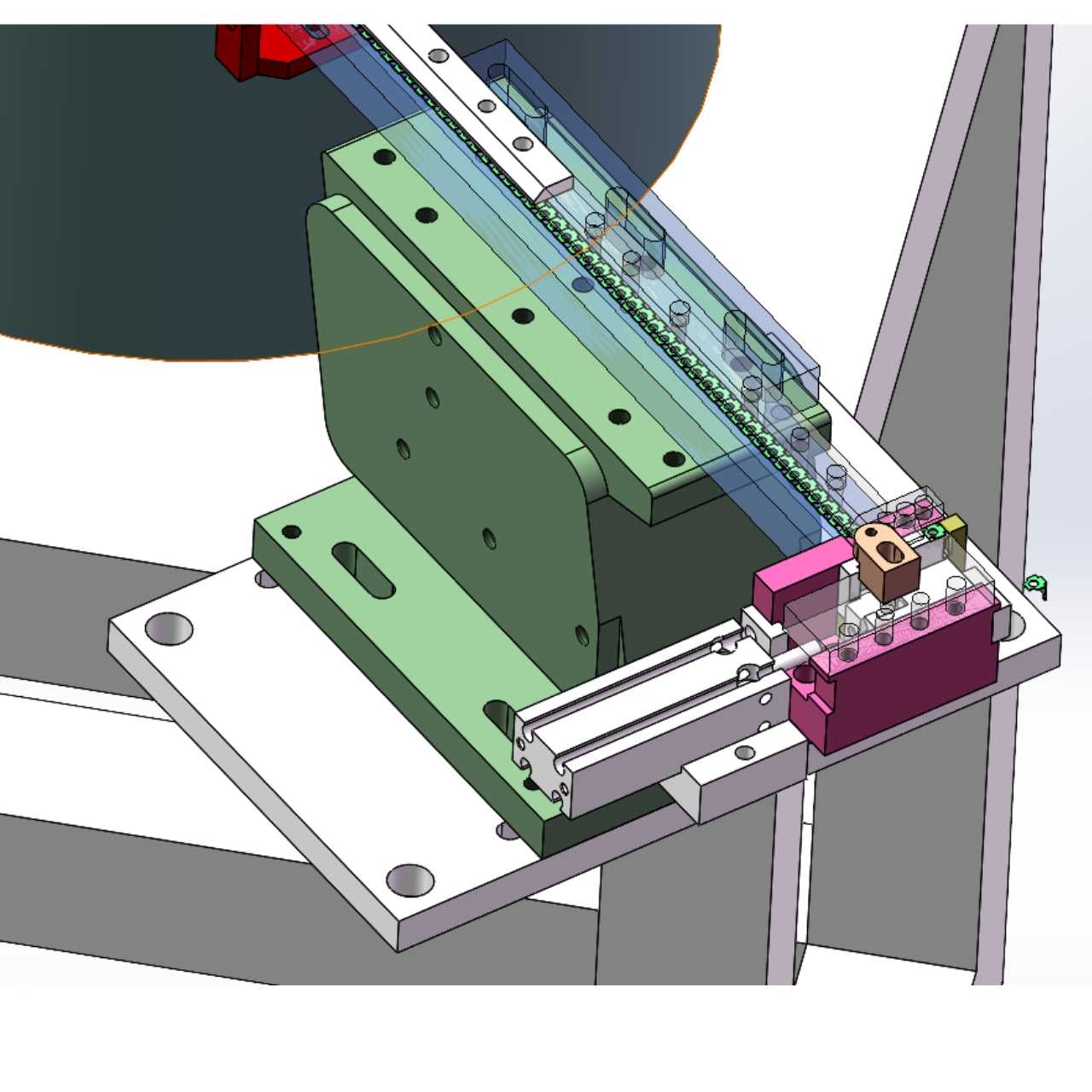

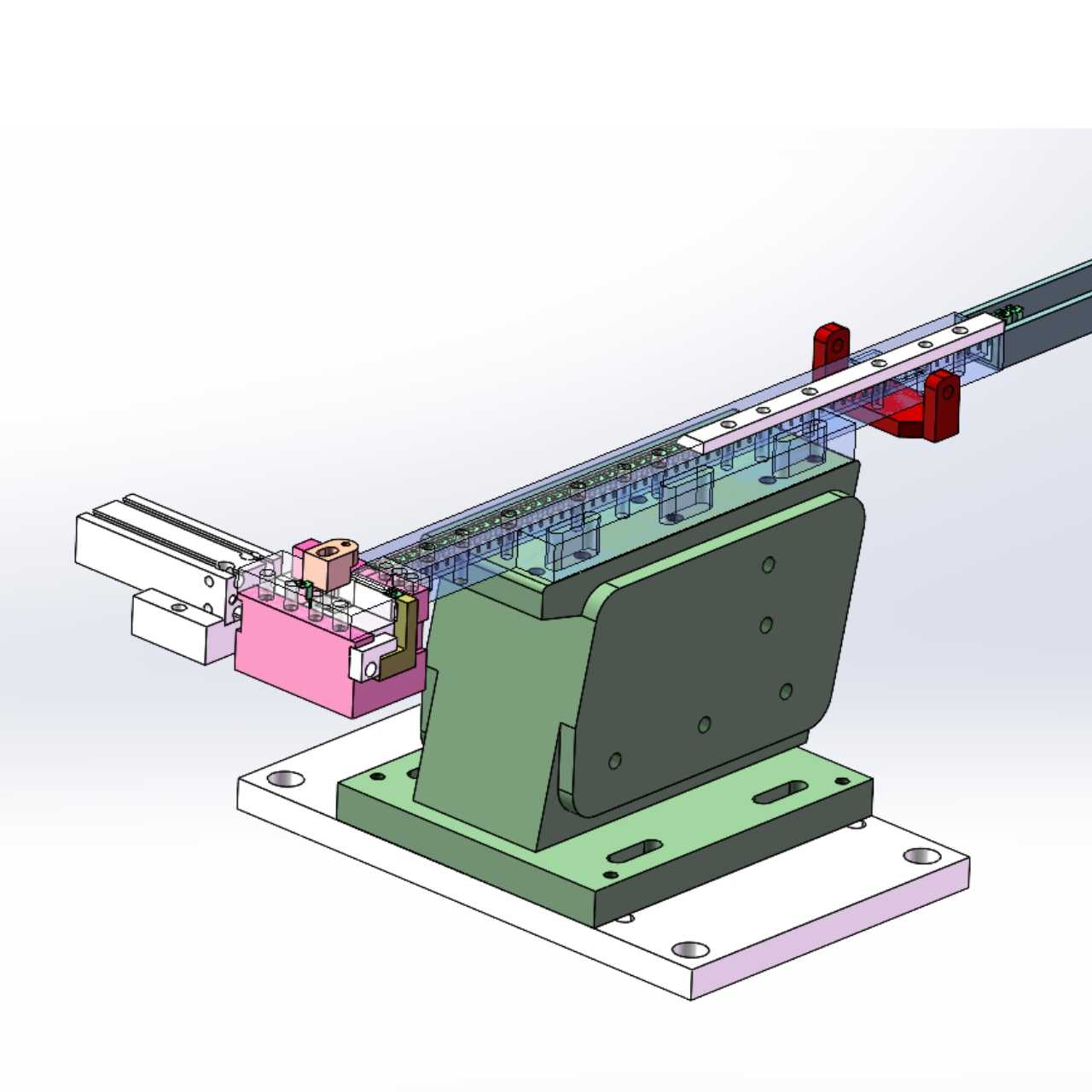

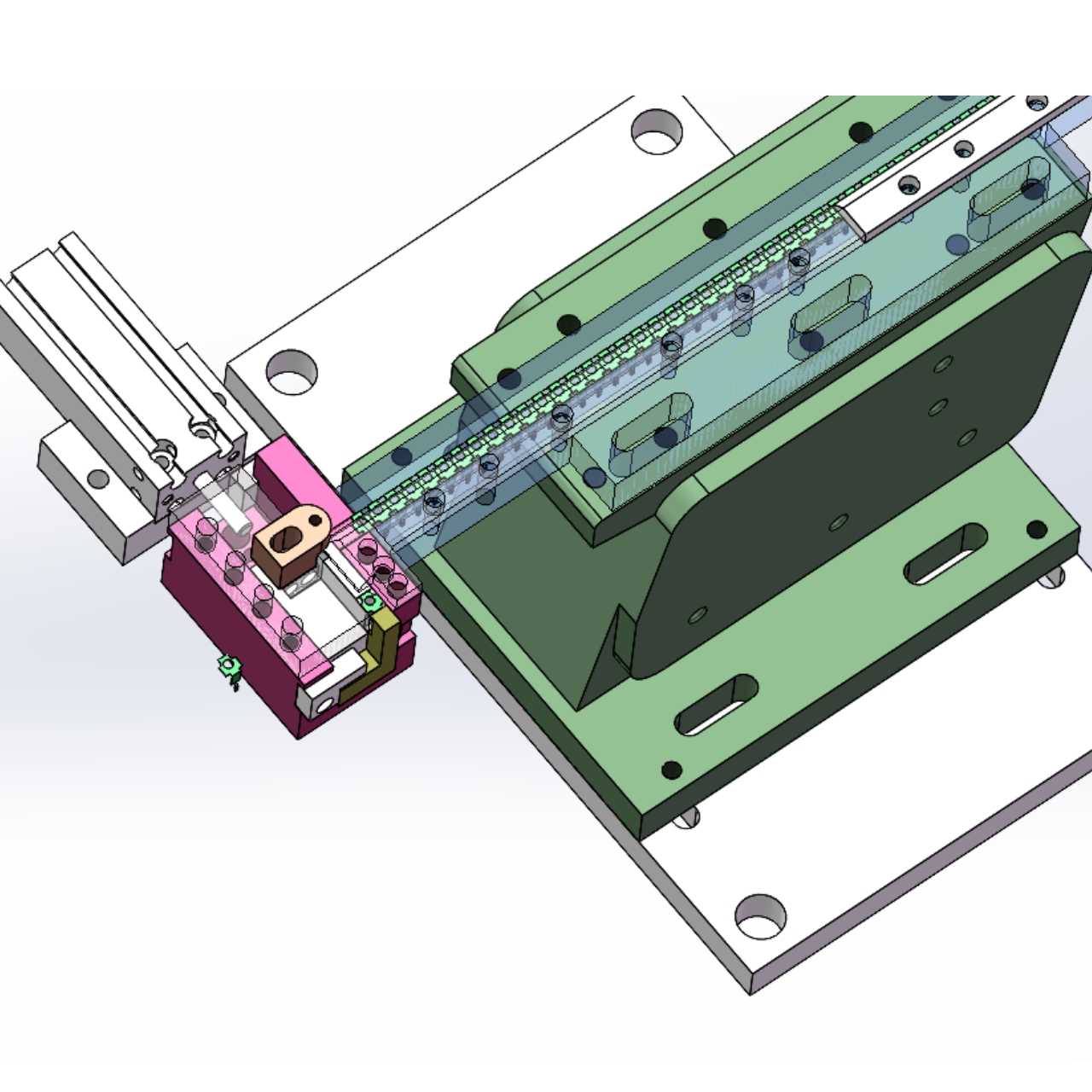

　　从实际应用场景来看，这类机构多对接冲床接料工位、自动装配线的上料位，或是二次加工的定位治具入口，适配厚度0.8-3mm、边长20-60mm范围内的L型冷轧铁板、镀锌铁板散料，无需人工逐件摆料，可将单工位上料人力成本压缩至传统人工摆料的15%以下。设备的核心功能逻辑是：散料倒入振动盘料斗后，通过盘内螺旋轨道的定向筛选，将姿态符合要求的L型铁板依次输送至出料口，卧式筒推机构在接收到料满信号后，通过直线往复动作将排序完成的工件逐件推送至指定接料位置，过程中通过轨道侧的限位挡边控制工件的出料姿态，避免L型工件的直角边卡滞在轨道接缝处。

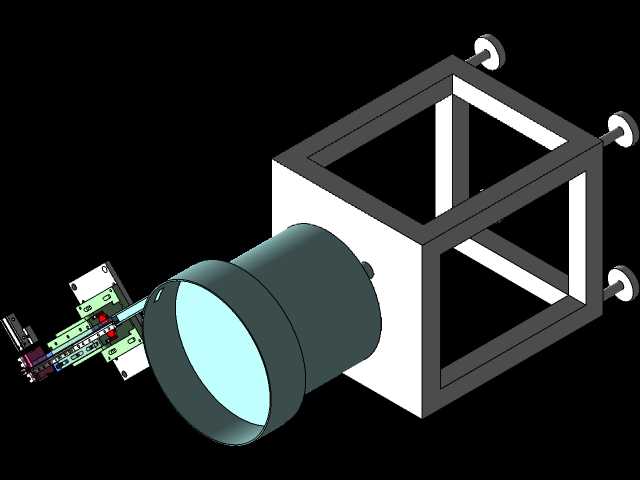

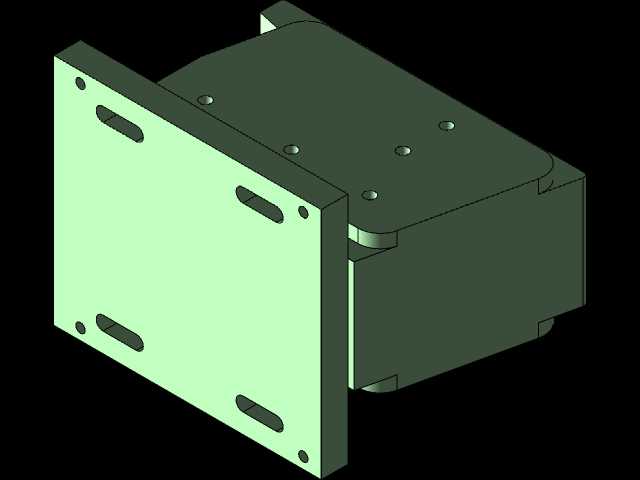

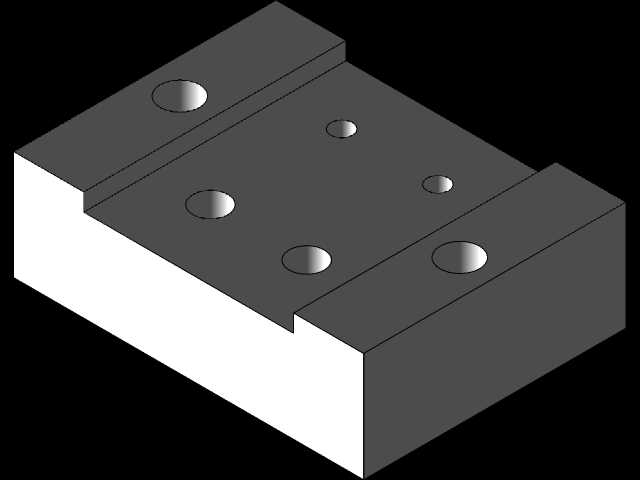

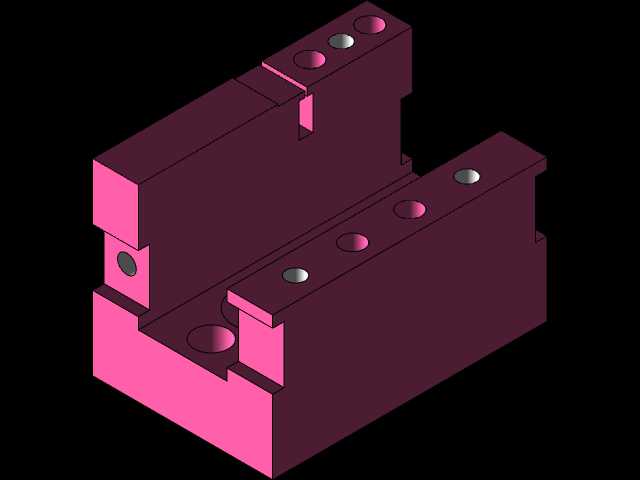

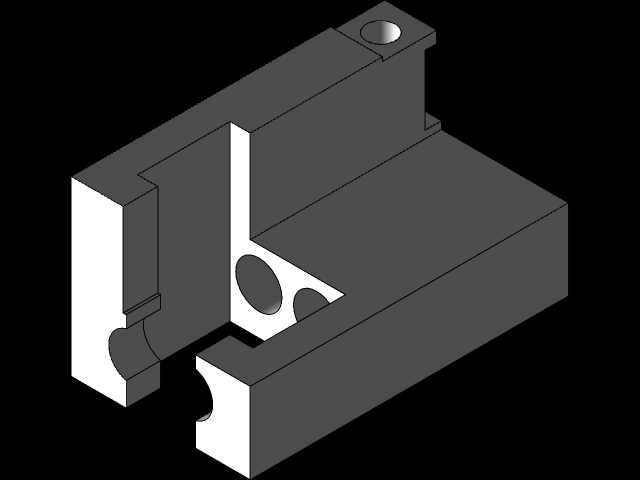

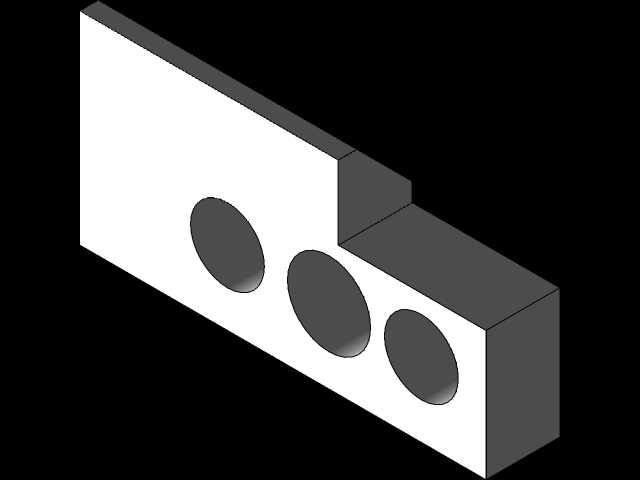

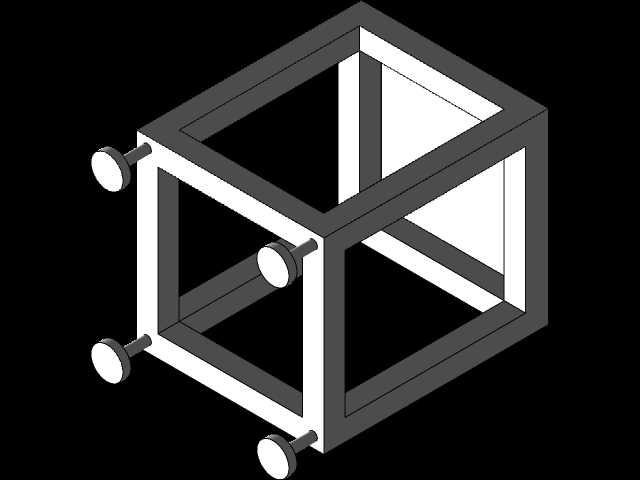

　　设计思路上，这套机构没有采用常见的直振送料轨道直连结构，而是在振动盘出料端增设卧式筒推单元，核心考虑是L型铁板存在两个垂直的折弯边，直振轨道长距离输送时容易因振动加速度波动出现工件翻身、叠料问题，短行程筒推的动作行程固定，推料块的型面完全匹配L型工件的外侧轮廓，推送过程中工件不会出现相对位移，送料重复定位精度可控制在±0.2mm以内，完全满足后续工位的取料定位要求。方管机架采用4040mm标准焊接方管制作，底部配置可调脚杯，可根据现场地面平整度调整机架水平度，避免振动盘工作时因机架倾斜导致的送料偏斜；机架台面预留振动盘安装孔位与筒推机构的调节腰型孔，安装时可根据实际工件尺寸调整筒推机构与振动盘出料口的对接间隙，间隙调整范围在0-5mm之间，适配不同厚度的铁板送料需求。

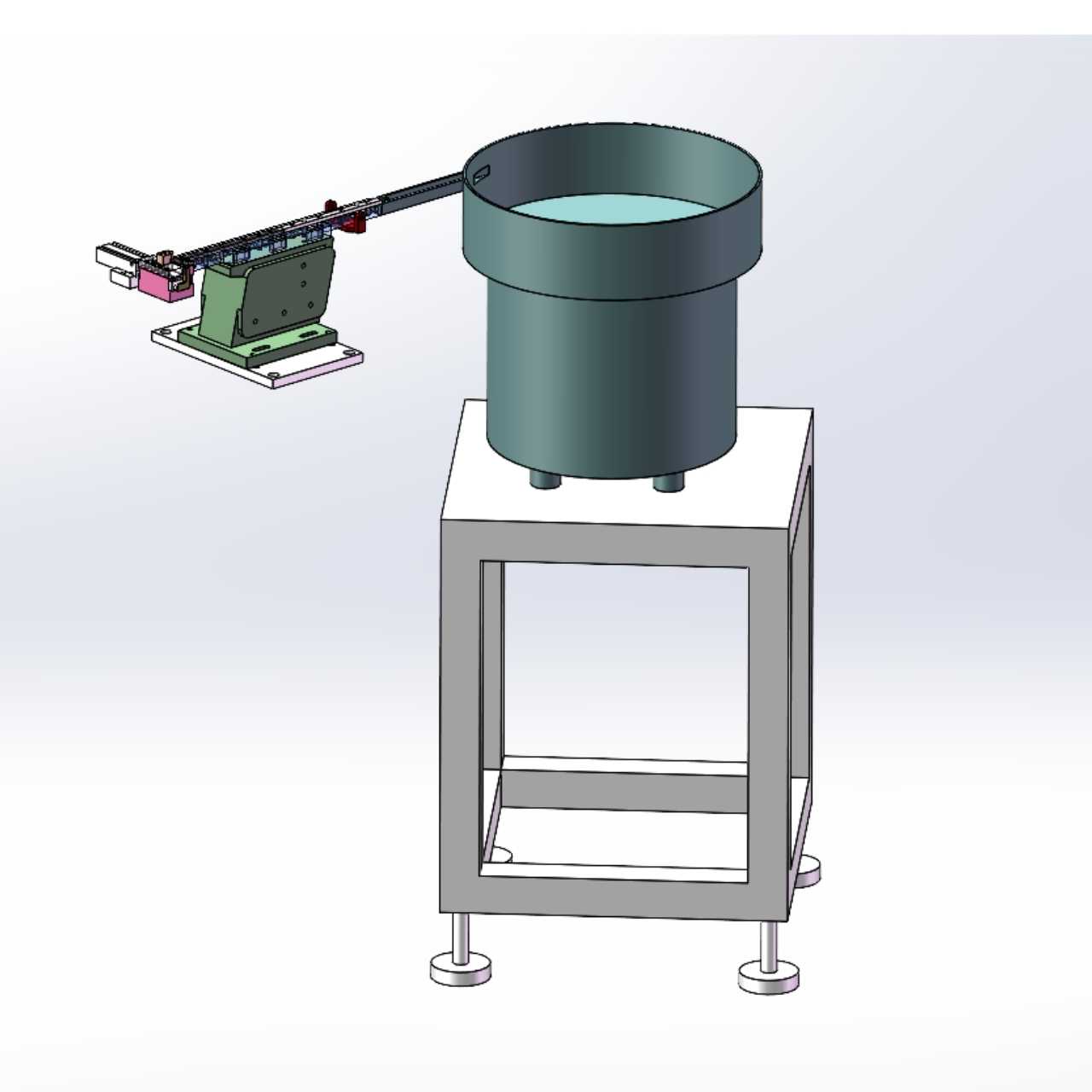

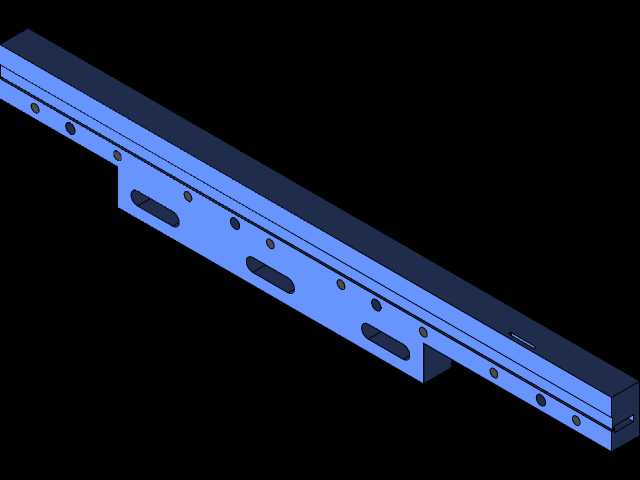

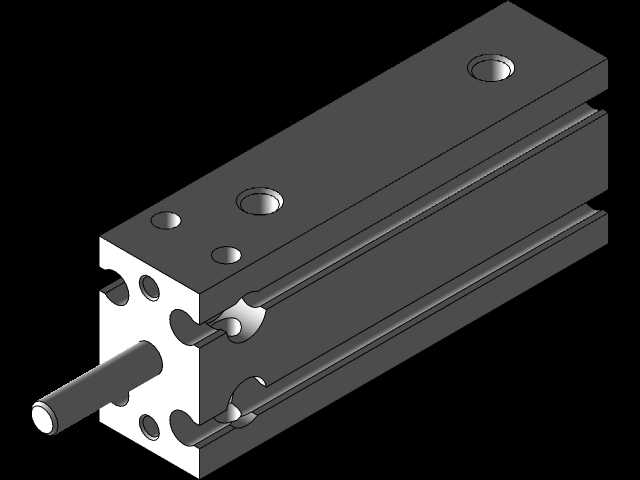

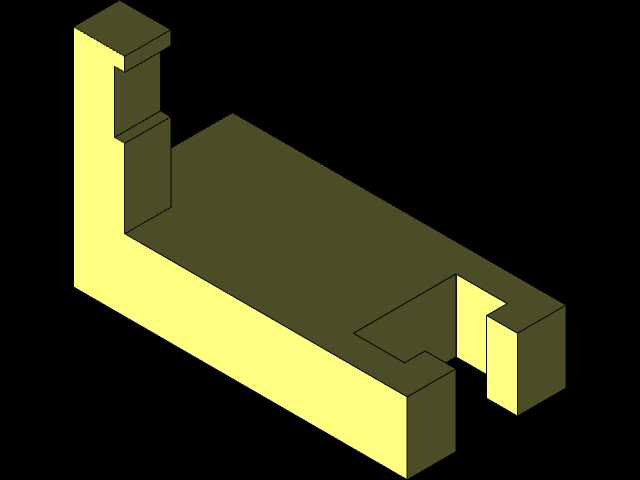

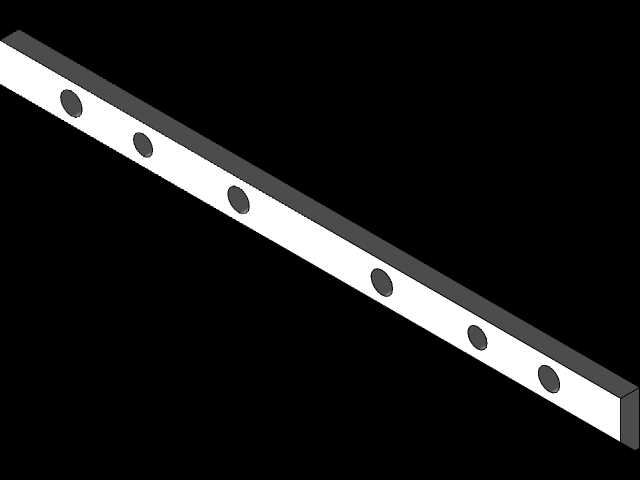

　　从安装边界来看，整套机构的占地投影尺寸约为850mm600mm，机架台面高度为750mm，符合常规工业设备的操作高度设计，振动盘料斗直径为350mm，单次可容纳约1200件L型铁板散料，补料间隔可达到45分钟以上，无需操作人员频繁补料。筒推机构的驱动采用标准直线气缸搭配线性导轨导向，推料行程可通过气缸尾部的限位螺母进行微调，行程调整范围为0-80mm，可匹配不同长度尺寸的L型工件推送需求；轨道部分采用Cr12MoV材质淬火处理，表面硬度达到HRC58-62，长期与铁板摩擦不会出现明显磨损，轨道的出料端设计有落料检测槽，可安装光纤传感器检测工件是否到位，避免空推、叠推问题。

　　实际投产调试过程中，需要重点关注振动盘的振动频率与筒推机构的动作节拍匹配，振动盘的出料速度需略高于筒推的推料速度，保证出料口始终有1-2件待推送工件，同时要控制振动盘的料斗内工件存量，存量过多会导致盘内工件挤压卡滞，存量过少则会出现出料空挡，影响送料连续性。方管机架的焊接处需做去应力处理，避免长期受振动盘的交变振动影响出现焊缝开裂，脚杯的调节需保证四个支撑点受力均匀，避免设备运行时出现异常晃动。这套机构的结构模块化程度较高，振动盘、筒推单元、机架均可单独拆分更换，后续如果更换其他规格的异形小工件，仅需更换振动盘内的轨道附件与筒推的推料块即可完成适配，改造成本仅为全新设备的30%左右，非常适合多品种小批量的五金加工车间使用。
