多工位全自动医疗零件组装设备

　　这套设备主要面向一次性医疗耗材、小型精密医疗五金与塑胶件的批量组装工序，适配洁净车间内的连续化生产场景，可替代传统人工逐工位装配的作业模式，解决医疗零件组装过程中人工接触带来的污染风险，同时规避人工装配一致性差、效率波动大的问题，适配十万级洁净车间的安装使用要求，设备外表面无卫生死角，所有钣金接缝做打胶密封处理，避免积尘积垢，符合医疗产品生产的卫生管控规范。

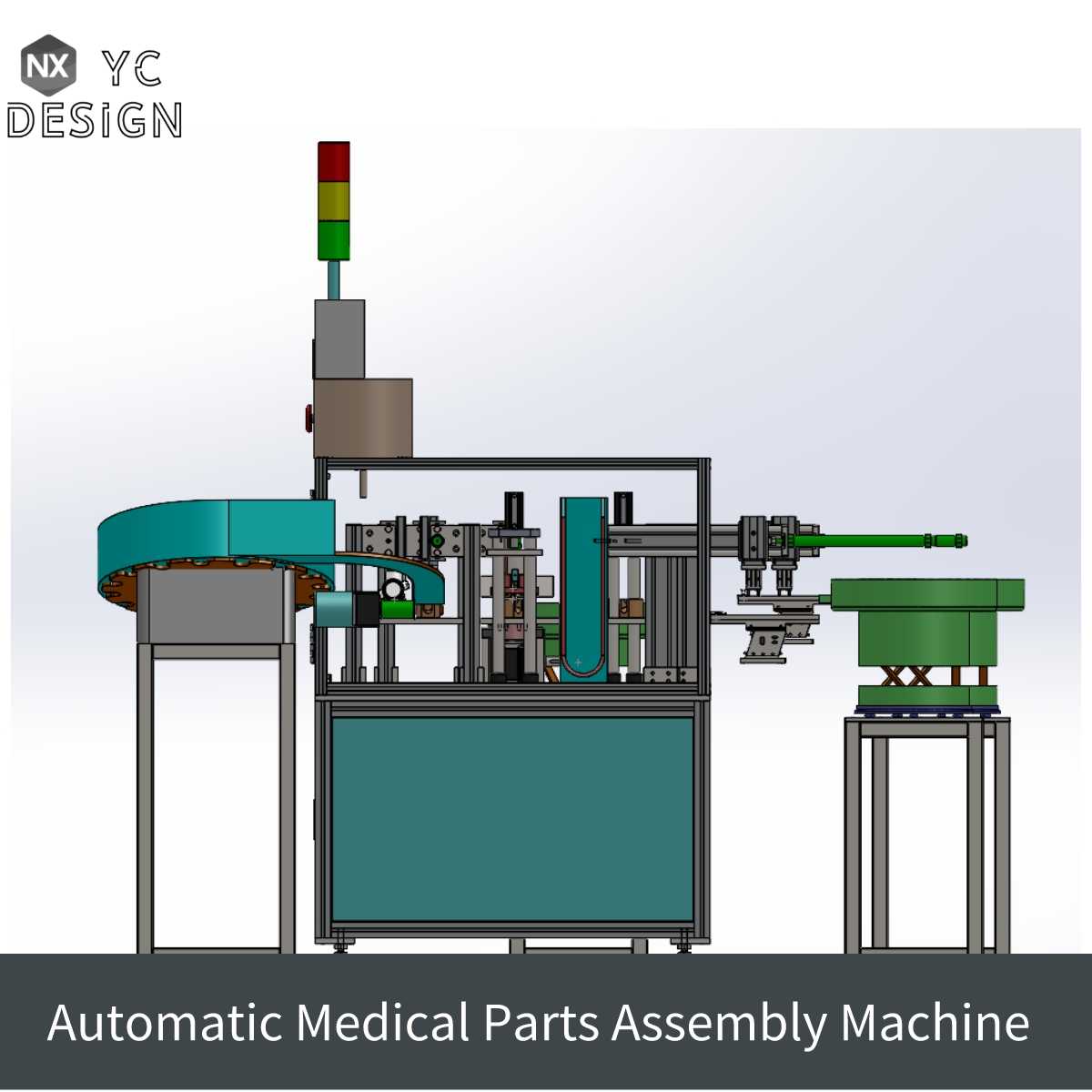

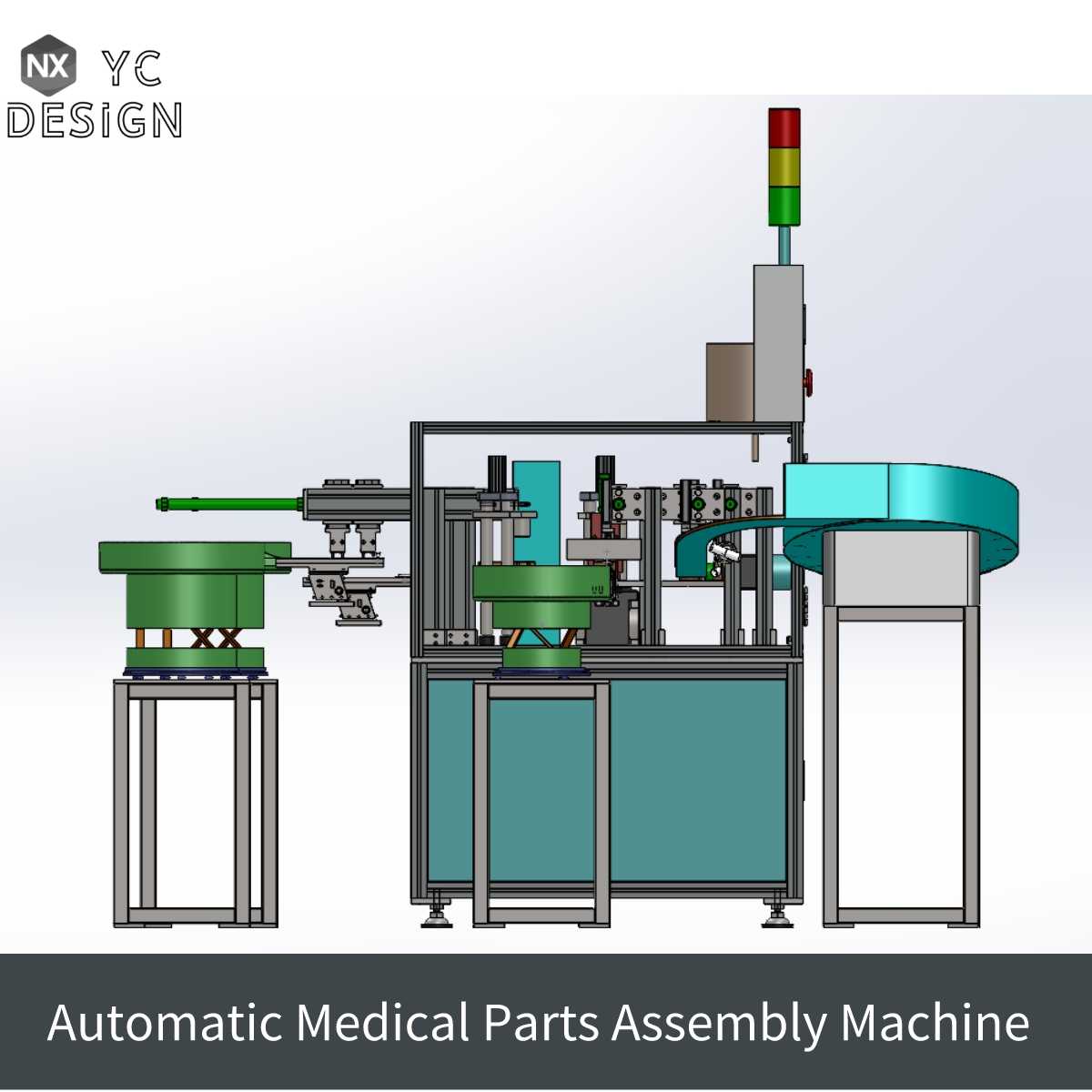

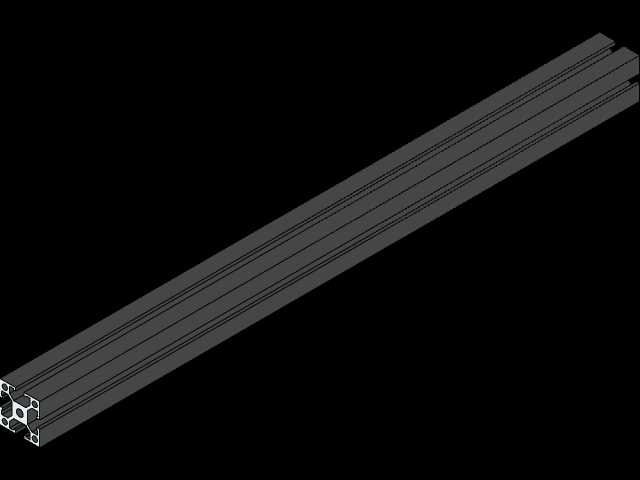

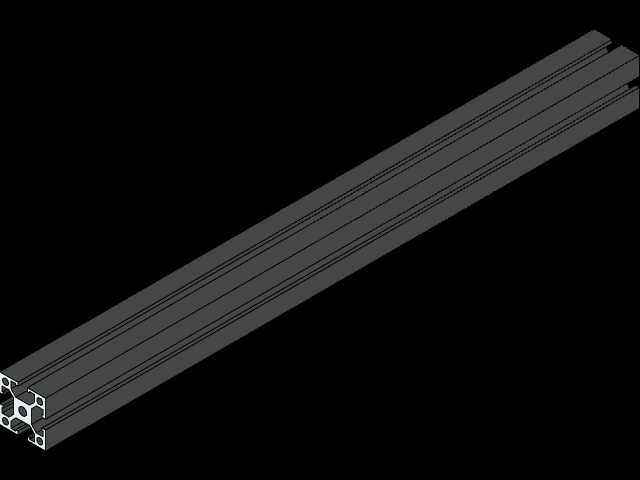

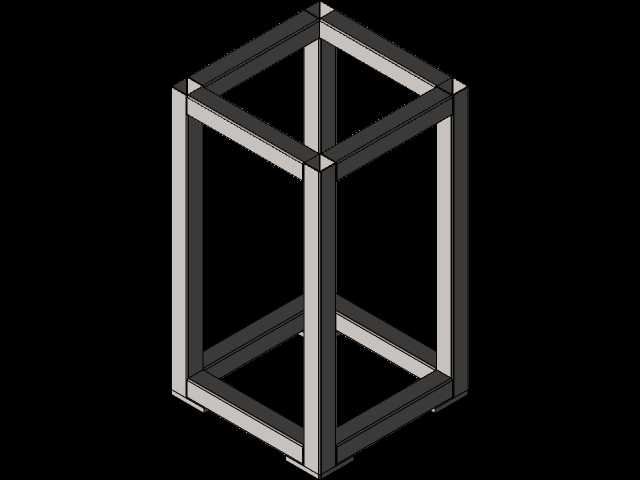

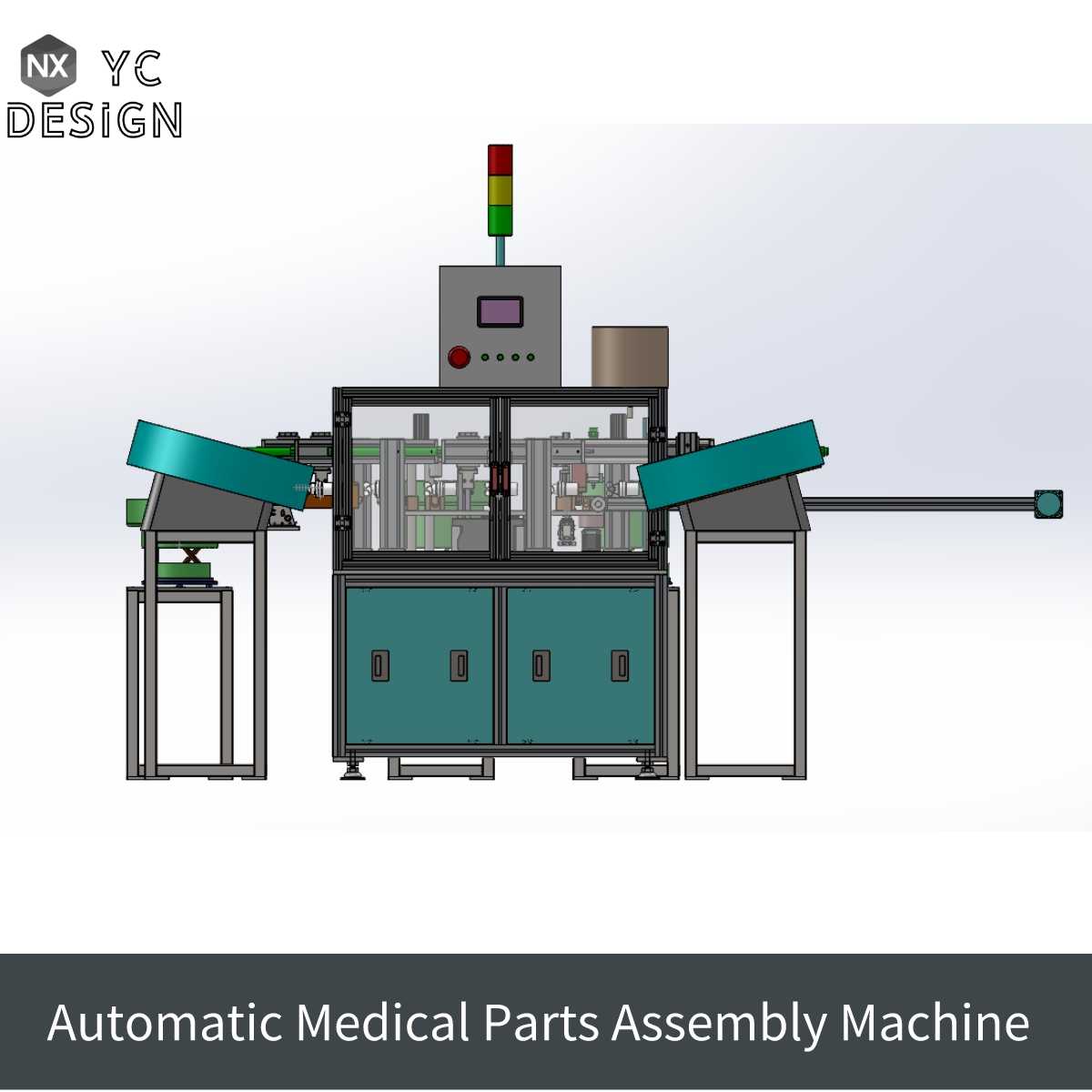

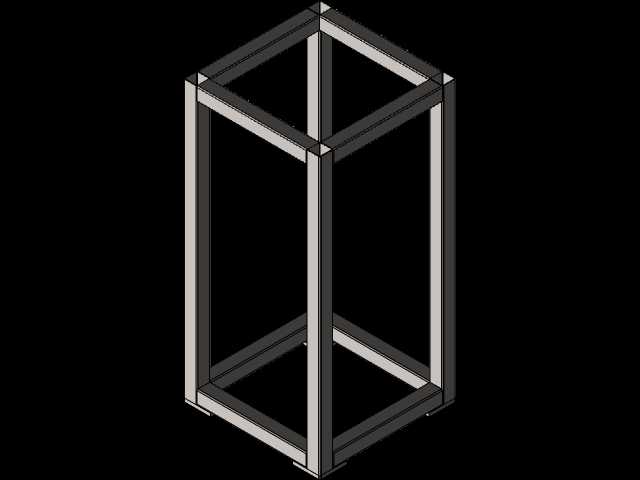

　　设备整体采用方通焊接机架作为承载基体，底部配置可调脚杯与万向脚轮组合，方便设备移位与水平校准，安装时需预留周边不小于800mm的操作维护通道，主机主体宽度控制在1800mm范围内，长度含进出料输送段约3200mm，整机高度不含顶部三色警示灯为1750mm，警示灯安装后总高2100mm，可适配常规洁净车间的层高与吊顶布局，无需额外改造车间空间。机架下部设置独立电气安装舱与气动元件安装舱，强弱电分离布线，气动回路配置三联件与独立调压阀组，每个工位的气压可单独调节，适配不同装配力度的需求。

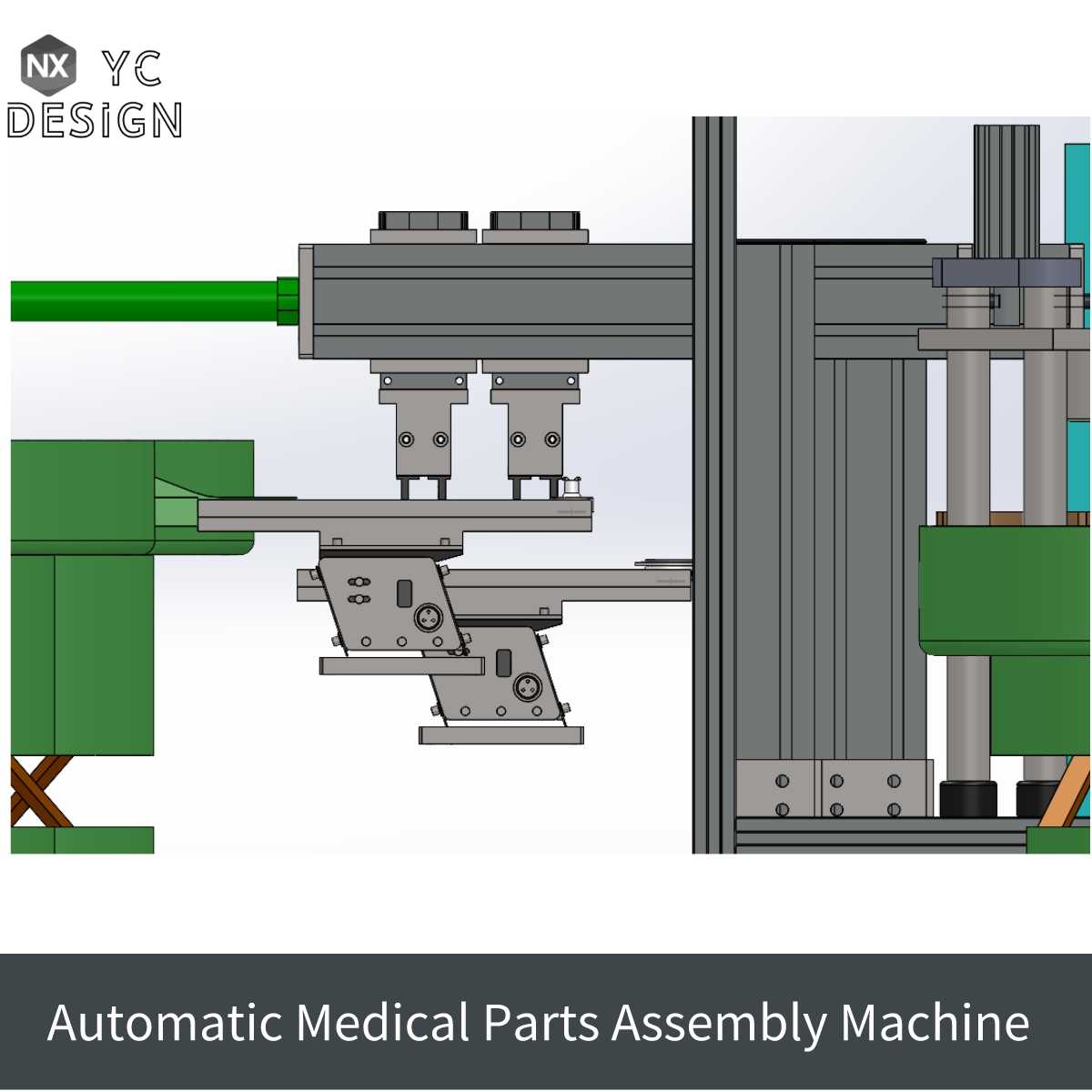

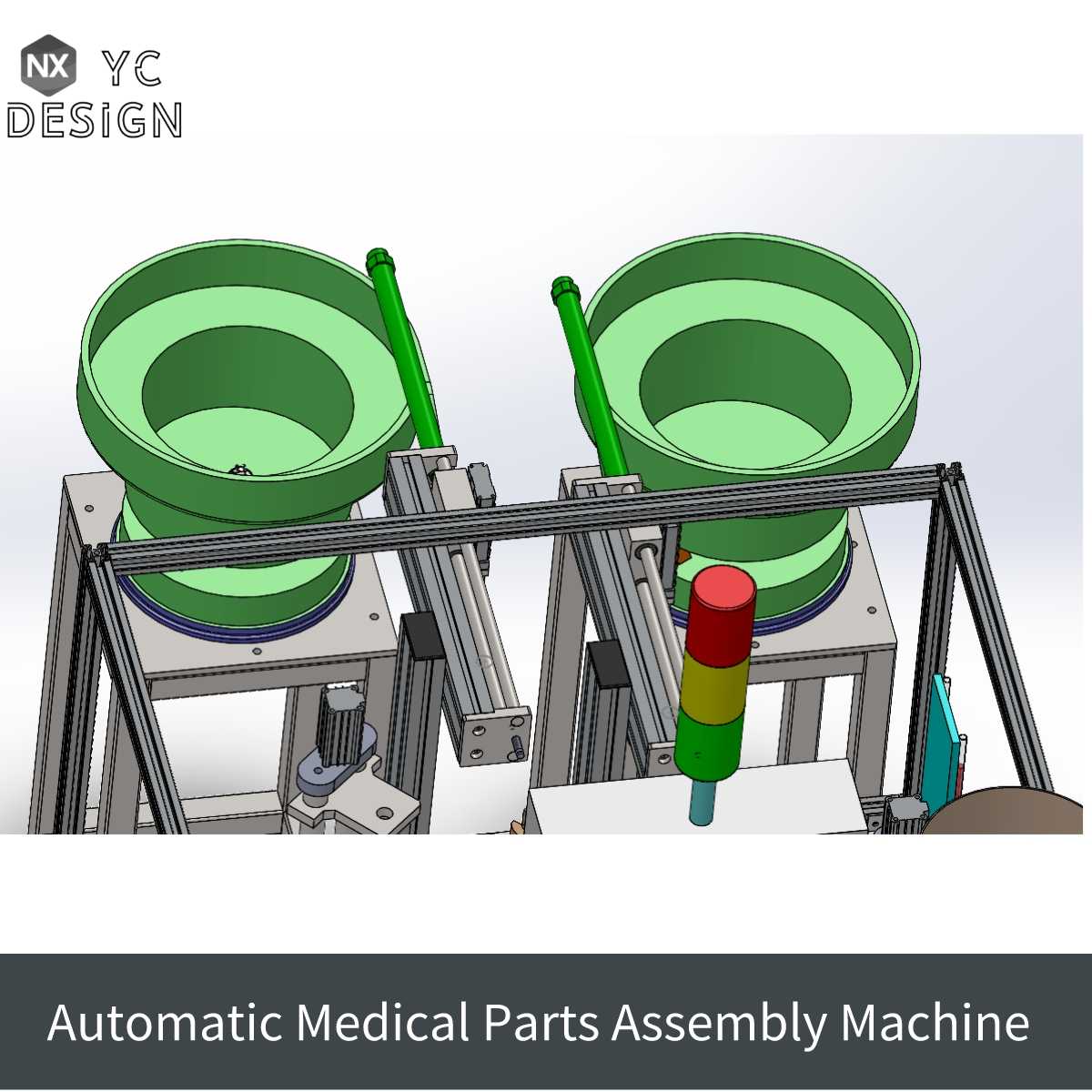

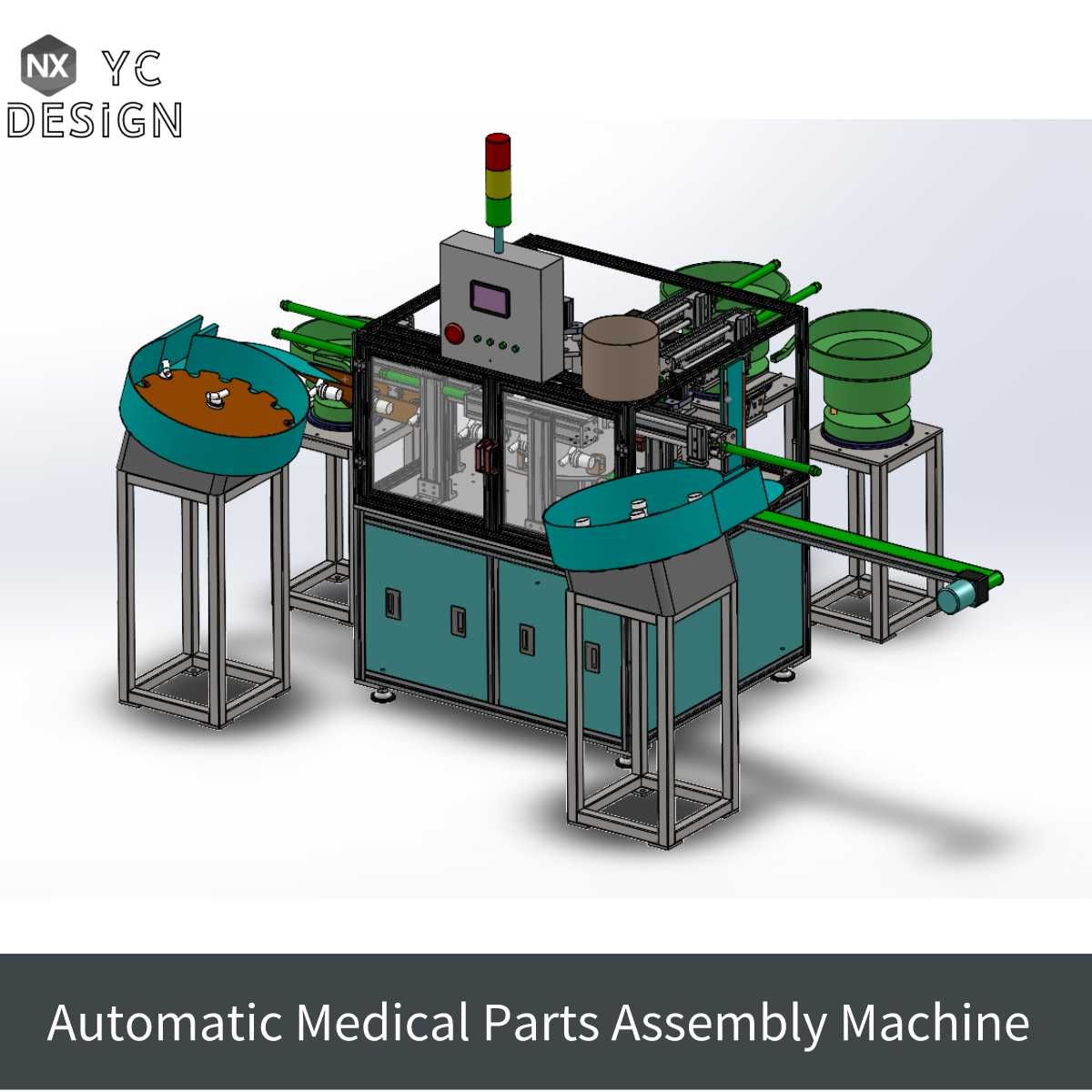

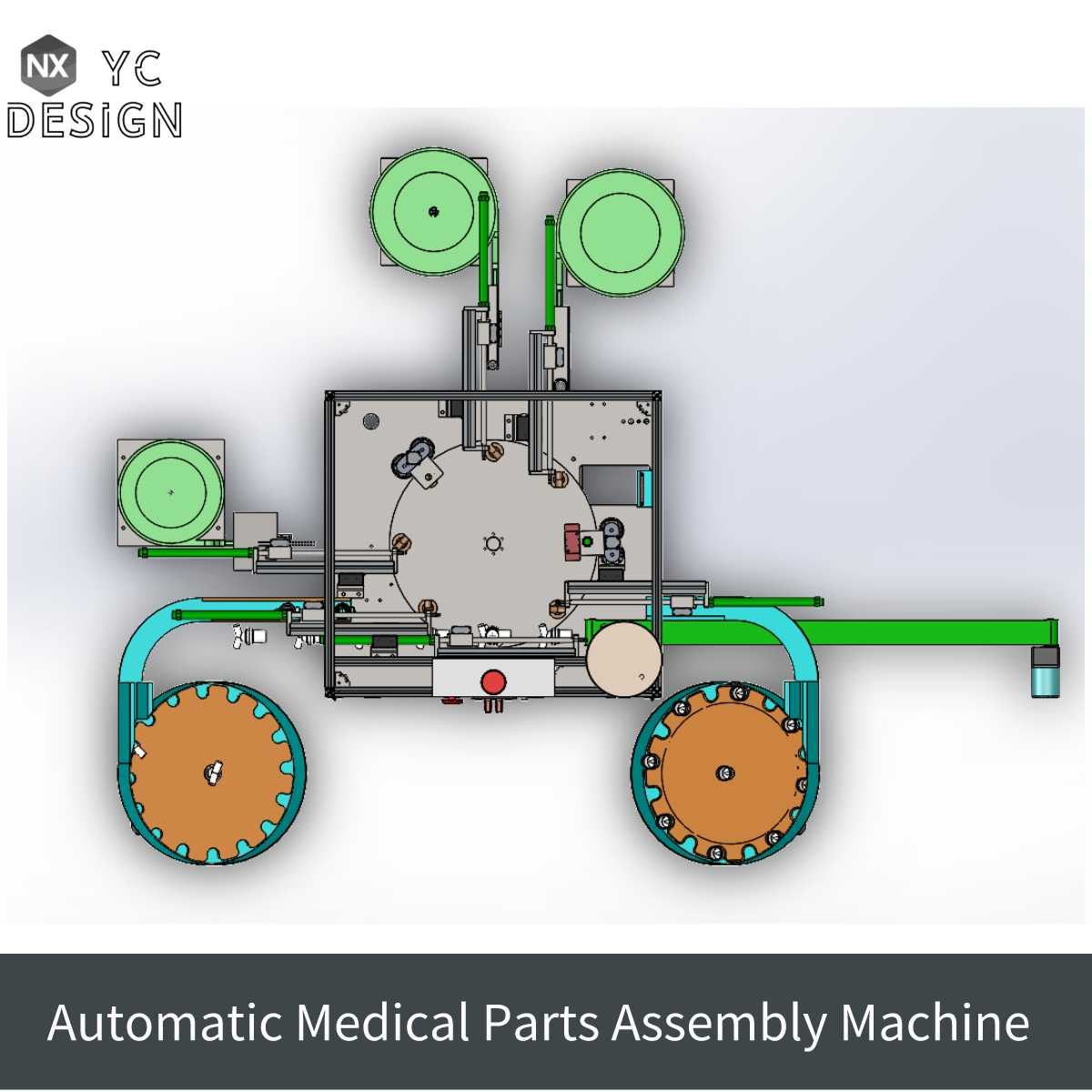

　　送料单元采用四组振动盘布局，分别对应不同规格的待组装零件，振动盘与主机衔接处设置直振送料轨道，轨道末端配置分料机构与到位检测传感器，确保每次送料仅放行单个零件，避免叠料、卡料引发的设备停机。其中针对易产生静电的塑胶类医疗零件，送料轨道表面做防静电涂层处理，避免静电吸附导致的零件定位偏移。主机中部为转盘式多工位装配核心，转盘采用硬质阳极氧化铝合金材质加工，平面度控制在0.02mm以内，每个工位设置定制化的零件定位夹具，夹具采用快换式设计，更换产品型号时仅需更换对应夹具块，无需重新调整整体转盘定位，可缩短换型调试时间。

　　装配工位根据医疗零件的组装工序依次排布，涵盖零件上料定位、零件压合、卡扣装配、气密性初检、成品下料等工序，每个工位配置独立的执行机构，压装工位采用伺服电缸作为压装动力，可实时反馈压装力与压装位移数据，压装精度控制在±0.01mm，压装力范围可根据零件装配需求在0-500N之间调整，避免压装力过大损坏医疗零件，或压装力不足导致装配不到位。设备的安全防护采用全透明亚克力安全门，安全门配置安全联锁开关，任意一扇安全门打开时设备立即停止运行，避免操作人员误入运动区域引发安全事故，顶部安装的三色警示灯可实时反馈设备运行状态，绿色为正常运行，黄色为待料预警，红色为故障停机，方便现场操作人员快速识别设备状态。

　　出料端配置皮带输送线，将组装完成的成品输送至下一检测或包装工序，输送线速度可与主机生产节拍匹配调节，输送线两侧设置挡边，避免零件掉落。设备的控制单元采用PLC作为核心控制元件，搭配触控式人机界面，操作人员可在界面上设置生产参数、查看生产计数、查询故障代码，所有操作按钮均设置在设备正面的操作面板上，布局符合人体工程学要求，操作人员站立即可完成所有常规操作。在设计过程中，所有运动部件均做润滑密封处理，避免润滑油滴落污染生产环境，与零件直接接触的夹具、轨道部件均采用304不锈钢或医用级非金属材质加工，可耐受常规医用酒精消毒擦拭，不会与医疗零件产生材质反应。设备的节拍可根据组装零件的复杂度调整，常规小型医疗零件的组装节拍可达20-30件/分钟，相比人工作业效率提升4倍以上，同时组装良率可稳定控制在99.5%以上，避免人工装配的漏装、错装问题。
