带刹车万向重载工业脚轮结构设计

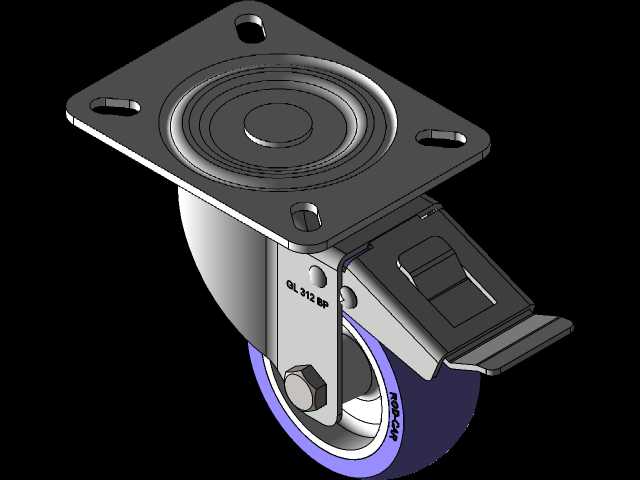

　　这款带刹车的万向脚轮，是工业场景里实现设备移位与定点固定的核心支撑部件，日常在车间周转工装、仓储货架、中小型加工设备、商用移动操作台的底部都能见到这类结构的身影，单轮承载覆盖中重载区间，适配多数需要频繁移位又要在作业时保持位置稳定的工业场景。从结构设计逻辑来看，顶部采用方形法兰安装板，四个角预留长圆形安装孔，这类孔型的设计初衷是抵消安装面的孔位加工误差，安装时不需要严格对齐孔位的绝对坐标，只要孔位落在长圆孔的行程范围内就能顺利完成固定，适配不同加工精度的设备底部安装面，安装板下方集成平面推力回转结构，内置的回转支承可以实现360度水平方向自由旋转，转向时的摩擦阻力经过结构优化，即便在满载状态下，

　　人工推动设备转向也不需要施加过大的推力，不会出现转向卡滞、偏摆的问题。刹车结构采用侧置脚踏式设计，制动踏板延伸至脚轮侧方，作业人员不需要弯腰，用脚踩踏踏板就能触发双重制动：一方面刹车片会紧紧抵靠住轮面，限制滚轮的径向转动，另一方面制动结构会同时锁死顶部的回转支承，限制整个支架的水平转向，双重锁止的设计能避免设备停在有轻微坡度的地面时出现溜滑、转向偏移的问题，解锁时只需要用脚挑动踏板上沿就能复位，操作逻辑符合工业现场的作业习惯，不需要额外借助工具就能完成制动状态切换。滚轮部分采用聚氨酯包胶结构，轮芯为硬质金属材质，外层聚氨酯的邵氏硬度经过调校，既能够保证足够的承载能力，避免长时间重载下出现轮面压溃变形，

　　又能在滚动时降低与地面的摩擦噪音，不会划伤环氧地坪、瓷砖、实木地板等常见的工业及商用地面，轮面的圆弧过渡设计可以降低过坎时的冲击，经过地面接缝、小尺寸障碍物时不会出现明显的卡顿。支架部分采用加厚钢板冲压成型，表面做电泳防锈处理，在潮湿、多粉尘的车间环境下也不容易出现锈蚀剥落的问题，轮轴与支架的连接位置加装耐磨衬套，长期往复转动下的磨损量控制在极低水平，能有效延长脚轮的整体使用寿命，避免频繁更换配件带来的运维成本上升。从安装边界来看，方形安装板的边长适配市面上多数标准设备的底部安装位，安装孔的孔距符合通用工业脚轮的安装尺寸规范，不需要对设备底部做额外的打孔改造就能直接替换同规格的旧脚轮，整体安装高度经过优化，

　　不会因为加装脚轮导致设备整体抬升过高，影响设备的操作高度与重心稳定性。在实际选型应用中，这类脚轮通常四个为一组使用，根据设备的总重量预留足够的承载安全系数，一般单轮承载按照总重量的1.3倍以上选型，就能避免个别脚轮受力过载导致的结构损坏，在有油污、弱腐蚀介质的场景下使用时，支架的防锈层和聚氨酯轮面也能保持稳定的性能，不会因为短期接触腐蚀介质就出现性能衰减。建模过程中对各个运动部件的配合间隙做了精准还原，回转结构的配合公差、刹车结构的触发行程、轮轴的转动间隙都按照实际工业产品的装配公差设定，既保证各个部件能灵活运动，又不会出现间隙过大导致的晃动问题，模型的各个零件都做了独立的结构拆分，能清晰看到内部的衬套、铆钉、弹簧等细小零件的装配关系，对于需要做脚轮选型、设备移动结构设计的工程师来说，可以直接参考这个结构的尺寸参数与配合逻辑，调整适配到自己的设计方案中，不需要从零开始测绘实物，能有效缩短结构设计的周期。
