4英寸旋转式重载工业脚轮结构设计

　　这款4英寸规格的旋转式工业脚轮，是工业场景中设备移位、工位调整环节极为常用的移动支撑部件，日常在车间周转台车、小型加工设备机座、仓储货架、工装夹具台架上都能见到这类部件的身影，核心作用是在保证设备静置稳定性的前提下，降低设备移位时的摩擦阻力，让重型负载的移位操作无需额外吊装设备即可完成，大幅提升车间内工位调整、物料周转的效率。

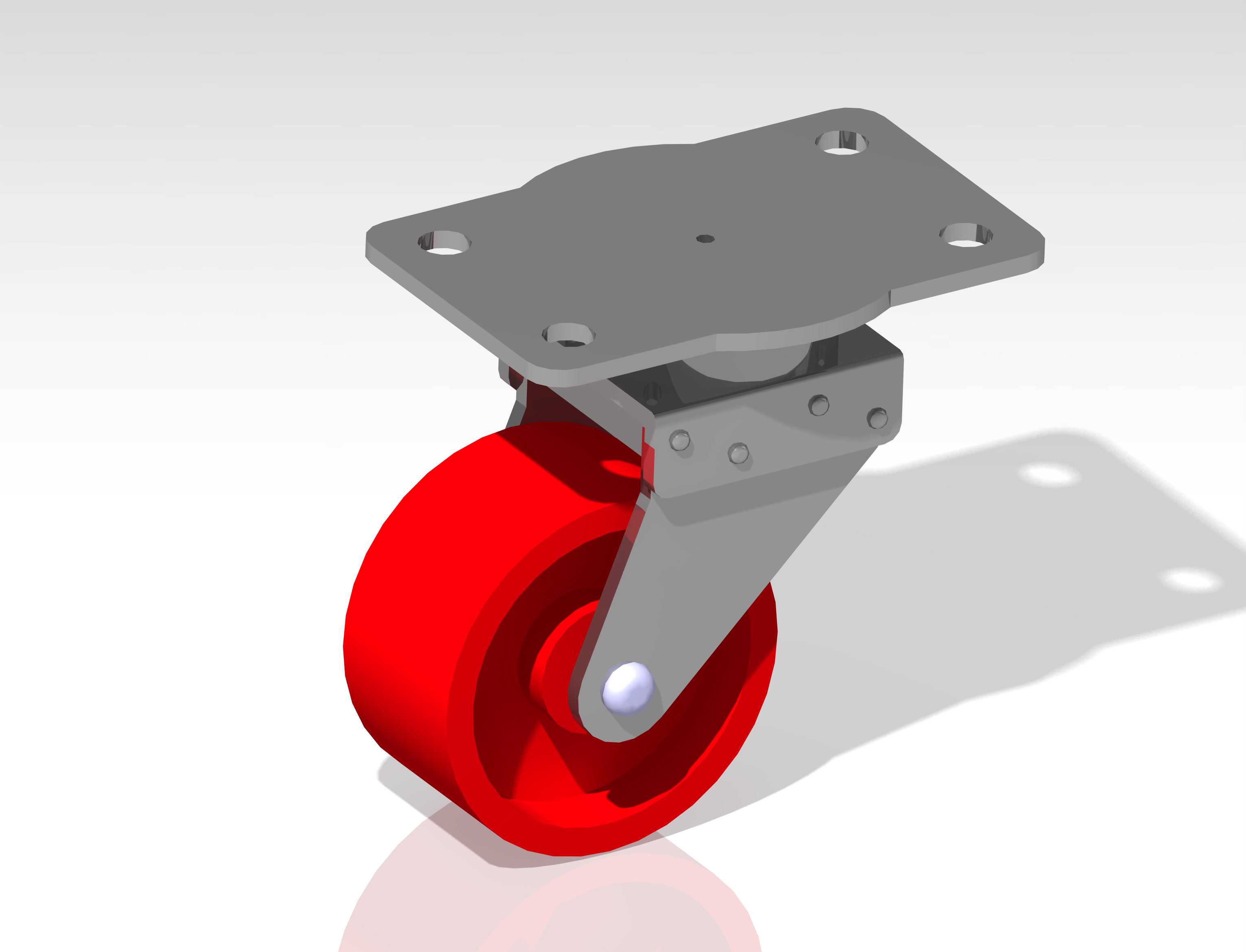

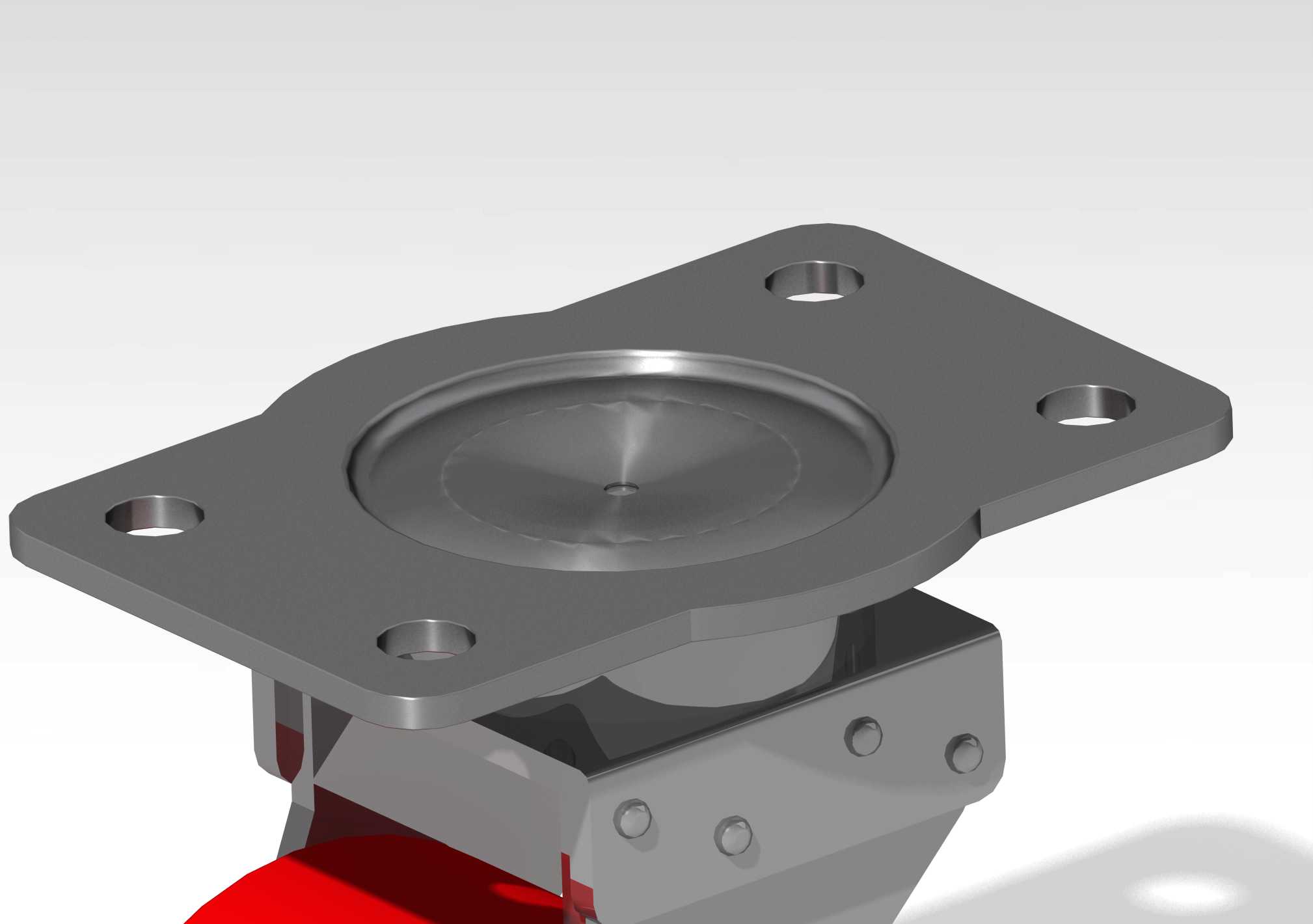

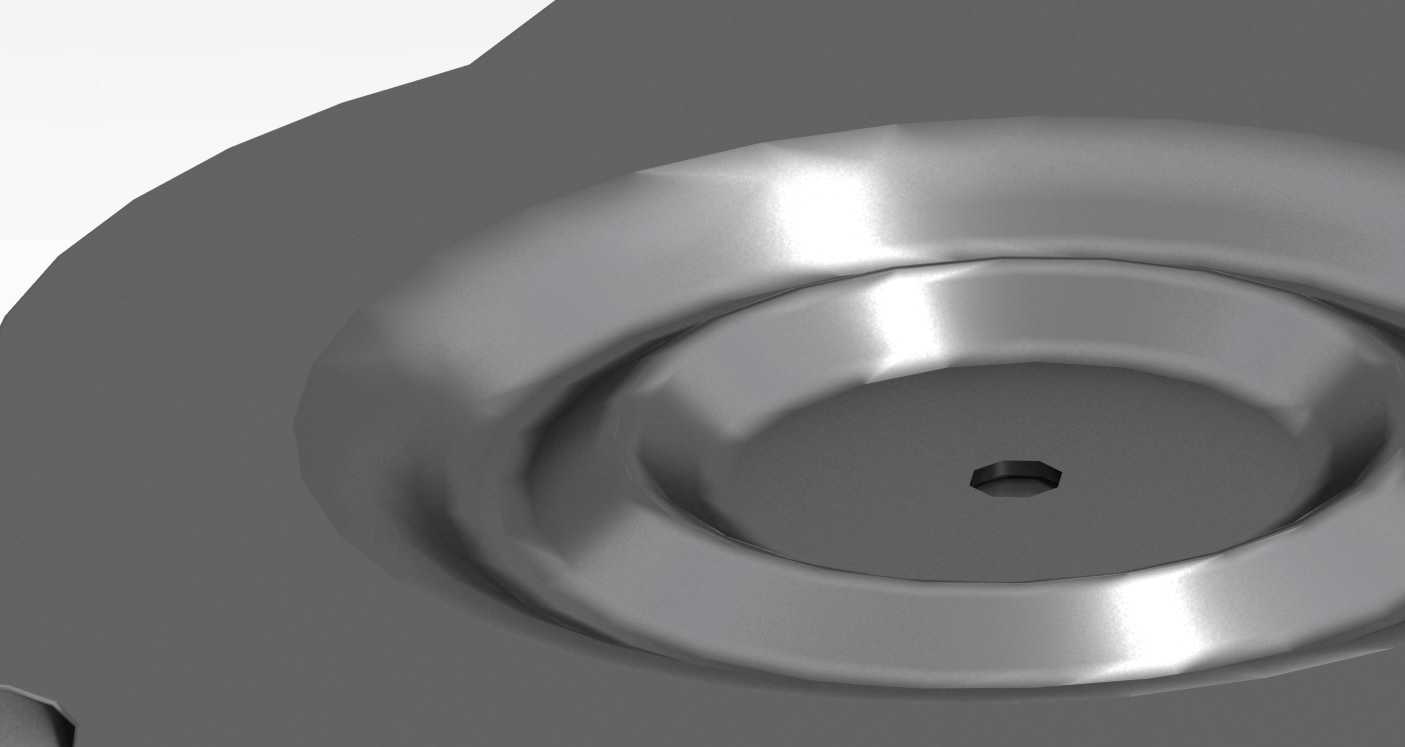

　　从结构设计逻辑来看，这款脚轮采用顶部法兰安装的结构形式，方形安装板上预留四个对称分布的安装孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，安装板的平面度公差控制在0.2mm以内，保证安装后脚轮与设备底座完全贴合，避免局部应力集中导致安装板变形或螺栓松动。安装板下方集成回转支承结构，这也是脚轮实现360度旋转功能的核心，回转结构采用内置钢珠的滚道设计，滚道经过淬硬处理，表面硬度达到HRC55-60，可承受径向与轴向的复合载荷，即使在满载状态下转动也不会出现卡滞、晃动的问题，转向时的阻力极小，操作人员无需施加过大的推力即可改变设备的移动方向。

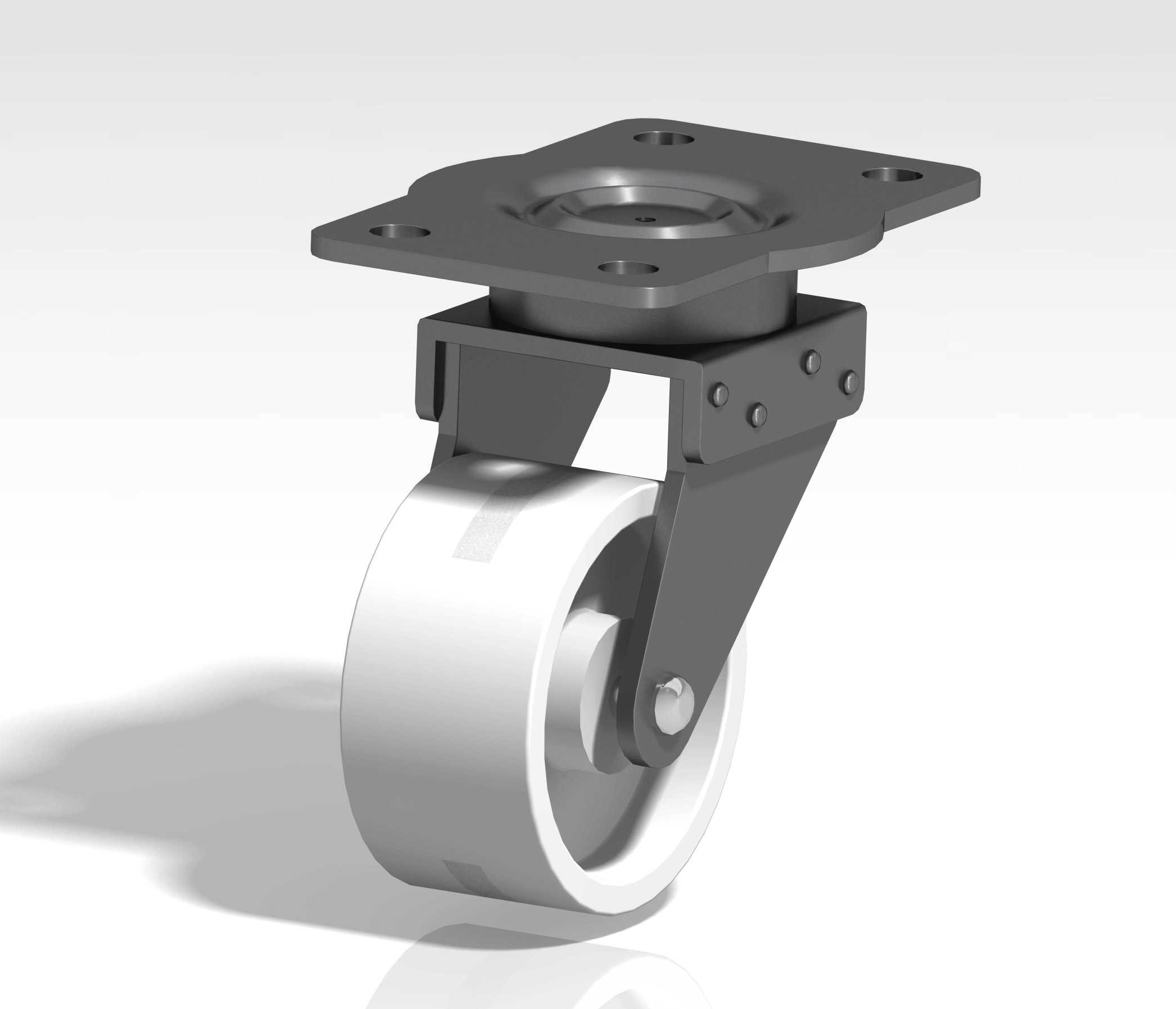

　　支架部分采用加厚钢板冲压焊接成型，支架侧板与顶部回转座之间采用满焊连接，焊缝经过打磨处理无焊渣、虚焊缺陷，支架的折弯角度经过精准计算，保证轮子安装后两侧间隙均匀，不会出现轮体与支架摩擦的问题。轮体采用单轮辐式的尼龙加玻纤材质，轮面宽度达到50mm，较窄轮面的脚轮接地比压更小，滚动时的阻力更低，同时尼龙材质本身具备良好的耐磨性与抗冲击性，在车间常见的环氧地坪、水泥地面上滚动时不会产生过大的噪音，也不会对地坪表面造成划伤，轮芯部分镶嵌金属衬套，与轮轴之间采用间隙配合，轮轴采用高强度螺栓锁紧，两端加装防松螺母，避免长期使用后轮轴松脱导致轮体脱落。

　　从安装边界尺寸来看，这款脚轮的安装孔中心距为71x71mm，适配市面上多数标准设备底座的安装孔位，安装时无需额外对设备底座进行打孔改造，直接替换原有同规格脚轮即可。脚轮整体安装高度为140mm，选型时需要注意设备底部的离地间隙，避免安装后设备底部与地面发生剐蹭。轮体直径为4英寸也就是100mm，这个尺寸的脚轮单轮额定载荷可以达到300kg，四个脚轮配套使用时整体承载能力可以满足1吨以内的设备移动需求，完全覆盖普通小型加工设备、周转台车的载荷要求。

　　在实际应用场景中，这类旋转脚轮通常会搭配两个同规格的定向脚轮使用，两个定向脚轮安装在设备的前进方向后侧，两个旋转脚轮安装在前侧，转向时操作人员只需施加侧向力即可灵活改变设备的行进方向，相比四个全旋转脚轮的配置，这种搭配方式的直行稳定性更好，不会出现推行时左右跑偏的问题。如果设备需要长期固定在某个工位，也可以选择带刹车版本的同型号脚轮，刹车装置可以同时锁定轮体转动与支架旋转，保证设备静置时不会出现意外滑移。

　　建模过程中需要重点关注几个配合公差的控制，首先是回转支承的滚道与钢珠的配合，间隙过大会导致转向时晃动明显，间隙过小则会导致转向阻力过大，甚至出现卡滞；其次是轮体衬套与轮轴的配合，需要保证轮体转动顺畅无旷量，同时要预留润滑脂的填充空间，方便后期维护时加注润滑脂，延长脚轮的使用寿命；另外支架的焊接位置公差也需要严格控制，保证轮体安装后与地面垂直，倾斜角度不超过1度，避免长期偏载导致轮体不均匀磨损。

　　这类脚轮的设计没有多余的冗余结构，所有结构都围绕承载、转动、安装三个核心功能展开，没有华而不实的装饰性结构，完全符合工业部件的设计逻辑，在进行设备设计选型时，除了考虑单轮的额定载荷，还需要根据地面的平整度、使用环境的腐蚀性等因素选择合适的轮体材质，比如在有油污、腐蚀液体的场景，可以选择聚氨酯轮面或者不锈钢支架的版本，在有防静电要求的车间，则需要选择防静电轮面的脚轮，避免静电积累对电子元器件造成损伤。
