带减震支架的重载工业脚轮结构设计

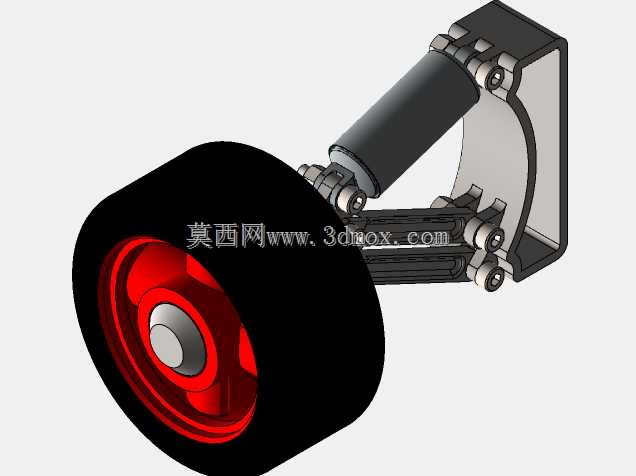

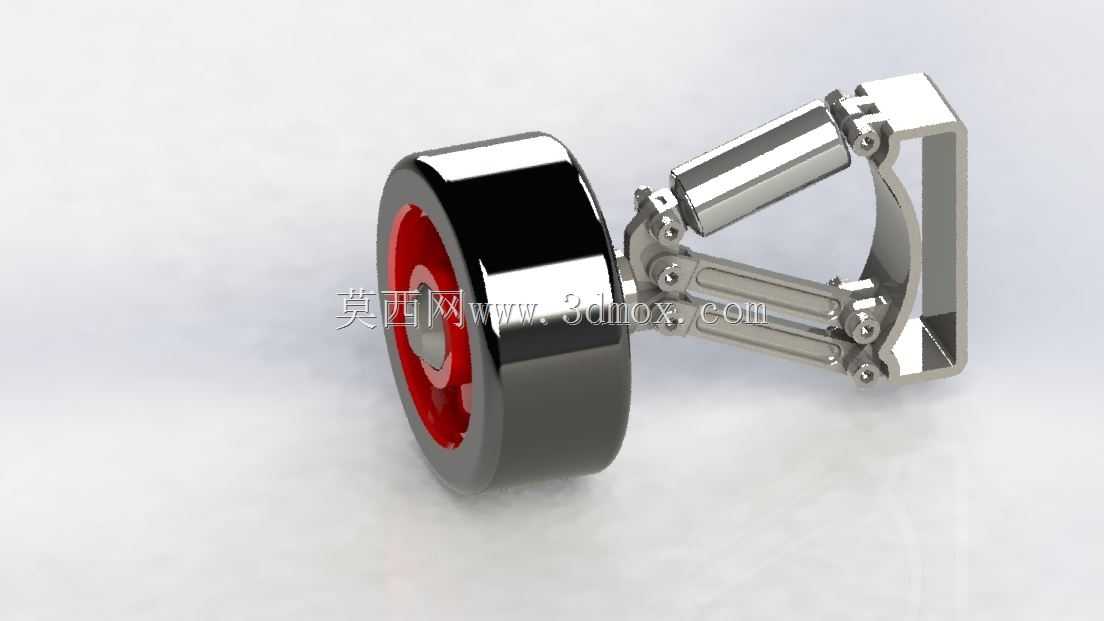

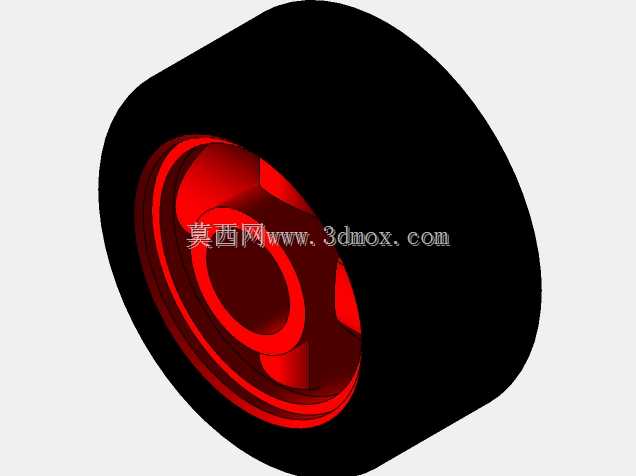

　　这款带减震支架的行走轮结构，核心适配工业场景中对行走缓冲有明确要求的移动设备，常见于车间周转AGV、重型工具柜、移动式工装台、小型物流转运车的底部行走端，也可用于非标自动化设备的移动支撑部位，解决硬质地面行走时的震动传导问题，避免设备内部精密元器件受颠簸冲击出现松动、精度偏移的情况。从结构设计逻辑来看，轮体采用金属轮毂外包高弹性耐磨轮面的组合，轮毂内侧设置红色限位挡圈，既可以约束轮面的轴向窜动，也能在轮体受侧向力时避免轮面脱胶移位，轮面材质选用高耐磨聚氨酯类材质，行走时不会划伤环氧地坪、水泥固化地坪等常见工业地面，同时具备较低的滚动阻力，推动设备时无需过大的初始推力。支架部分采用多连杆铰接式减震结构，而非传统的固定刚性支架，

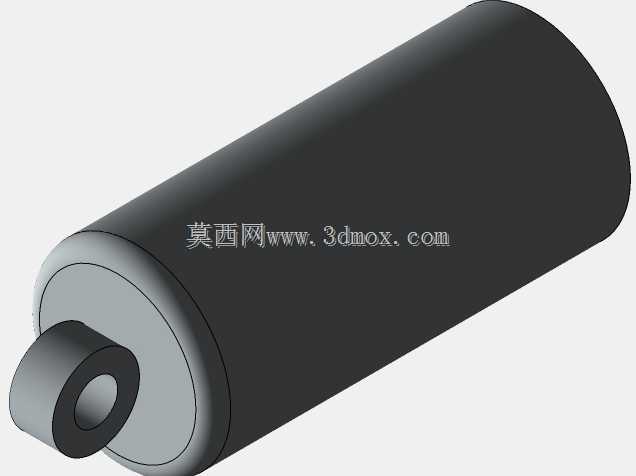

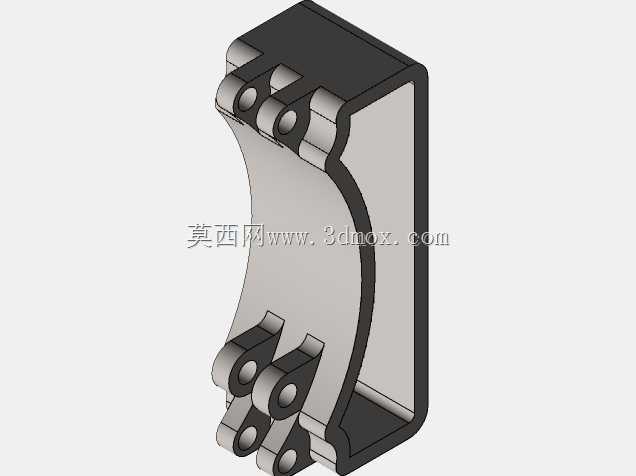

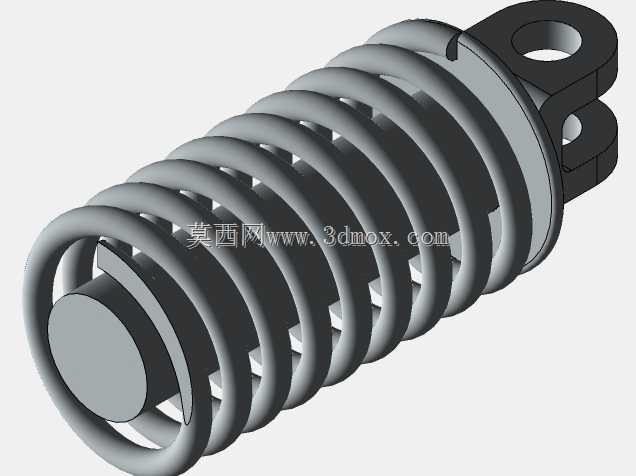

　　铰接点全部采用销轴加耐磨衬套的连接方式，保证转动副长期使用不会出现旷量，减震单元采用斜置布置的弹性阻尼部件，相比垂直布置的减震结构，能同时吸收垂直方向的颠簸震动和水平方向的启动、制动冲击力，避免设备启停时出现明显的顿挫晃动。支架顶部采用标准安装接口，适配常见的设备底板安装孔位，安装边界上，轮体直径适配100-150mm的常用重载脚轮规格，支架整体宽度控制在轮体宽度的1.2倍以内，不会额外占用过多设备底部的安装空间，转向部位集成在支架上部的铰接座内，可实现360度自由转向，转向阻尼经过匹配设计，推行时不会出现轮体摆振的情况。在实际工况适配中，这款脚轮的单轮额定载荷可覆盖中重载区间，能应对车间地面常见的接缝、小颗粒杂物、

　　微小坡度等复杂路况，减震结构的行程经过合理匹配，遇到地面凸起时，连杆结构会随轮体抬升产生自适应摆动，压缩弹性部件吸收冲击，不会将冲击力直接传递到设备本体，对于搭载有精密检测部件、易碎工装的移动设备来说，能有效降低震动带来的故障概率。设计过程中，对各个铰接点的运动间隙做了公差匹配，既保证转动灵活无卡滞，也不会因间隙过大导致轮体行走时出现左右晃动，轮体的转动轴承采用密封式结构，可阻挡车间内的粉尘、切削液飞溅进入轴承内部，延长维护周期，支架的所有金属结构件都做了表面防锈处理，适配车间内多油污、多湿度的使用环境，不会轻易出现锈蚀卡滞的问题。从安装适配性来看，顶部安装板的孔位采用通用化设计，可直接替换传统同规格的刚性脚轮，

　　无需对设备底板做额外的打孔改造，替换成本低，对于原有移动设备震动过大的问题，可直接通过替换该款减震脚轮实现优化，不需要改动设备主体结构。轮体的轮面宽度经过载荷匹配，单位面积的接地压力控制在地面材质可承受的范围内，长期行走不会在地面留下明显压痕，适合对车间地面整洁度有要求的生产场景，比如电子组装车间、精密加工车间、洁净车间内部的物料转运场景。支架的连杆结构在受力时会自动调整受力角度，当设备经过倾斜地面时，轮体可以始终保持与地面的充分接触，不会出现单轮悬空导致的设备倾斜、载荷偏移问题，保证设备移动过程中的稳定性，即使在设备偏载的情况下，多轮组合使用时也能通过减震结构的自适应变形，让每个轮体都均匀承受载荷，避免单个轮体过载导致的损坏。
