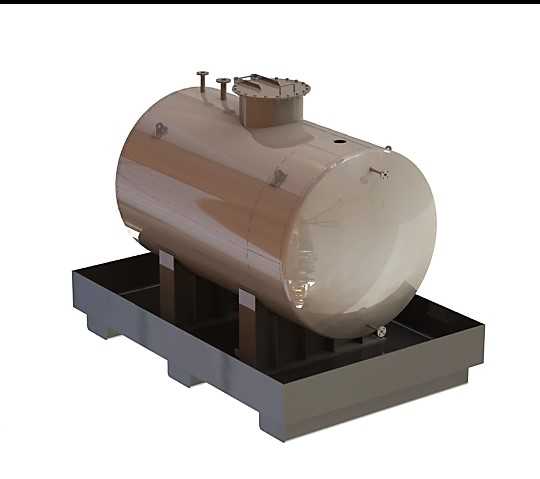

1000升卧式不锈钢储液罐带承托底座

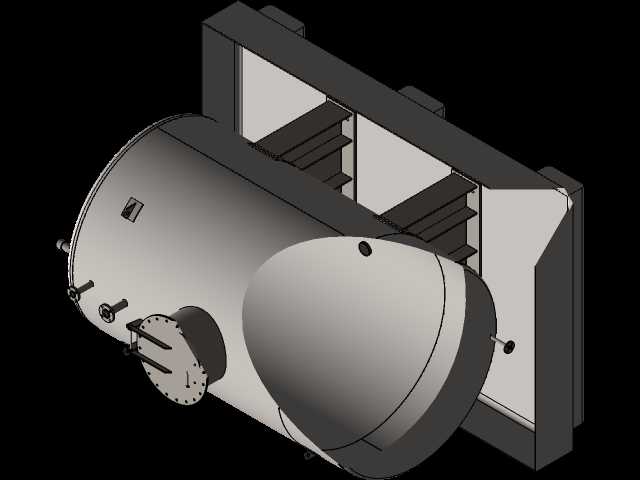

　　这款1000升容量的卧式储液罐体，主体采用AISI304不锈钢材质打造，适配食品加工、精细化工、净水处理等多场景的洁净液体暂存需求，罐体两端采用标准椭圆封头结构，相比平盖封头能更好分散内部液体静压力，降低焊缝处的应力集中风险，满液状态下罐体结构形变量可控制在允许范围内。罐体顶部设置了两个不同通径的工艺接管，分别用于进出液管路对接与排气溢流，同时预留了人孔结构，方便后期进入罐体内部开展清洁、检修作业，人孔盖采用快开式压紧结构，密封面配套耐腐密封垫片，可避免存储易挥发介质时出现泄漏问题。罐体底部设置了排污接管，位置处于罐体最低点位，可在排空作业时彻底排净罐内残液，减少介质残留带来的交叉污染风险。配套的承托底座采用碳钢材质焊接成型，

　　底座设置了两个鞍式支撑座，支撑座与罐体外壁贴合弧度经过精准匹配，接触位置加装了减震缓冲垫，既可以避免罐体与碳钢底座直接接触产生电化学腐蚀，也能抵消设备运行过程中管路振动带来的应力传递。底座整体采用托盘式结构，边缘设置了挡液边，一旦罐体出现滴漏情况，泄漏的液体会被暂存在托盘区域，不会直接流淌到地面造成现场污染，底座底部预留了叉车作业槽位，可直接使用叉车完成整台设备的转运移位，无需额外吊装作业，适配车间内多工位轮换使用的需求。从设计逻辑来看，这款罐体的长径比控制在1.8左右，属于卧式储罐的合理区间，既不会因为长径比过大导致罐体挠度超标，也不会因为长径比过小占用过多横向安装空间，安装时仅需要保证底座放置区域地面平整度误差不超过3mm/m，

　　即可完成设备就位，无需额外做地脚螺栓固定，适合中小型生产车间的灵活布置需求。罐体表面做了镜面抛光处理，粗糙度可达到食品级卫生要求，不容易挂壁积料，日常清洁仅需要用高压水枪冲洗内壁即可完成作业，减少清洁维护的工作量。在管路对接设计上，顶部的接管法兰采用标准PN10压力等级，可直接对接同规格的工业管路，不需要额外配置转换接头，降低现场安装的改造成本。鞍式支撑座的其中一个设置为固定端，另一个为滑动端，可适配罐体在温度变化时产生的热胀冷缩形变，避免温度应力拉扯焊缝导致开裂问题，滑动端的底座接触面加装了聚四氟乙烯滑板，摩擦系数低，形变位移过程中不会出现卡滞问题。托盘底座的挡液高度设置为150mm，可容纳至少100升的泄漏液体，

　　足够应对常规的密封失效泄漏场景，给现场操作人员留出足够的应急处置时间，避免泄漏介质扩散引发安全事故。这款储液罐的设计充分考虑了中小型生产场景的实际使用痛点，没有冗余的复杂结构，整体可靠性高，维护成本低，既可以作为生产流程中的中间暂存罐使用，也可以作为成品液体的周转存储设备使用，适配多种不同属性的洁净液体存储需求，结构设计完全符合压力容器相关的结构规范要求，即使在常压存储场景下，也保留了足够的结构安全余量，可长期稳定运行。
