带插销款A4988步进驱动模块结构设计

　　在桌面级数控设备、小型自动化运动平台的电控系统搭建中，步进电机驱动模块是衔接主控单元与执行电机的核心部件，A4988作为市面上应用极广的细分驱动方案，其结构适配性直接影响整套电控系统的安装效率与运行稳定性。本次设计的带插销版本A4988驱动模块，针对常规直插引脚版本在快速拆装、防误插、板间堆叠场景下的痛点做了结构优化，适配KiCad等电子设计工具中的精准高度定位需求，能帮助结构设计人员在完成电控仓布局时快速匹配安装边界，避免出现装配干涉。

　　从实际应用场景来看，这类驱动模块广泛用在3D打印机主控板扩展、小型雕刻机运动轴控制、桌面机械臂关节驱动、自动化点胶设备位移平台控制等场景，这类设备的电控仓内部空间普遍紧凑，驱动模块往往需要并排安装在主控板的排针座上，或者通过转接板堆叠安装，常规直插引脚版本在拆装时需要逐脚对位，反复插拔容易造成引脚弯折，甚至出现引脚虚接导致的电机丢步问题。带插销的结构设计在模块本体两侧设置了定位插销结构，安装时插销先与底座上的定位孔配合完成预定位，后续引脚对接时无需反复调整对位，能大幅提升批量装配时的效率，同时插销结构能分担引脚承受的侧向力，在设备受到运输振动或者运行冲击时，避免引脚受剪切力断裂。

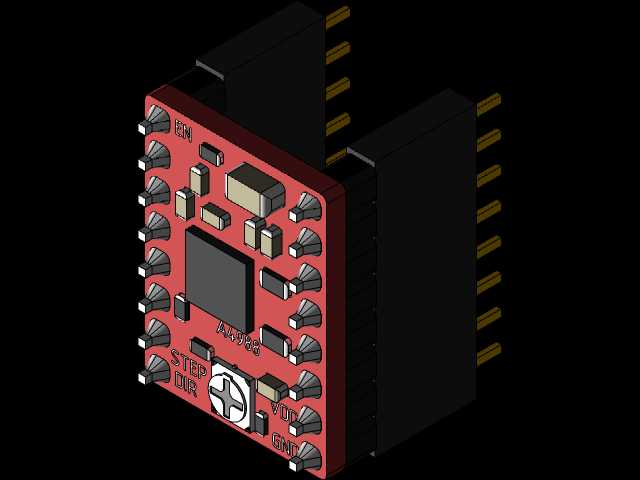

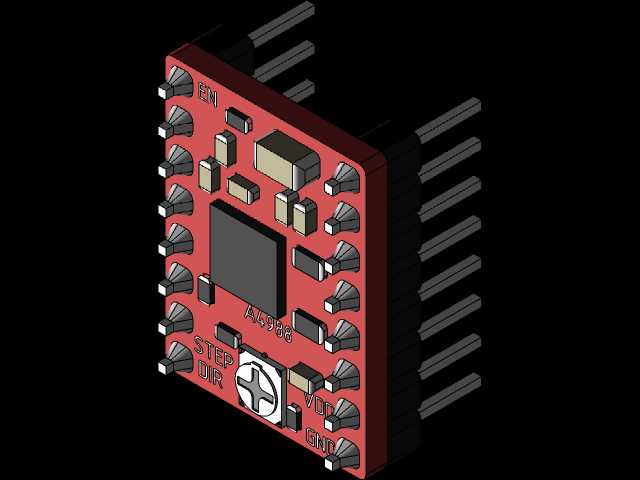

　　设计过程中首先还原了A4988驱动模块的核心元件布局，包括主驱动芯片、功率MOS管、调压电位器、电源指示与状态指示元件、散热焊盘区域的结构，所有元件的高度尺寸都按照实际量产元件的标称值做了还原，确保在三维布局时能准确计算模块整体的高度占用，避免后续安装散热片或者上盖时出现空间冲突。两种变体结构的设计覆盖了不同的安装需求，带引脚版本适合直接焊接在主控板上的永久连接场景，带插座版本则适合需要频繁更换驱动、调整细分参数的调试场景，两种版本的安装孔位、外形轮廓、插销定位尺寸完全一致，结构设计人员在做电控仓设计时可以统一预留安装空间，无需为不同版本单独调整布局。

　　外形尺寸方面，模块主体沿用了常规A4988的标准长宽轮廓，两侧排针的间距、引脚定义顺序完全兼容市面通用的A4988安装座，不会出现与现有底座不匹配的问题。插销结构突出模块本体的长度经过反复校核，既保证预定位时的导向行程足够，又不会因为插销过长占用额外的板下空间，插销的倒角设计做了15度的导入角，对位时即使存在小幅偏移也能顺利滑入定位孔。模块上的电位器位置、STEP/DIR信号标识、电源与电机接线引脚的标识位置都按照实物做了凸起结构还原，在做三维布线设计时，可以直观识别接线位置，提前规划线束走向，避免线束与其他元件产生干涉。

　　从安装边界的角度考虑，设计时预留了标准散热片的安装空间，模块主芯片上方的区域没有设置过高的元件，确保安装常见的背胶式铝散热片时不会和周边的电容、排针产生冲突。模块底部的元件突出高度也做了精准还原，当模块插装在主控板上时，底部元件与主控板表面的间隙符合安规要求，避免出现元件挤压短路的风险。对于需要将驱动模块独立安装在散热支架上的场景，插销结构也可以作为固定点位使用，配合螺丝或者卡扣就能完成模块的独立固定，无需额外设计定制的固定支架，能减少结构件的种类，降低整机的物料成本。

　　在实际选型验证阶段，这类精准的三维模型能帮助设计人员提前完成虚拟装配，检查电控仓内部的元件间隙、散热风道走向、线束弯曲半径是否符合要求，以往很多设备在样机调试阶段才发现驱动模块高度过高，和仓盖或者散热风扇产生干涉，不得不临时修改结构件，拉长研发周期，通过精准的三维模型提前完成布局校验，就能避免这类问题出现。同时模型还原了模块上所有的丝印标识位置，在做整机的装配指导文件时，可以直接截取模型视角生成示意图，帮助生产人员快速识别接线方向，减少装配错误率。
