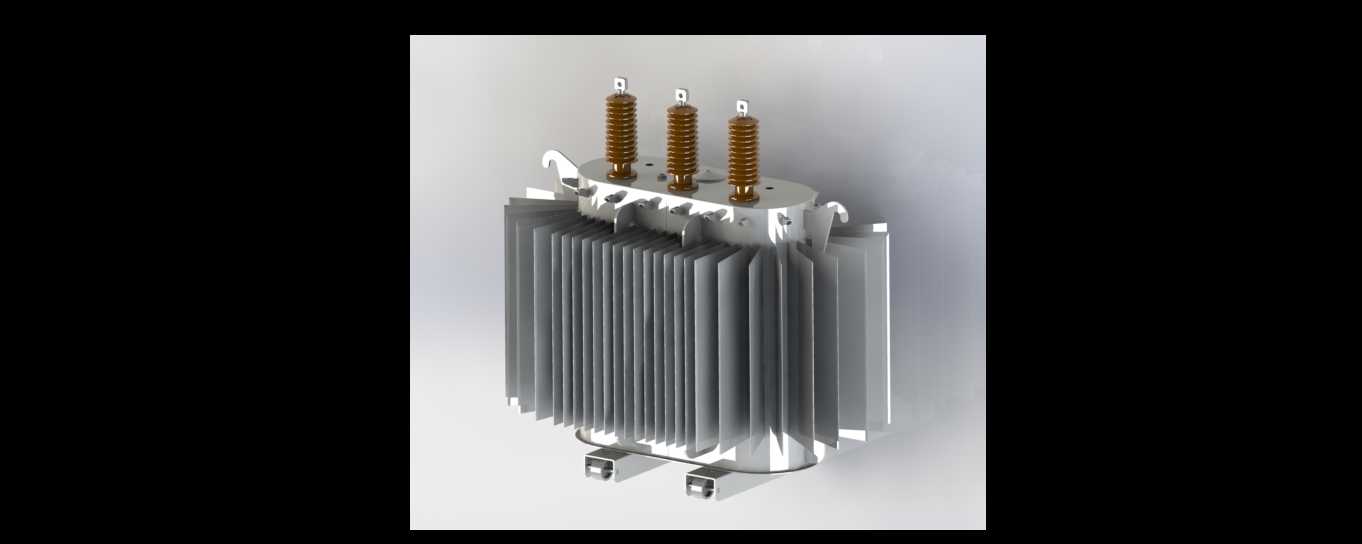

500KVA油浸式配电变压器三维结构模型

　　该模型还原的是500KVA容量等级的油浸式配电变压器，这类设备普遍应用于10kV电压等级的城乡配电网场景，承担着将高压输电电压转换为400V民用/工业低压用电电压的核心功能，常见于工业园区配电房、户外柱上变台、居民小区供电节点等位置，是配电网末端直接对接用电负荷的核心电力设备。从结构设计来看，模型完整复现了设备的核心组成：顶部三个呈一字排布的高压绝缘套管，采用棕褐色瓷质绝缘结构建模，套管内部预留了高压接线端的安装位置，套管与箱盖的连接位置做了密封法兰的细节还原，符合实际产品中防止变压器油渗漏、保障高压端对地绝缘距离的设计要求。箱体侧面的波纹散热片是该类变压器的核心散热结构，建模时还原了波纹片的褶皱形态与排布间距，

　　这类散热结构依靠内部变压器油的温差对流，将铁芯、绕组运行产生的热量通过散热片与外界空气完成热交换，无需额外配置风冷装置即可满足500KVA容量下的长期满负荷运行散热需求，波纹片的伸缩余量还可以补偿变压器油随温度变化产生的体积膨胀，避免箱体内部压力异常升高。箱体底部的两个安装支脚做了带安装孔的结构设计，对应实际安装时与槽钢底座、混凝土台架的螺栓固定需求，支脚的高度预留了底部放油阀、接地端子的安装空间，符合现场安装的运维操作边界要求。建模过程中对各部件的装配关系做了精准还原：箱盖与箱体的连接螺栓排布、高压套管的倾斜角度、散热片与箱体侧壁的焊接贴合面、顶部吊攀的结构位置都与实际产品的工程设计保持一致，没有出现结构干涉的问题。

　　从安装边界来看，该类设备的外形尺寸适配常规户外柱上安装的台架间距要求，高压套管的相间距离满足10kV电压等级的空气绝缘安全距离，低压侧出线位置预留了母排连接的操作空间，箱体整体的重心落在底部安装支脚的支撑范围内，保障安装后的结构稳定性。在实际工程应用中，这类油浸式变压器相比干式变压器具备更好的散热能力与过载耐受能力，适合户外露天安装场景，模型中还原的波纹散热结构相比传统管式散热具备更大的散热面积与更小的整体体积，能够有效减少设备的占地面积。建模时对铁芯、绕组的内部腔体空间做了等比例预留，箱体内部的空间尺寸可以满足高低压绕组、铁芯组件的装配要求，箱沿的密封结构位置做了细节刻画，对应实际产品中耐油橡胶密封垫的安装位置，

　　保障箱体的密封性能，避免雨水、潮气进入箱体内部影响绝缘性能。顶部的油位指示、压力释放装置的安装位置也在模型上做了对应预留，符合该容量等级变压器的标准配置要求。对于结构设计从业者而言，该模型可以直接用于配电方案的三维布置仿真，校验设备与周边配电设施、建筑结构的安全间距，也可以作为同类型变压器产品改型设计的基础参考，通过调整散热片数量、套管间距即可快速适配不同容量等级、不同电压等级的产品设计需求，减少重复建模的工作量。
