户外落地式变压器防护柜体结构设计

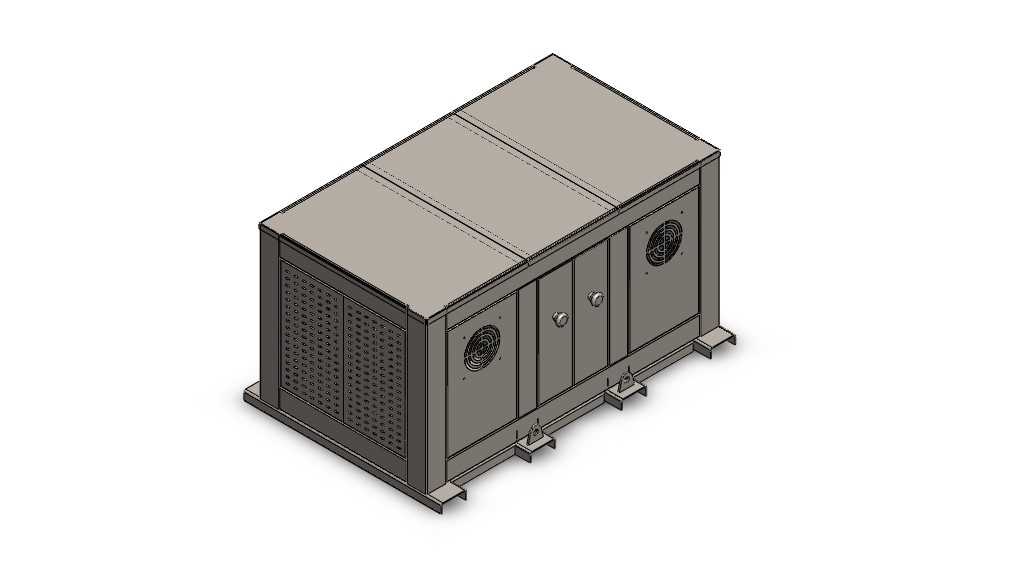

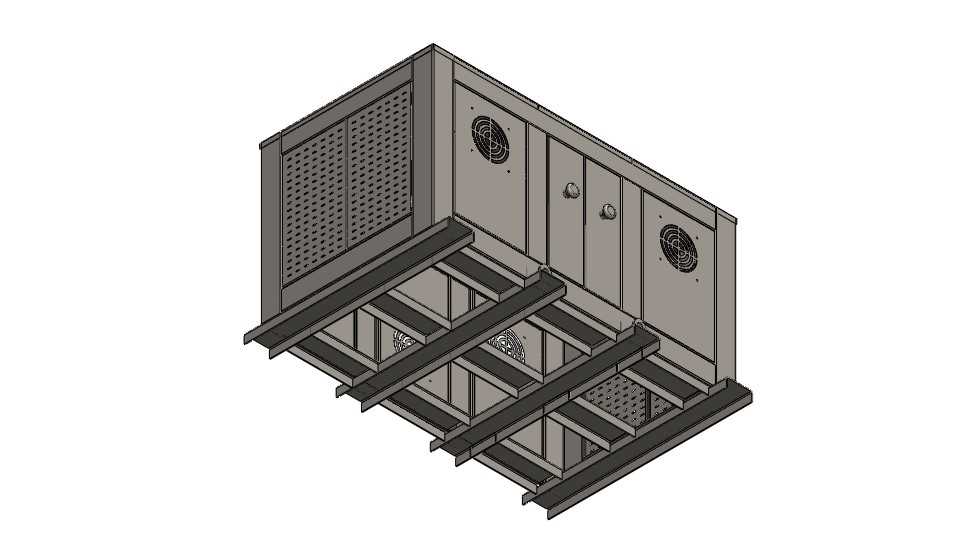

　　这款落地式柜体结构主要面向工业厂区、户外配电场景的变压器承载防护需求，日常使用中可将变压器核心部件完全封闭在内部空间，隔绝户外扬尘、雨水飞溅、无关人员误触带来的运行风险，同时兼顾设备运行时的散热通风需求，适配多数中小型油浸或干式变压器的外置安装场景。从结构设计逻辑来看，整体采用分体式钣金拼接框架，底部设置带安装孔的支撑脚座，安装时可直接通过膨胀螺栓固定在混凝土硬化基座上，脚座抬升的高度可避免地面积水倒灌进入柜体内部，也能减少地面潮气对柜体底部钣金的锈蚀影响，安装边界预留了足够的接线操作空间，柜体侧面与周边障碍物的安全距离可控制在0.8米以上，满足配电设备安装的安全规范要求。柜体顶部采用三块拼接式顶盖设计，接缝处做折边扣合结构，

　　无需额外打胶即可实现雨水顺坡面滑落，不会出现顶部积水渗漏的问题，顶盖边缘超出柜体侧壁一定距离，可对侧壁的通风口、柜门形成遮雨防护，减少雨水直接冲刷密封胶条的概率，延长密封件的使用寿命。柜体正面设置多扇对开式检修柜门，每扇柜门都配备独立的锁止结构，日常运维时可根据操作需求单独开启对应柜门，无需完全敞开整个柜体，柜门与框架的贴合处加装连续式密封胶条，关闭后可阻挡蚊虫、粉尘进入柜体内部。柜门及柜体侧面板上开设阵列式通风冲孔，冲孔内侧配套安装散热风扇安装位，可根据变压器实际运行功率选配对应风量的轴流风扇，形成下进上出的风冷散热通道，保证变压器满负荷运行时内部温度不会超出元器件耐受阈值，通风冲孔的孔径做了安全防护设计，

　　外部异物无法直接穿过孔洞触碰内部带电部件，满足电气防护等级的相关要求。柜体侧面预留了电缆进出线的开孔位，现场安装时可根据布线方向灵活选择开孔位置，开孔边缘做卷边钝化处理，避免穿线时划伤电缆绝缘层，配套的封堵件可在电缆敷设完成后封闭空隙，防止鼠类进入柜体内部破坏线路。整个柜体的钣金拼接处采用折弯卡扣配合紧固件连接的方式，相比满焊结构更便于现场拆装运输，所有外露的钣金边缘都做了钝化倒圆角处理，避免安装运维过程中划伤操作人员，钣金表面可根据使用场景做喷塑处理，适配不同厂区的外观配色需求，同时提升钣金的抗锈蚀能力。在结构强度设计上，柜体框架采用加厚钣金折弯成型，内部设置横向加强筋，可承受顶部一定的积雪载荷与侧面外力冲击，

　　即使在户外大风天气下也不会出现柜体变形的问题，柜门的铰链采用承重式结构，长期反复开关也不会出现柜门下垂、密封不严的情况。从实际使用场景来看，这类柜体既可以用于新建厂区的户外配电点位布置，也可用于老旧变压器站点的防护升级改造，安装时无需对现有变压器做大幅改动，只需根据变压器实际外形尺寸调整内部安装支架的位置即可，柜体内部预留了足够的元器件安装空间，除变压器主体外还可容纳低压断路器、温控模块等配套配电部件，实现配电点位的一体化集成防护。
