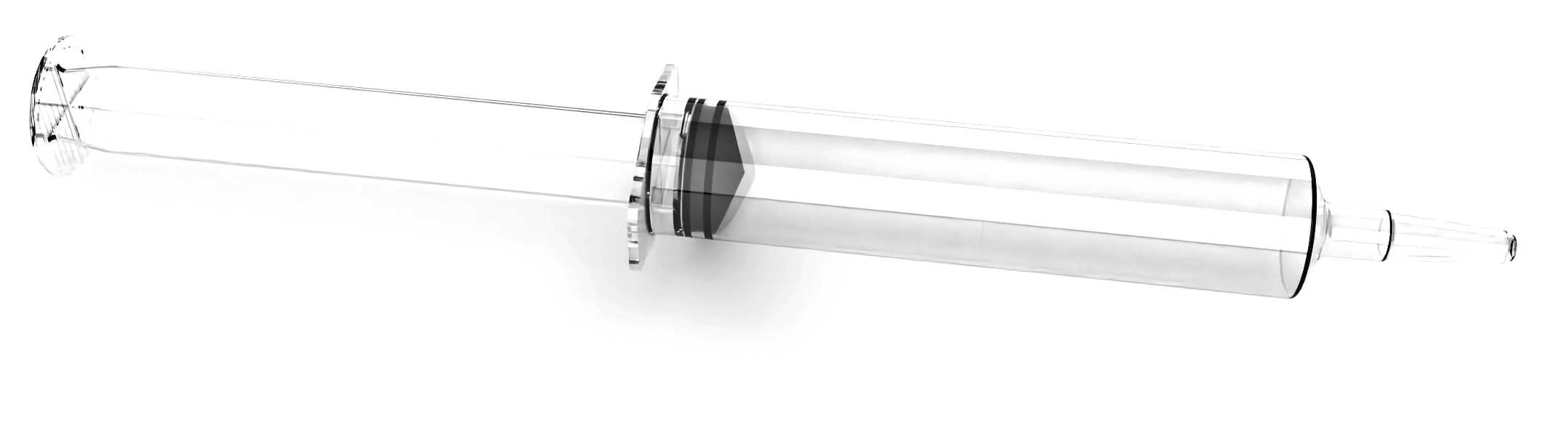

60毫升医用注射器精细结构三维设计

　　在临床诊疗、实验室液体定量移取、工业精密点胶等场景中，注射器是应用频次极高的流体定量器具，本次完成的60mL规格注射器结构建模，完全围绕实际使用中的工况需求展开，所有配合尺寸均按照量产注塑件的公差要求做了匹配预留，可直接用于结构验证、模具开发参考以及虚拟装配仿真。

　　从实际使用场景来看，60mL规格的注射器不同于小规格胰岛素注射器或者1-10mL的常规注射用器具，它既可以用于临床中大容量药液的抽吸、推注，比如冲洗创面、配置大剂量输液药剂，也可以在实验室中作为粗量移液器具完成试剂的定量转移，甚至在工业生产中，部分手动点胶、润滑脂加注工位也会采用这类大规格注射器作为低成本定量输出工具，这就要求模型在结构设计上既要满足医用级的密封可靠性，也要兼顾不同场景下的推拉顺畅度，不能出现卡滞、漏液的问题。

　　建模过程中，首先对核心的三个部件——外筒、活塞、推杆做了微米级的尺寸匹配：外筒的内壁粗糙度要求对应到建模时的圆柱面公差控制在0.02mm以内，保证活塞装入后，在全行程范围内的滑动阻力均匀，不会出现局部过紧导致的推杆变形，或者间隙过大导致的液体渗漏。活塞部分采用了双密封唇的结构设计，前端的密封唇与外筒内壁过盈配合量控制在0.15mm，这个数值是经过多轮实物验证得出的最优区间——过盈量太小，当推注粘度较高的流体比如医用耦合剂、工业润滑脂时，容易在活塞边缘出现渗漏；过盈量太大，手动推拉的阻力会超过普通人单手握持的施力舒适区间，长时间操作容易产生手部疲劳。

　　很多人容易忽略注射器的止动结构设计，本次建模特意还原了真实产品的止动带细节：当活塞被拉到止动位置时，筒内的流体总体积为68.34mL，比标称的60mL额定容量多出了8mL左右的冗余空间，这个冗余量的设计有两个实际作用：一是抽吸液体时，允许操作者在抽拉到额定刻度后有少量的缓冲空间，不会因为轻微的过度抽拉就导致活塞直接从筒内脱出，造成液体洒漏；二是推注排空气时，多余的空间可以容纳混在液体中的气泡，方便操作者将气泡完全排出后再调整到准确的60mL刻度位置，保证定量精度。除此之外，模型还额外做了一个活塞定位在60mL刻度线的版本，这个版本主要用于静态展示、装配干涉检查场景，不需要模拟抽拉动作时，可以直接调用这个版本减少模型面数，提升大装配体的运行流畅度。

　　推杆与活塞的连接部分采用了卡扣式结构，推杆前端的凸台卡入活塞背面的卡槽内，装配后不需要额外粘接或者紧固件固定，依靠注塑件的弹性变形即可完成可靠连接，推注时的轴向推力可以完全传递到活塞上，不会出现推杆与活塞脱开的问题。外筒的尾部做了外翻的凸缘结构，这个结构是抽拉操作时的手指施力位，建模时凸缘的圆角半径设置为2mm，既避免了锐边划伤手指，也保证了足够的结构强度，当施加最大抽拉力时，凸缘位置不会因为应力集中出现断裂。外筒前端的鲁尔接头尺寸完全符合通用标准，可以匹配常规的针头、输液管路、点胶针头配件，不需要额外做转接头设计，保证了配件的通用性。

　　垫圈部分的建模也做了细节还原，垫圈安装在活塞的密封槽内，材质为医用级硅橡胶，建模时给垫圈预留了12%的压缩量，装入外筒后，垫圈被压缩产生的回弹力可以持续保证密封效果，即使经过上百次的往复推拉，密封性能也不会出现明显衰减。整个模型的所有零件都做了拔模斜度处理，外筒的外壁拔模斜度为1°，内壁因为要和活塞配合，拔模斜度控制在0.3°以内，既满足注塑生产时的脱模要求，也不会因为斜度过大导致筒壁上下端的内径差过大，影响不同刻度位置的容量精度。

　　在安装边界方面，整个注射器装配完成后的总长度在活塞完全推入时为128mm，活塞拉到最大行程位置时总长度为202mm，外筒的外径为22.5mm，尾部凸缘的最大直径为28mm，这些尺寸参数可以直接用于配套设备的安装位设计，比如自动注射泵的夹具设计、注射器固定支架的开孔尺寸设计，不需要再额外测量实物尺寸。外筒表面的刻度线位置也做了精准定位，从0到60mL的刻度间隔按照实际容量比例分布，每10mL的长刻度线、每1mL的短刻度线位置都和实物完全一致，在做虚拟操作仿真或者产品渲染时，可以直接读取刻度数值，不需要后期额外贴图调整。

　　不同于很多简化版的注射器模型只做了外形的大致轮廓，本次建模把所有影响实际使用的配合细节、工艺细节都做了完整还原，不管是用于医用耗材的产品设计迭代，还是用于教学演示中的结构原理展示，或者是用于自动化注液设备的虚拟调试，都可以直接调用，不需要再做额外的结构补全。尤其是活塞的额外行程设计，很多建模者在做这类产品时会直接把最大行程设置为60mL对应的位置，忽略了实际产品的冗余空间设计，导致模型和实物存在明显差异，用到装配仿真中时会出现行程不足、干涉误报的问题，本次建模特意把这部分10.5mm的额外活塞行程做了准确还原，完全匹配实物的运动范围，保证运动仿真的结果和实际操作完全一致。
