滑动门导向滑轮支座结构三维设计

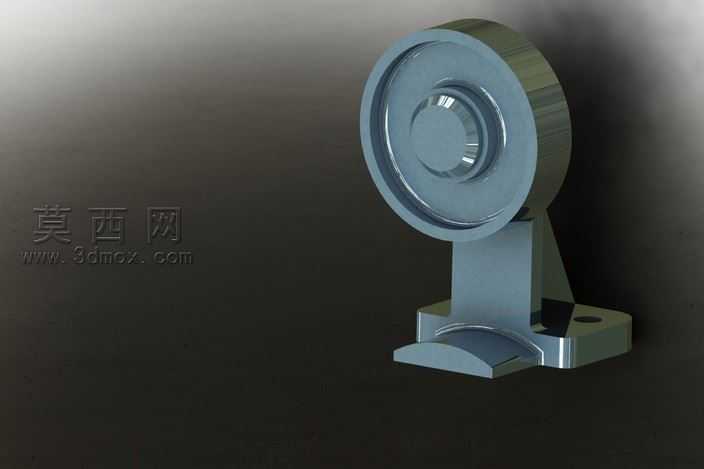

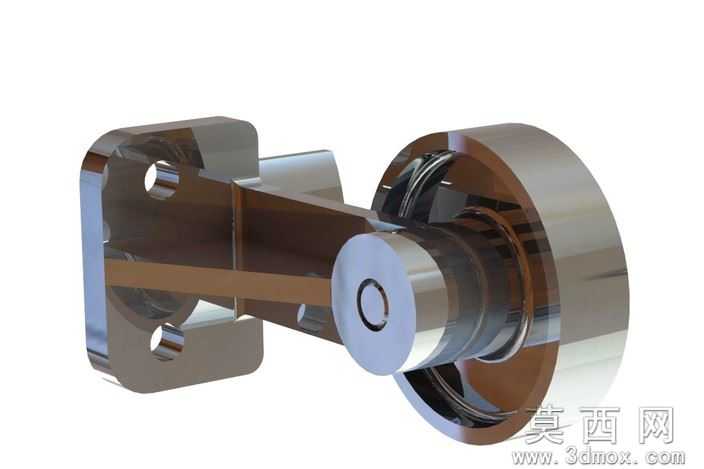

本作品为滑动门配套的导向滑轮支座三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自下而上的建模思路，先拆分各个功能结构特征再逐步整合为完整装配体。首先构建底部安装基座部分，基座设计为带两个对称安装孔的平板结构，底部增设弧形承托凸台，既保证安装时与配套面的贴合度，又能强化基座的抗弯折性能，建模时通过拉伸凸台、切除拉伸、圆角特征依次完成基座的基础轮廓，对安装孔位添加同轴度、位置度的几何约束，确保后续装配时的定位精度。中部支撑立臂采用渐变截面设计，从基座处向上逐步收窄过渡到滑轮安装位，立臂两侧添加三角加强筋结构，有效分散滑轮承重时的应力，避免长期使用出现结构变形，建模时通过放样特征实现截面的平滑过渡，筋位部分采用筋特征工具快速生成，同时对所有棱边添加R2-R5不等的工艺圆角，既消除应力集中隐患，也还原实际机加工件的倒角工艺细节。上部滑轮组件为核心功能结构，滑轮主体设计为带内凹轮槽的圆盘结构，轮槽弧度匹配滑动门导轨的截面轮廓，保证滑动过程中不会出现脱轨、卡滞问题，滑轮中心设计阶梯式轴孔，用于配套安装转轴与轴承，建模时通过旋转凸台特征快速生成滑轮的回转体轮廓，对轮槽工作面添加表面粗糙度的标注映射，还原金属机加工面的质感。渲染阶段采用金属材质组进行材质赋予，基座与支撑立臂赋予哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸件表面的细微颗粒质感，滑轮工作面赋予抛光钢材材质，适当提高反射率体现机加工面的光洁效果；场景采用三点布光方案，主光源从侧上方45度投射，突出结构的轮廓层次，辅助光源补亮暗部避免死黑，背景采用深灰色渐变背景，弱化环境干扰突出模型本身的结构细节。整体结构设计兼顾承重性能与滑动顺畅度，所有配合面均预留合理的装配公差，可直接导出工程图用于实际生产加工，也可用于滑动门机构的运动仿真演示，验证不同载荷下的结构形变与滑动阻尼表现。
