CA6140车床花键齿轮轴结构设计

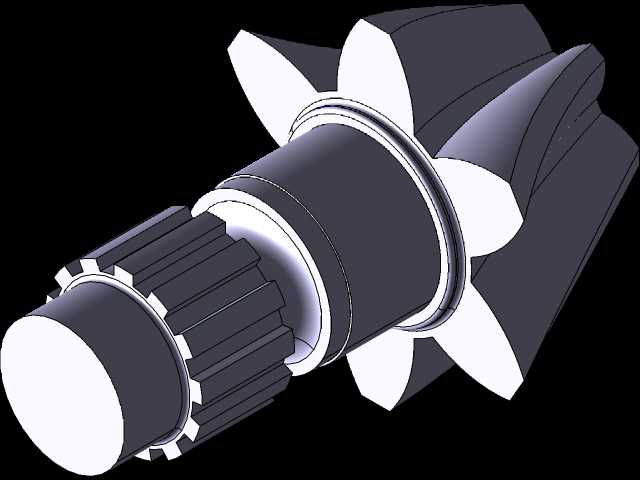

　　在普通卧式车床的主轴箱传动链中，这类集成花键与齿轮结构的轴类零件承担着扭矩传递与运动换向的核心作用，是CA6140车床实现主轴不同转速输出、进给运动匹配的关键传动构件。从实际装配场景来看，该零件安装于主轴箱中部的传动轴系位置，上端的渐开线花键段用于和滑移齿轮的内花键配合，通过滑移齿轮在花键上的轴向位移，实现不同齿轮副的啮合切换，以此改变传动比，匹配不同工件材料、加工工序对应的主轴转速需求；下端的锥齿轮结构则用于和垂直布置的传动轴齿轮啮合，将主轴的旋转运动传递至进给箱，为车削螺纹、自动走刀提供动力输入。

　　设计这类轴件时，首先要结合传动链的扭矩载荷确定各段轴径，花键段的大径、小径以及键齿数量需要匹配对应滑移齿轮的内花键参数，保证滑移过程中无卡滞、啮合时齿面接触应力处于许用范围内，避免长期交变载荷下出现齿面磨损、花键变形的问题。中间的光轴段需要适配支撑轴承的内孔尺寸，轴肩位置的高度要满足轴承内圈的定位要求，同时预留轴承安装的倒角，避免装配时轴承内圈被轴肩锐边划伤。下端锥齿轮的齿形参数需要和配对齿轮完全匹配，分度圆锥角、齿顶高系数等参数要保证啮合时的重合度符合传动要求，降低传动过程中的冲击与噪声。

　　从安装边界来看，该轴的轴向定位依靠轴肩与箱体上的轴承端盖配合实现，径向定位由两端安装的深沟球轴承或圆锥滚子轴承保证，设计时需要核算轴的挠度，确保轴在承受额定切削扭矩时，最大挠度不超过轴承允许的偏斜量，避免轴承出现偏磨、提前失效的问题。零件上的退刀槽、圆角等工艺结构需要结合加工工艺设置，花键加工时的退刀槽宽度要满足铣刀或滚刀的退刀需求，各轴段过渡位置的圆角要避免应力集中，尤其是在花键与光轴过渡、齿轮与轴身连接的位置，圆角半径需要在不影响装配的前提下尽可能取大值，提升轴的抗疲劳强度。

　　实际使用过程中，这类轴件的润滑依靠主轴箱内的润滑油飞溅实现，设计时不需要额外设置油道，但要保证花键、齿轮啮合位置能够被润滑油充分覆盖，避免干摩擦导致的齿面胶合。零件的形位公差要求上，花键的分度圆与两端轴承安装轴颈的同轴度需要控制在0.02mm以内，锥齿轮的分度圆锥与轴颈的径向圆跳动不超过0.03mm，否则会导致传动过程中出现齿轮啮合不均、振动过大的问题，直接影响车床的加工精度，严重时还会导致齿轮打齿、轴件断裂的故障。

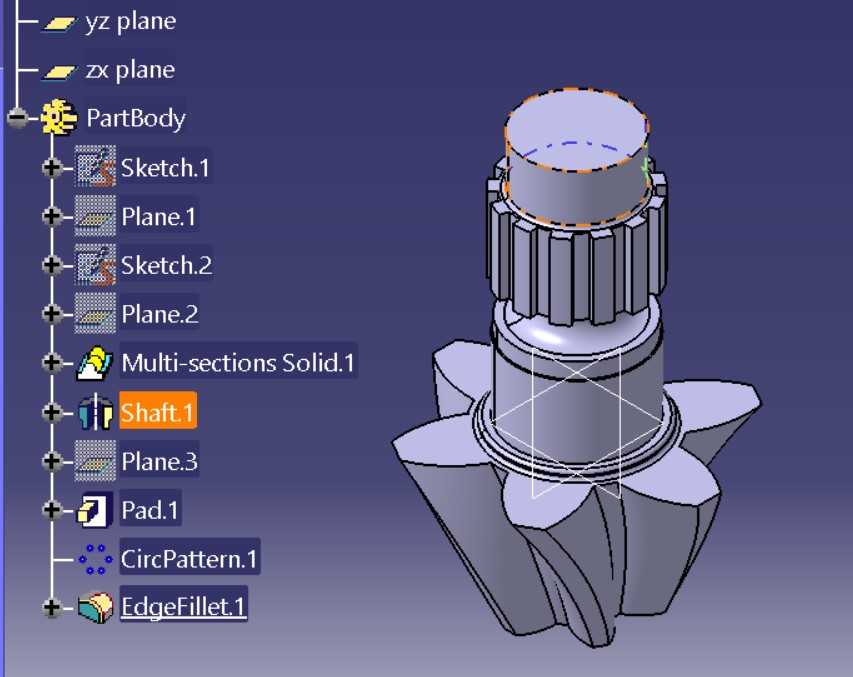

　　建模过程中，先通过草图绘制各轴段的回转轮廓，使用旋转特征生成轴的基础基体，之后分别绘制花键的单齿截面，通过圆周阵列生成完整的花键齿形，再通过多截面实体、凸台特征生成下端的锥齿轮齿形结构，最后添加边缘圆角、退刀槽等细节特征，保证模型的结构与实际加工零件完全一致，可直接用于装配干涉检查、工程图生成以及后续的数控加工编程参考。
