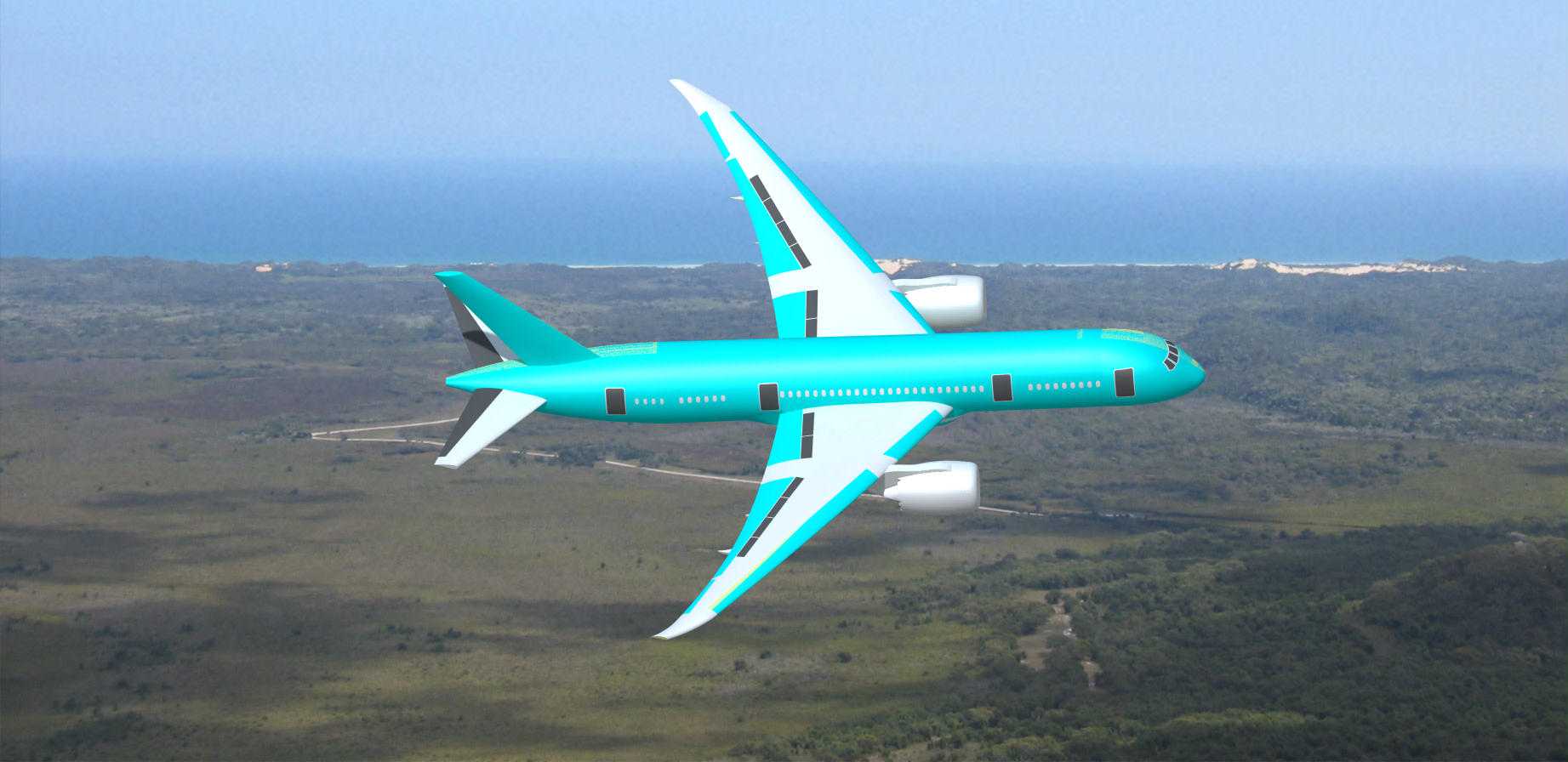

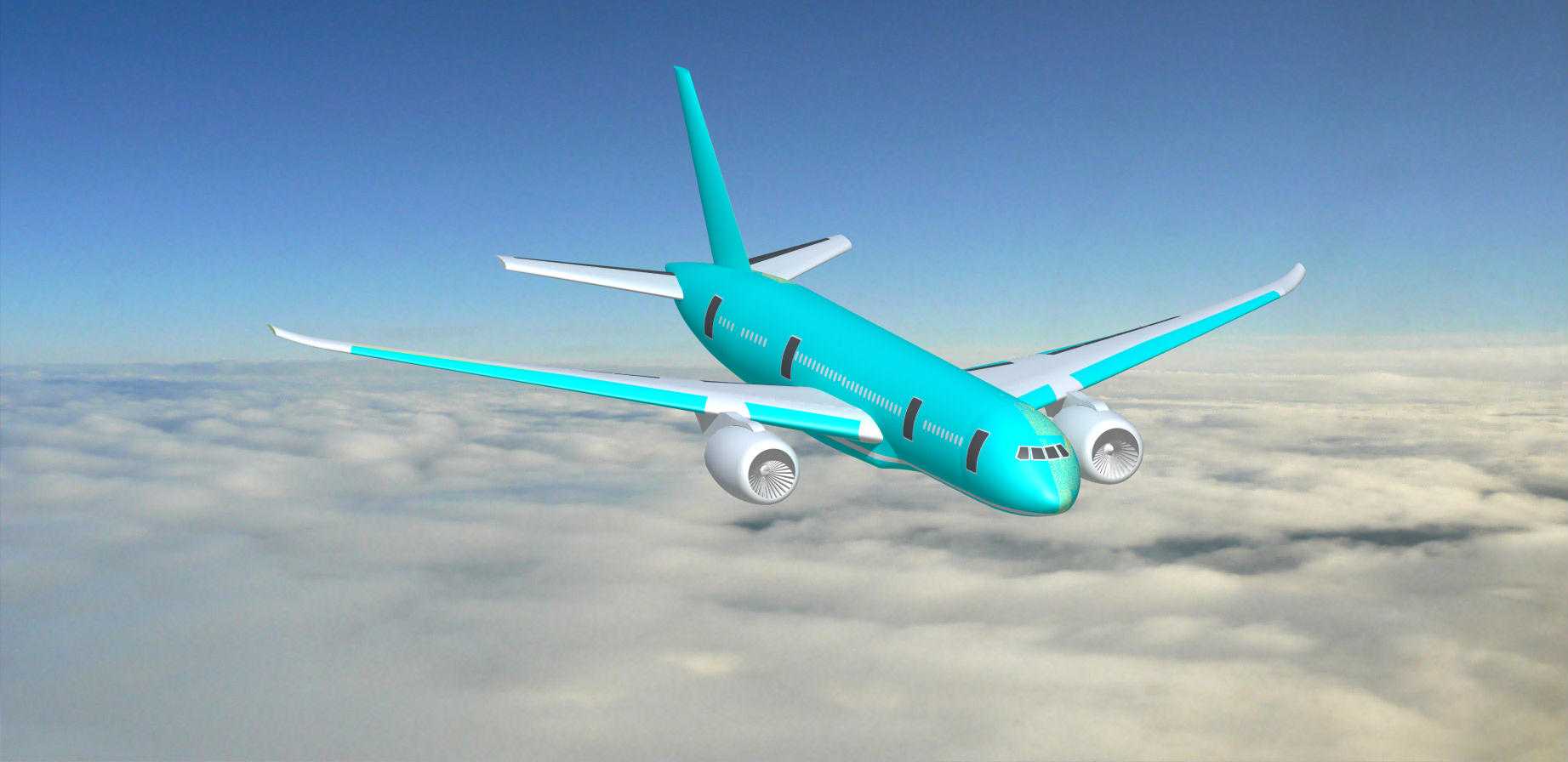

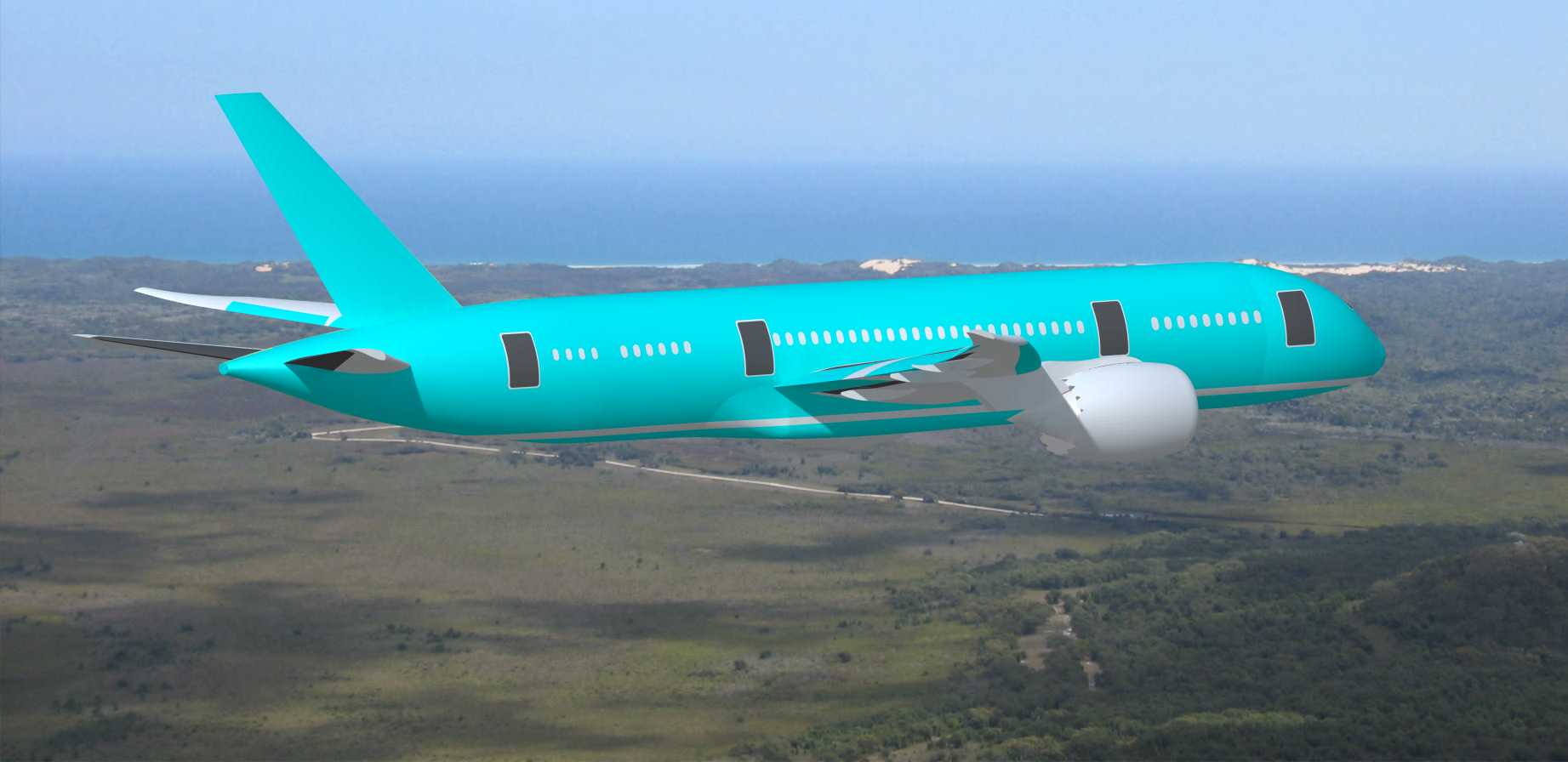

民用宽体客机波音787外观结构三维建模

　　本次建模围绕双发宽体民用客机的外观结构展开，还原干线民航客机的气动外形与核心结构布局，可用于航空科普展示、结构设计教学、虚拟仿真场景搭建等多个场景。在民航工程领域，这类整机外观模型常作为气动初步验证、客舱布局规划、地面保障设备适配的基础参考载体，能帮助设计人员快速梳理整机的轮廓边界，避免后续子系统设计出现尺寸干涉问题。建模过程中优先还原了机型的低阻气动特征，机翼采用了典型的超临界翼型设计，后掠角度匹配跨洋飞行的巡航速度需求，翼尖的融合式小翼结构做了曲面连续处理，保证翼尖区域的气流过渡平滑，减少巡航阶段的诱导阻力，这也是该机型区别于传统窄体客机的核心外形特征。机身部分采用宽体截面设计，客舱区域的舷窗排布、舱门位置、

　　应急出口的布局都按照实际干线客机的运营配置还原，机身与机翼的衔接区域做了整流包覆处理，模拟真实机型的翼身融合过渡段，降低飞行过程中的干扰阻力。尾翼部分包含垂直安定面与水平安定面，垂尾后缘的方向舵、平尾后缘的升降舵都预留了可活动的结构边界，可直接用于后续飞行动画的驱动设置，尾椎区域的流线型收尾也做了曲率连续处理，避免尾部出现气流分离的结构诱因。动力吊舱挂载于机翼下方的预设挂点位置，吊舱与机翼之间的挂架结构做了简化还原，既保证了外观的辨识度，也预留了后续细化发动机内部结构的安装空间，吊舱的进气道、尾喷口轮廓都按照大涵道比涡扇发动机的实际比例设置，匹配整机的尺寸量级。起落架部分虽然在外观展示视角下处于收起状态，

　　但建模时也预留了起落架舱的内部空间边界，机腹位置的舱门轮廓做了凹陷处理，可支持后续拓展起落架放下状态的结构展示。整机的外形尺寸按照真实机型的比例缩放设置，翼展、机身长度、垂尾高度的比例关系严格匹配实际机型的参数，保证模型在不同场景下使用时不会出现比例失真问题，安装边界方面，模型所有外凸结构都做了轮廓校验，机翼、尾翼、发动机吊舱的外边缘都在统一的整机包络范围内，适配虚拟展厅、教学课件、仿真场景的导入需求，不会出现导入后超出场景边界的问题。从设计思路来看，建模时优先保证了气动曲面的连续性，所有机身、机翼的曲面都采用G2连续过渡，避免出现棱角、折面等不符合真实飞行器制造工艺的结构，同时对非核心的细小结构做了合理简化，比如机身表面的铆钉、

　　天线等细节做了省略处理，既降低了模型的面数，也能满足大多数外观展示、教学演示的使用需求，若用于更高精度的仿真场景，也可在现有模型基础上补充细节结构。这类民用客机的三维模型，在航空类职业院校的教学场景中，可用于讲解飞机构造、气动布局相关的知识点，让学员更直观地理解宽体客机的结构组成；在民航科普场馆的虚拟展项中，可作为互动展示的核心载体，让参观者直观了解该机型的外形特征；在地面保障设备的设计过程中，也可作为适配校验的参考模型，核对登机梯、行李传送带、加油设备等与机身舱门、加油口的位置匹配度，减少实物适配的调试成本。建模过程中对机身的分段接缝、机翼的前后缘襟翼导轨轮廓都做了示意性还原，虽然没有做极致的细节刻画，但核心的结构特征都有明确体现，能够满足结构设计从业者对整机布局的参考需求，也可作为航空类三维建模练习的参考范例，帮助初学者掌握大尺寸曲面飞行器的建模思路，理解气动外形设计中曲面连续、比例控制、边界预留的核心要点。
