德国卡斯帕C17双座超轻型飞机结构

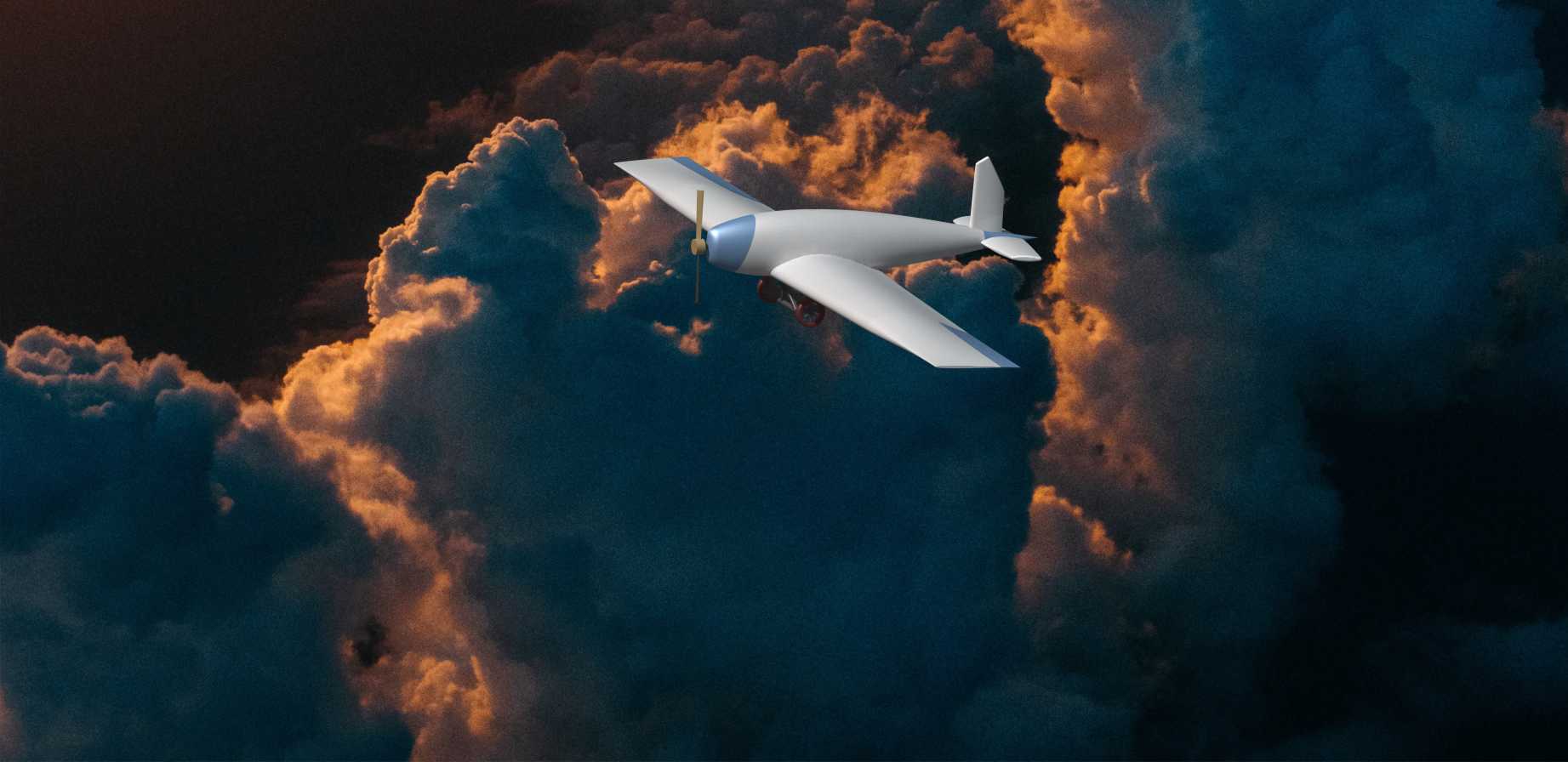

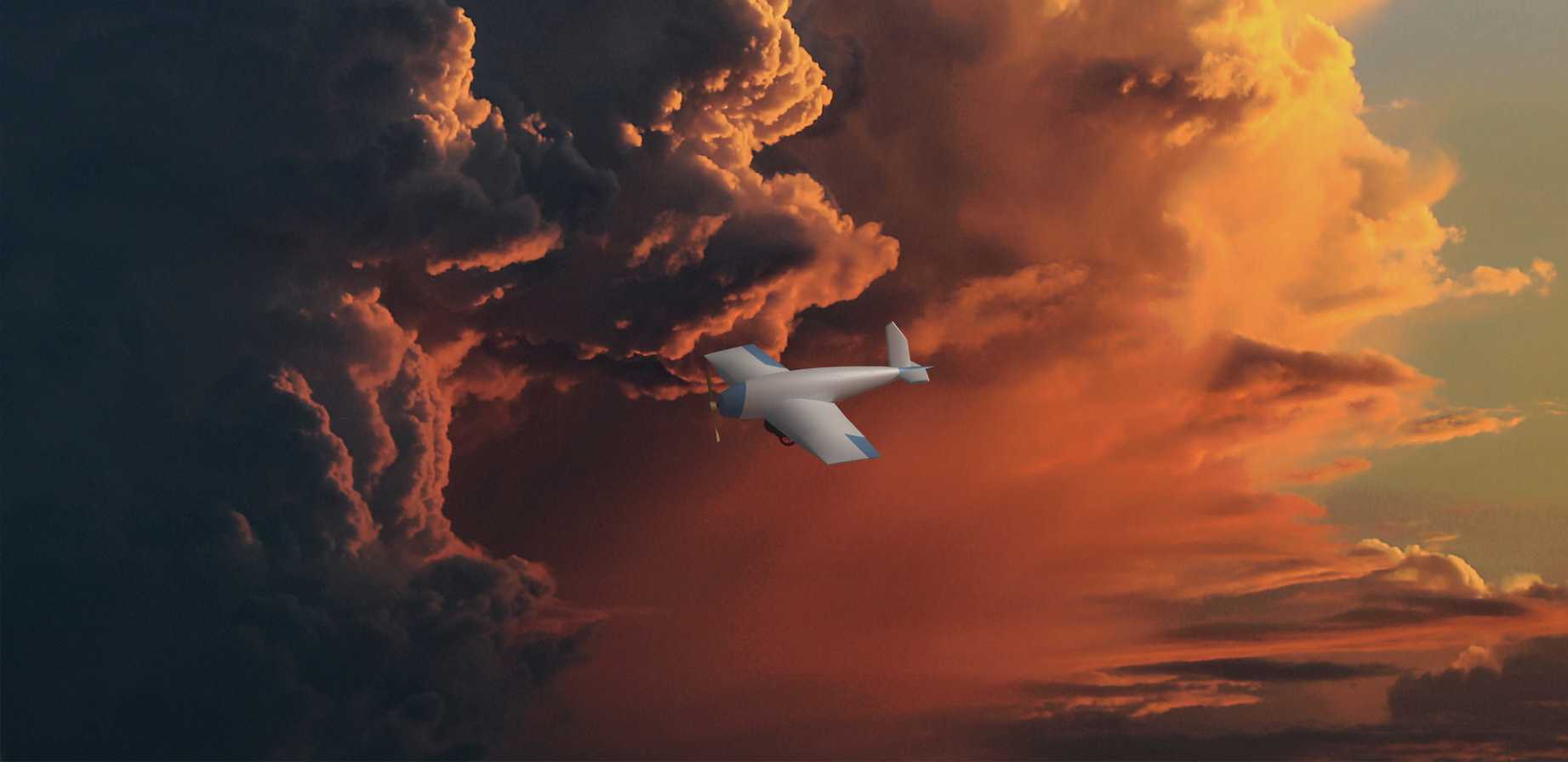

　　该作品围绕一架低功率双座超轻型飞机展开，建模重点落在轻型载人航空器的总体布置、机翼—机身连接、尾翼支撑、起落架构型以及座舱空间关系上。对于结构设计人员而言，这类机型的价值不在于追求高速运输能力，而在于在有限动力、低结构重量和简易维护条件下，取得稳定、可控且可制造的飞行平台。整机采用上单翼布局，机翼位于机身上方，便于在低速飞行中获得较好的升力特性，也能减少地面异物对翼面的影响。双座座舱沿机身轴线布置，乘员重量靠近飞机重心区域，有利于在不同载重状态下控制重心偏移范围。

　　从实际用途看，该类超轻型飞机多用于飞行体验、轻型航空训练、低空观察和个人航空爱好场景。它的使用边界通常对应小型机场、草地跑道或较低等级起降场地，因此结构设计不能只按理想气动外形处理，还要兼顾低速起降、短距离滑跑、地面维护和拆装运输。模型中机翼具有较高的展弦比，翼面狭长，升阻比表现更适合低功率巡航；机翼与机身之间采用简洁的连接关系，避免复杂撑杆带来的阻力和装配负担。高展弦比机翼在工程上需要关注翼尖挠度、扭转变形和阵风载荷传递，翼梁、翼肋与蒙皮之间的承载路径应在详细设计中明确。

　　机身部分采用细长流线形态，机头至座舱段逐步收束，尾部向后延伸以提供尾翼力臂。这样的外形可以降低迎风阻力，同时为垂尾和平尾创造足够的配平力矩。对于双座超轻型飞机，机身截面不能单纯追求纤细，还要满足乘员肩部空间、操纵杆件布置、仪表安装和结构件通过性。建模时需要把座舱开口、座椅位置、脚踏区域、操纵杆行程以及发动机或前置设备舱的边界统一考虑，避免外观造型与内部安装发生干涉。

　　尾翼设计承担航向和纵向稳定功能。垂尾位于机身末端上方，平尾与垂尾、机身之间的相对位置决定了失速尾旋特性和尾流影响范围。低速飞机在大迎角状态下，机翼尾流可能遮蔽平尾，导致操纵效率下降，因此尾翼面积、安装高度和后机身长度需要协同确定。模型中尾段轮廓清晰，可用于检查升降舵、方向舵偏转空间，以及尾翼与后机身连接接头的位置。

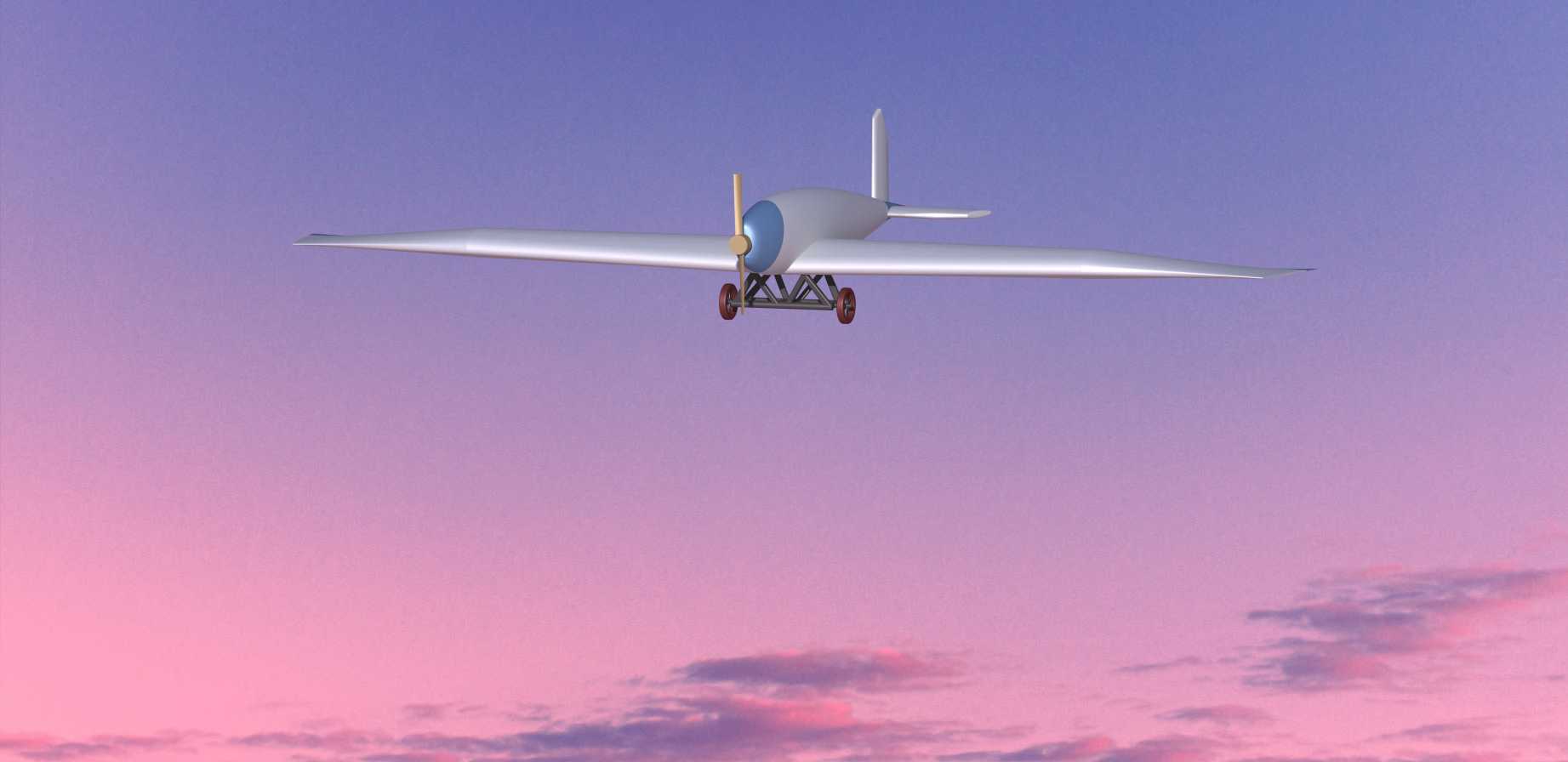

　　起落架是轻型飞机地面运行的关键边界。此类小飞机通常采用结构简单、重量较轻的起落架形式，重点吸收着陆冲击并保持滑跑方向。设计时需要明确主轮距、前轮或尾轮位置、接地角和防倒立角。主轮距过小会降低地面转弯稳定性，过大则增加起落架结构重量和机翼下方支撑复杂度；机轮与螺旋桨、翼尖、尾翼之间的安全间隙也应在三维环境中校核。若用于草地或粗糙跑道，还需考虑轮胎直径、缓冲行程以及泥沙对机体下部设备的影响。

　　动力系统匹配方面，低功率飞机对重量和阻力极其敏感。发动机、螺旋桨、油箱和乘员位置都会影响重心。螺旋桨旋转平面与座舱、起落架之间必须保留安全距离，桨叶叶尖速度、噪声和地面石子飞溅风险也属于工程布置中不可忽略的内容。机翼内部则需预留燃油、操纵索或拉杆、航行灯线束等通路；若采用可拆卸机翼，还应在翼根处设计定位面、锁紧机构和维护口盖，使重复装配后仍能保持翼面角度一致。

　　从建模思路看，该模型适合用于轻型飞机总体方案验证：先以机身轴线、机翼 quarter-chord 线、尾翼力臂和重心范围建立骨架，再叠加翼型、座舱玻璃、尾翼舵面和起落架轮廓。外形尺寸控制应围绕翼展、机身长度、机高、主轮距和座舱宽度展开，安装边界则集中在翼根连接区、发动机架、座椅固定点、操纵系统通道和尾翼接头上。通过三维装配检查，可以提前发现翼面偏转、乘员进出、地面间隙和维护开口之间的冲突，为后续结构详图、重量估算和气动分析提供可靠基础。
