弧面径向叶片式离心叶轮结构

　　这款弧面径向排布的叶轮结构，属于流体输送与动力转换场景里的核心回转零件，整体采用中心轮毂加周向均布曲面叶片的构型，在各类中小型通风、流体增压、物料气力输送以及小型动力透平设备中都有广泛适配空间。叶轮工作时随主轴同步高速回转，每一片曲面叶片都会持续拨动流经叶轮流道的介质，将转轴输入的机械能转化为介质的压力能与动能，完成流体的加压输送或者能量回收。从实际装机的工况来看，这类叶轮既可以配套在小型离心风机的风腔内部，为车间局部通风、设备散热风道提供稳定风压风量，也可以作为小型透平膨胀设备的做功部件，在高速气流冲击下将流体能量转化为转轴扭矩输出，部分低转速工况下还能适配轻质颗粒物料的气力输送回路，依靠叶片间的开放流道避免物料卡滞，在粮食输送、轻工粉料输送的低压回路中运行稳定性较好。

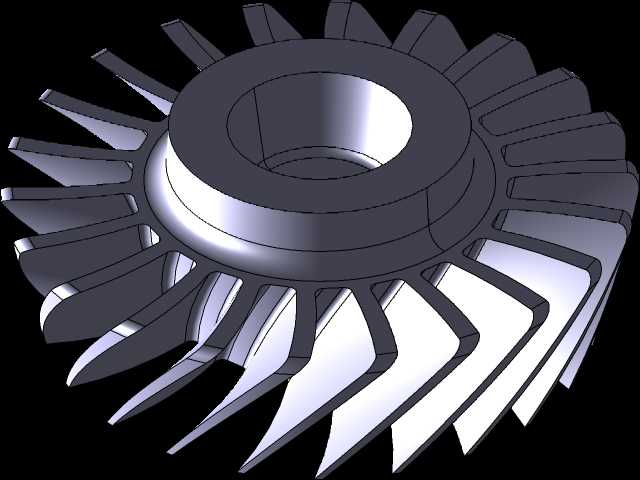

　　结构设计上，中心区域设置带同轴安装孔的厚实轮毂，轮毂内孔直接与传动轴形成配合，轴向预留的定位台阶可以在装配时贴紧轴肩完成轴向限位，避免高速回转时出现轴向窜动。轮毂外圈做了环形过渡凸台，既可以提升轮毂根部的结构刚性，也能和叶片根部形成平滑衔接，减少应力集中。周向排布的数十片叶片采用空间扭曲弧面构型，叶片从轮毂根部向外缘延伸过程中逐步偏转角度，叶片型线顺着介质流动方向做顺滑过渡，能够有效降低介质在流道内的流动阻力，减少紊流损耗。叶片采用环形阵列的方式沿轮毂周向均匀分布，每两片相邻叶片之间形成独立的介质流道，流道宽度从根部到外缘逐步变化，匹配介质在离心力作用下的流速变化规律，让介质从叶轮轴向或中心侧进入后，顺着叶片曲面平稳加速，最终从叶轮外缘沿切线方向甩出。叶片根部和轮毂衔接位置做了圆角过渡处理，避免高速回转时根部出现应力突变，叶片外缘的厚度做了均匀收薄，在保证结构强度的前提下降低叶轮整体转动惯量，让设备启停阶段的动态响应更平顺。

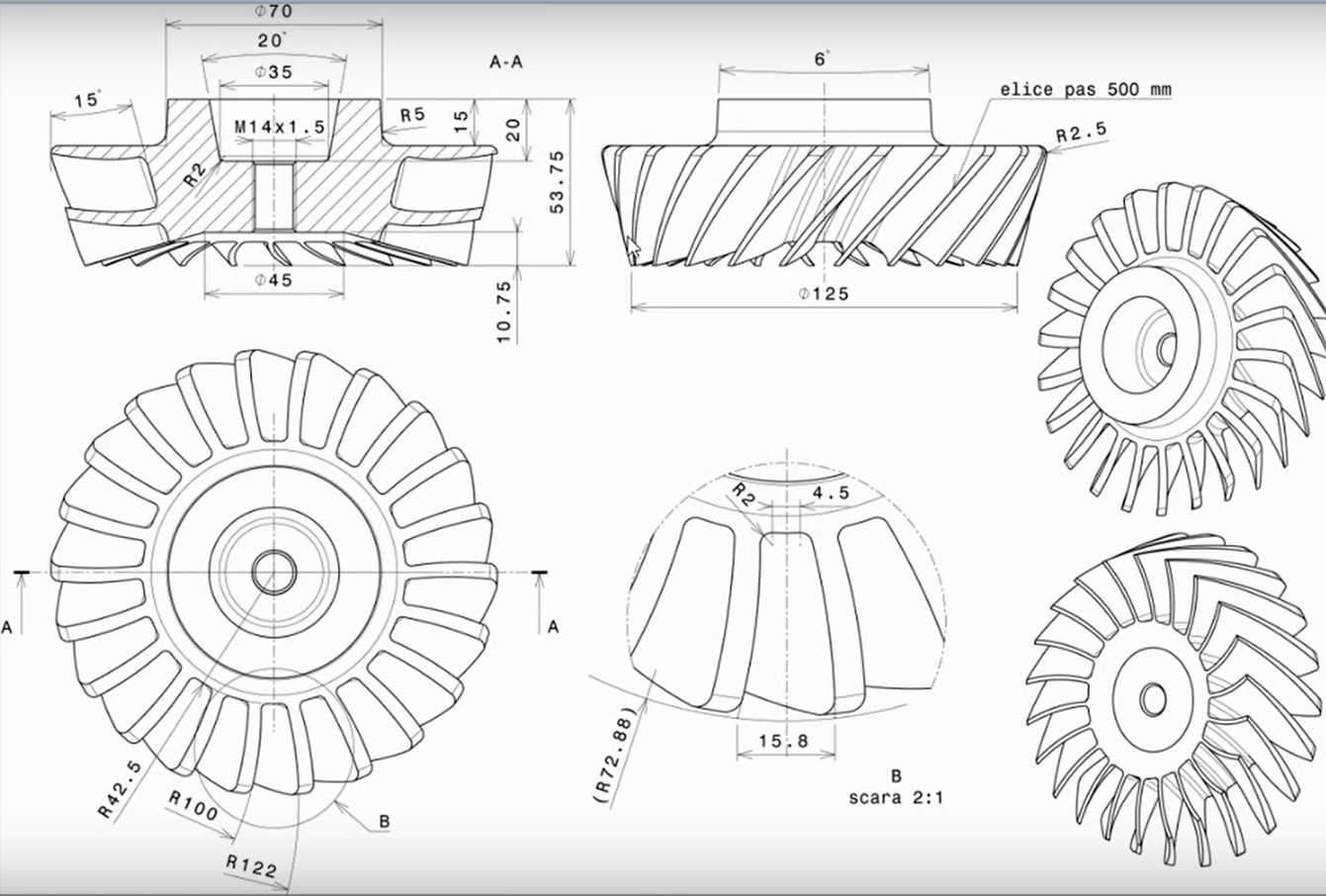

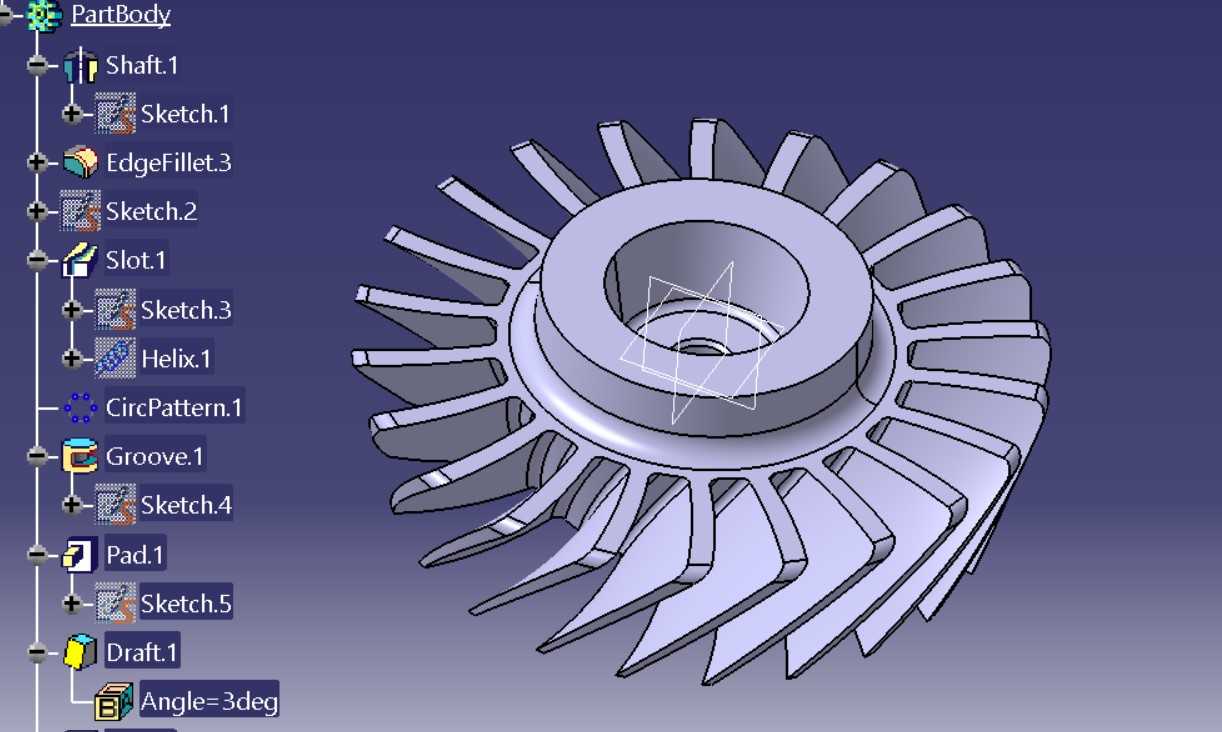

　　从安装边界来看，叶轮整体为回转对称结构，所有叶片的外圆轮廓保持同轴，装机时需要保证叶轮内孔和主轴的同轴度公差控制在合理范围内，避免高速运转时出现动平衡超标引发振动。叶轮轴向两端都预留了装配避让空间，一侧轮毂端面可以贴合锁紧件完成轴向固定，另一侧的环形凸台可以和风腔或者泵腔的密封端盖保留合理间隙，既不能间隙过大造成介质回流泄压，也不能间隙过小出现运转剐蹭。叶片的轴向宽度和轮毂的轴向厚度保持适配，整体轴向尺寸紧凑，可以直接嵌入对应的蜗壳腔体内部，不需要额外加装复杂的支撑结构。设计过程中先完成中心轮毂的回转基体造型，再绘制单叶片的空间引导线与截面轮廓，通过扫掠成型得到单片曲面叶片，之后依托回转中心做圆周阵列完成全部叶片的均布排布，最后对所有锐边做圆角过渡处理，既保证叶轮流道的顺滑度，也消除零件加工过程中的应力集中隐患。这类叶轮在实际运行中，曲面叶片的构型直接决定设备的运行效率，均匀的叶片间距可以保证每一处流道的介质流量一致，避免出现局部流道堵塞或者负载不均的问题，厚实的中心轮毂可以传递主轴扭矩，承受回转过程中的离心载荷，整体结构兼顾了流体动力学性能与机械结构强度，能够适配多种中低载荷的回转动力设备使用需求。
