CA6140车床弹性锁紧夹头结构设计

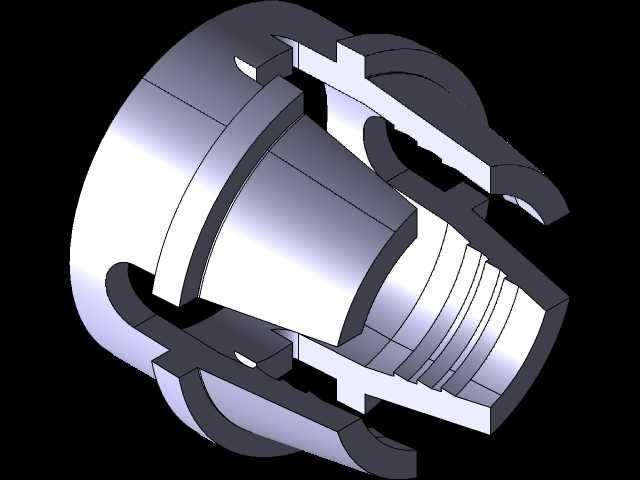

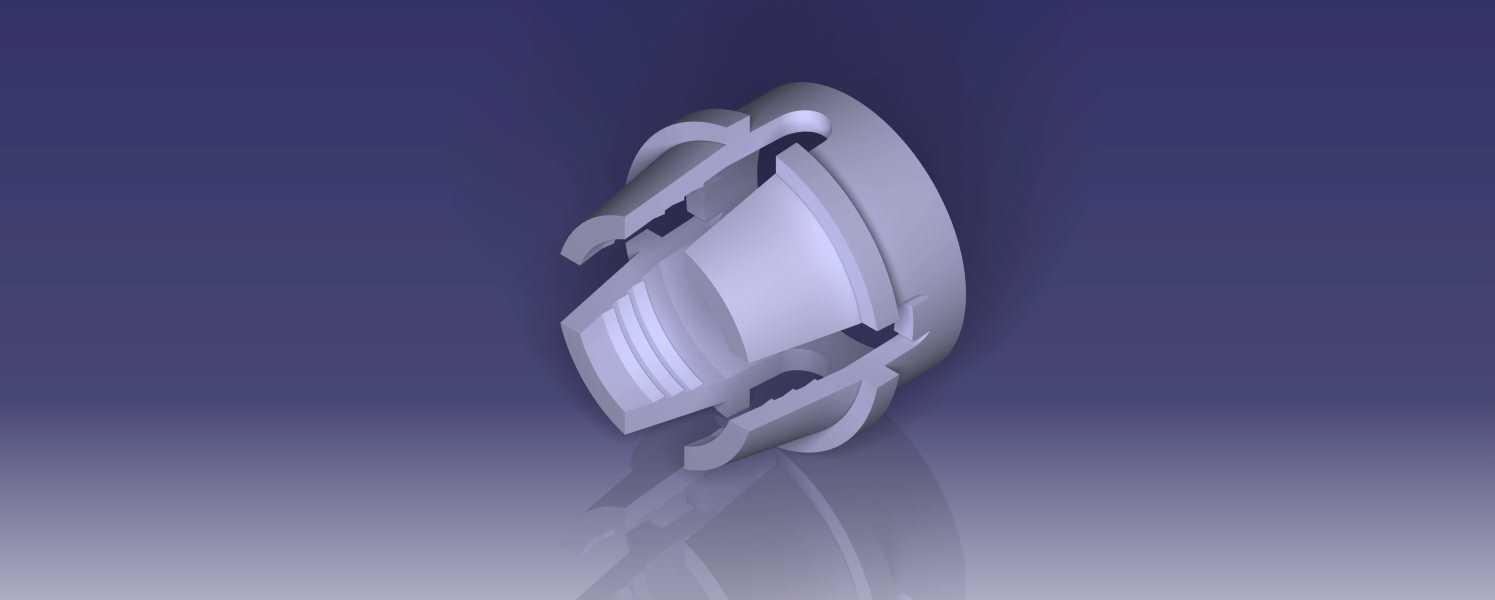

　　该零件为CA6140普通车床配套的弹性锁紧夹头，属于车床主轴端工件装夹系统的核心适配工装，在轴类、套类小型回转零件的批量车削加工场景中承担工件径向定心与轴向锁紧的功能，替代传统三爪卡盘完成小直径棒料的快速装夹，在仪表零件加工、小批量精密轴套车削、教学实训车床改造场景中广泛应用。夹头整体为同轴回转体结构，前端沿圆周均匀分布四个带钩状卡位的弹性卡爪，卡爪根部通过薄壁弹性环与主体连接，依靠薄壁部位的受控弹性变形实现卡爪的径向张合：当夹头受轴向拉力向后拉入主轴锥孔时，外锥面与主轴内锥面配合施压，带动四个卡爪同步向内收拢，抱紧穿入内孔的待加工棒料，钩状卡位可嵌入棒料预设的定位槽内，传递车削过程中的切削扭矩，避免工件在车削外圆、切槽、

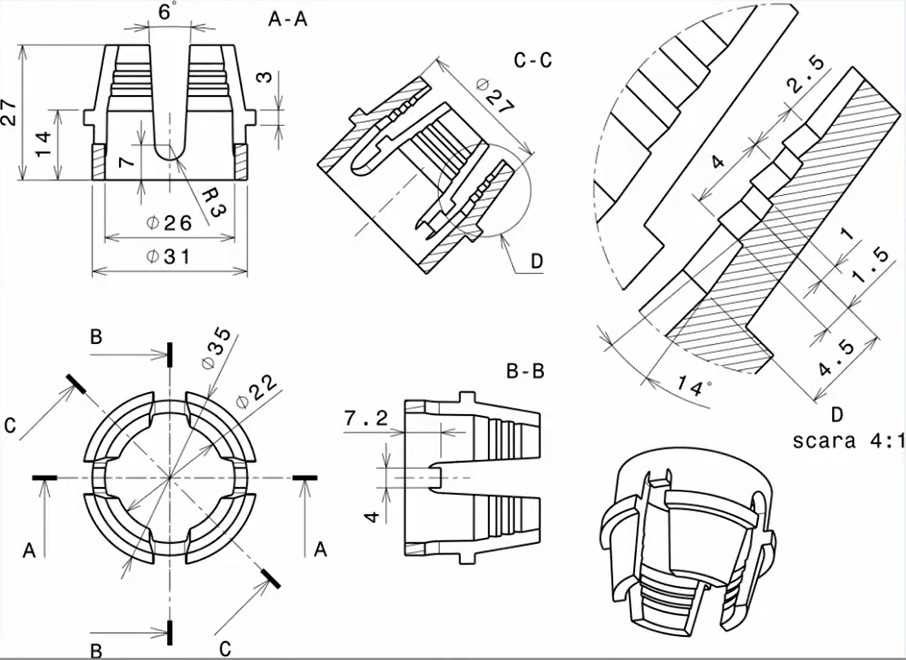

　　螺纹加工时出现打滑转动。零件中段设计有外六角受力台，可供扳手施加扭矩完成夹头与主轴拉管的螺纹连接，后端内孔设置连续内螺纹，与车床主轴内部的拉紧拉杆旋合，将拉杆的轴向拉力转化为卡爪的收拢锁紧力；内孔贯通整个夹头主体，可穿过长棒料实现长轴类零件的穿料加工，适配棒料长度超出主轴端面的加工工况。设计过程中首先确定夹头与CA6140车床主轴端的安装边界：夹头后端外圆与主轴内孔的配合间隙控制在H7/h6区间，外锥面锥度与车床主轴锥孔完全匹配，保证锁紧时锥面全周贴合，定心精度可达0.02mm以内；弹性卡爪的薄壁连接部位厚度经过反复校核，厚度过大则卡爪张合所需拉力超过拉杆额定载荷，厚度过小则反复弹性变形后易出现疲劳断裂，最终薄壁厚度取1.

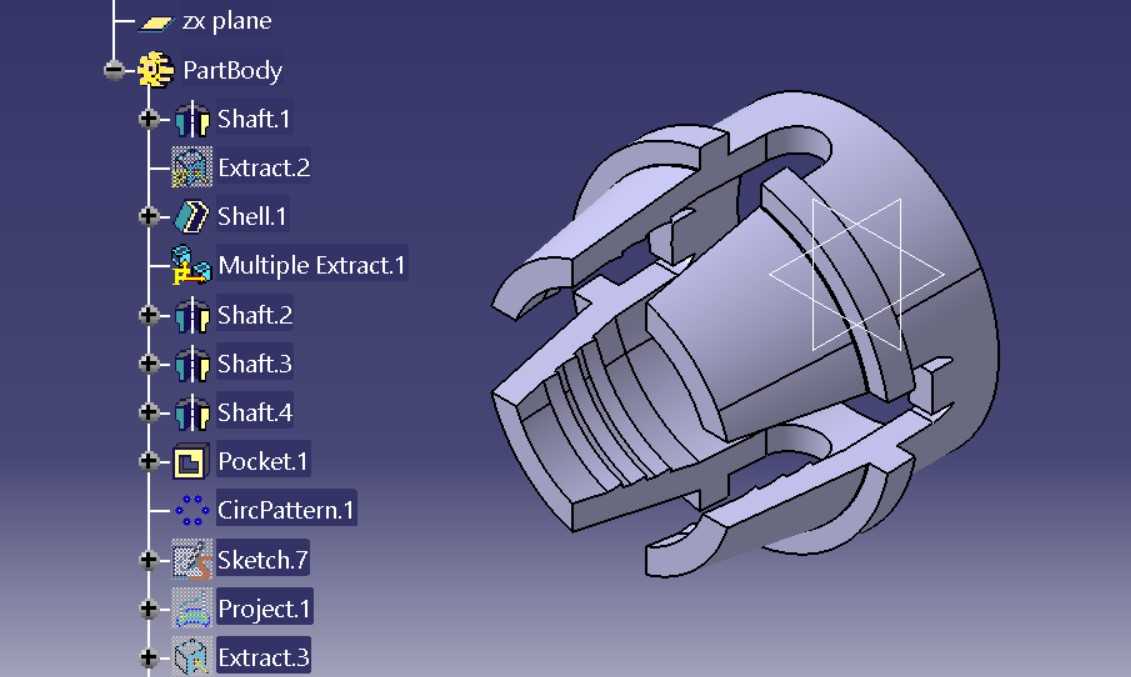

　　5-2mm，兼顾弹性变形量与结构强度。卡爪的圆周分布采用环形阵列特征完成建模，四个卡爪的相位差严格保持90度，保证收拢时各卡爪对工件的抱紧力均匀，避免工件出现偏心；卡爪内侧抱紧面设计有细齿纹，增大与工件表面的摩擦力，钩状卡位的高度根据棒料定位槽深度匹配，既保证轴向限位可靠，又不会因卡位过深导致工件拆卸困难。夹头的轴向总长度控制在120mm以内，装入主轴后前端伸出主轴端面的长度不超过30mm，避免车削加工时刀具与夹头发生运动干涉；外六角受力台的对边尺寸符合标准扳手规格，装配时无需专用工装即可完成拧紧操作。建模过程中先通过旋转特征生成夹头的基础回转实体，再抽壳形成内部贯通孔，随后绘制单个卡爪的轮廓草图，

　　通过拉伸切除生成单个卡爪的开槽结构，再使用环形阵列完成四个卡爪的均布，最后加工出后端内螺纹、中段外六角、卡爪内侧齿纹与钩状卡位，所有特征的参数均关联装配尺寸，修改锥度、卡爪数量、内孔直径时可快速重构模型，适配不同规格的车床主轴与不同直径的棒料装夹需求。该夹头在实际使用中装夹响应速度远快于手动三爪卡盘，单件装夹时间可缩短至三爪卡盘的五分之一，定心精度重复一致性好，非常适合批量小件的车削加工，弹性结构的自定心特性可自动补偿棒料的轻微直径公差，降低对坯料尺寸精度的要求。
