单体18650锂离子电池固定座结构设计

　　这款单体18650锂离子电池固定座，主要面向小功率便携电子设备、小型储能模组、手持检测仪器、DIY电子改装等场景的单节锂电池安装需求，解决单节圆柱锂电池在设备内部无可靠固定、电极接触易松动、更换电池操作不便的实际问题。在实际设备装配场景中，单节18650电池的固定如果仅靠导线焊接，不仅后期更换电池需要拆焊，设备受振动冲击时焊点容易脱落引发供电中断，而采用这款注塑成型的电池座，能够完全规避这类装配痛点。

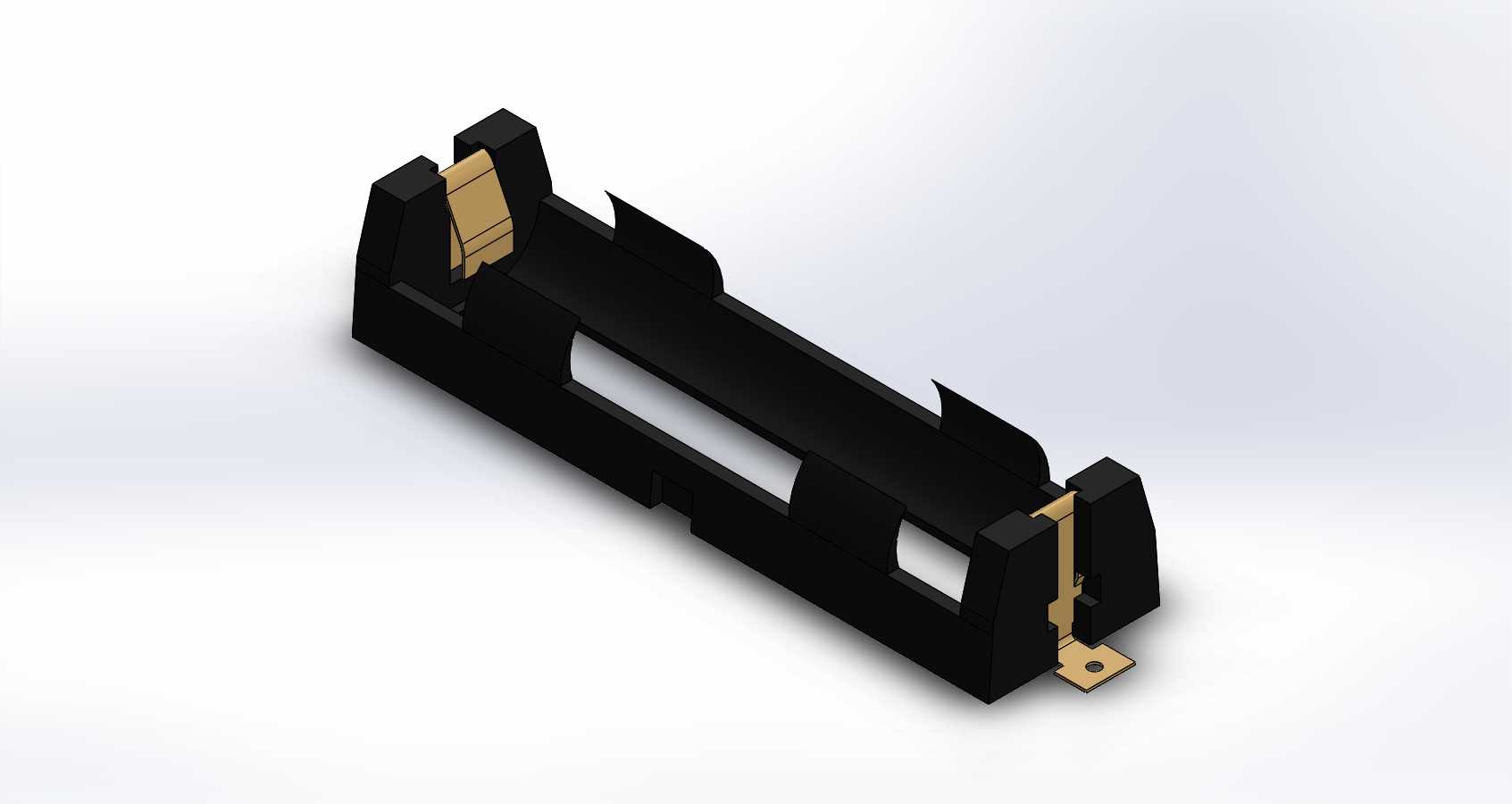

　　从功能特性来看，该电池座采用绝缘阻燃工程塑料作为基座主体，两端设置镀金弹性接触电极，其中一端为带焊片的固定接触端，另一端为弹性顶紧结构，既能够保证电池装入后电极接触电阻稳定在极低水平，避免大电流放电时接触位发热，也能适配18650电池单体的长度公差，不会因为电池长度的微小偏差出现装不进或者接触松垮的问题。基座两侧设置带导向斜角的弹性卡扣，电池装入时卡扣会顺着电池外壁滑开，到位后自动卡紧电池圆柱面，即使设备从1.2米高度自由跌落至水泥地面，电池也不会从座体内脱出。基座底部预留两个定位柱安装孔和一个焊片固定孔，既可以通过定位柱卡在PCB板的对应定位孔内完成波峰焊固定，也可以通过螺丝穿过安装孔将整个电池座固定在设备的塑料壳体内壁，适配不同的设备装配工艺。

　　设计过程中，首先围绕18650锂电池的标准外形尺寸做边界约束，单节18650电池标称直径18mm，长度65mm，考虑到不同厂商生产的电池包覆PVC外皮后的直径公差最大可达±0.3mm，长度公差最大±0.5mm，因此基座内部的电池容纳腔直径设置为18.6mm，腔体内壁设置三条轴向凸筋，凸筋高出内壁0.2mm，既可以减少电池与基座的接触面积，降低电池装入时的摩擦力，也能兼容不同直径公差的电池，不会出现过紧卡滞或者过松晃动的问题。两端电极的中心距设置为64.2mm，弹性电极的压缩行程设计为2mm，当电池长度处于公差上限65.5mm时，弹性电极压缩1.3mm，仍然保持足够的顶紧力；当电池长度处于公差下限64.5mm时，弹性电极仍有0.3mm的压缩量，保证接触可靠。

　　安装边界方面，整个电池座的外部最大轮廓尺寸为长72mm、宽20mm、高19.5mm，其中基座底部到电池中心的高度为10mm，设计选型时需要在设备内部预留至少长75mm、宽23mm、高21mm的安装空间，避免周边结构件与电池座或者装入的电池产生干涉。底部的两个安装定位柱直径为2mm，中心距为62mm，对应PCB板上需要开两个直径2.2mm的定位孔，焊片伸出端的宽度为4mm，厚度0.3mm，焊接时需要在PCB上预留对应尺寸的焊盘，焊盘距离最近的走线间距不小于1mm，避免焊接时烫损周边走线。基座侧面的卡扣突出基座外壁1.2mm，设计周边避让结构时需要在卡扣外侧预留至少1.5mm的空间，保证卡扣在电池装入弹出时不会被周边结构挡住，导致卡紧失效。

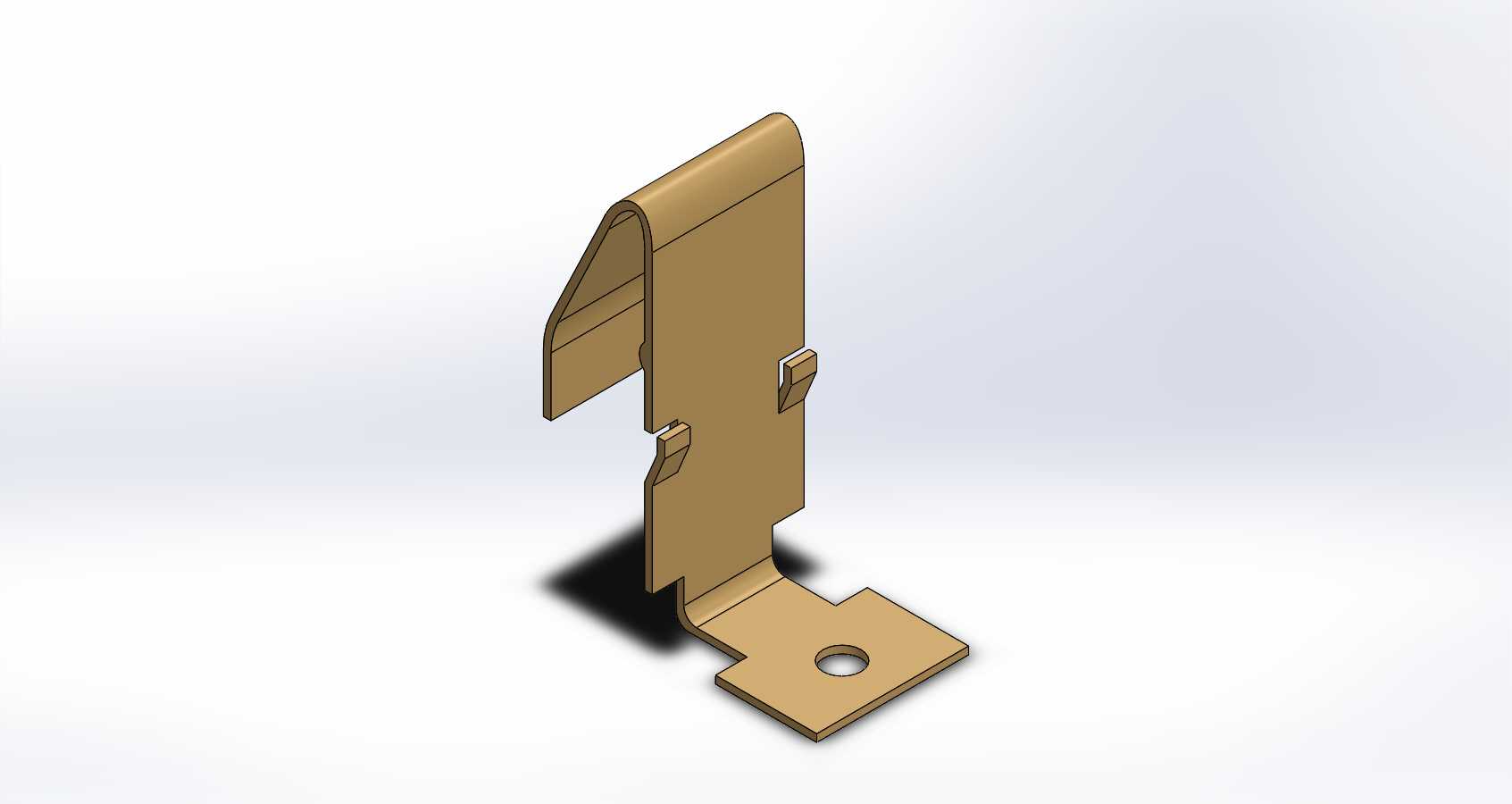

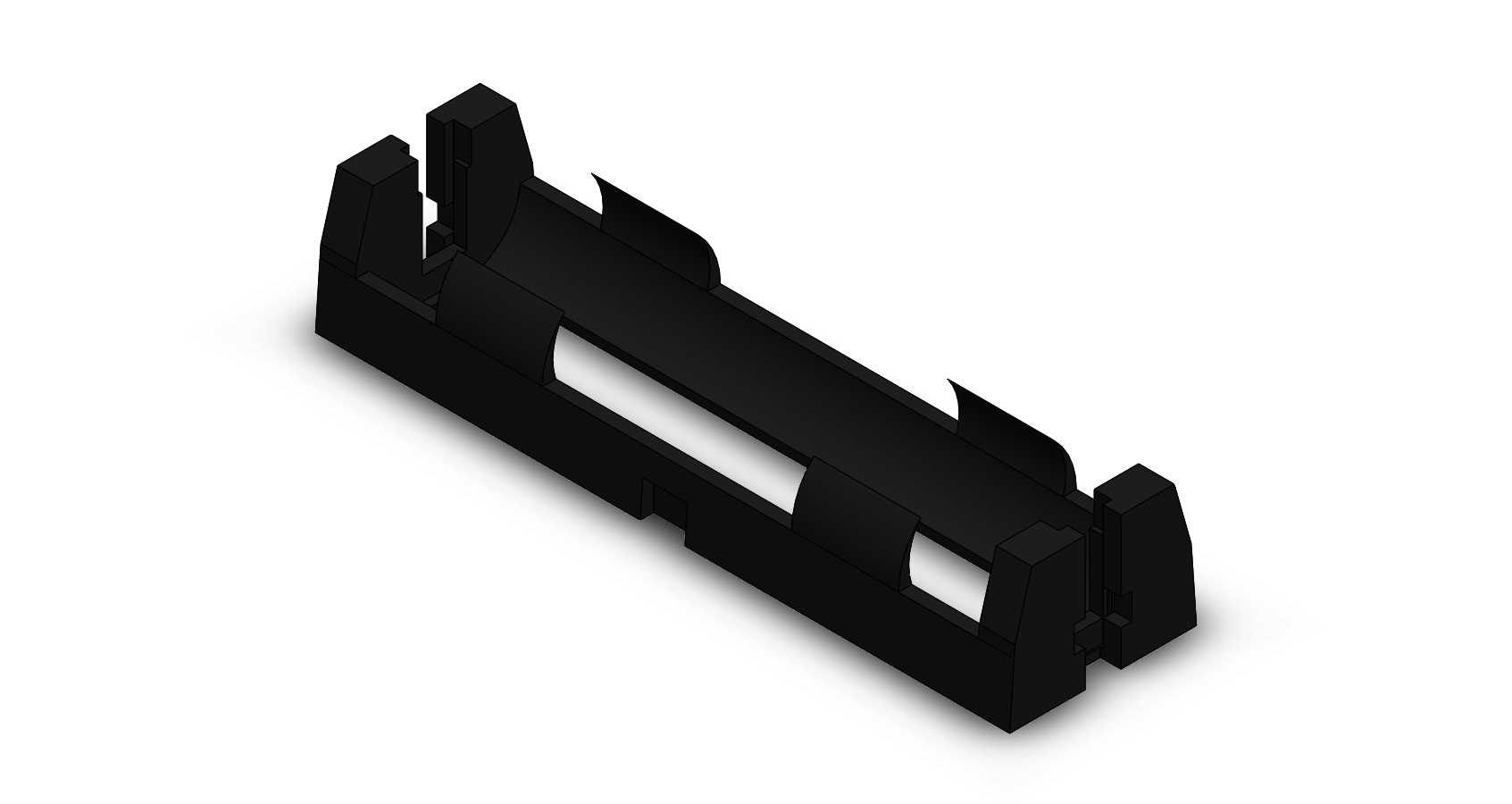

　　在结构细节处理上，基座中部开设两个矩形镂空槽，一方面可以减少注塑成型时的材料用量，降低零件成本，另一方面能够让电池外壁部分外露，提升电池工作时的散热效率，避免电池大电流放电时热量在密闭腔体内积聚。两端的电极接触片采用0.4mm厚的铍铜带冲压成型，表面镀金处理，既具备良好的弹性，长期使用不会出现弹性疲劳，也能避免电极氧化导致接触不良，接触片与塑料基座的连接采用倒刺卡接结构，装配时将接触片从基座端部的卡槽推入，倒刺会卡入基座塑料的预留凹槽内，不需要额外打胶或者螺丝固定，装配效率高，连接可靠性强。带焊片的一端电极焊片上开设一个直径3mm的安装孔，除了焊接固定外，也可以通过螺丝拧入设备壳体的铜柱实现接地或者功率线连接，适配不同的接线需求。

　　实际选型应用时，需要注意这款电池座仅适配单节18650规格的圆柱锂离子电池，不能用于直径或者长度差异较大的其他圆柱电池，比如18500、26650等型号，如果需要多节电池组合使用，可以将多个该款电池座按照串并联需求排列固定，相邻电池座之间预留2mm的间隙即可。针对需要经常更换电池的设备场景，该电池座的卡扣经过1000次插拔寿命测试，弹性衰减率不超过15%，能够满足消费类电子设备全生命周期的使用需求，电极接触片经过5000次插拔测试后，接触电阻仍然小于20mΩ，不会出现接触不良的问题。针对工业类手持设备的使用场景，基座材料选用的阻燃等级达到UL94-V0级，即使电池出现异常发热，基座也不会被引燃，提升设备的安全性能。
