小型复古煤油机油指示灯结构设计

　　这款小型油灯的整体高度控制在100mm，属于便携类小型照明器具，最初的设计定位是适配CA6140普通车床的附属机油状态指示配套部件，也可作为独立的小型应急照明单元使用。在车床加工场景中，这类小型指示灯具常布置在主轴箱润滑油观察位旁，依靠自身半透明储油腔体的透光性，配合微弱的火焰光源，可在车间光线不足的夜班作业时，清晰映照出油位刻度线，方便操作人员快速判断润滑油存量是否处于安全阈值内，避免因缺油导致主轴轴承、齿轮副出现干磨损毁的故障。

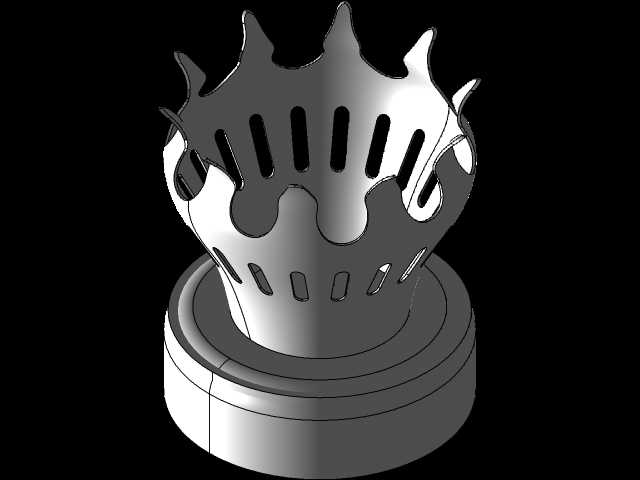

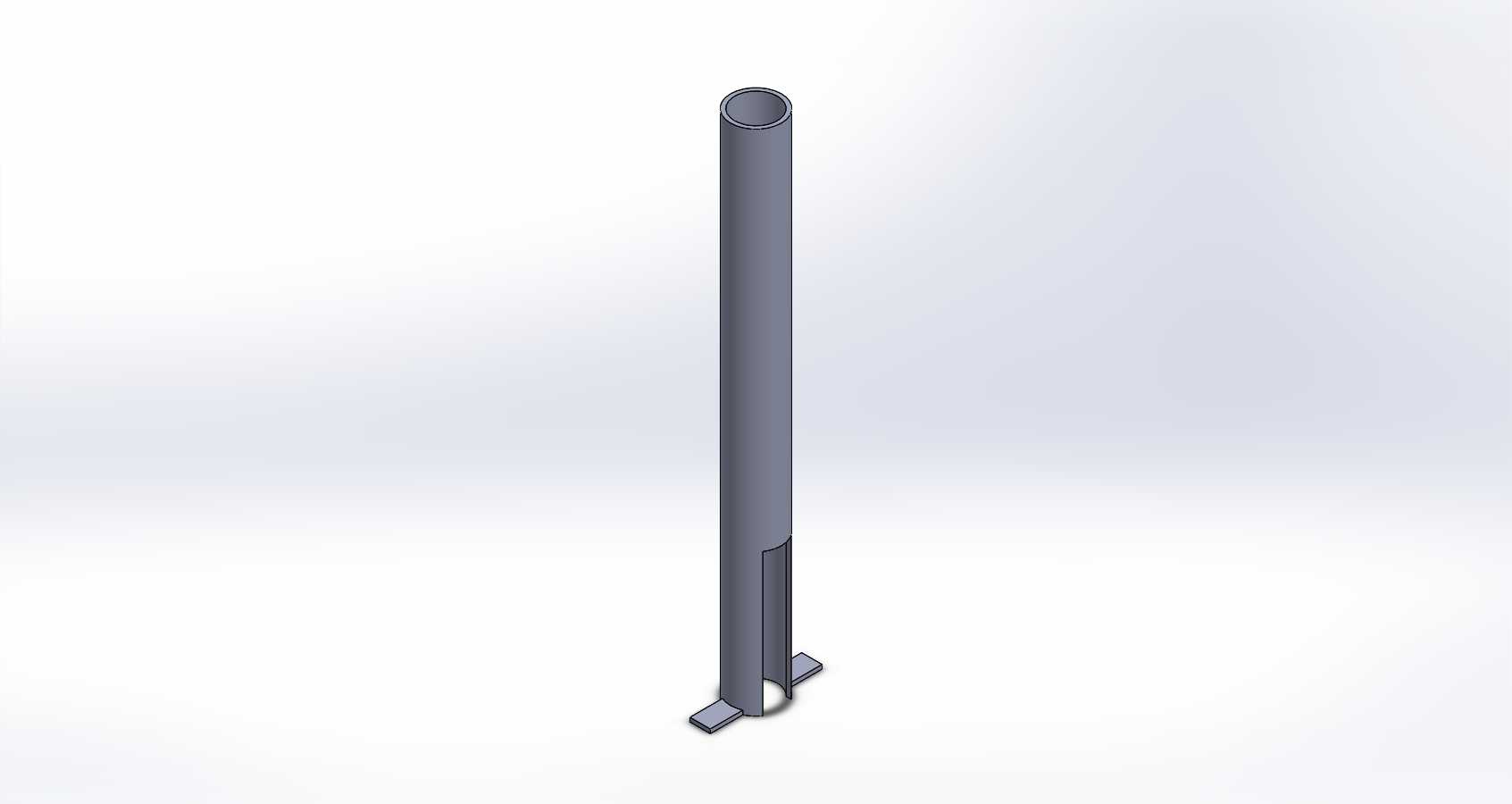

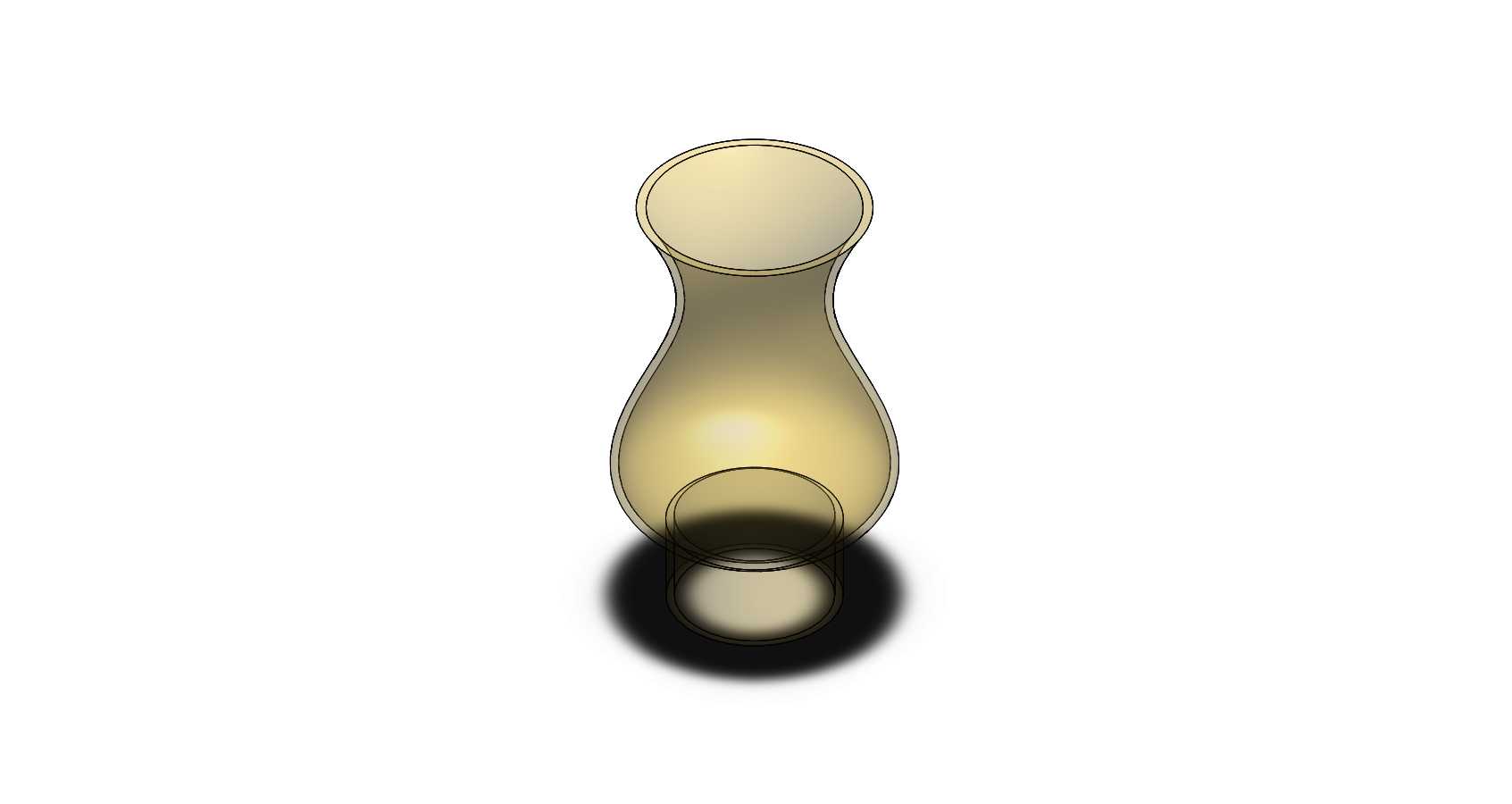

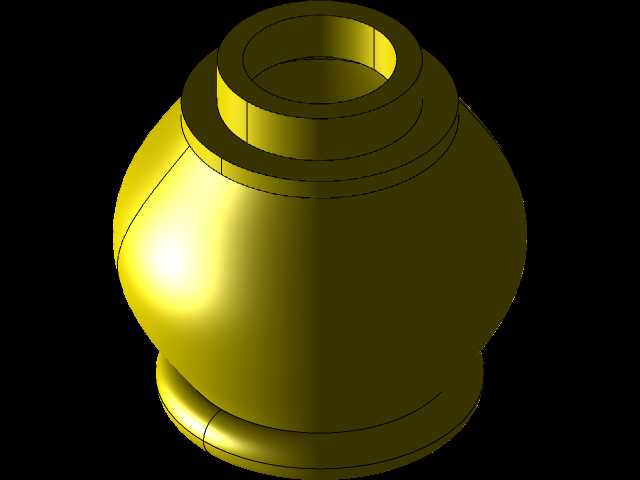

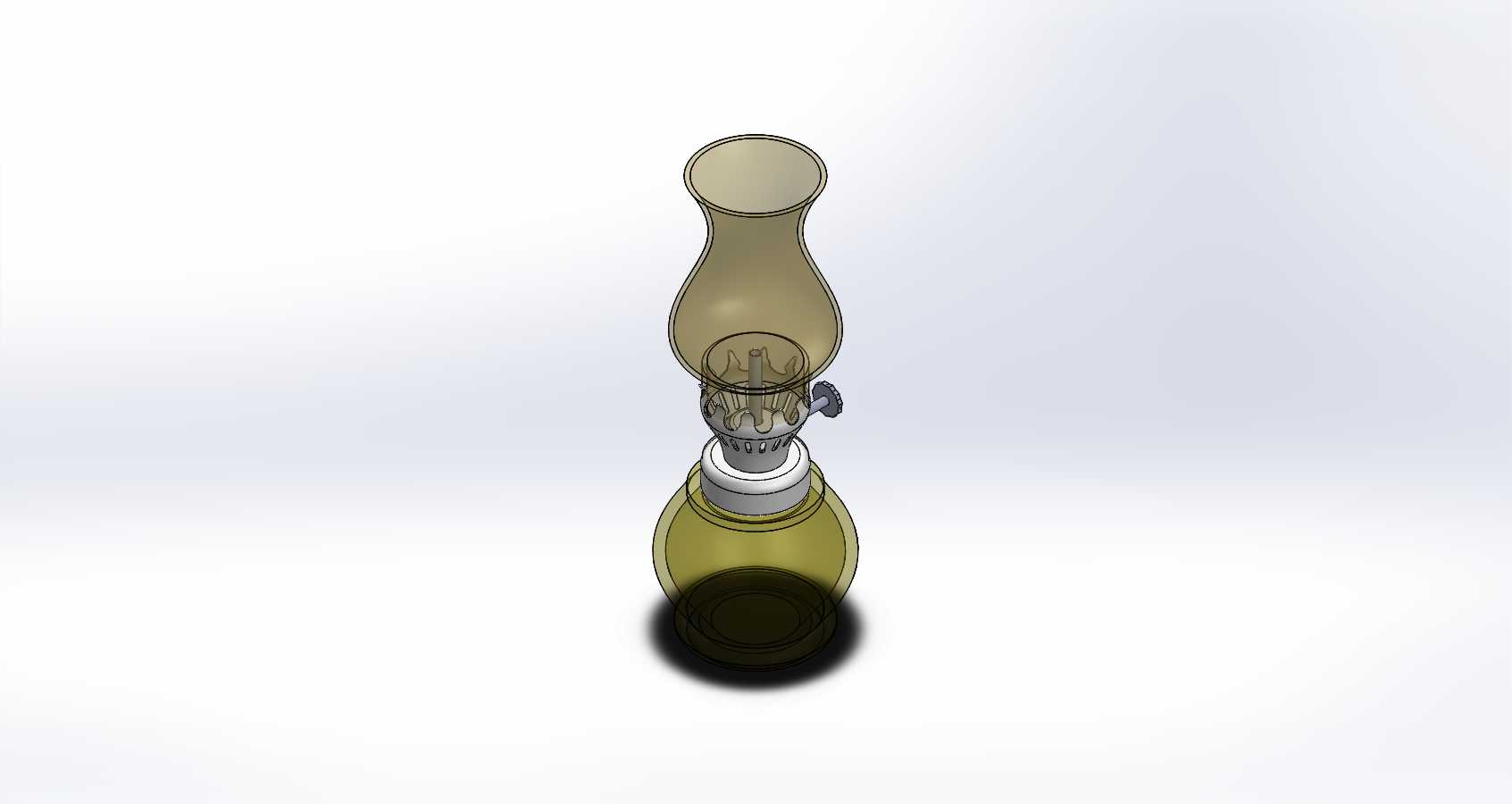

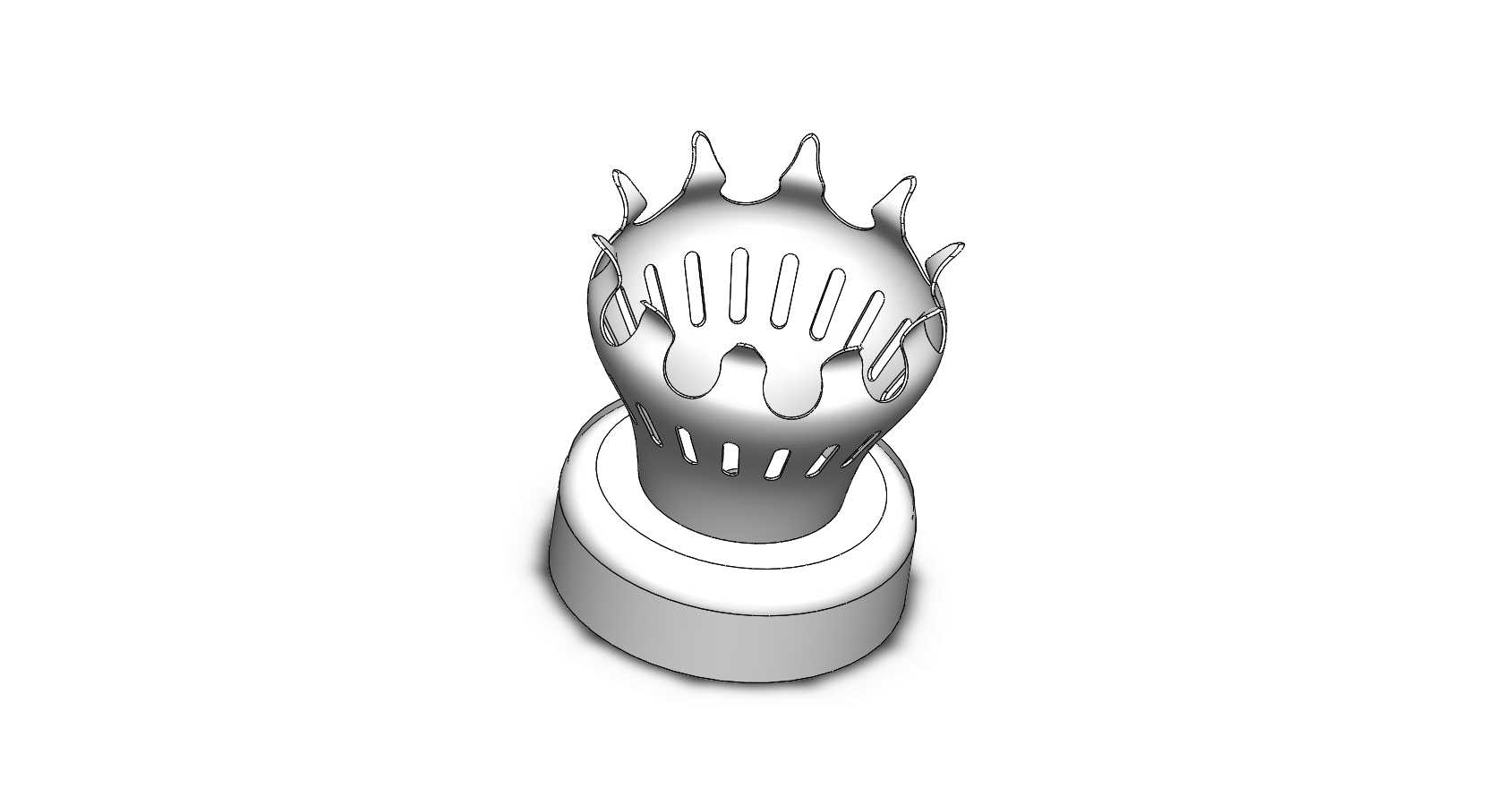

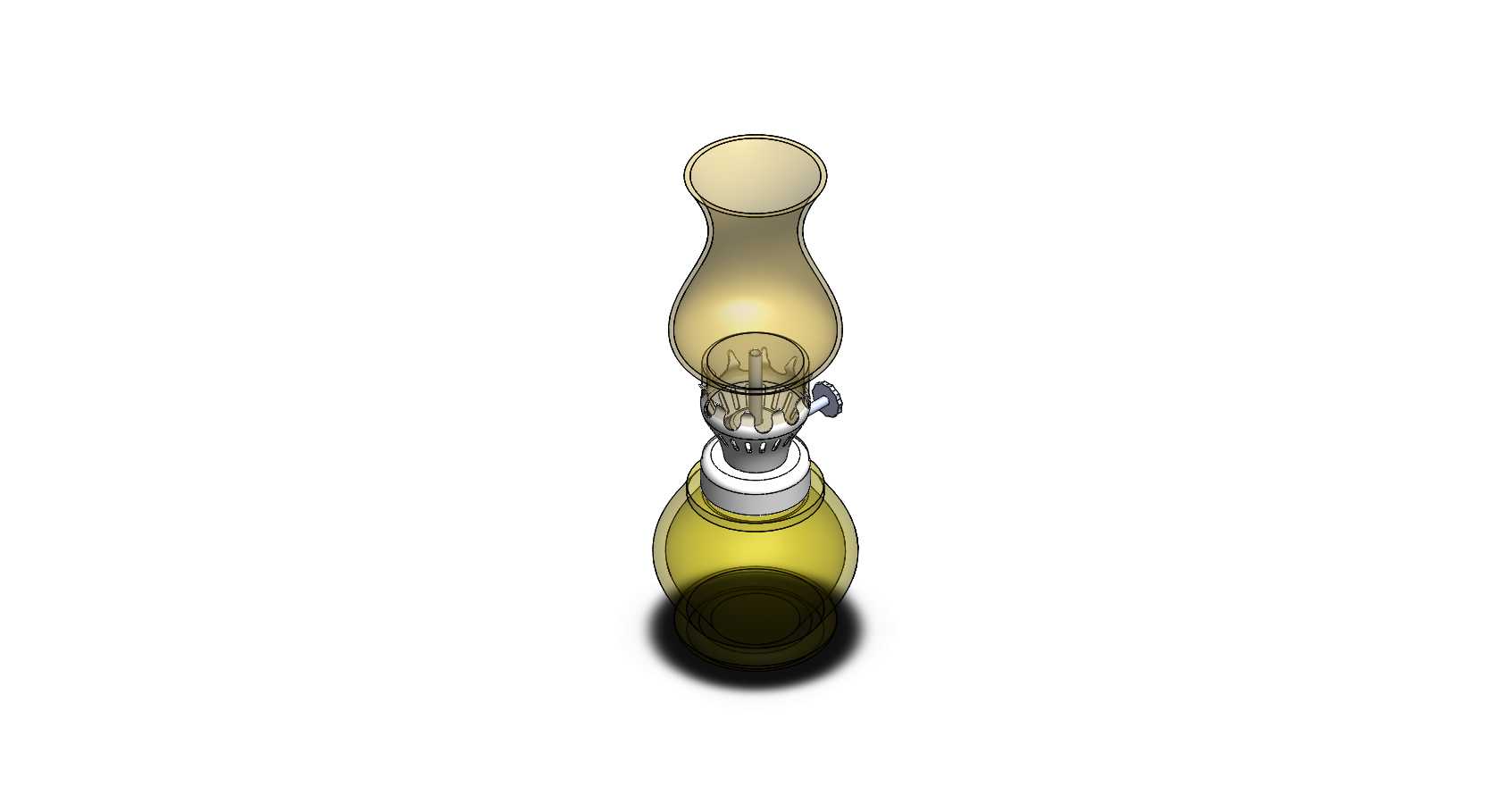

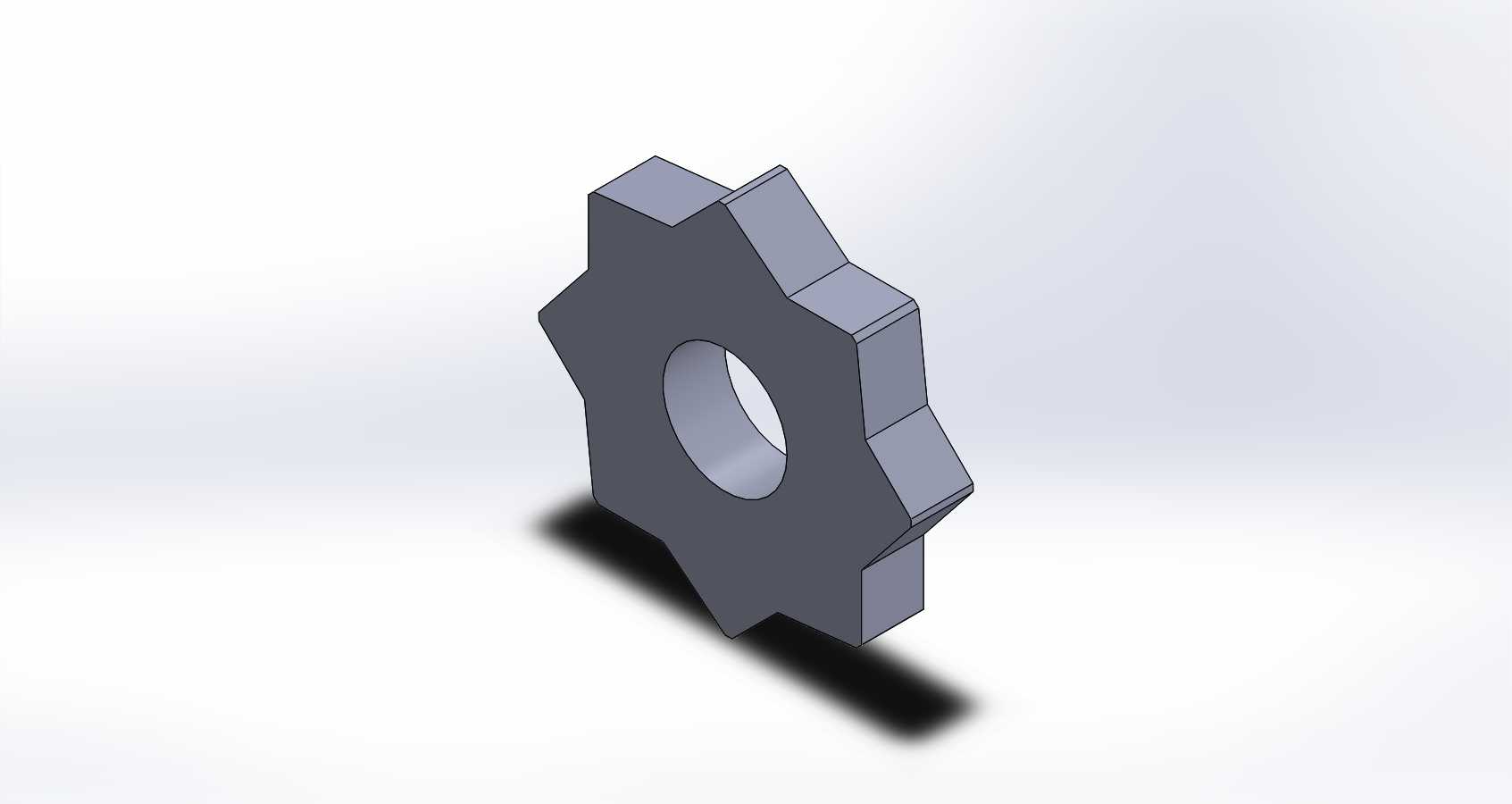

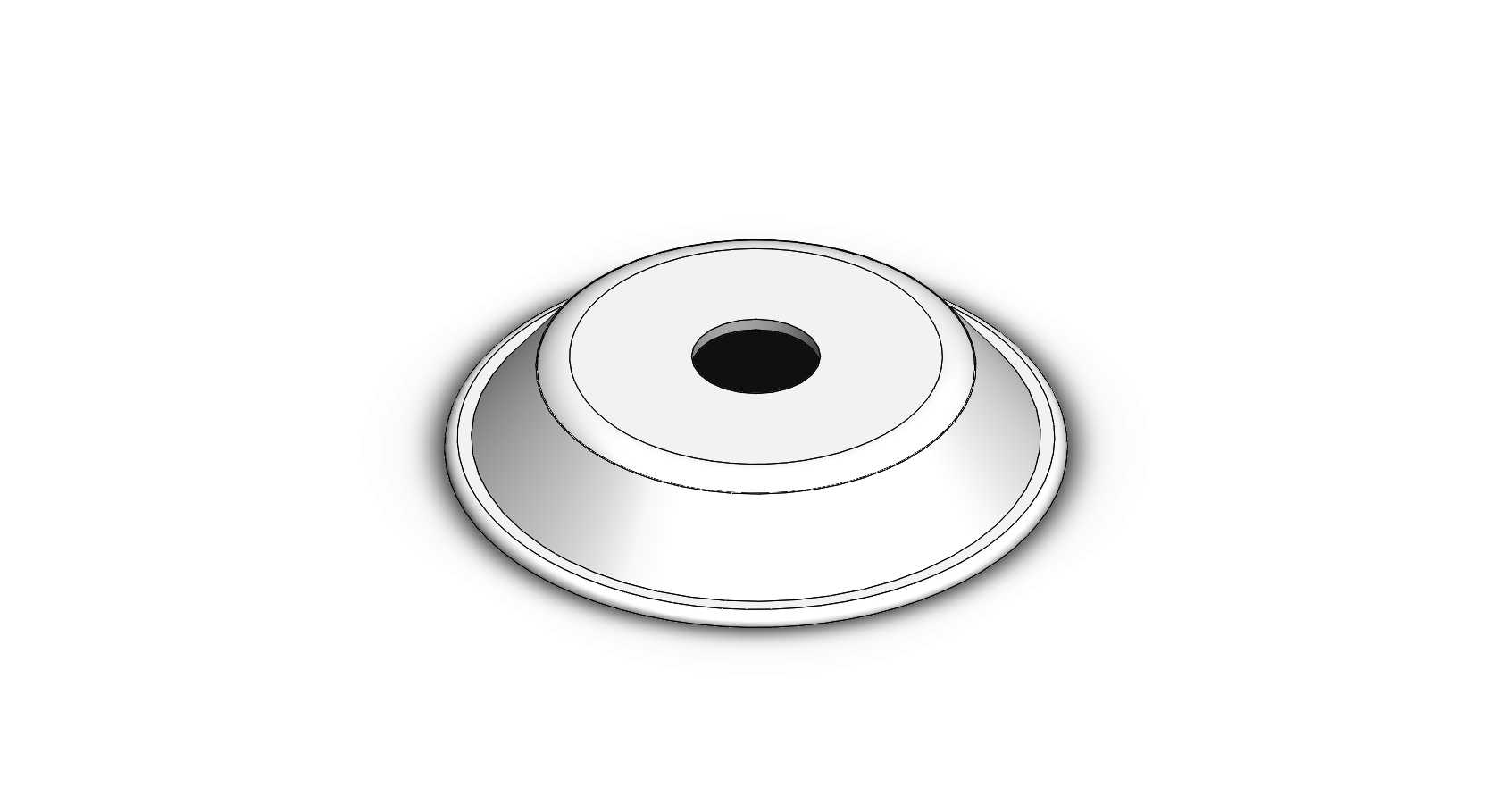

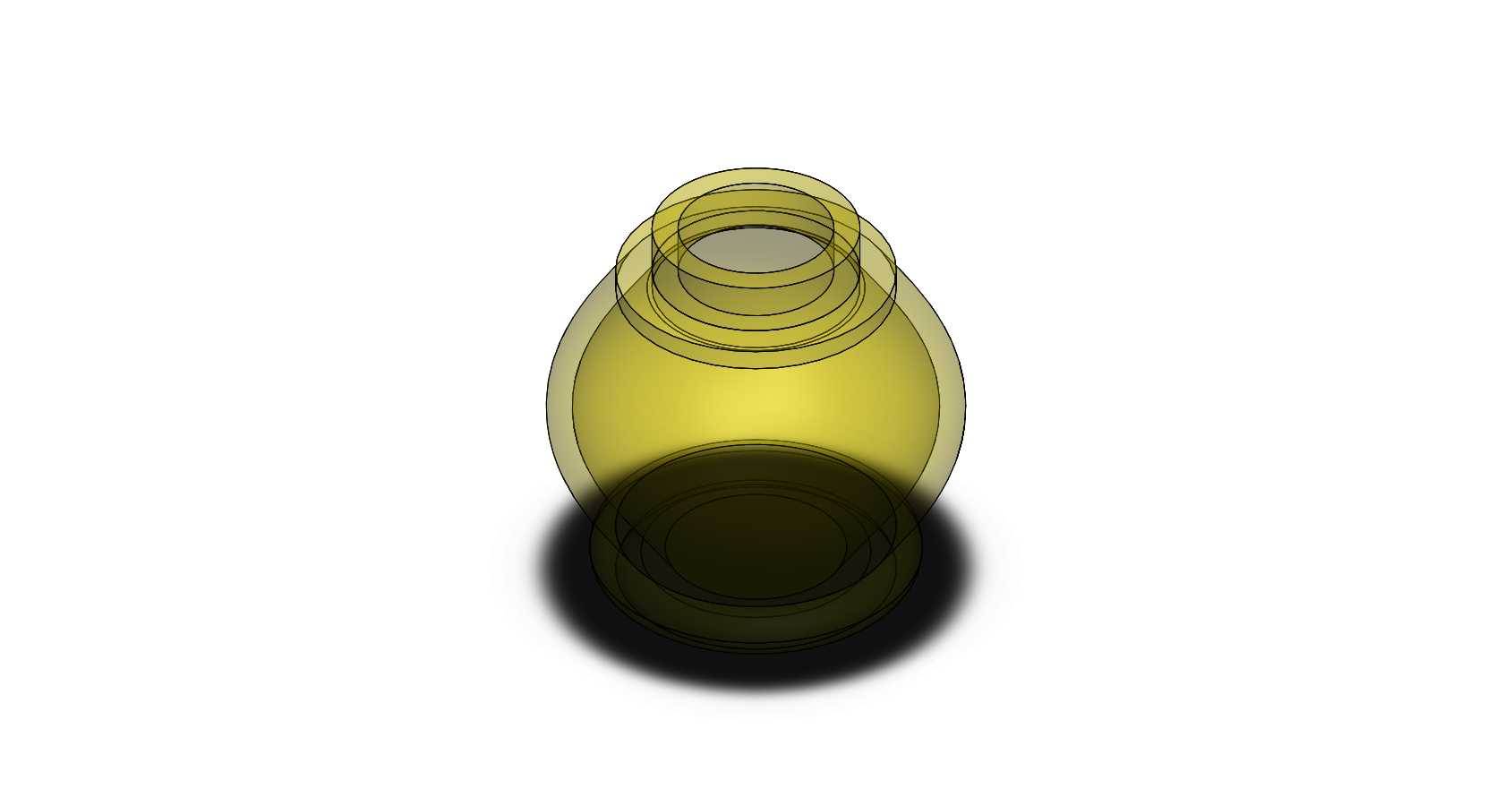

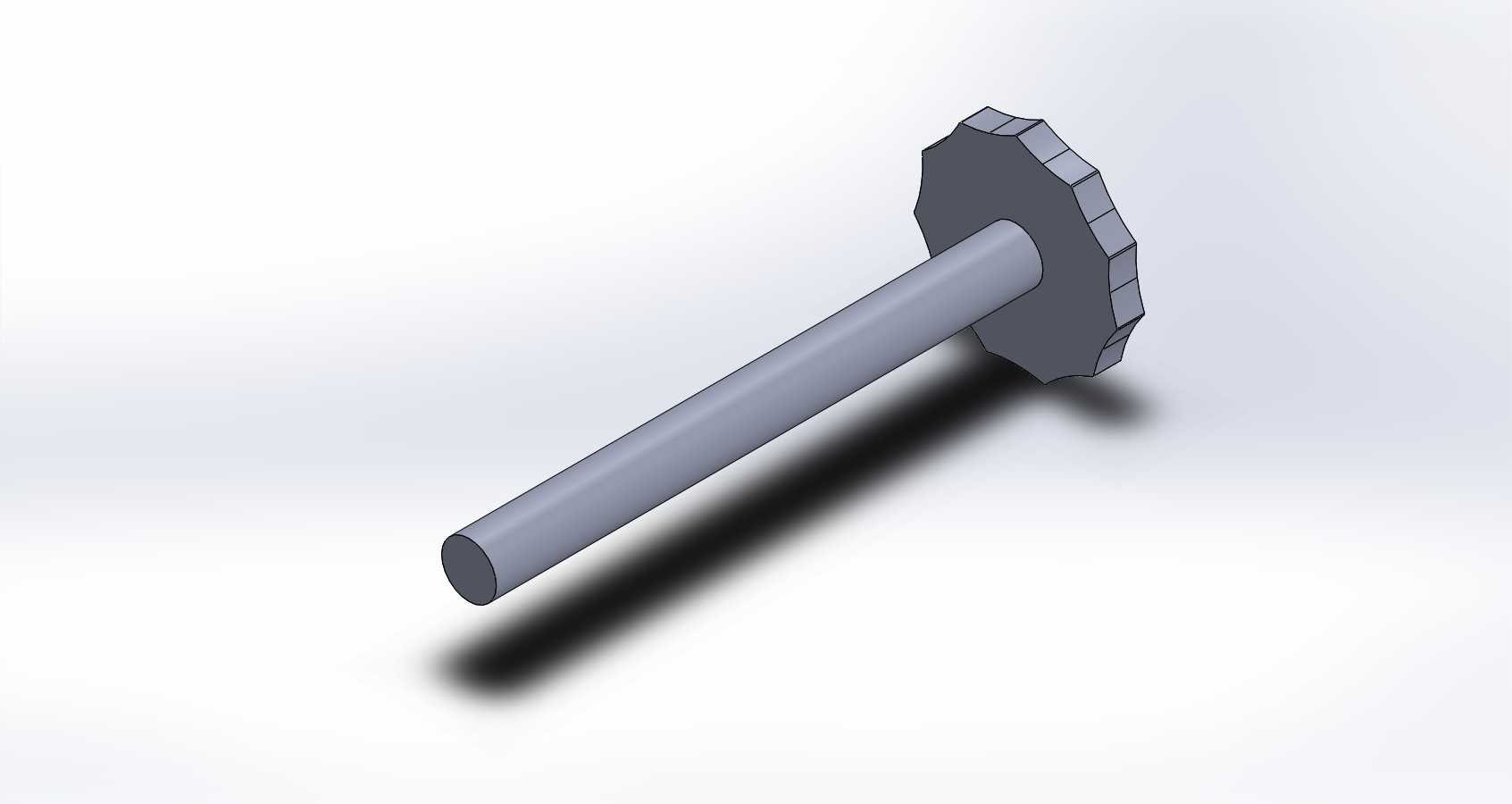

　　从结构设计逻辑来看，整体采用三段式堆叠装配结构，最下方的储油舱采用吹塑成型的橄榄形玻璃瓶体，瓶壁厚度控制在1.2mm，既保证足够的结构强度耐受车间日常的轻微磕碰，也能通过通透的茶色玻璃直观观察内部燃油剩余量，瓶体颈部做了1.5mm高的环形凸台，与中部的金属灯座采用过盈配合加密封胶圈的连接方式，可彻底避免燃油倾倒泄漏的风险，密封胶圈选用耐油丁腈橡胶材质，长期接触煤油、机油类介质不会出现溶胀变形失效的问题。中部的灯头组件是整个结构的核心功能区，集成了棉线灯芯夹持结构、风量调节拨片、灯座固定卡扣三个功能模块，灯芯夹持结构采用锯齿形弹性夹片，可通过侧面的旋钮调节灯芯伸出长度，以此控制火焰大小，调节行程为8mm，可实现从微光指示到常规照明的亮度切换；风量调节拨片为旋转式结构，通过转动拨片改变进风孔的通流面积，控制进入灯罩内部的空气流量，既可以保证燃油充分燃烧减少黑烟产生，也能在车间有轻微穿堂风的工况下避免火焰被吹灭。最上方的灯罩采用高硼硅玻璃热压成型，整体为上窄下宽的葫芦形轮廓，下部敞口处做了卷边处理，与金属灯头的定位槽精准卡合，装配后同轴度误差控制在0.3mm以内，可避免受热不均导致玻璃开裂，灯罩上部的收口结构能够形成稳定的热气流上升通道，保证火焰燃烧稳定，不会出现飘忽抖动的情况。

　　在安装边界设计上，整个灯具的底部为平面结构，可直接放置在机床操作平台的平面上，也可通过选配的金属固定卡箍安装在直径15-20mm的机床管路旁，安装时不需要额外打孔，不会破坏原有设备的结构完整性。整体重量控制在120g左右，即使采用卡箍挂载安装，也不会对管路造成额外的载荷负担。在功能特性上，这款灯具不需要外接电源，完全依靠燃油燃烧提供照明，在车间临时断电、设备检修区域无供电的场景下，可快速投入使用，单次加注15ml煤油即可持续燃烧45分钟以上，足够操作人员完成应急故障排查、油位检查等常规作业。

　　设计过程中重点考虑了车间复杂工况的适配性，所有金属部件均采用镀锌钝化处理，可耐受车间内的切削液雾气、润滑油雾气的腐蚀，长期使用不会出现锈死、调节卡顿的问题；玻璃部件均做了圆角处理，没有尖锐棱角，避免操作人员拿取时被划伤。结构上所有可拆卸部件的装配间隙均控制在0.2mm以内，既保证拆装更换灯芯、加注燃油时操作顺畅，也能避免灰尘、金属切屑进入灯具内部堵塞灯芯孔隙。在实际建模过程中，所有配合面均做了公差匹配设计，过盈配合的压装力控制在30-50N，徒手即可完成装配，不需要借助额外的工装工具，后期维护更换部件时操作门槛极低，一线操作人员不需要专门培训即可完成日常的燃油加注、灯芯更换等维护作业。

　　从使用场景拓展来看，这款灯具除了适配机床的油位指示用途外，也可作为小型设备的局部照明、实验室无供电区域的临时照明、户外检修的便携照明使用，整体结构没有易损的电子元器件，可靠性远高于普通的小型电筒类照明产品，在高湿度、高油污、强电磁干扰的工业场景下，不会出现电路短路、电池漏液等故障，环境适应性更强。建模时对所有曲面均做了连续性处理，玻璃罩与储油瓶的曲面曲率过渡自然，渲染时可真实还原玻璃材质的折射、反射效果，金属部件的表面纹理、密封胶圈的橡胶质感均做了对应材质参数匹配，可直接用于装配仿真、工况模拟、产品宣传渲染等不同场景的使用需求。
