CA6140车床操作启动钥匙结构设计

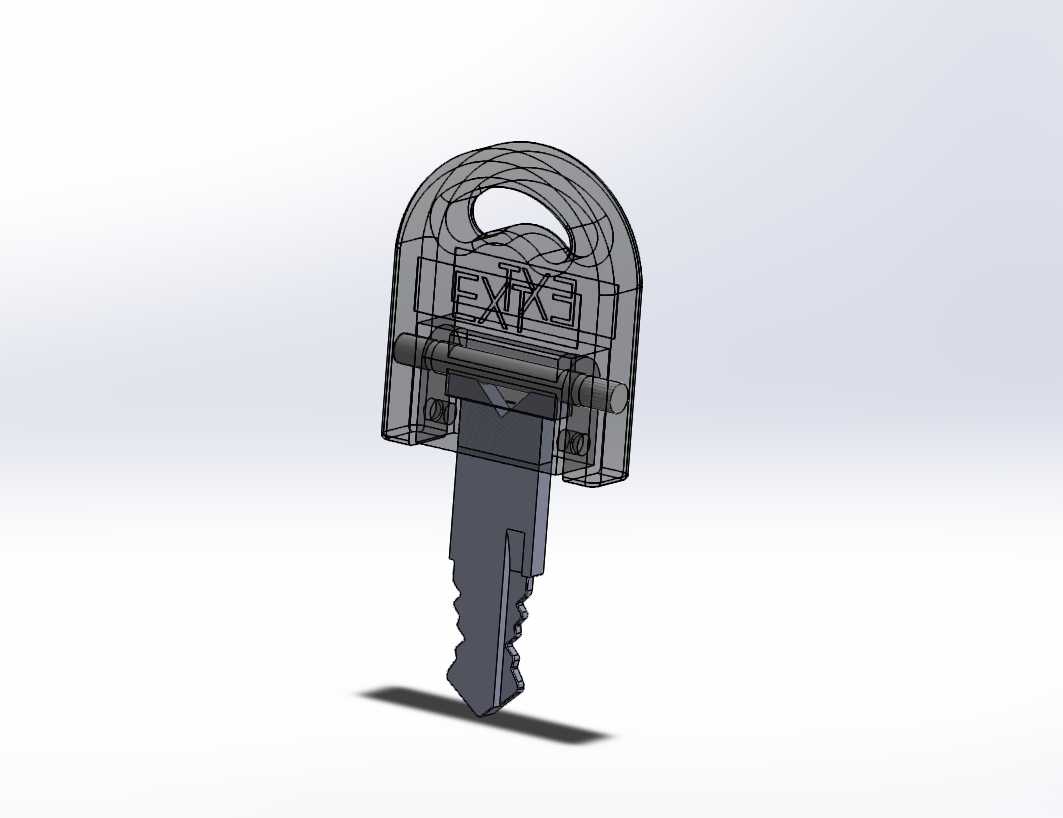

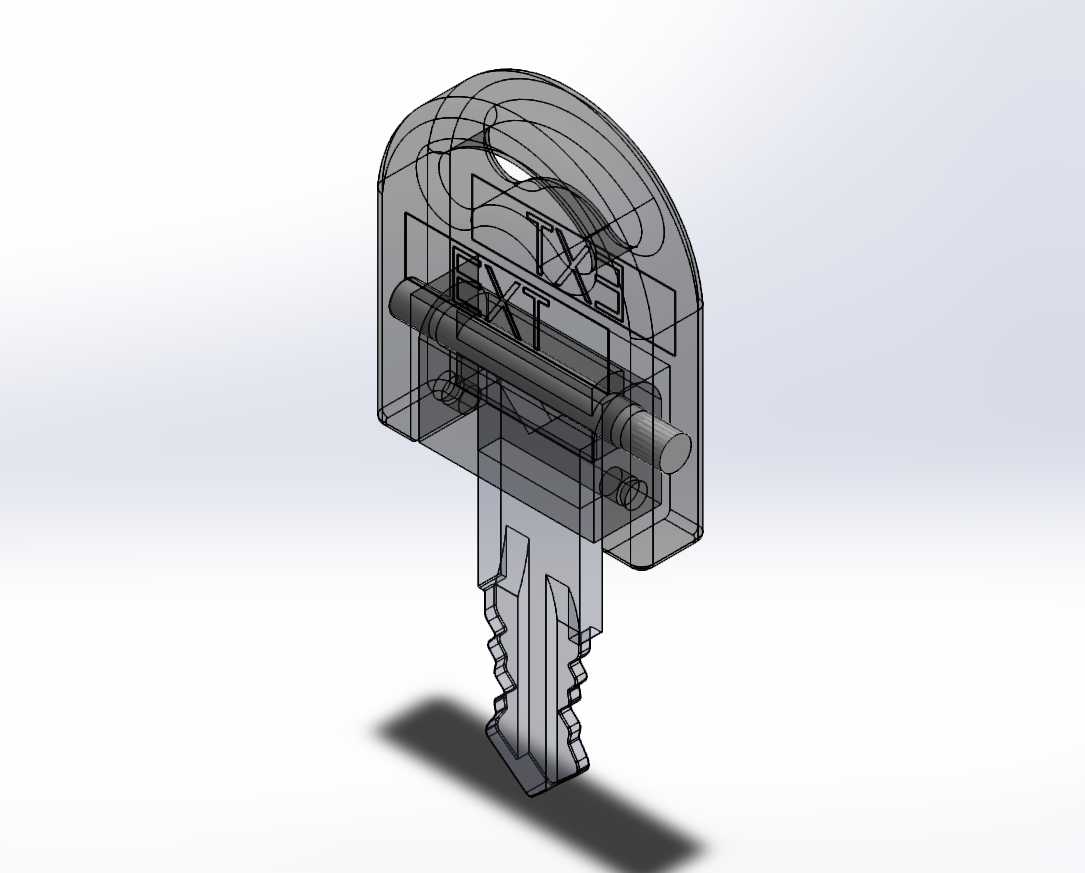

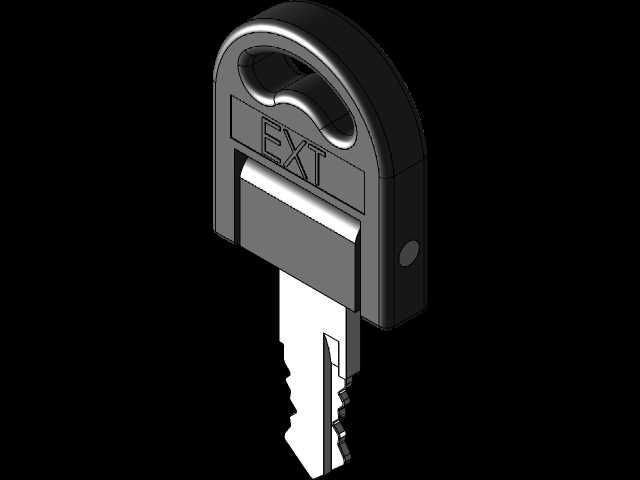

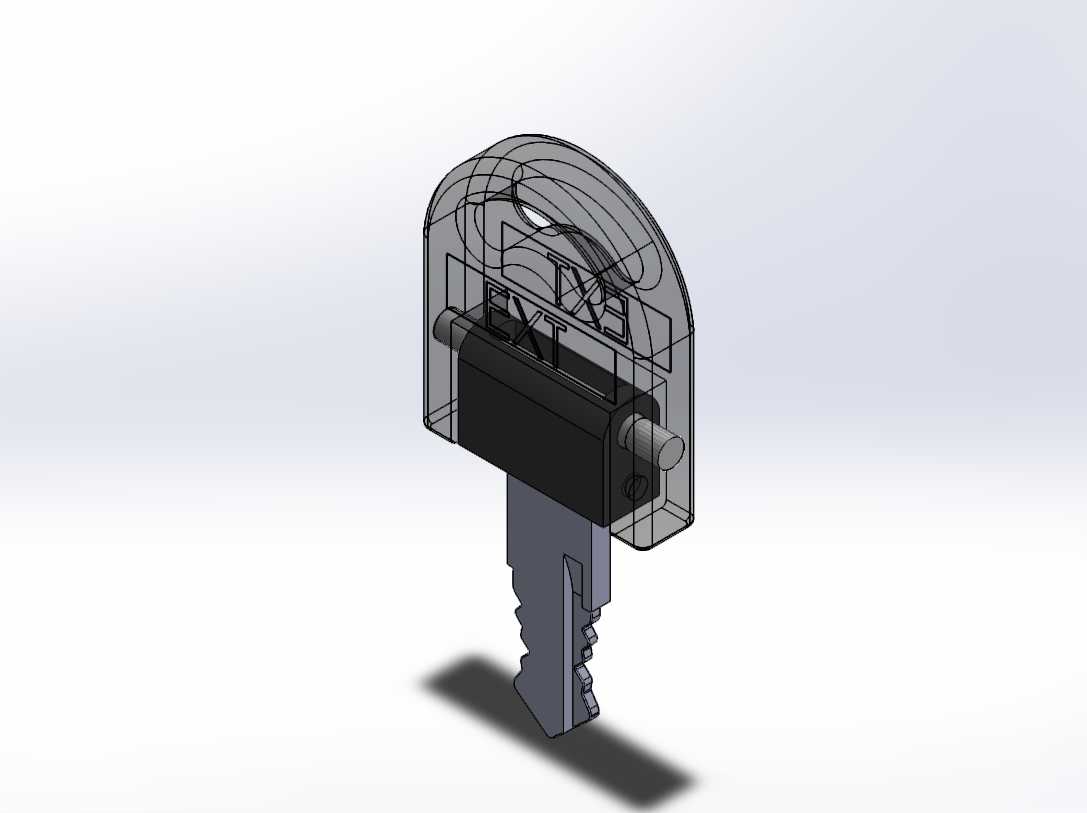

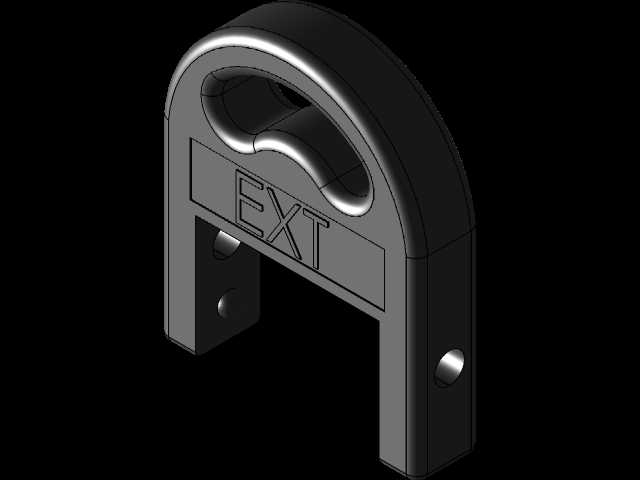

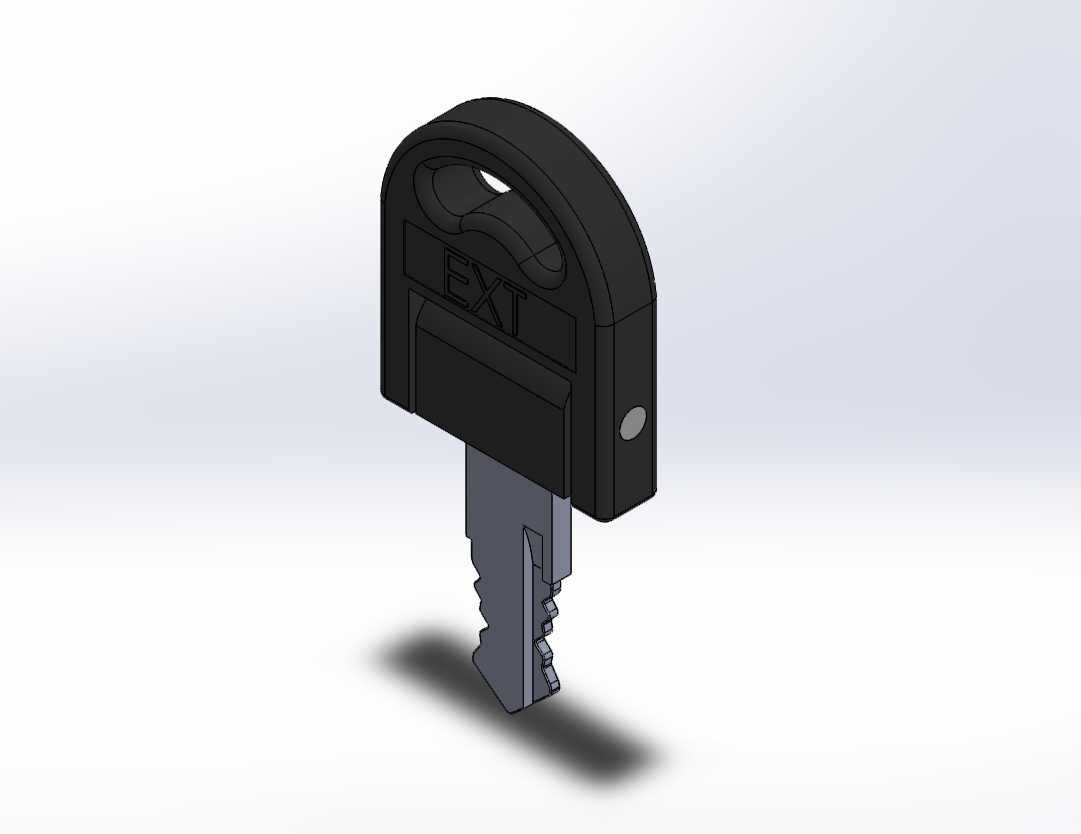

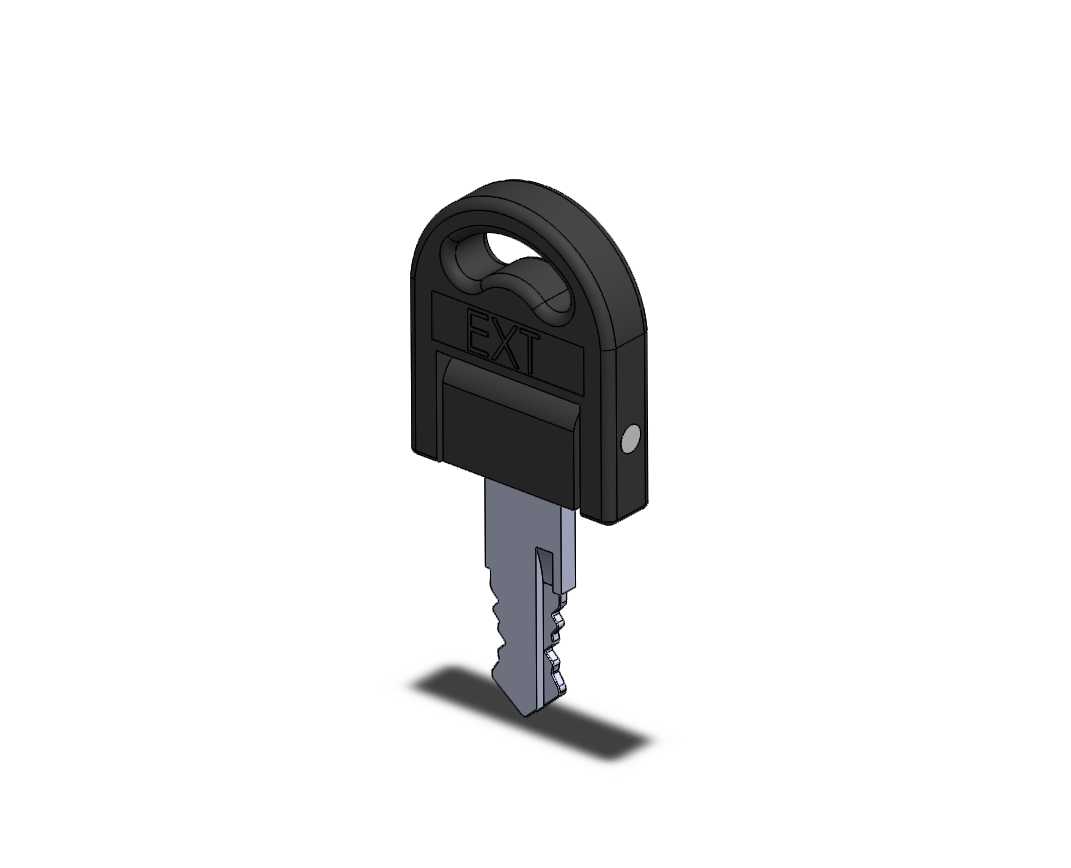

　　在普通卧式车床的日常运维场景里，操作面板上的电源启动钥匙是设备权限管控的核心小部件，CA6140作为车间普及率极高的普通卧式车床，其配套的启动钥匙需要兼顾操作握持手感、锁芯配合精度、防误触结构以及长期反复插拔的耐用性，整套结构拆分建模的思路完全贴合机床附件的实际装配逻辑。从实际使用场景来看，这类钥匙主要用于车床主电源回路的通断授权，只有插入钥匙旋转至导通档位，机床的主电机控制回路才会获得上电许可，避免非授权人员随意启动设备引发加工安全事故，在实训教学车间、批量零件加工工段、设备维保现场都属于高频使用的操作件。整套钥匙结构拆分为四个独立组成部分，首先是握持手柄的上壳体，外形采用圆弧过渡的扁状轮廓，顶部预留挂装孔位，

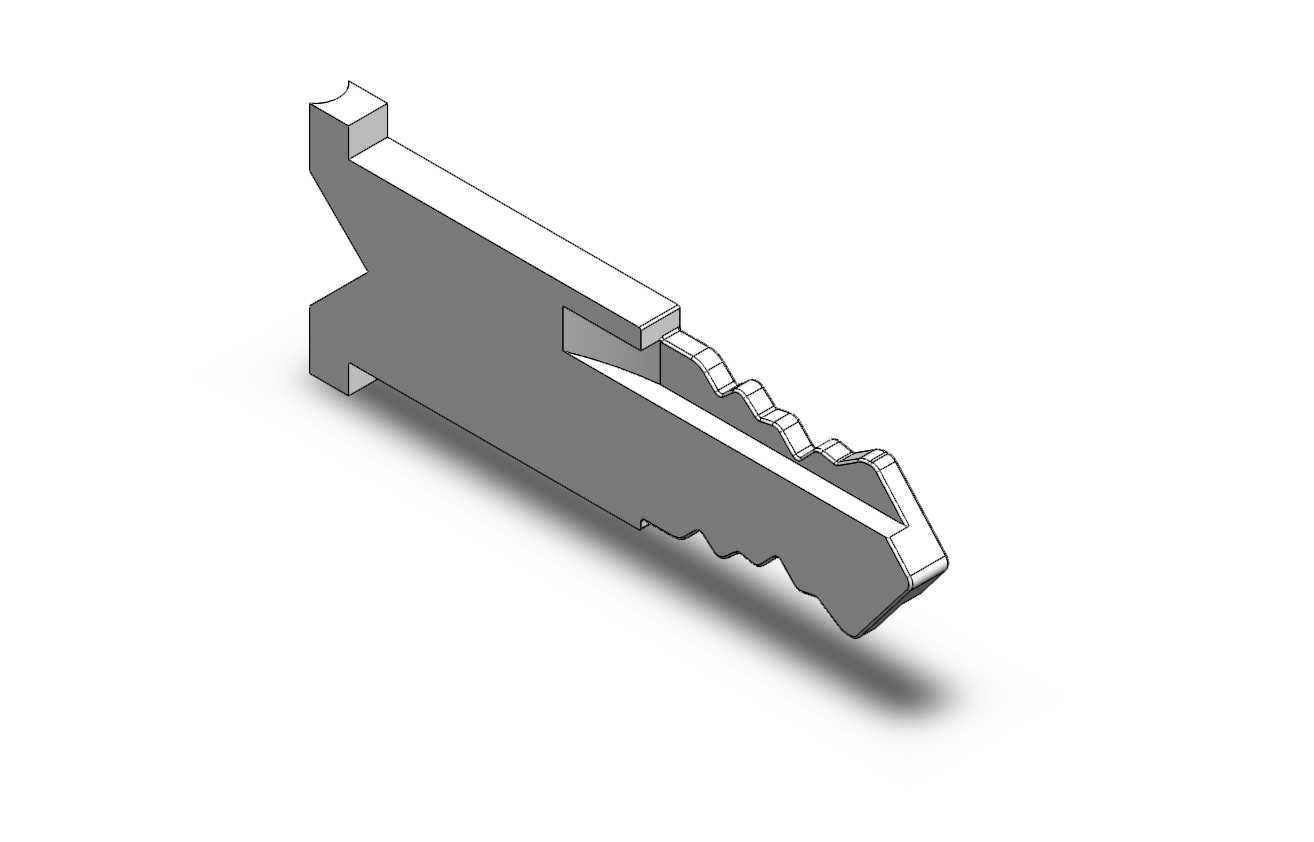

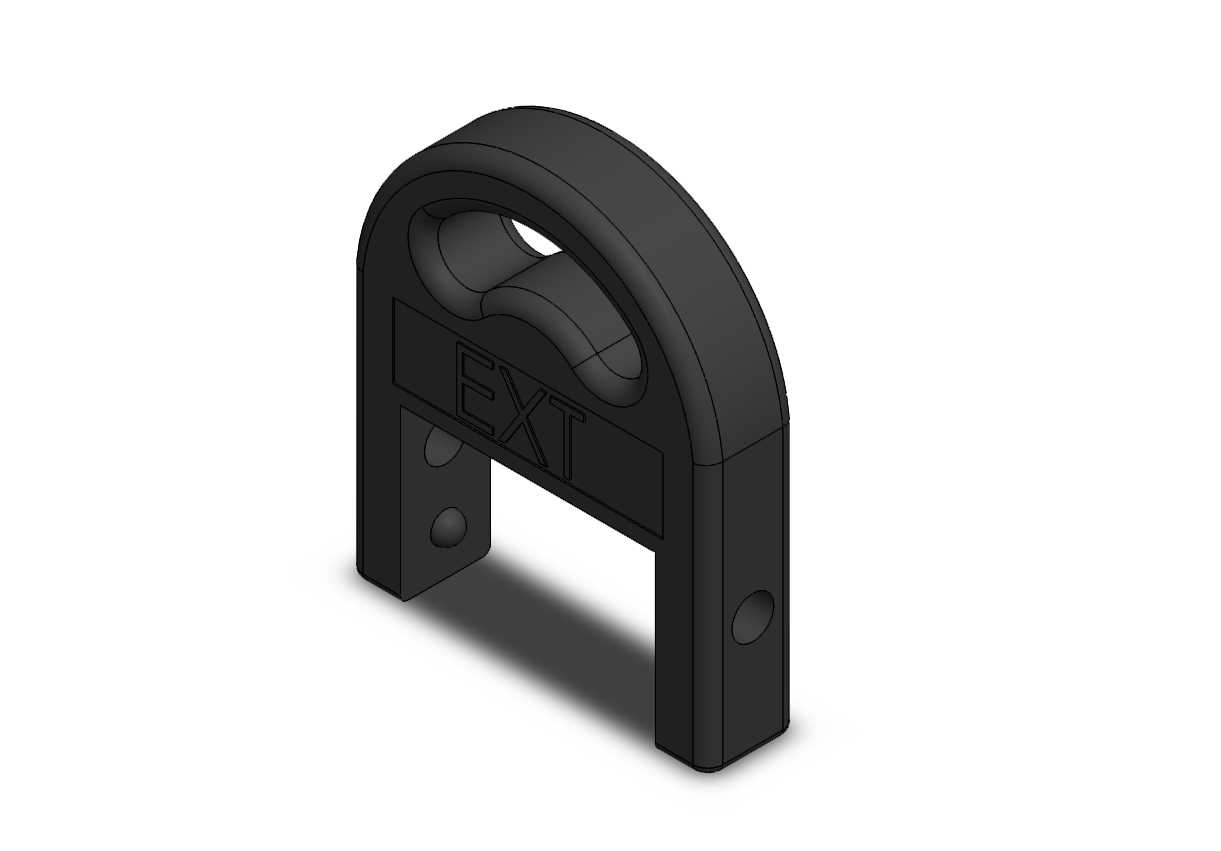

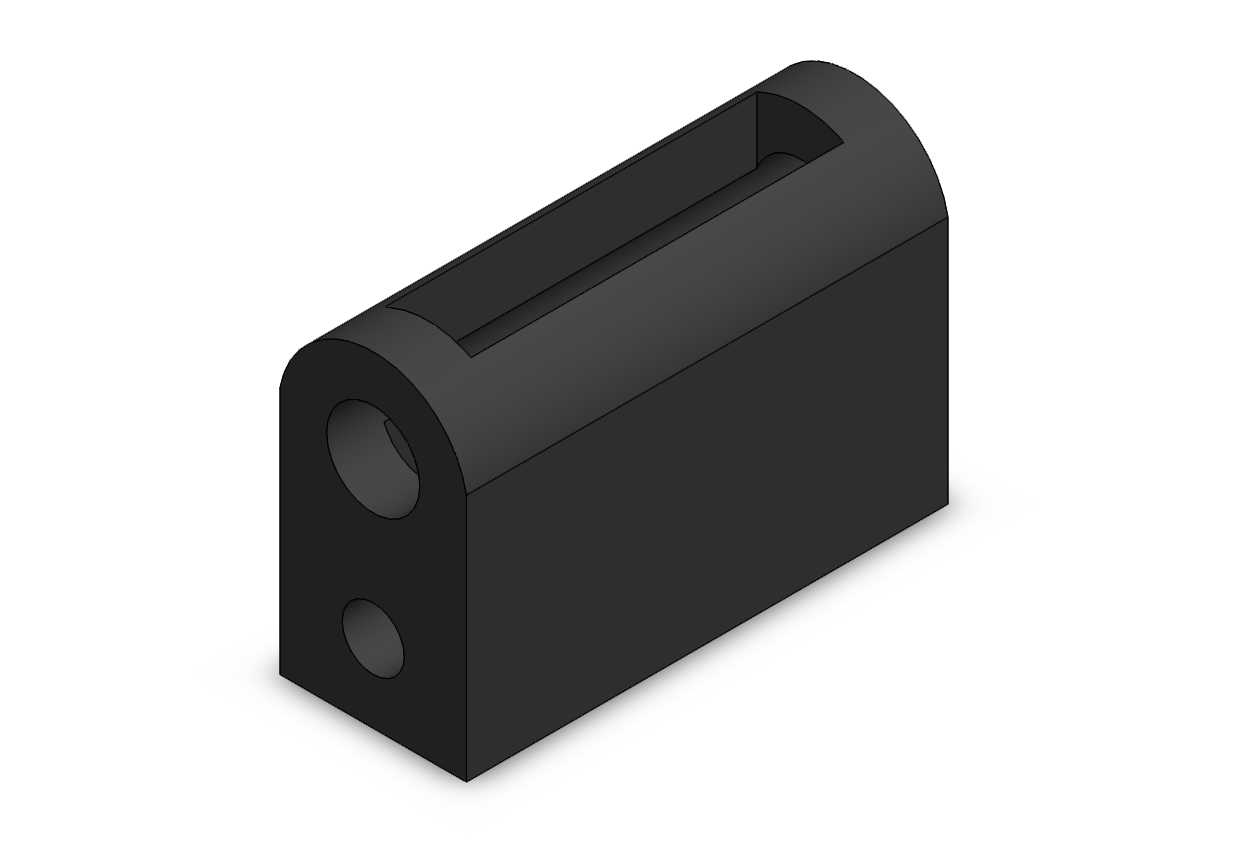

　　方便操作人员将钥匙串挂在工位工具牌上，避免随手放置丢失，手柄表面做了防滑的凹凸造型，操作人员戴劳保手套旋转钥匙时也不会出现打滑脱手的情况，手柄侧边预留的小圆孔是装饰定位销的安装位，用来固定上下壳体的装配位置。第二部分是握持手柄的下壳体，和上壳体采用卡扣加定位销的组合装配方式，内部预留出钥匙柄嵌装的卡槽，金属钥匙片的尾部完全嵌合在壳体型腔内部，不会出现长期扭转后金属柄和塑料手柄松脱转动的问题，上下壳体合模后周边的配合缝隙控制在均匀的0.1mm区间，既不会出现装配干涉，也能避免车间内的切削液、油污渗入手柄内部积留。第三部分是金属钥匙齿片，采用和机床锁芯完全匹配的齿形轮廓，齿部的每一个台阶高度都对应锁芯内部弹子的行程尺寸，

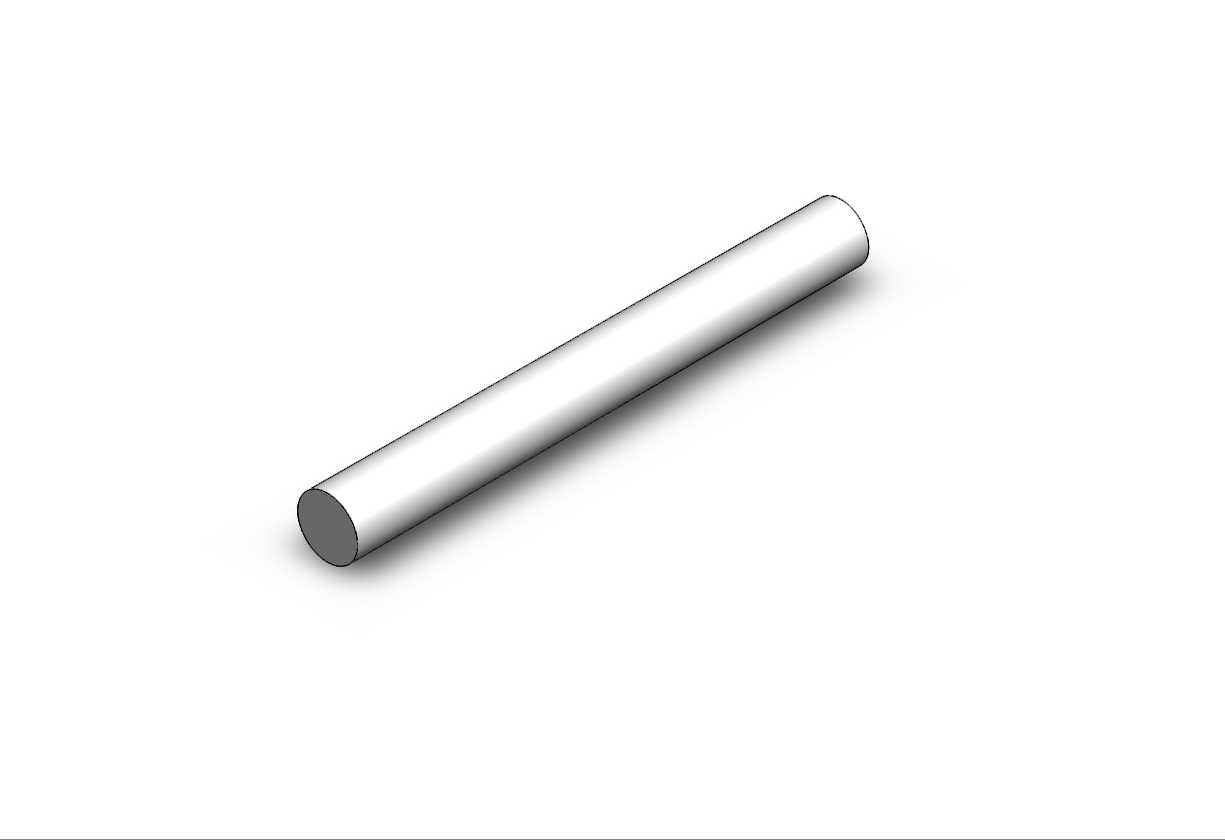

　　建模时齿形的过渡圆角全部按照实际加工刀具的半径做了还原，避免出现尖角应力集中，钥匙片插入锁芯的导向段做了微小的锥度引导，操作人员在视线被操作面板遮挡的情况下也能顺利对准锁孔插入，钥匙片的厚度和锁芯钥匙槽的宽度采用小间隙配合，插拔过程顺滑无卡滞，同时径向晃动量控制在允许范围内，旋转受力时不会出现偏摆。第四部分是壳体侧边的定位固定销，属于微型圆柱装配零件，压入上下壳体对应的同轴孔内之后，完成整个手柄的轴向锁固，不需要额外粘接就可以保证两部分壳体不会在反复扭转受力时分开。从安装边界维度考量，钥匙完全插入车床锁芯之后，手柄背部和操作面板表面的预留间隙控制在3mm以上，旋转过程中手柄边缘不会和面板上的急停按钮、转速调节旋钮发生运动干涉，

　　手柄的整体厚度控制在12mm以内，即使操作面板周边布置了密集的控制按钮，钥匙旋转的整周活动范围内都没有障碍物。设计过程中首先从锁芯的配合尺寸反向推导钥匙片的轮廓，先完成金属齿片的参数化建模，再根据人手握持的人机工程尺寸包裹设计塑料手柄，手柄的外轮廓宽度取32mm，刚好适配成年男性戴手套握持的受力宽度，顶部挂孔的内径取8mm，可以穿过常规的钥匙环挂装，整个结构没有复杂的异形曲面，所有拔模斜度都按照注塑生产的1.5度标准设置，后续如果需要实物加工，塑料手柄可以直接开模注塑，金属钥匙片可以通过线切割齿形之后再铣削柄部轮廓完成制作。在机床附件的装配校验环节，把钥匙模型导入CA6140车床的整机操作面板装配体中，可以模拟钥匙插入、旋转90度上电、反向旋转断电拔出的全行程运动，检查整个运动包络体和周边面板元件的间隙，提前发现实际装配后可能出现的干涉问题，这类小零件的完整建模也能帮助机床维修人员在钥匙丢失、齿形磨损时快速测绘复刻，不需要等待原厂配件采购周期，快速恢复车床的权限管控功能。
