手动台式钻床进给支撑固定支架结构

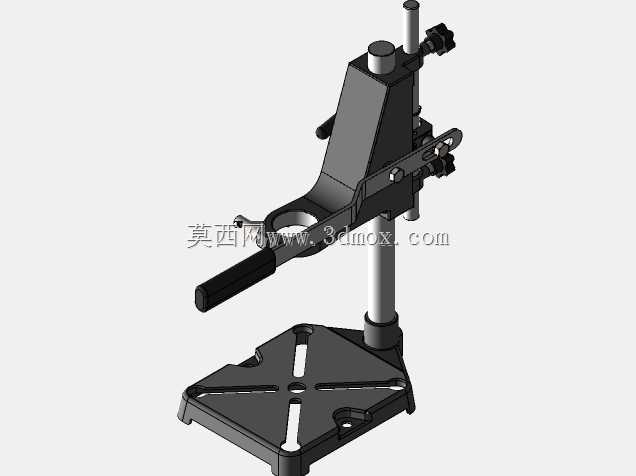

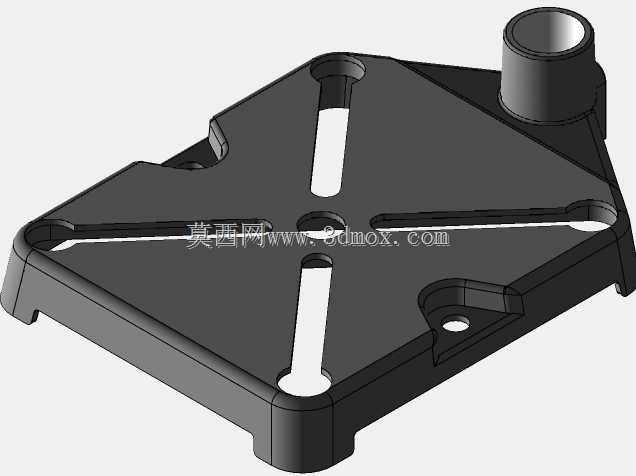

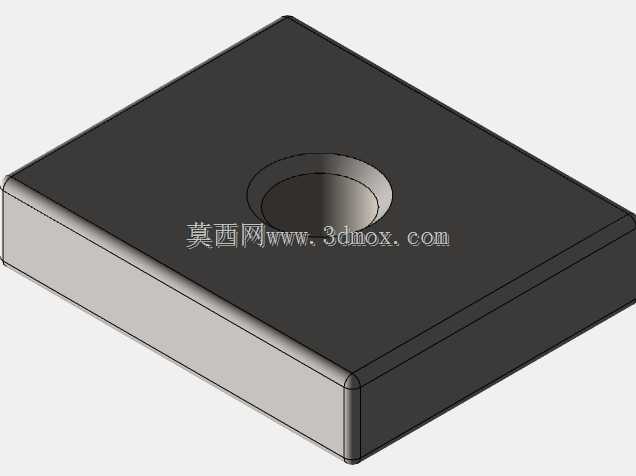

　　这款手动进给的台式钻削支撑支架，主要面向小型零件的钻孔、扩孔、铰孔等轻负荷机加工场景，常见于五金维修、小批量零件加工、教学实训以及家庭DIY工坊这类场景，用来固定手持电钻类旋转加工工具，替代手持操作的不稳定问题，提升孔位加工的精度与操作安全性。从结构功能来看，整套装置分为底座、立柱支撑、进给滑座、操作手柄、工具夹持环几个核心部分，底座采用带加强筋的方形铸铁类结构设计，表面开设十字形T型槽，槽宽适配通用的T型螺栓与压板组件，能够快速装夹不同外形的待加工工件，底座底部预留安装孔位，可通过膨胀螺栓或压块固定在工作台面上，避免加工过程中设备晃动偏移，底座中心位置设置定位基准孔，方便工件快速找正中心，减少划线找正的辅助时间。

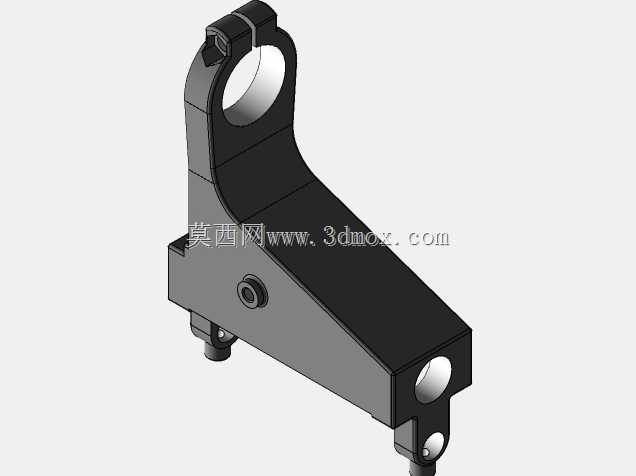

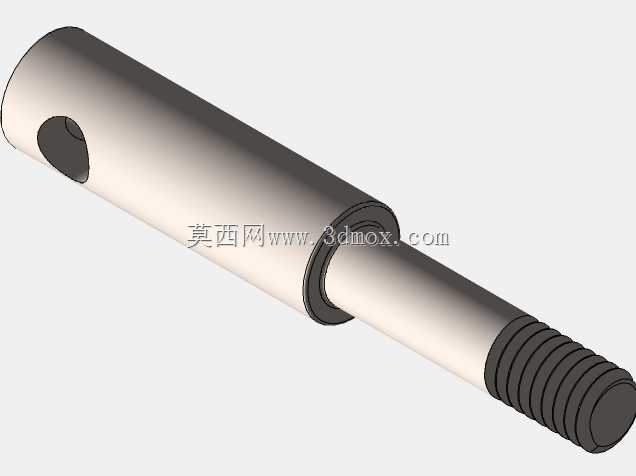

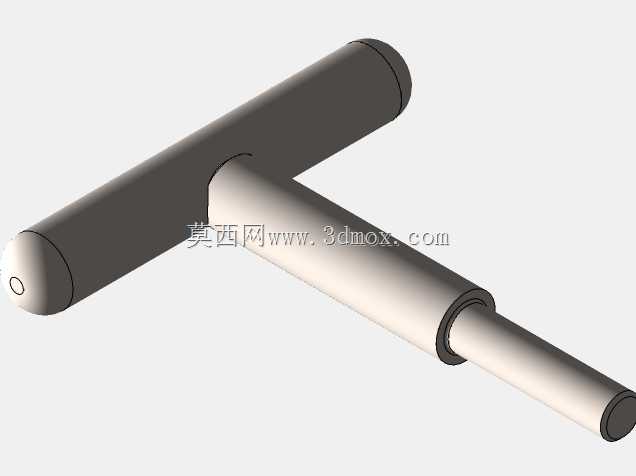

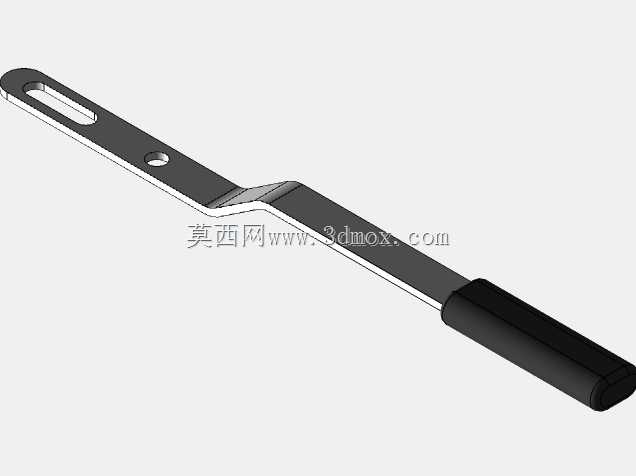

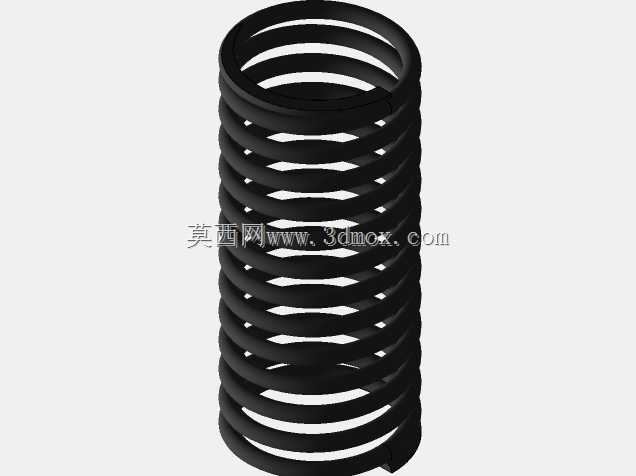

　　立柱采用圆柱形光轴设计，表面做硬化处理降低滑座移动的磨损量，立柱与底座采用过盈配合加锁紧顶丝的连接方式，保证立柱的垂直度公差控制在0.02mm/100mm范围内，避免进给过程中出现偏斜导致孔位超差。进给滑座部分采用燕尾槽加锁紧旋钮的结构，既可以沿立柱上下滑动调整初始工作高度，也能通过侧面的锁紧旋钮固定在任意高度位置，适配不同高度尺寸的待加工工件；滑座上集成的杠杆式操作手柄，通过连杆机构带动工具夹持部分做垂直进给运动，手柄的力臂长度经过匹配设计，操作时施加较小的握力就能获得足够的进给力，降低长时间操作的劳动强度，手柄表面做滚花处理增加摩擦力，避免操作时打滑。工具夹持环采用开口式抱箍结构，通过螺栓调节夹持直径，

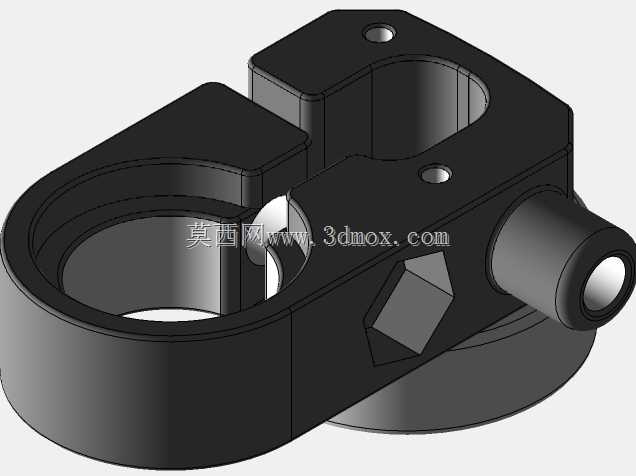

　　能够适配不同外径的手持电钻、小型气动钻等旋转加工工具，夹持环与滑座之间设置微调结构，可小范围调整工具的垂直角度，补偿安装时的角度误差，保证刀具轴线与工作台面的垂直度。设计过程中优先考虑了操作的人机工程学，手柄的操作高度设置在站立操作时的小臂自然下垂位置，操作人员无需抬臂或弯腰即可完成进给操作；滑座的移动阻尼经过优化，空载时滑动顺畅无卡滞，进给时无窜动间隙，保证钻孔过程中的进给平稳性。安装边界方面，整套支架的底座外形尺寸控制在200mm见方以内，立柱总高度约350mm，滑座最大行程约120mm，夹持环的适配直径范围为38mm-45mm，能够覆盖绝大多数民用级手持电钻的夹持颈尺寸，安装时仅需保证底座安装面的平面度不大于0.05mm，

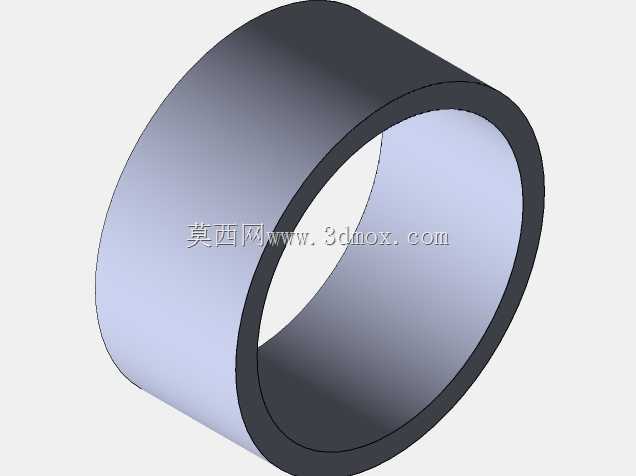

　　即可满足常规的钻孔加工精度要求，不需要额外的地基或复杂安装步骤。在实际使用场景中，这类支架可以有效解决手持钻孔时的孔位偏斜、孔壁不垂直、进给量不稳定导致的钻头折断问题，尤其是在加工小型有色金属件、塑料件、薄钢板件时，稳定的进给支撑能够大幅提升加工合格率，相比大型台式钻床，这类支架占用空间小、成本低、移动灵活，适合零散的小型加工任务使用。结构上所有的运动配合面都预留了润滑脂加注槽，日常维护时仅需定期在立柱表面、滑座配合面涂抹少量润滑脂，即可保证长期使用的顺畅性，锁紧旋钮采用胶木材质，绝缘性能好，在使用电动工具时能够降低触电风险，整体结构没有复杂的传动部件，故障率极低，即使出现磨损也仅需更换铜质导向套即可快速修复，维护成本极低。
