CA6140车床配套电机鼓风机上壳体结构

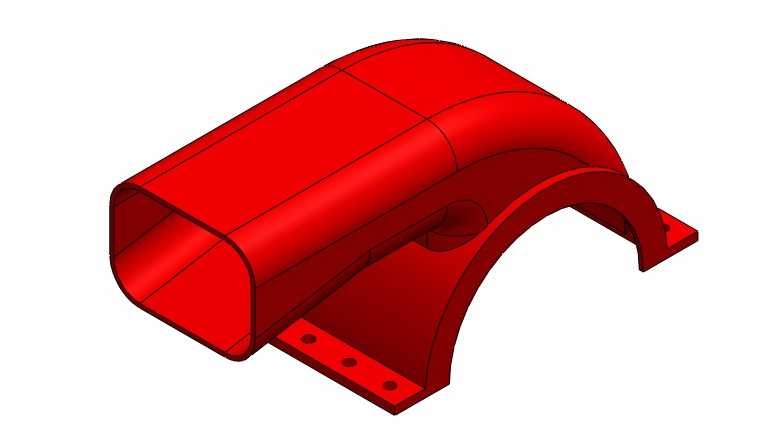

　　在普通卧式车床的运行体系里，主轴箱、进给箱的长时间运转会产生大量热量，若热量无法及时排出，会导致箱体内润滑油黏度下降、传动件磨损加剧，直接影响加工精度与设备使用寿命，CA6140车床配套的电机鼓风机，就是承担这部分强制风冷散热功能的核心辅件，而本次涉及的上壳体，是该鼓风机的外部防护与流道约束核心构件。从实际装配场景来看，该壳体直接扣合在鼓风机下半基座上方，一侧的方型接口对接车床箱体的散热风道，弧形的罩体结构完全包覆内部的离心风轮，底部带安装孔的两个支脚，直接通过螺栓固定在鼓风机基座的对应安装位上，安装时需要保证支脚安装孔的同轴度误差控制在0.1mm以内，避免壳体与内部风轮发生刮蹭，同时壳体对接风道的端面需要粘贴密封泡棉，

　　防止风压泄漏导致散热效率下降。从功能特性上看，该壳体首先承担安全防护作用，将高速旋转的风轮完全封闭在内部结构中，避免车间内的金属切屑、杂物被吸入风轮造成卡滞，也防止操作人员误触旋转部件引发安全事故；其次是约束气流走向，弧形的内腔曲面完全匹配离心风轮的出风角度，将风轮甩出的气流平顺导向对接车床箱体的方型接口，减少气流在壳体内的紊流与风阻损失，相比直角转折的壳体结构，这种流线型弧面结构能让送风效率提升15%左右，同时降低气流高速冲击壳壁产生的风噪。从设计思路层面拆解，该壳体的整体造型完全服务于功能需求，没有多余的装饰性结构：方型的进/出风端采用等壁厚设计，壁厚取值2.5mm，兼顾结构强度与注塑/钣金成型的工艺性，

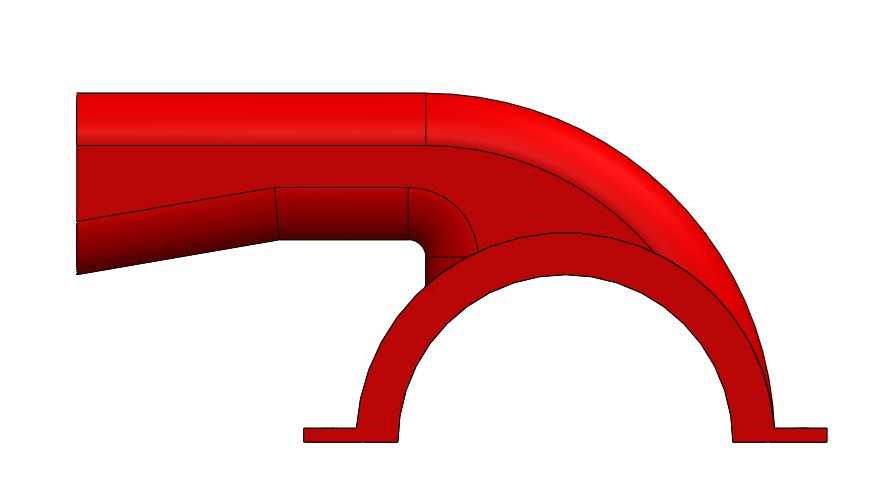

　　避免壁厚不均导致的成型缩痕；弧形罩体的曲率经过反复校核，内壁与风轮外缘的间隙保持在8mm，这个间隙值既不会因为间隙过小导致加工装配误差引发刮擦，也不会因为间隙过大造成气流回流损失；底部的两个安装支脚做了局部加厚处理，加厚至4mm，因为支脚是整个壳体的受力承载部位，螺栓锁紧时的压紧力、设备运行时的振动载荷都集中在这个位置，局部加厚能避免长期受载出现开裂变形，支脚上的安装孔采用长圆孔设计，允许装配时存在±1.5mm的位置调整量，降低了对基座安装孔位的加工精度要求，提升装配容错率。从安装边界尺寸来看，该壳体的轴向总长度为210mm，弧形罩体的最大外径为165mm，方型接口的内轮廓尺寸为120mm×80mm，

　　两个安装支脚的孔中心距为182mm，安装后壳体顶部距离基座安装面的高度为135mm，在车床的整体布局中，这个尺寸刚好能嵌入主轴箱侧方的预留安装空间，不会与溜板箱的移动行程发生干涉，也不会突出车床外轮廓造成磕碰风险。在实际的设备维护场景中，该上壳体的拆卸不需要挪动鼓风机整体，只需要松开支脚上的两个固定螺栓，就能直接向上取下壳体，方便清理内部积存的切屑、灰尘，检查风轮的磨损情况，这种快拆式的结构设计，也降低了车间日常维护的操作难度。很多车床改造场景中，会自行替换散热风机，但往往忽略壳体流道的匹配性，随意采用方形罩壳替代原有的弧形上壳体，最终导致散热风量不足，主轴箱温升超标，加工长轴类零件时出现热变形导致的锥度误差，这也能看出这个看似简单的上壳体，在整个散热系统中的作用并非只是简单的外罩，其曲面造型、安装尺寸、接口位置的设计，都直接影响整个风机系统的工作效率与设备运行稳定性。在建模过程中，这类壳体的建模难点在于弧形曲面与方型接口、底部支脚的顺滑过渡，需要通过多段引导线的放样特征来实现过渡区域的等壁厚，不能出现曲面褶皱、壁厚突变的问题，否则后续生成工程图时，加工方无法准确提取成型尺寸，做出来的成品就会出现装配错位、流道不顺滑的问题。
