桌面级小型数控雕刻机带RS385电机结构

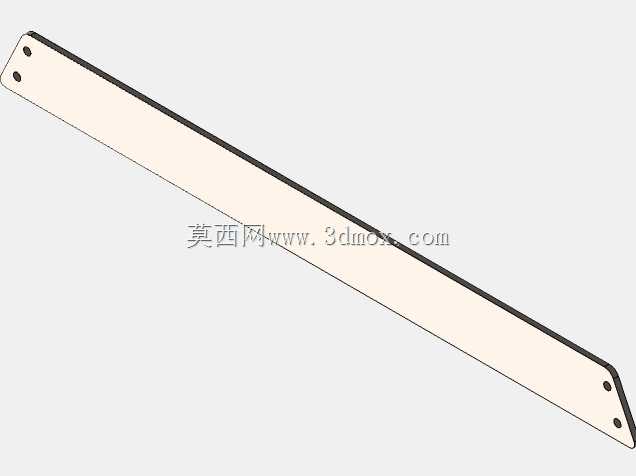

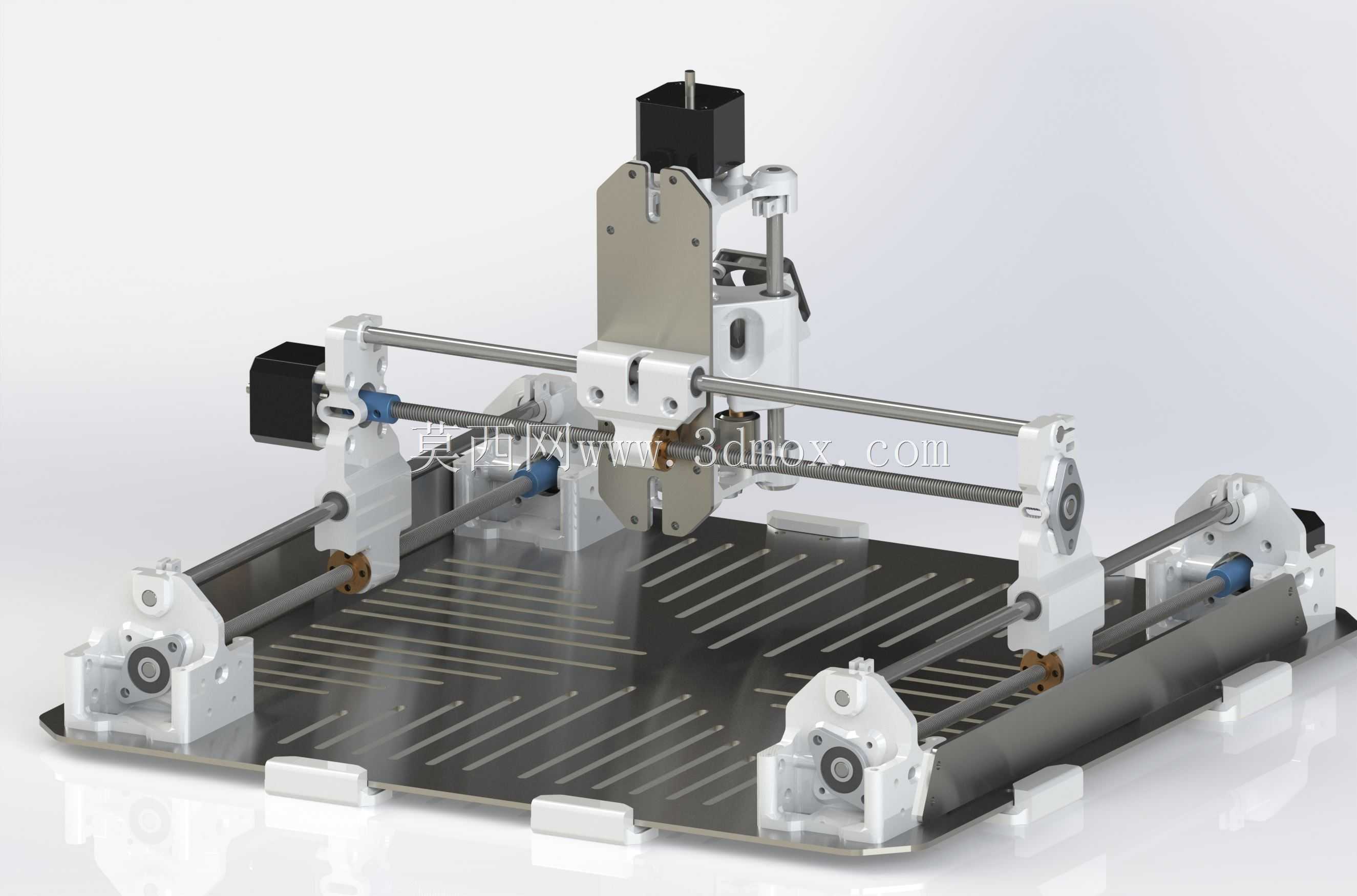

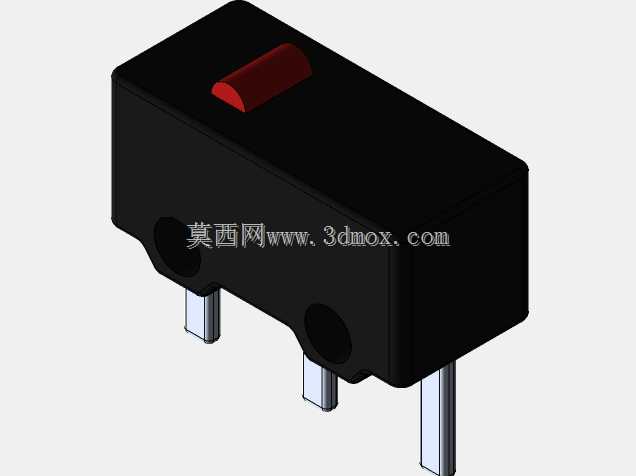

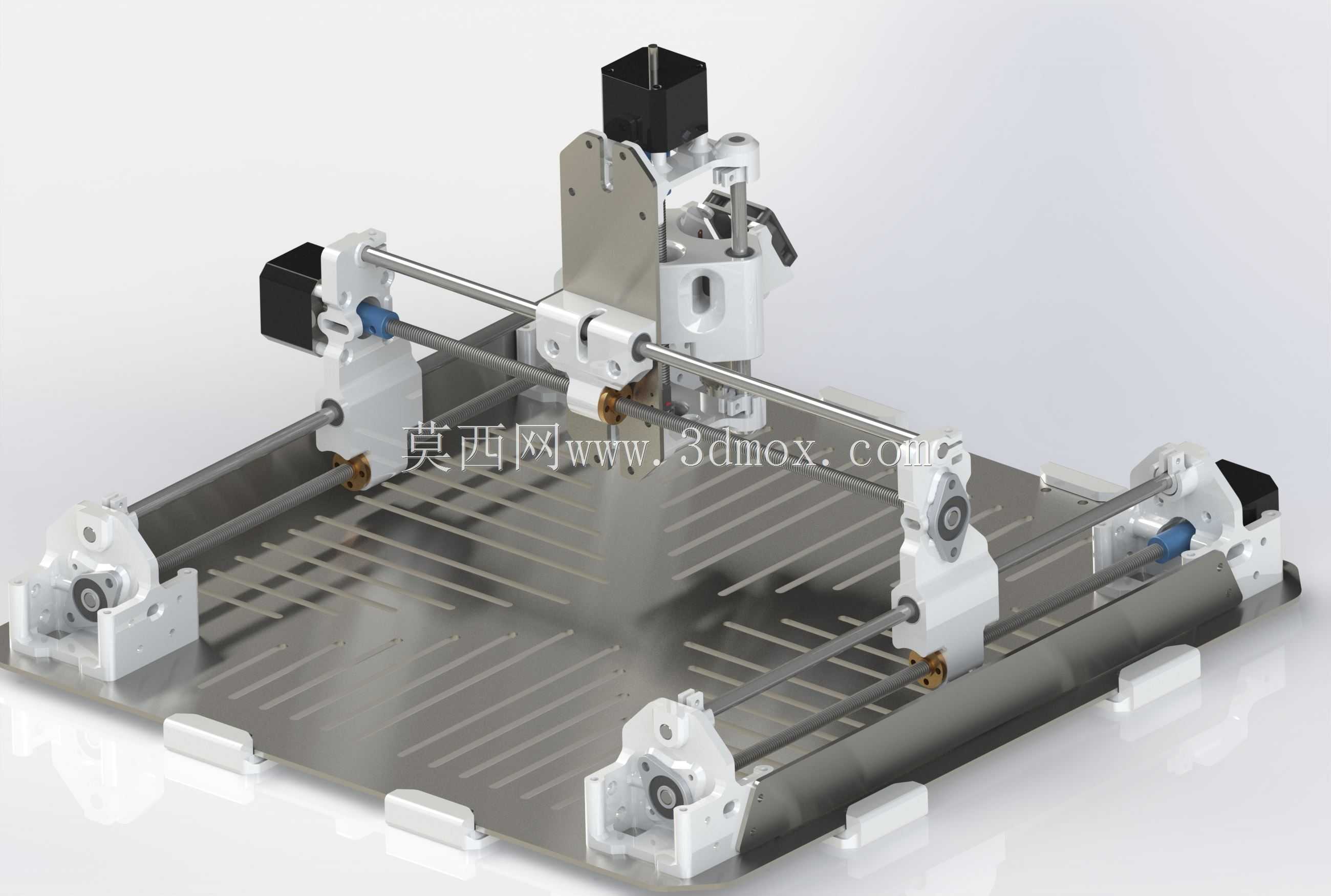

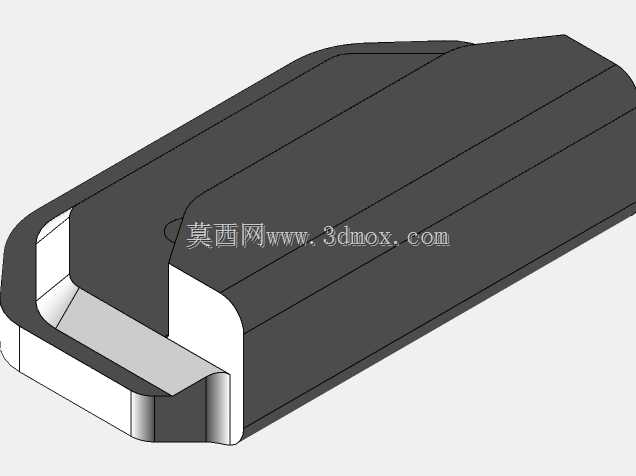

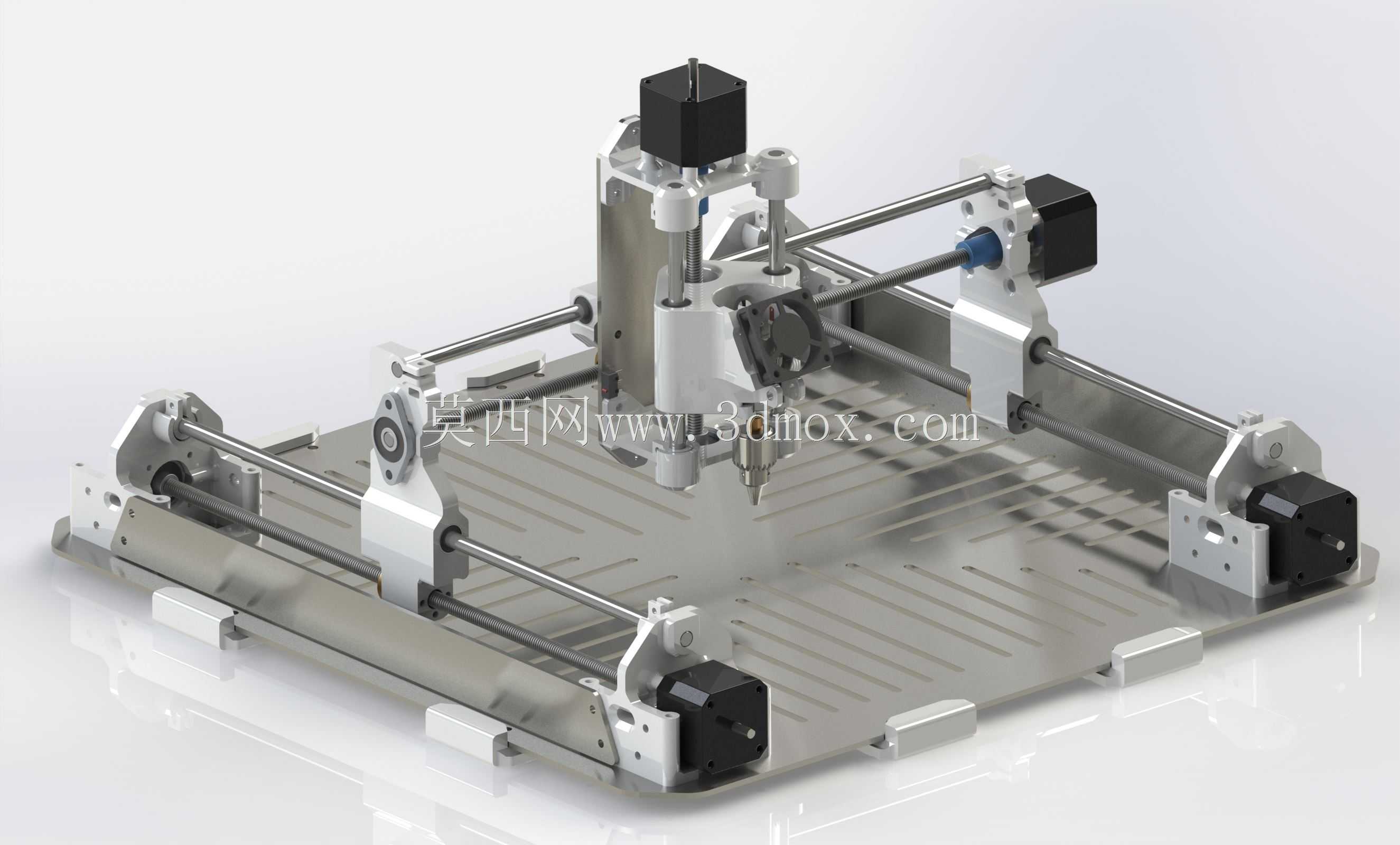

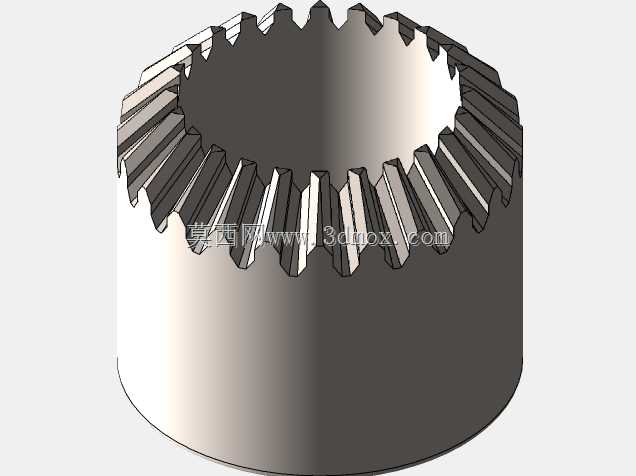

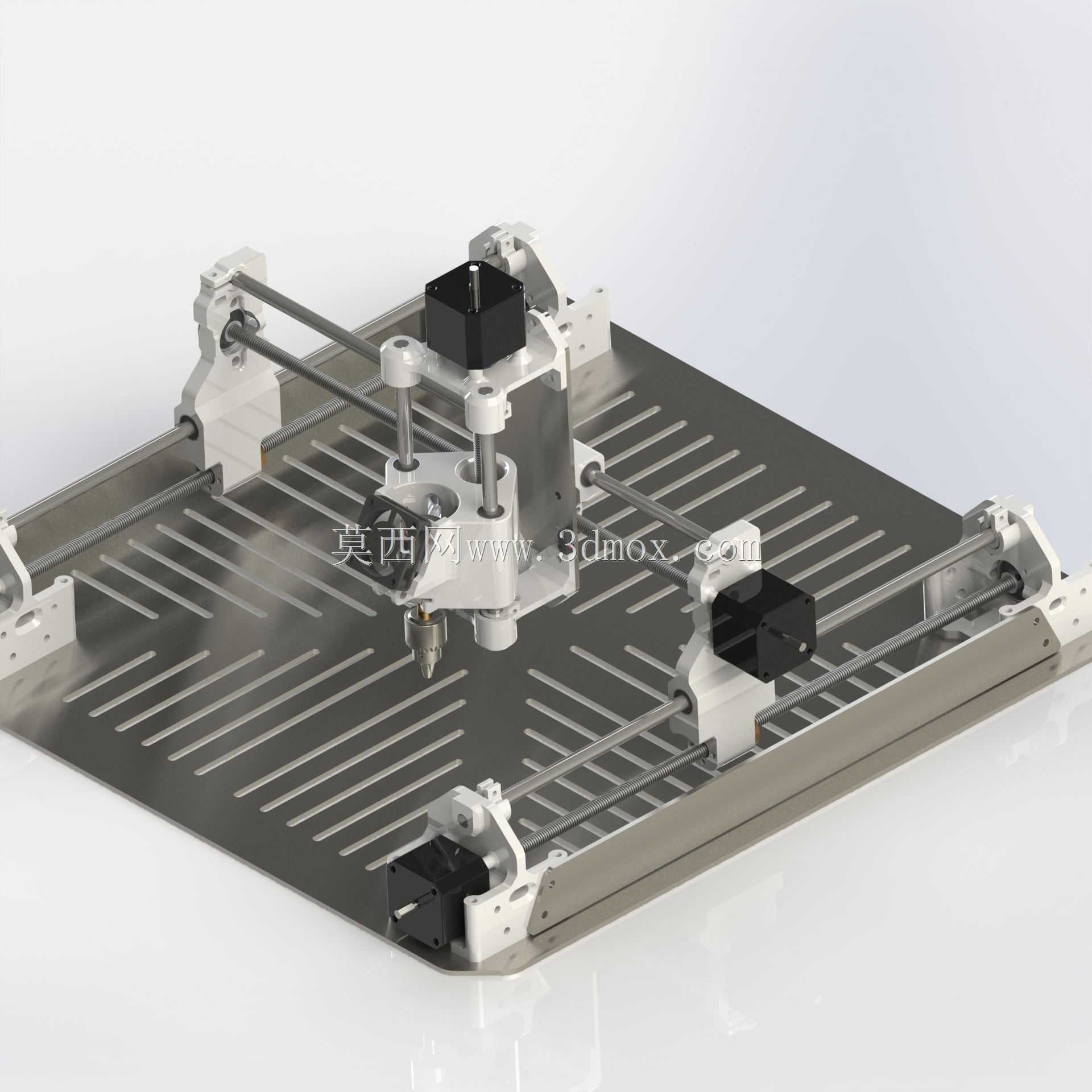

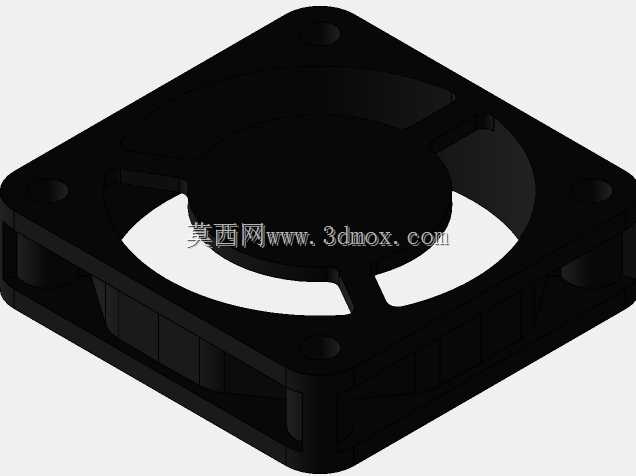

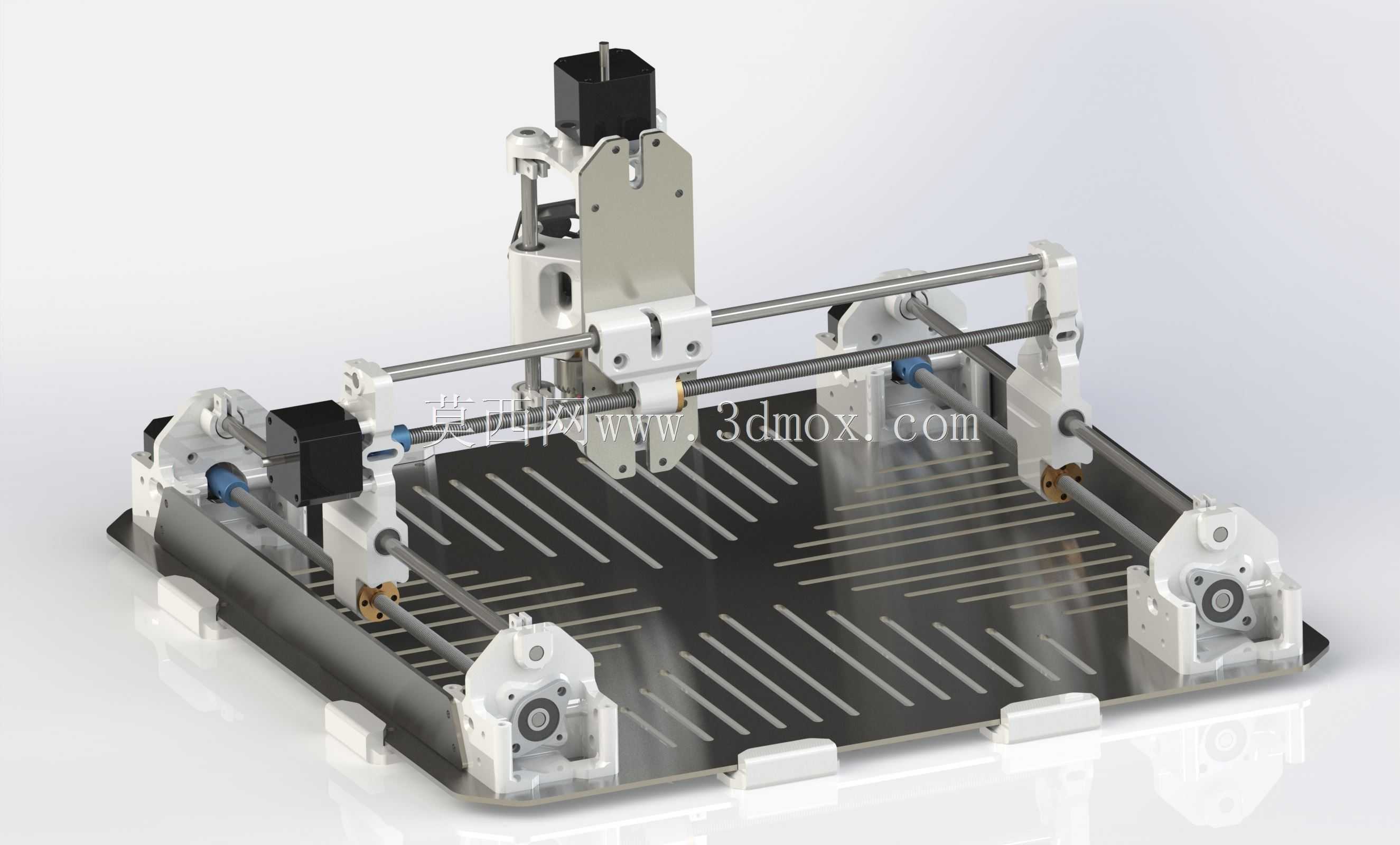

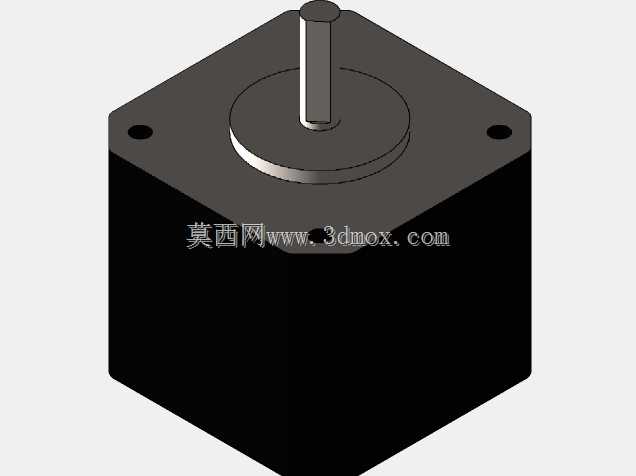

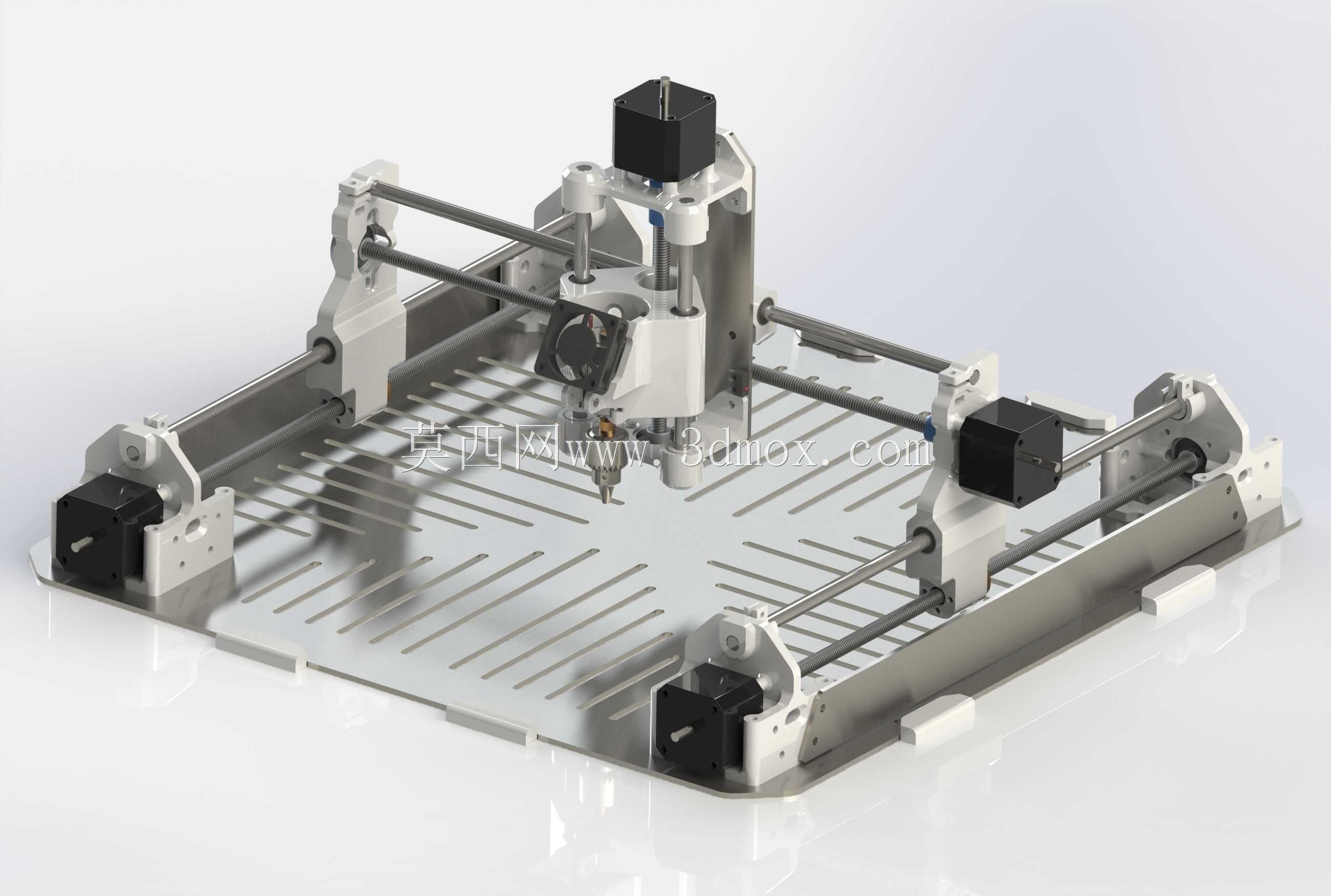

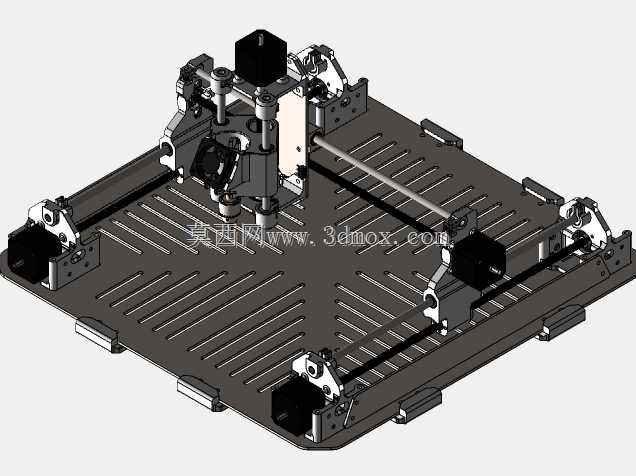

　　这款小型数控加工设备的定位十分明确，主打小尺寸作业场景下的轻量加工需求，整体结构采用开放式框架布局，没有设置全封闭的外防护壳体，所有传动与执行部件都直接外露，一方面是为了压缩整体外形尺寸，让设备可以直接放置在常规实验台、桌面工作台上使用，不需要额外预留大的安装空间，另一方面也方便使用者在调试、教学演示过程中直观观察每一个传动环节的运动状态，适配教学实训场景下的结构原理展示需求。

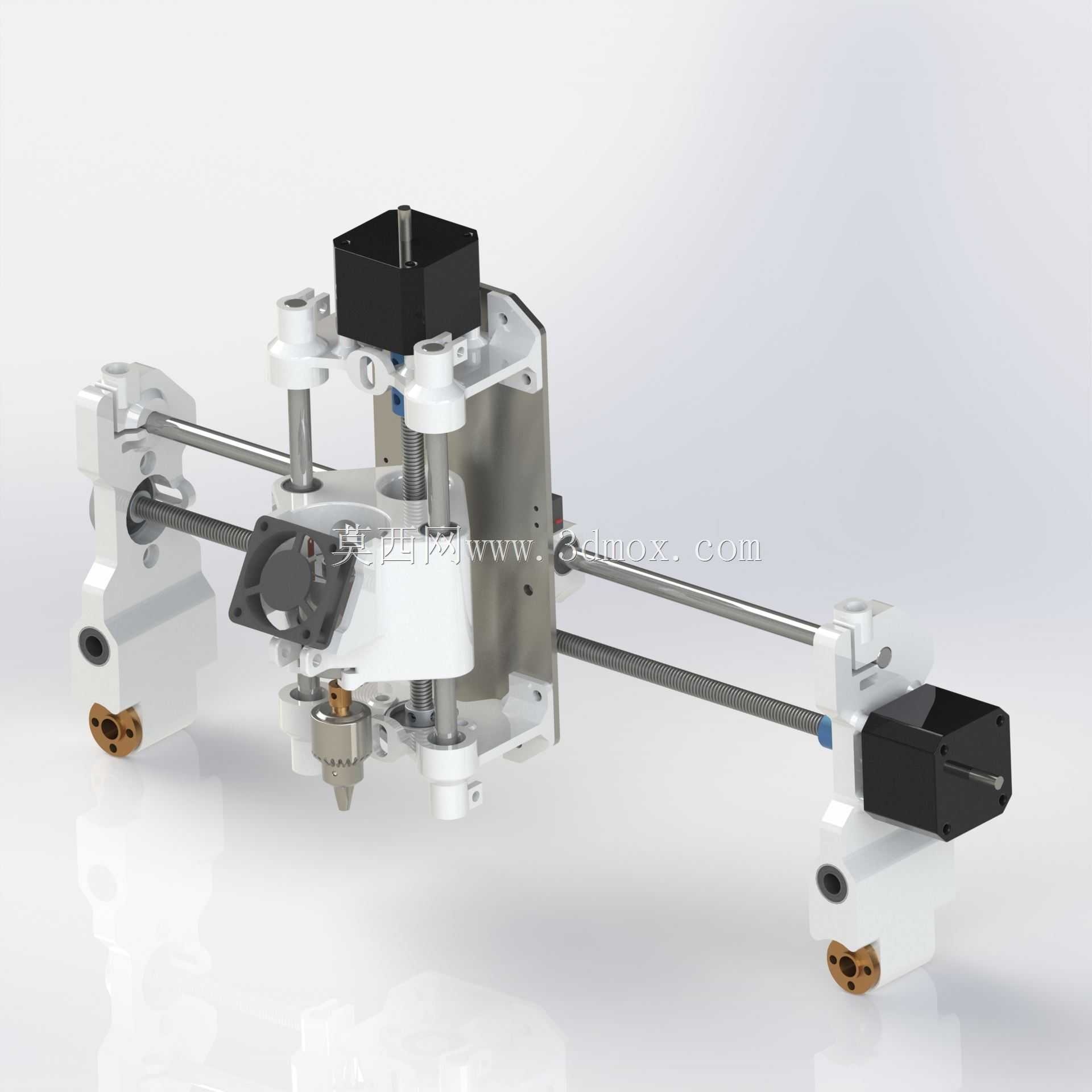

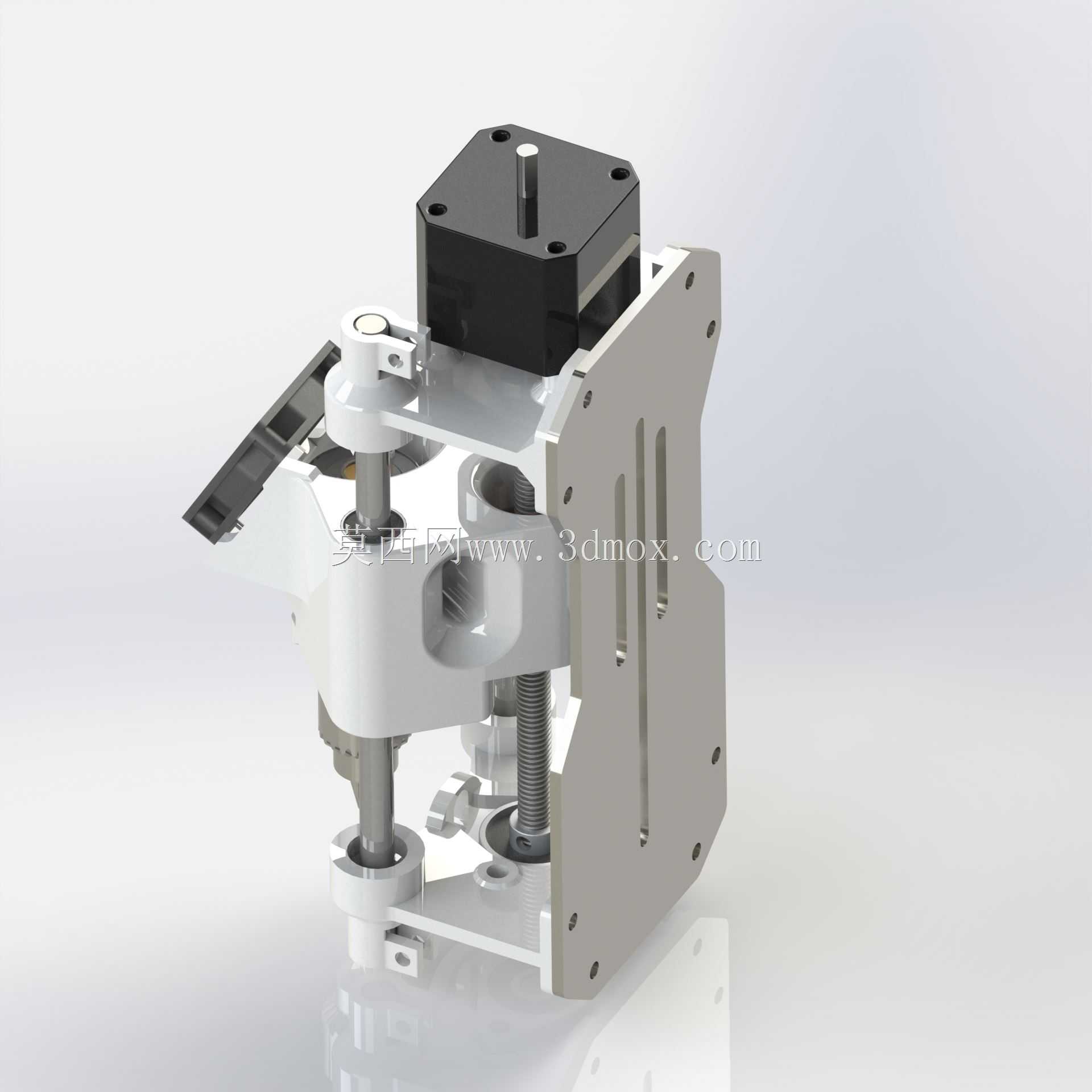

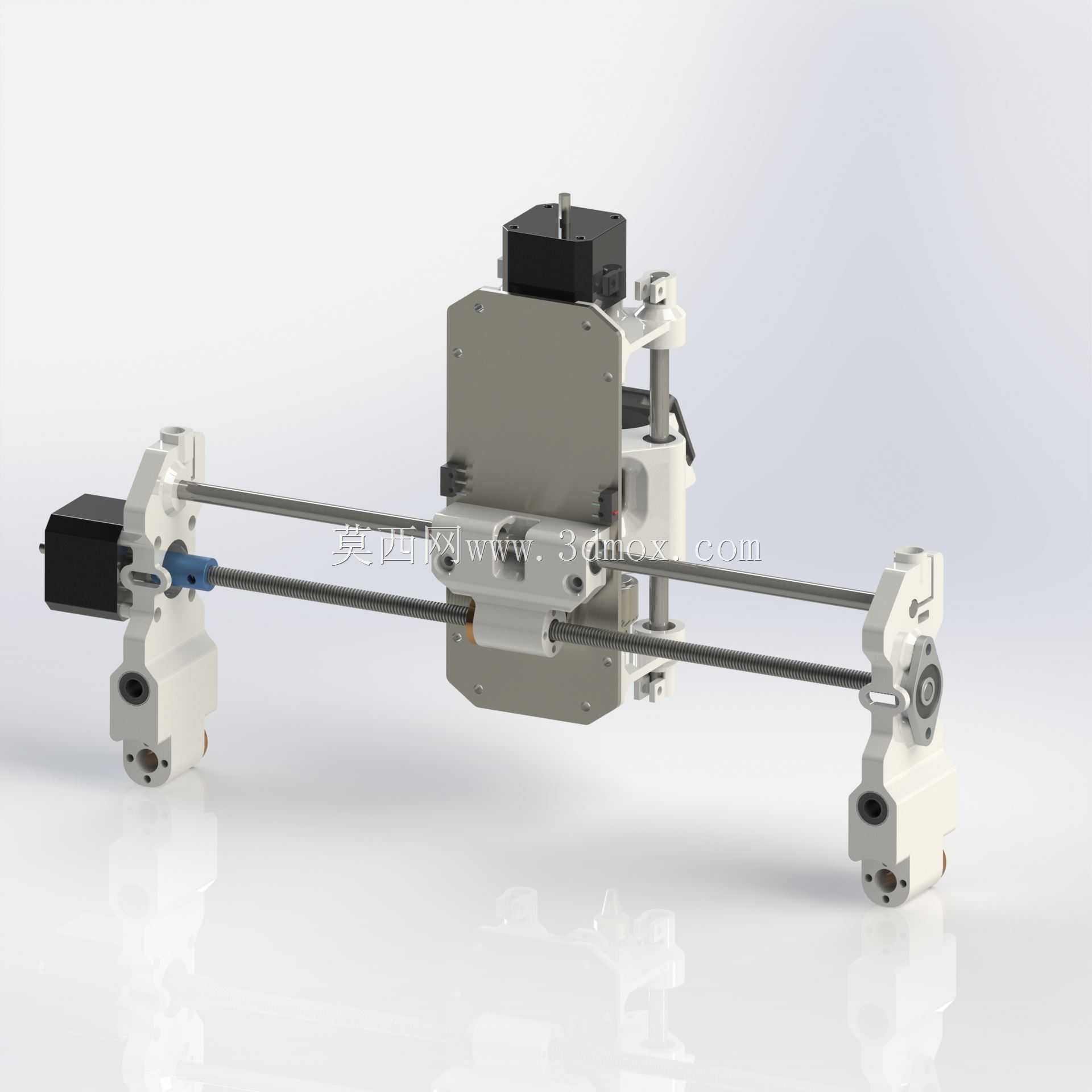

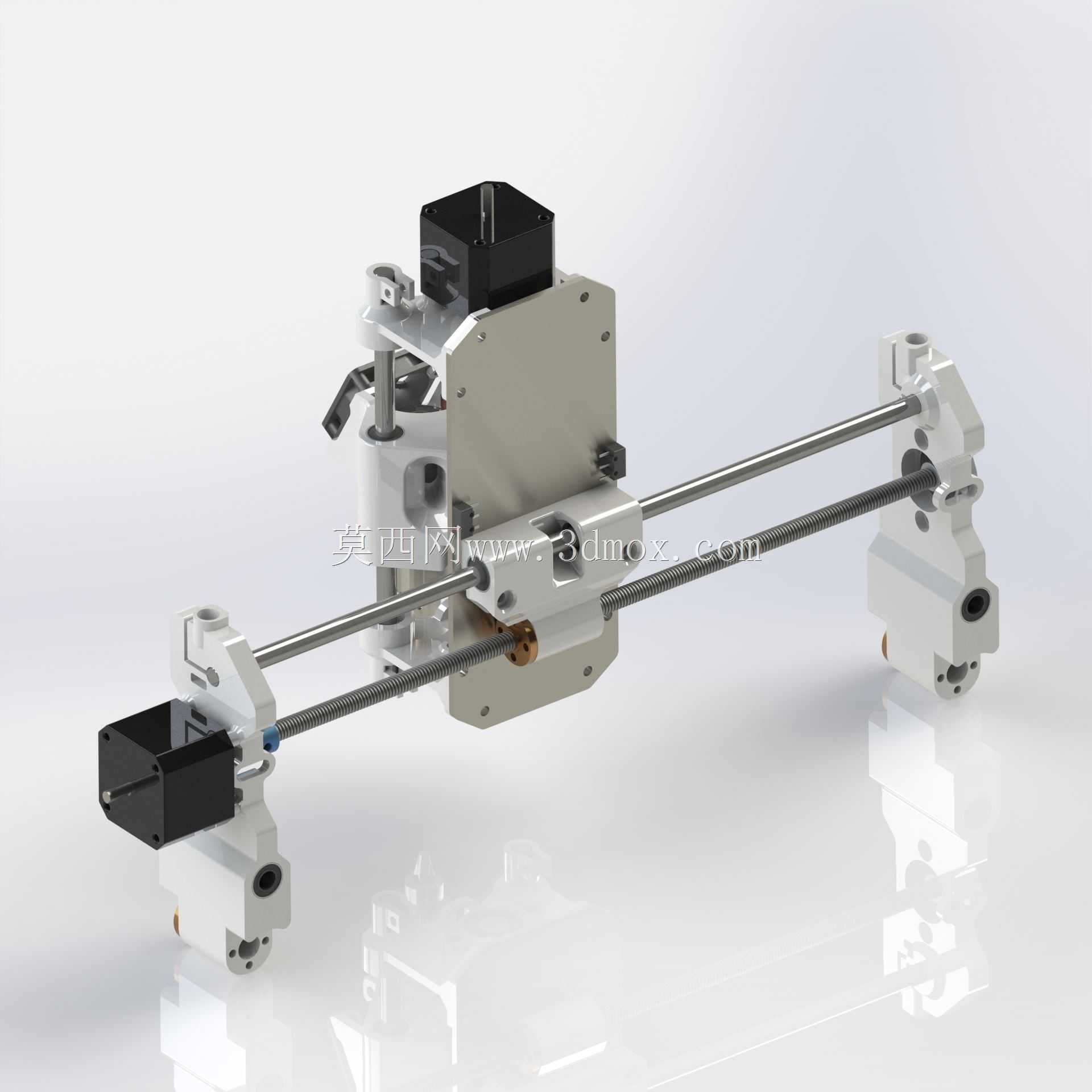

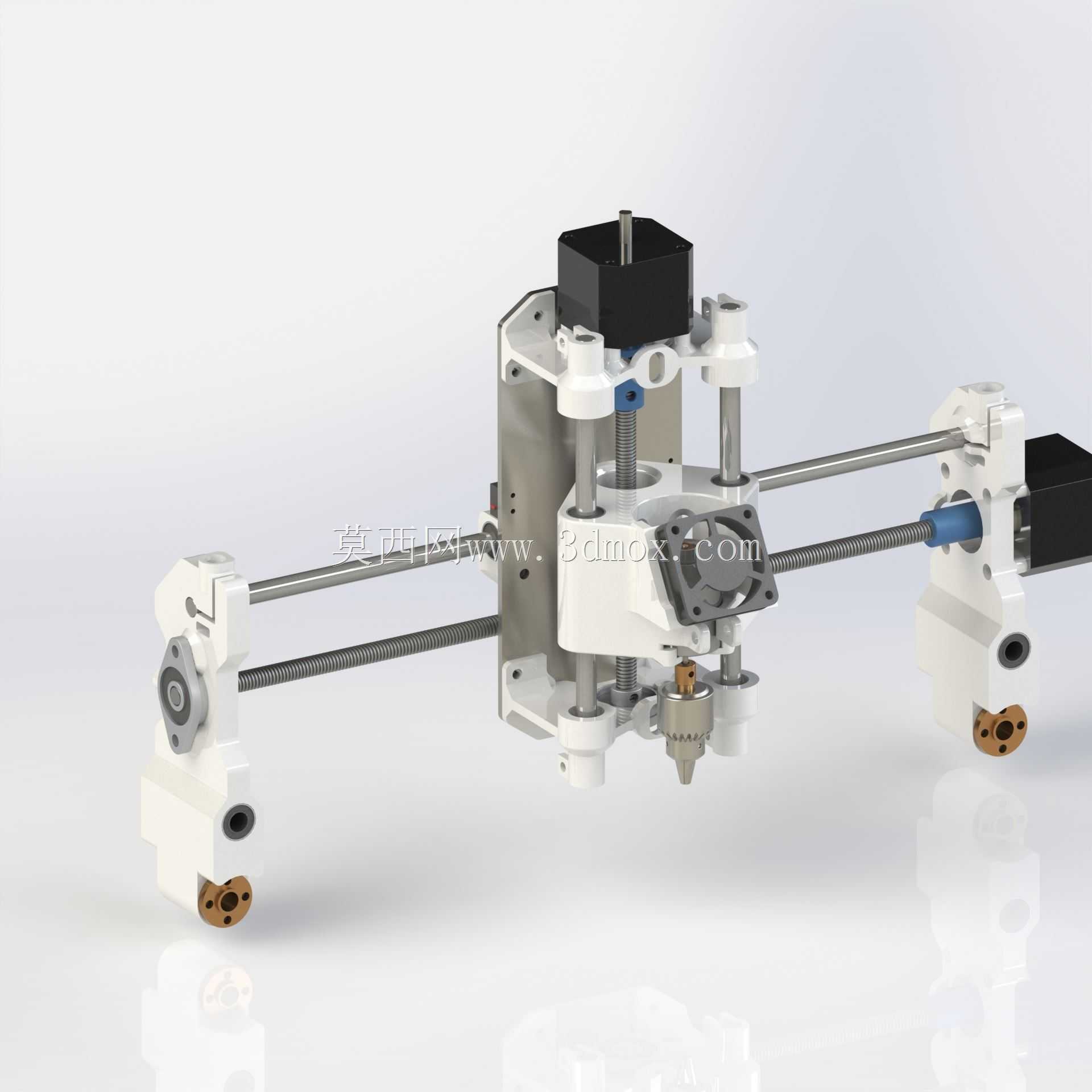

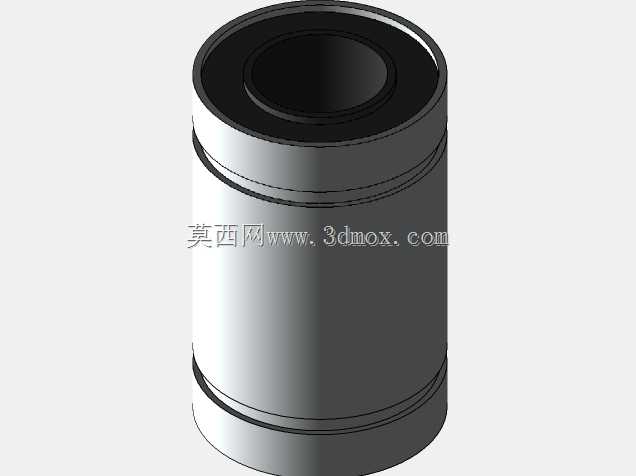

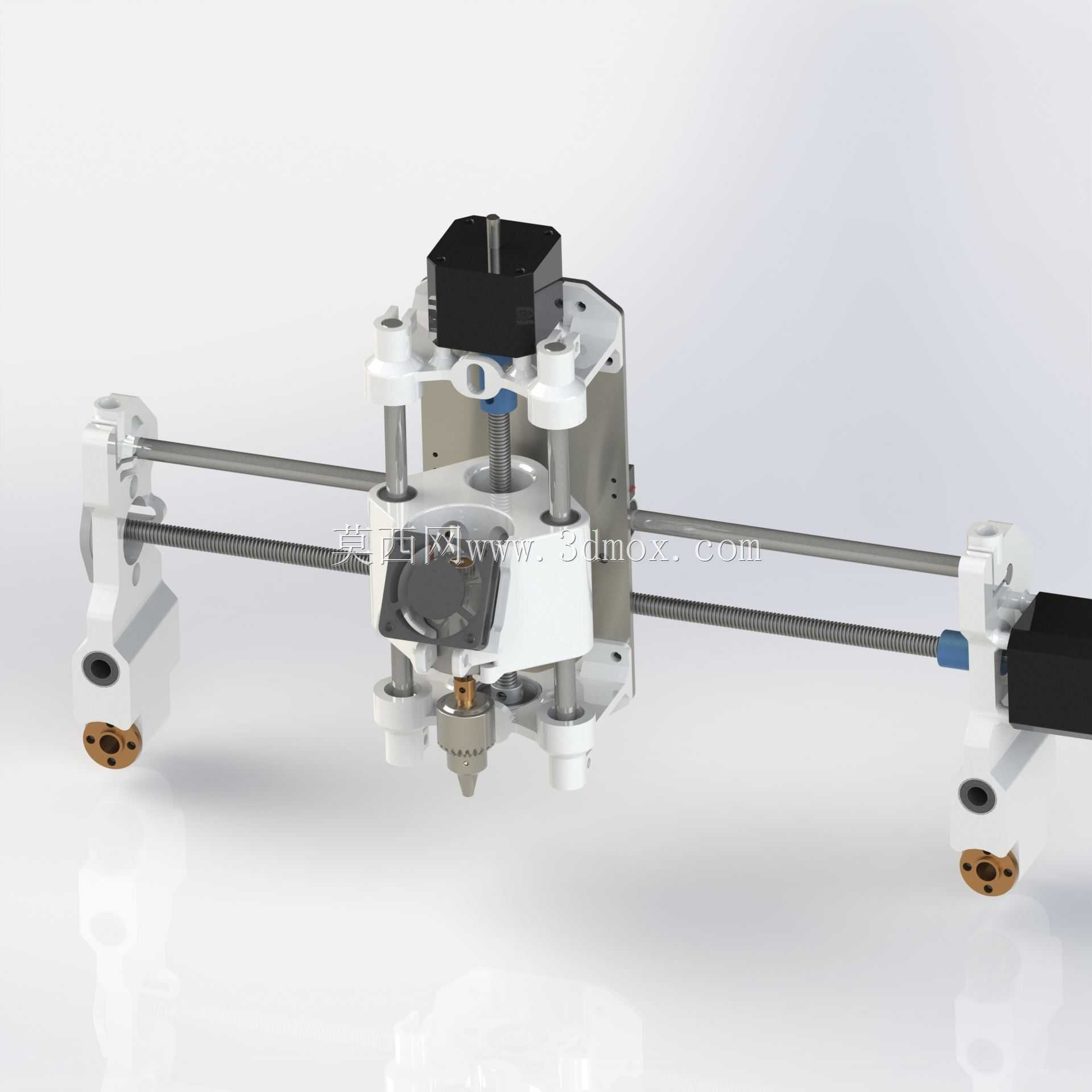

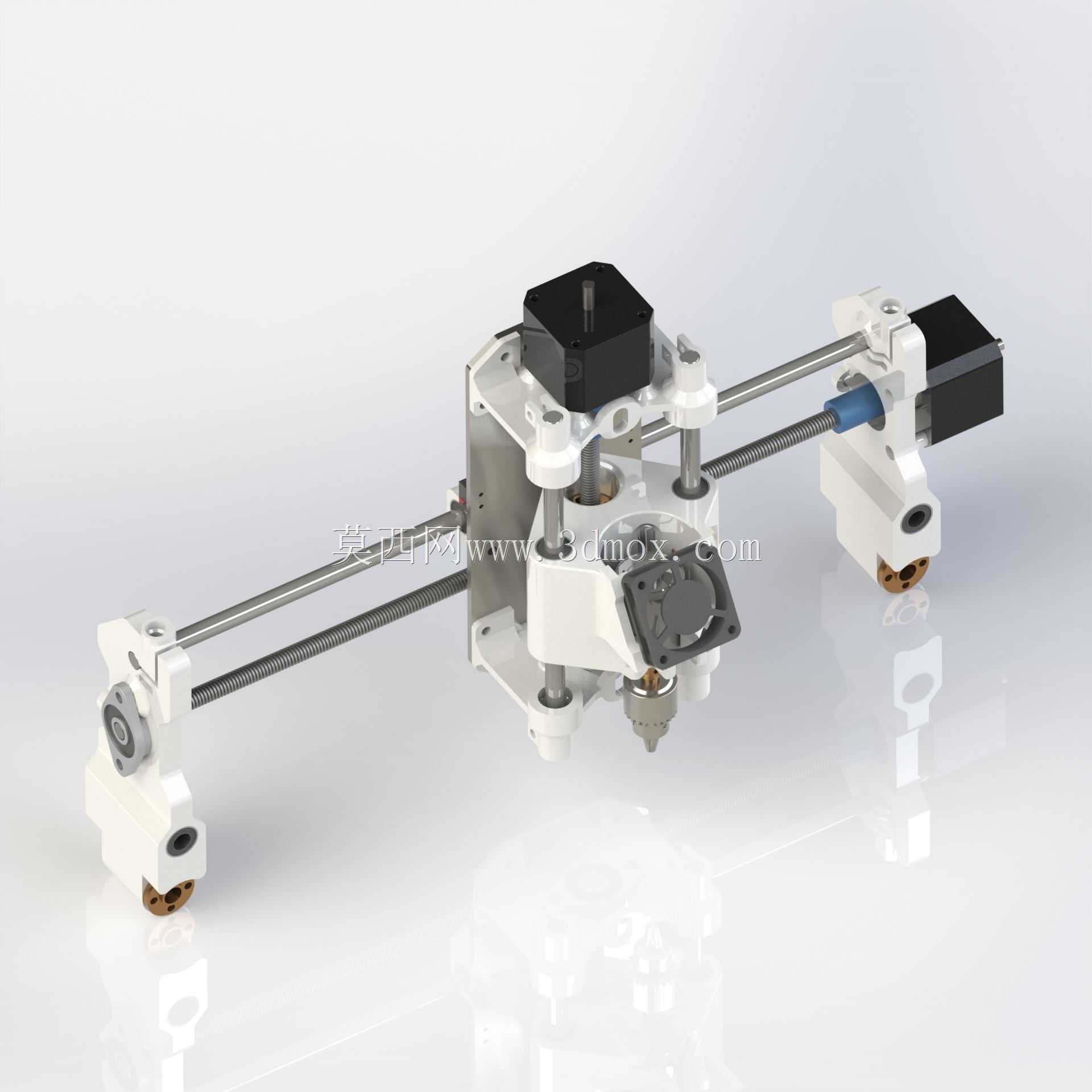

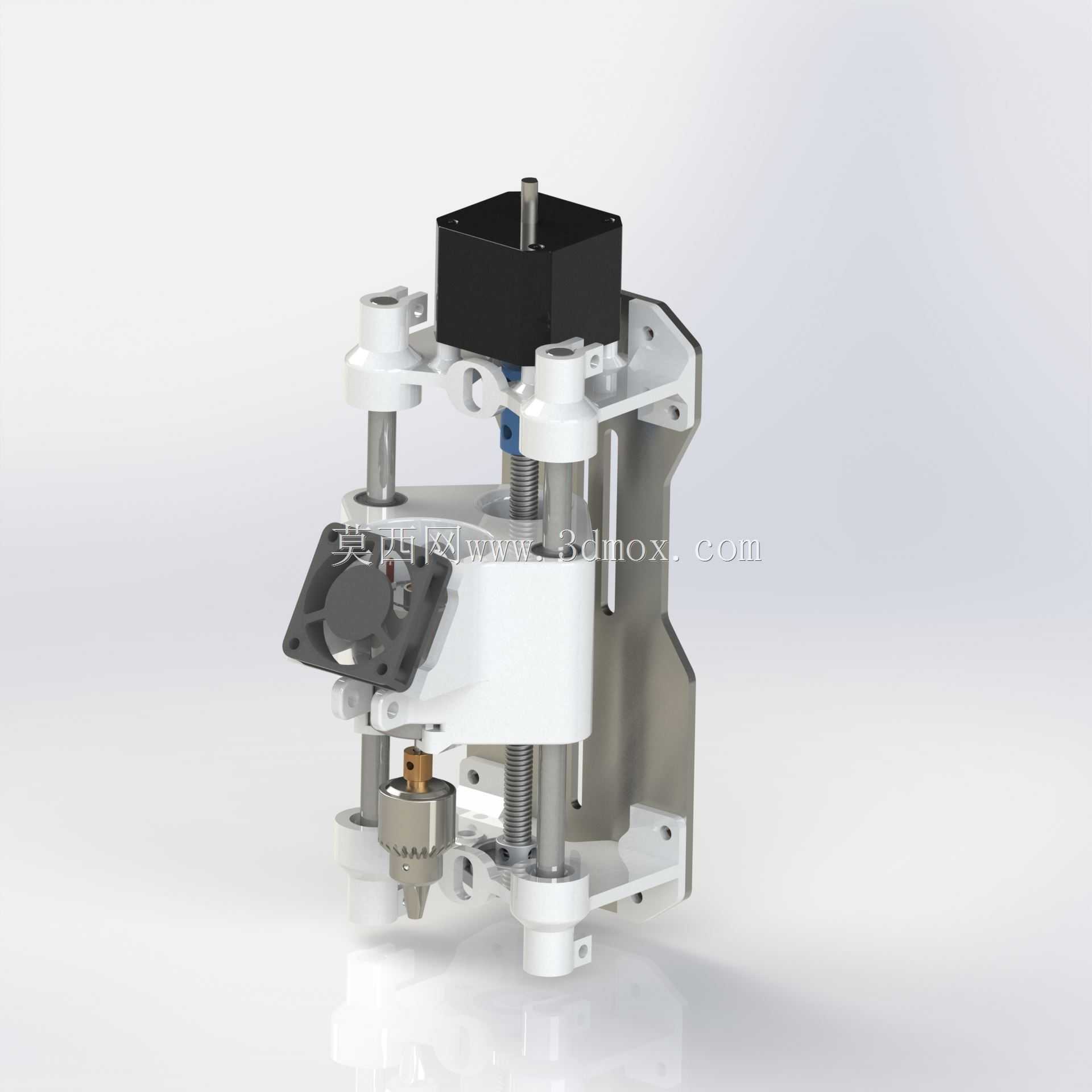

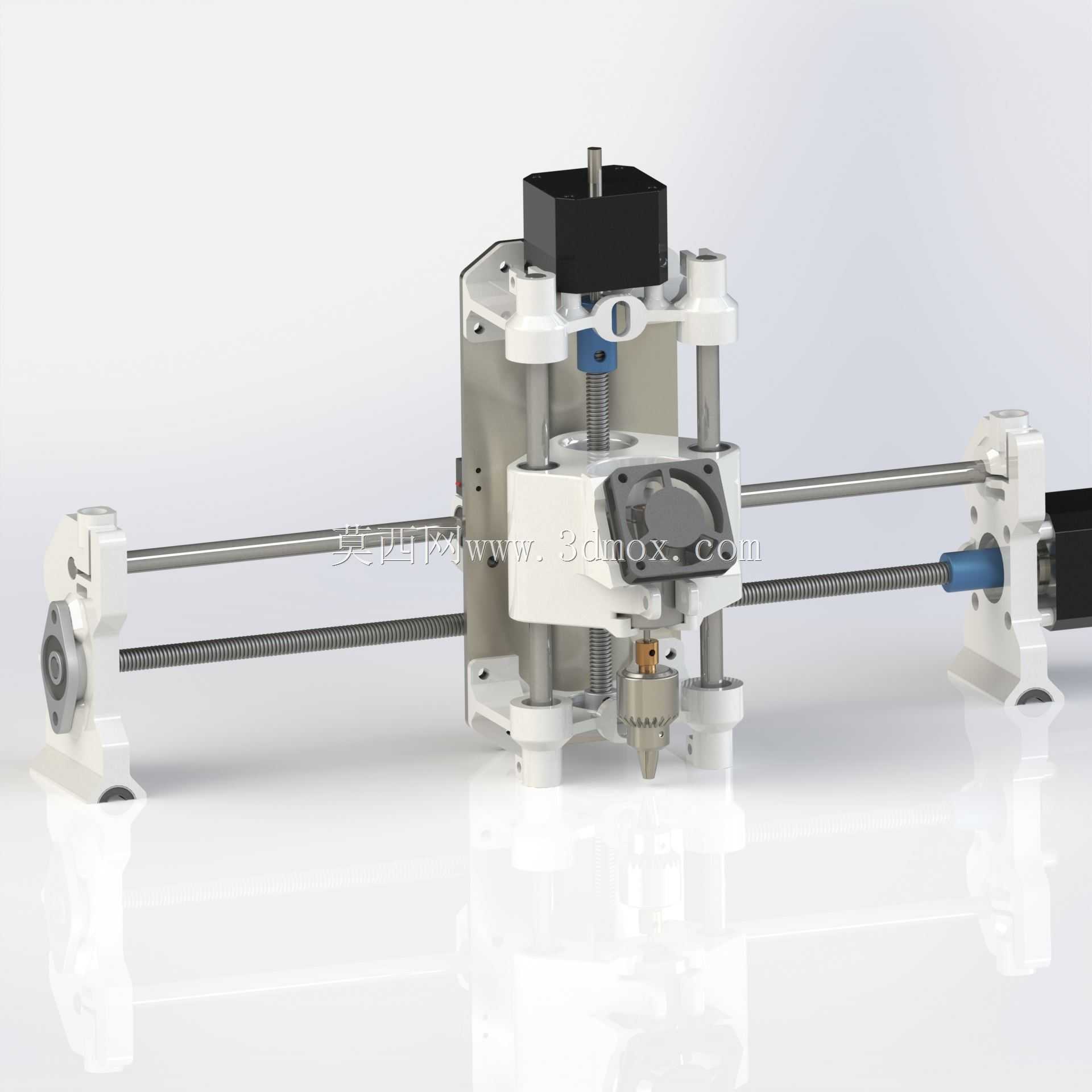

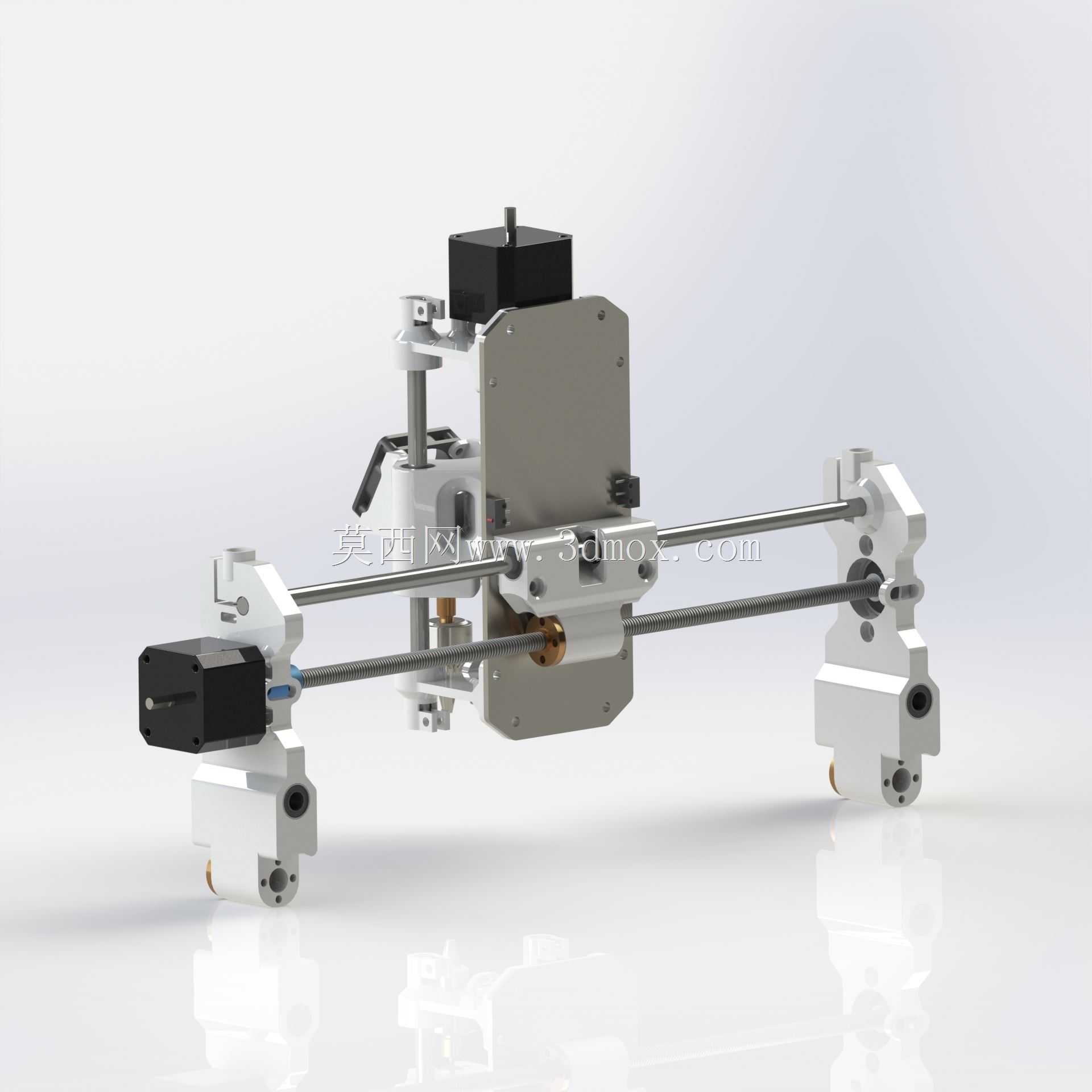

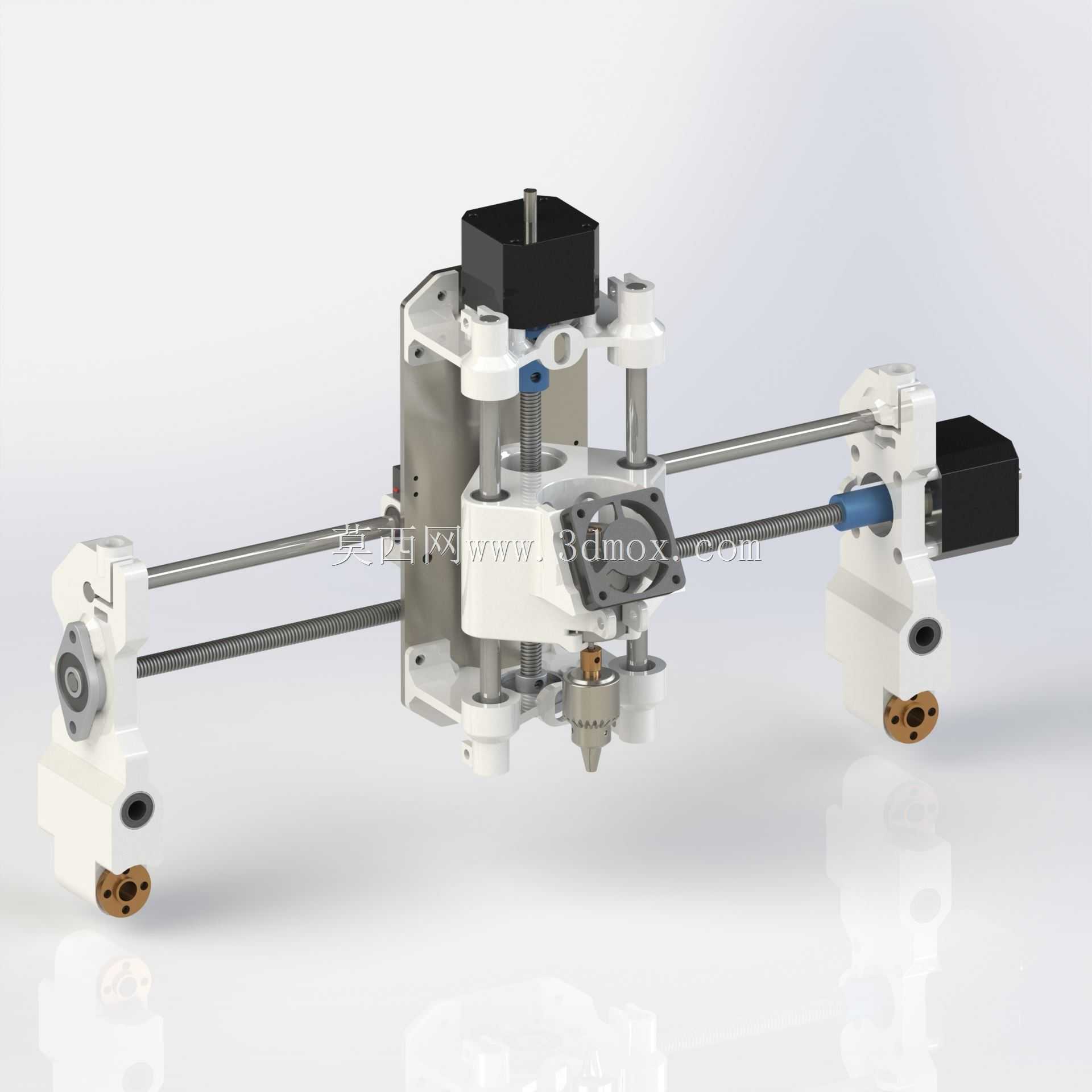

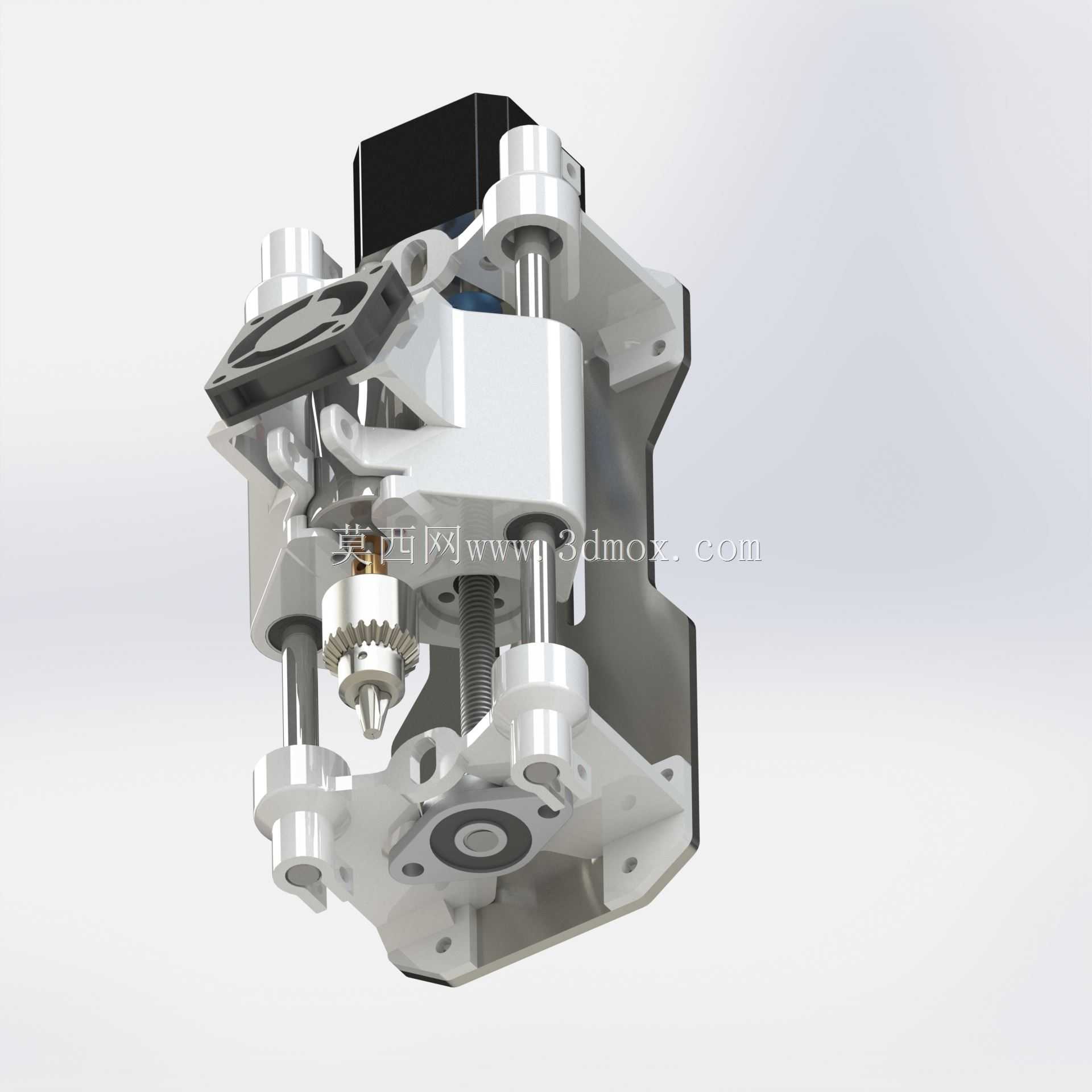

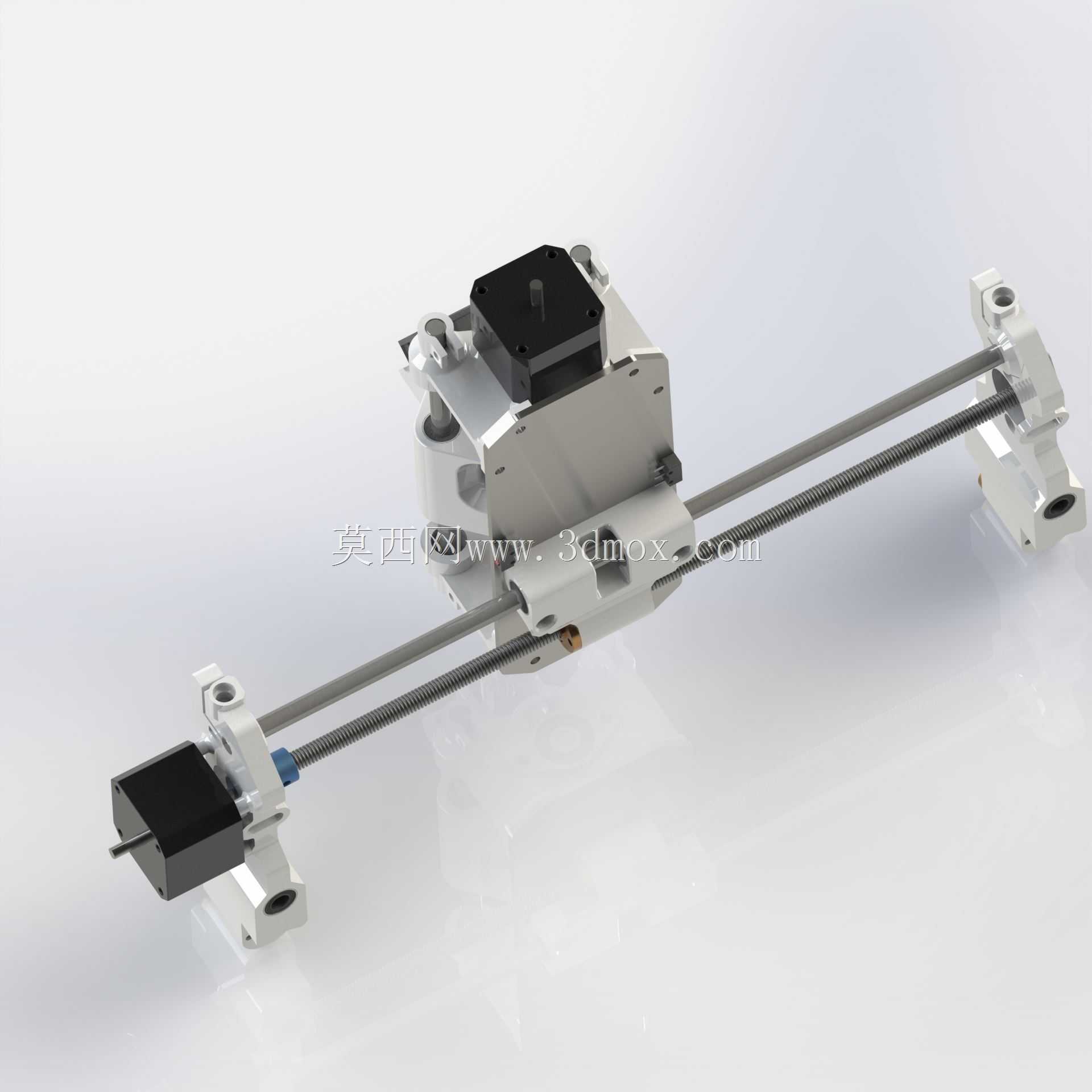

　　从传动结构的设计逻辑来看，设备的X、Y两个水平运动轴采用光轴作为直线运动导向载体，搭配梯形丝杠实现进给传动，这种选型搭配完全匹配设备的轻载定位：光轴导轨的安装调试难度低，采购与加工成本可控，配合自润滑的直线轴承就能满足低速、小负载下的运动精度要求，不会因为追求过高的导轨配置造成成本冗余；Z轴方向因为要承载加工主轴的重量，同时要承受加工过程中垂直方向的切削反力，所以在导向结构上做了加强，采用双侧光轴夹持滑块的布局，避免单导轨支撑带来的偏载晃动问题，保证垂直方向进刀的稳定性。

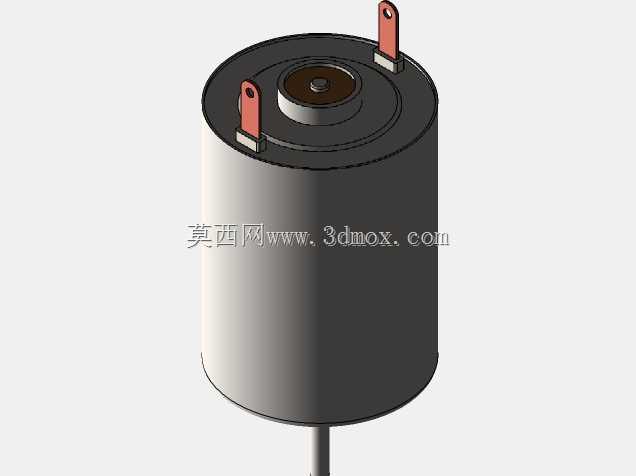

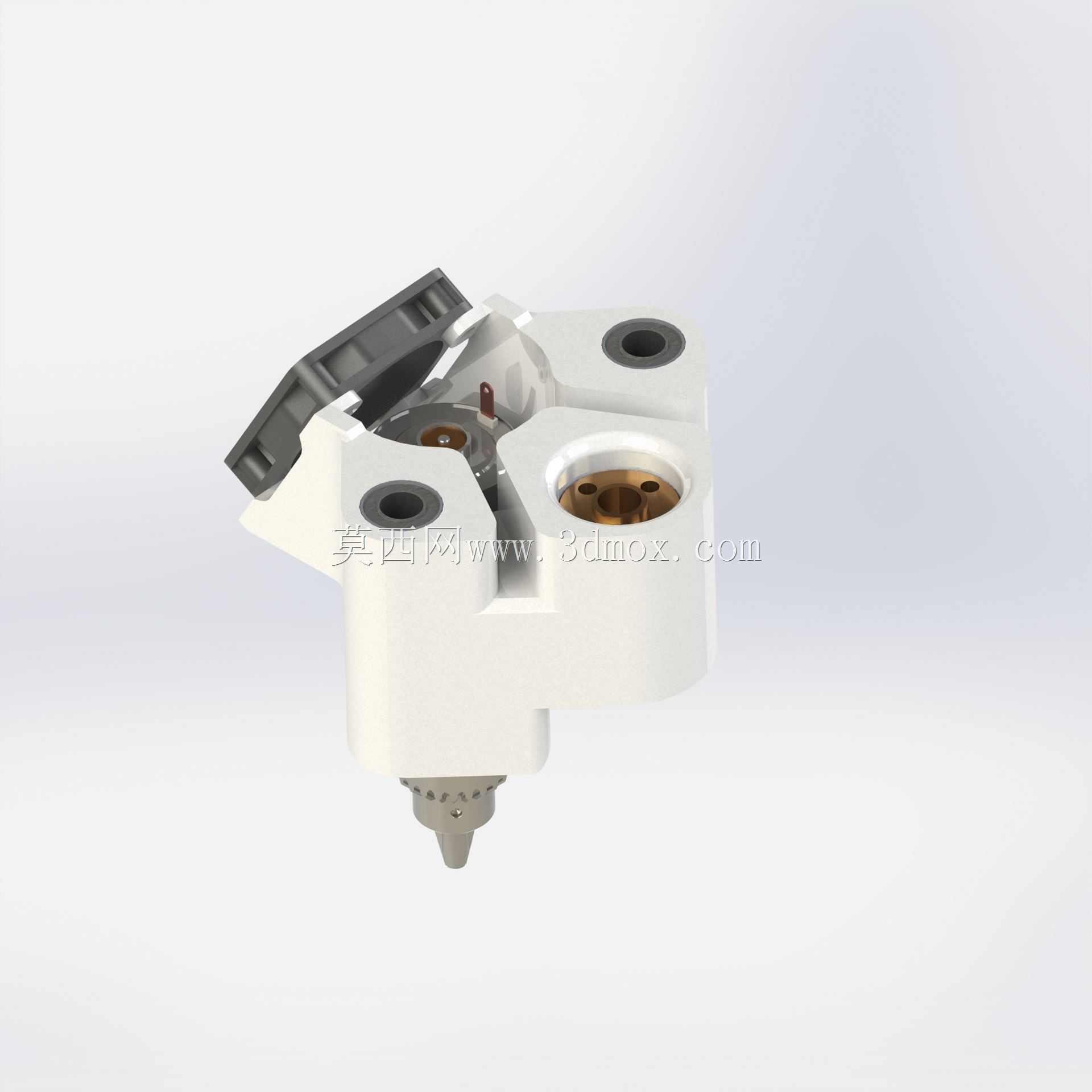

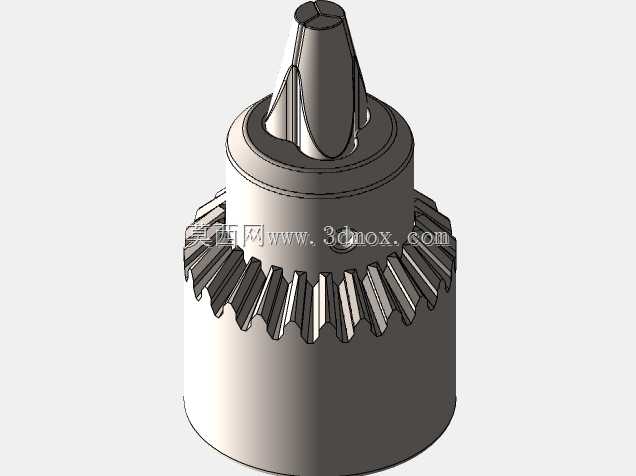

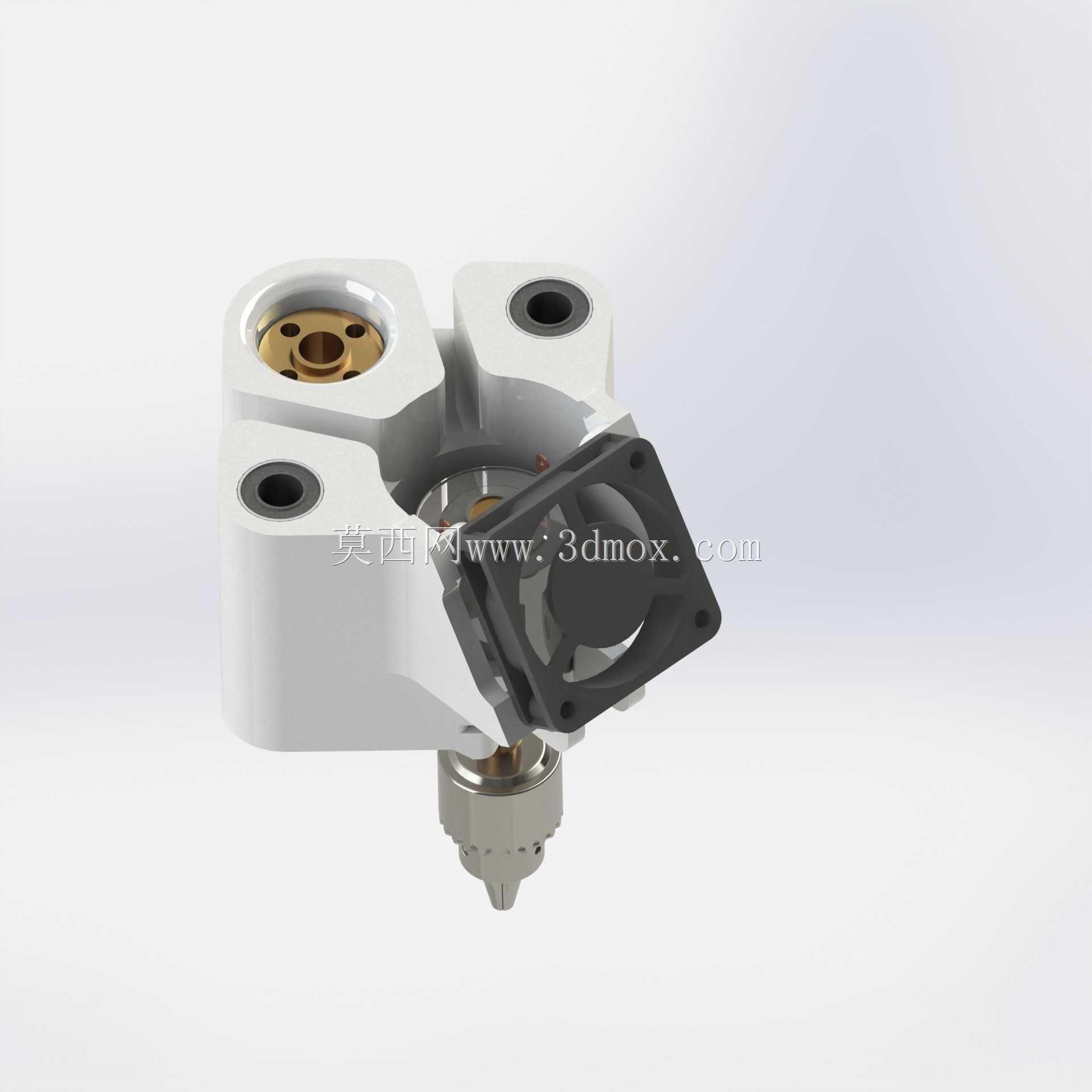

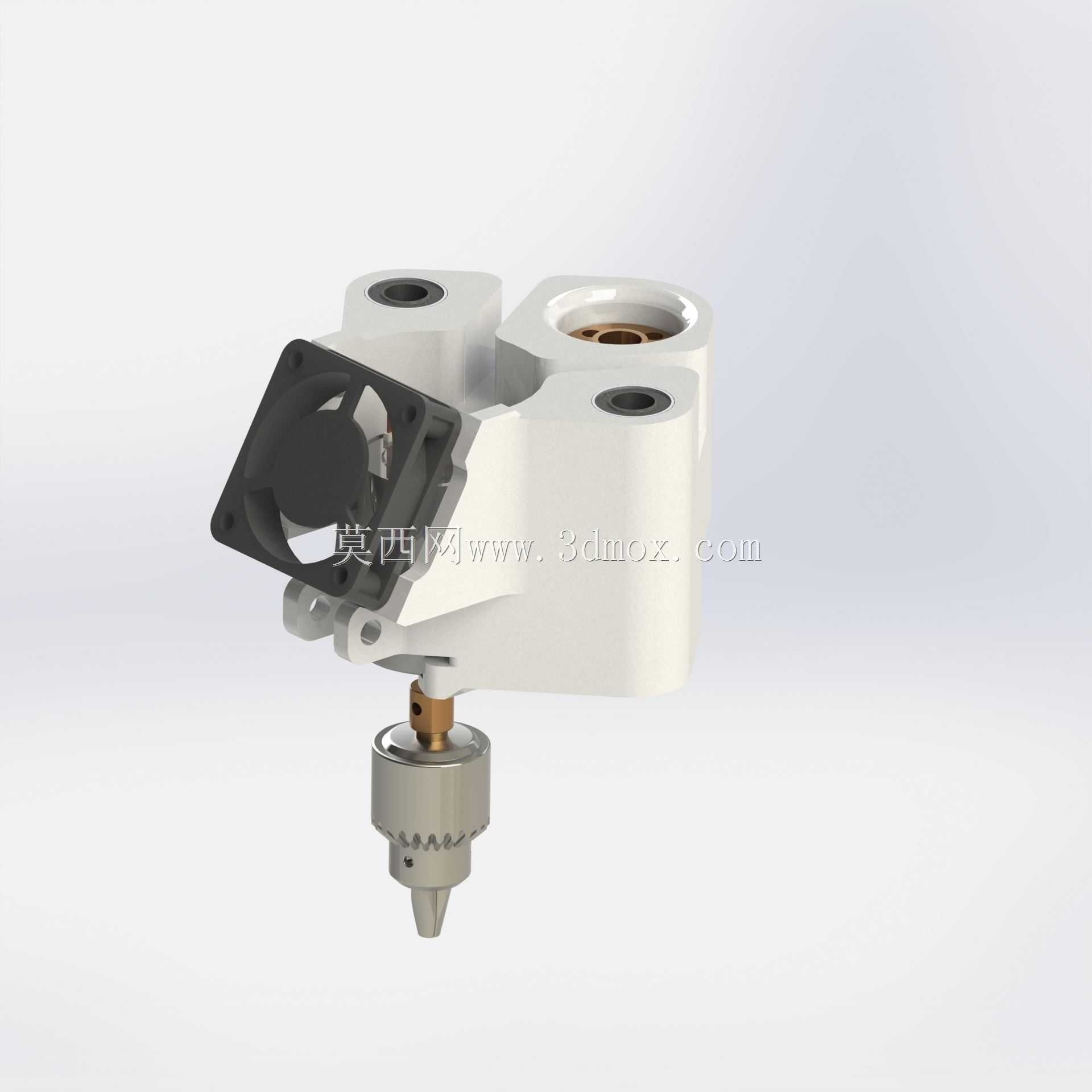

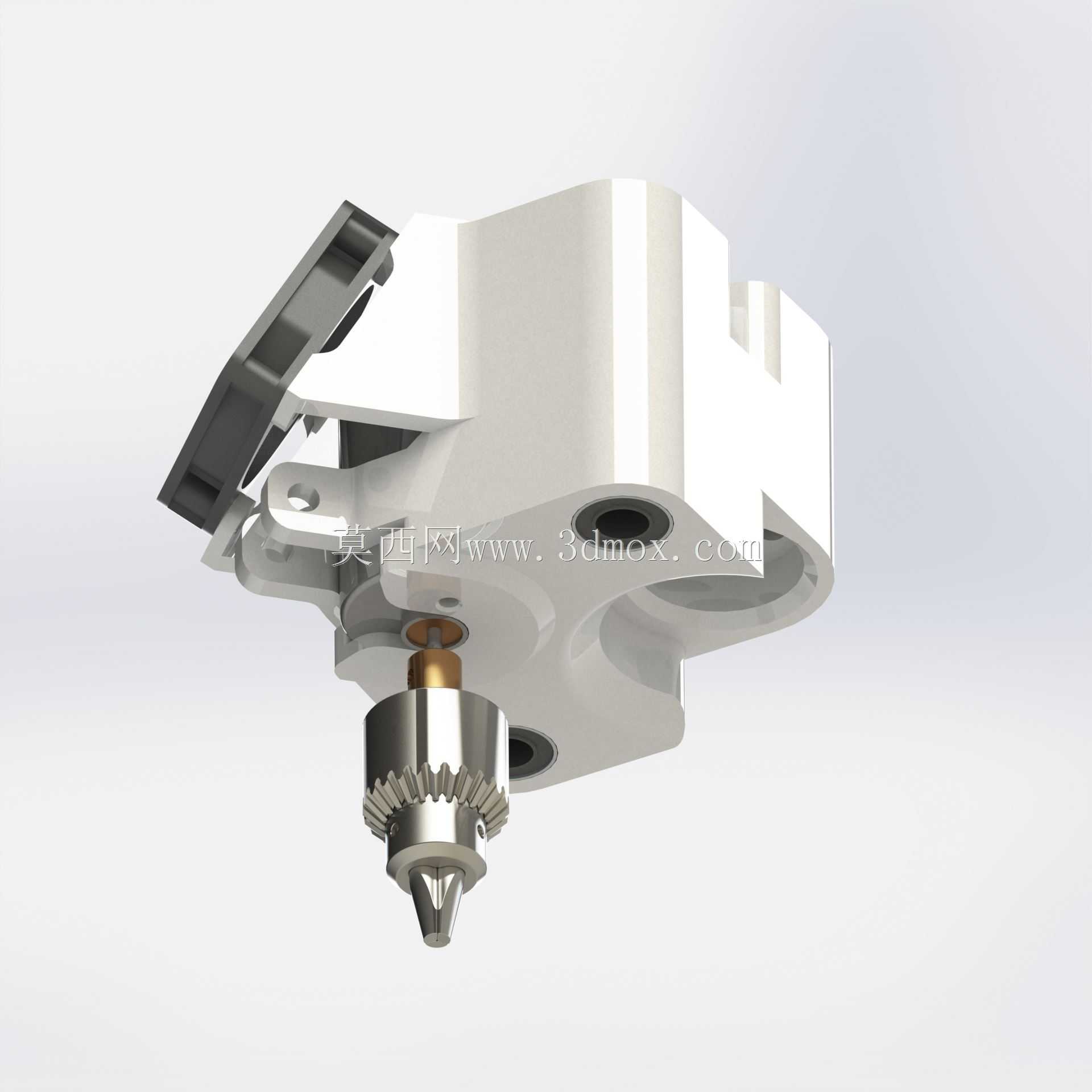

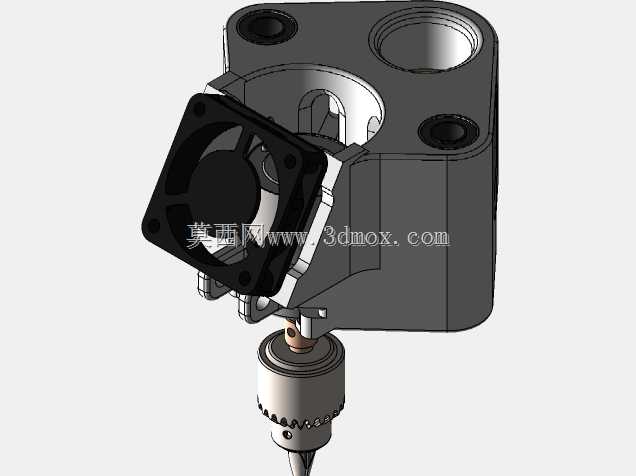

　　设备搭载的RS385电机作为主轴动力输出单元，这类电机的扭矩输出特性刚好适配软质材料的加工需求，比如亚克力薄板、低密度木板、发泡材料、薄塑料件的雕刻、切槽、钻孔作业，在高校实验室、中小学科创工坊、个人DIY工作室这类场景中，这类加工需求占比很高，不需要大扭矩的高速主轴就能完成作业，同时RS385电机的供电要求低，常规低压直流供电就能驱动，不需要配套复杂的高压变频驱动单元，进一步降低了整套设备的配套门槛，也提升了桌面使用场景下的用电安全性。

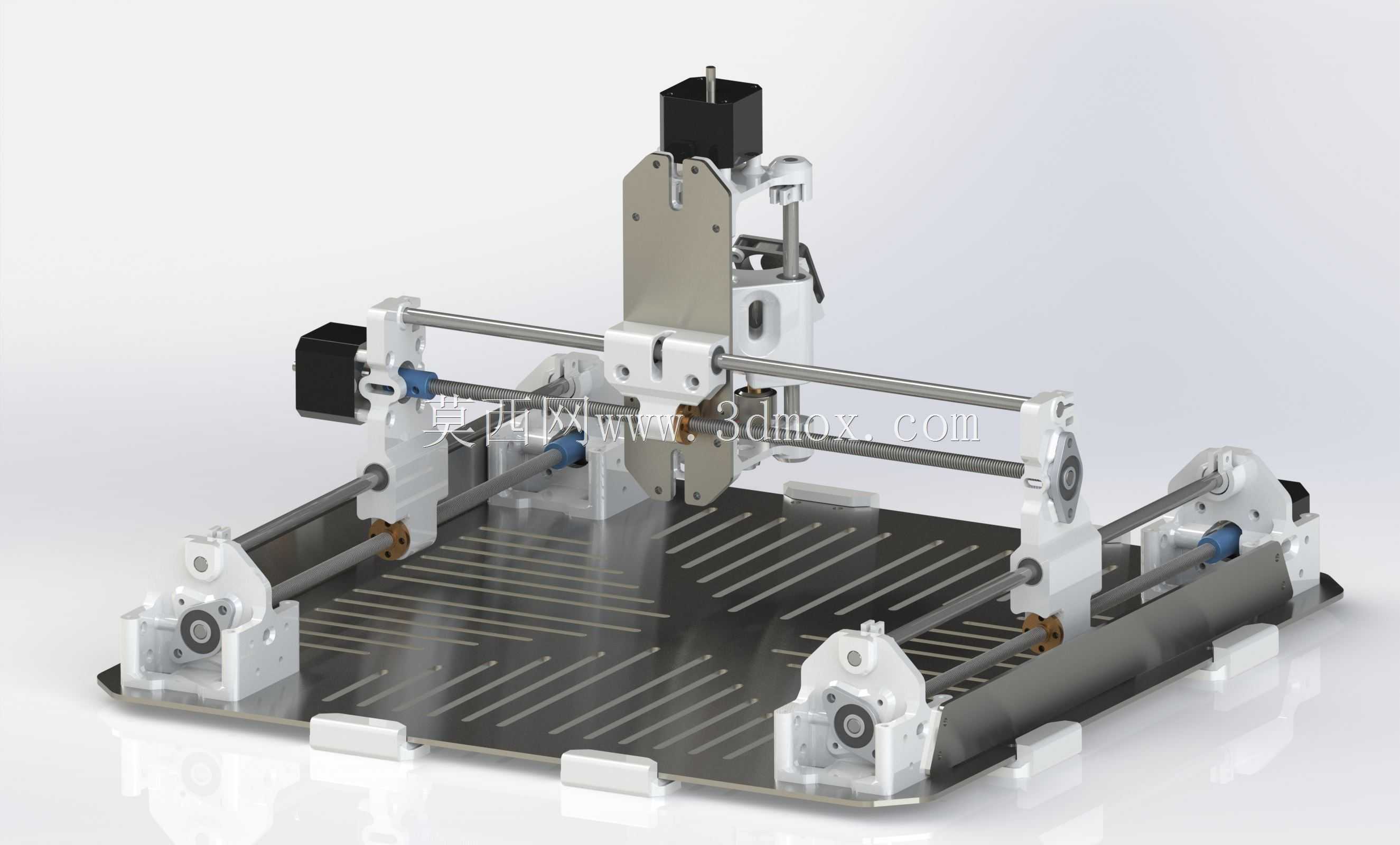

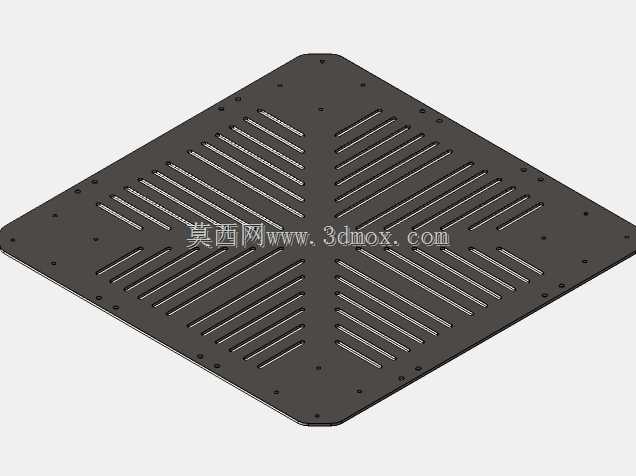

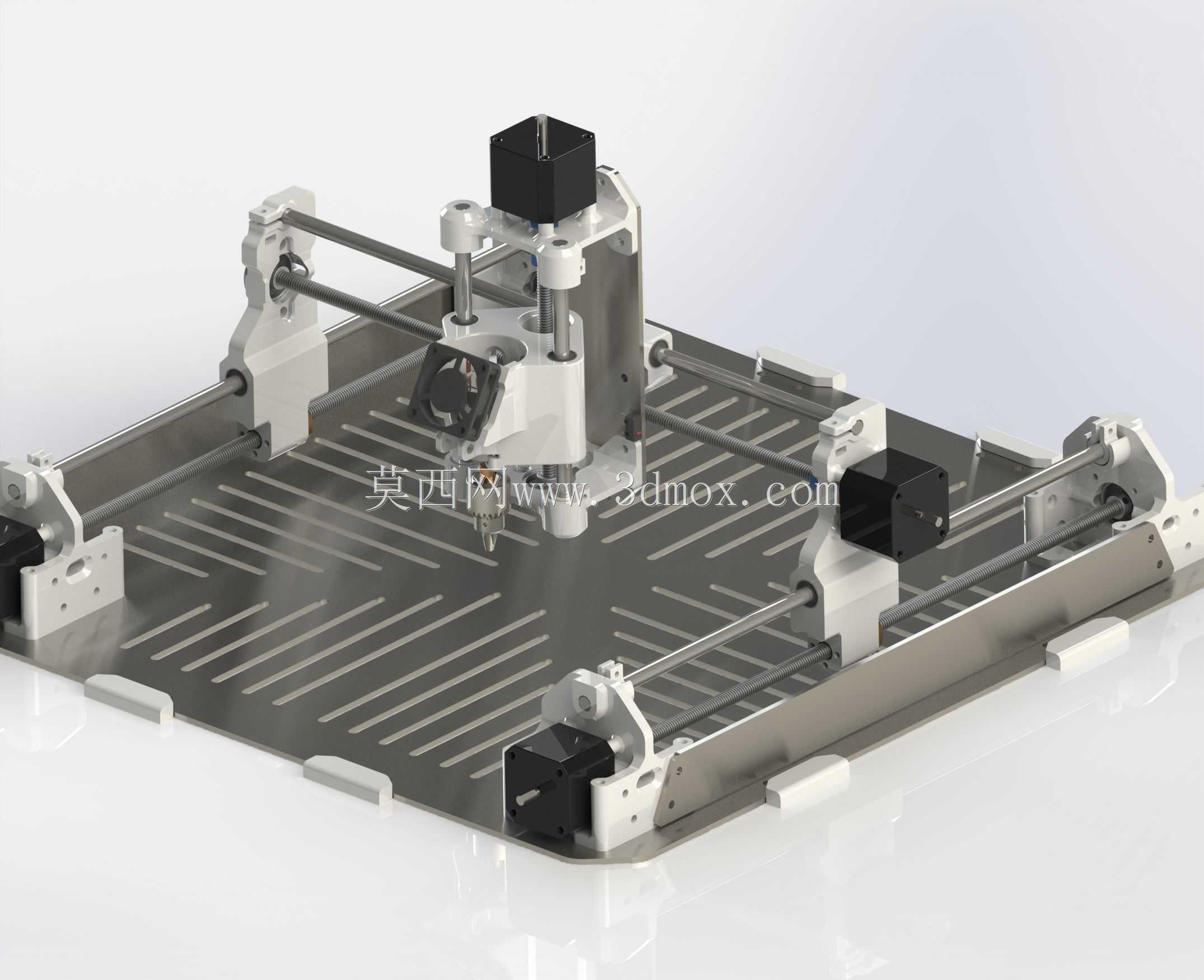

　　安装边界方面，整套设备的底座采用平板式结构，底部预留了通用的安装固定孔位，既可以直接放置在平整台面上依靠自重保持稳定，也可以通过螺栓穿过预留孔位将设备锁紧在专用工作台或者工装平板上，避免高速加工过程中设备出现位移；各个运动轴的行程设计经过了尺寸平衡，在保证可以覆盖常规小型工件加工幅面的前提下，尽可能压缩了轴端的冗余伸出长度，让设备的整体占地尺寸控制在桌面可容纳的范围内，不会占用过多的工作台操作空间。

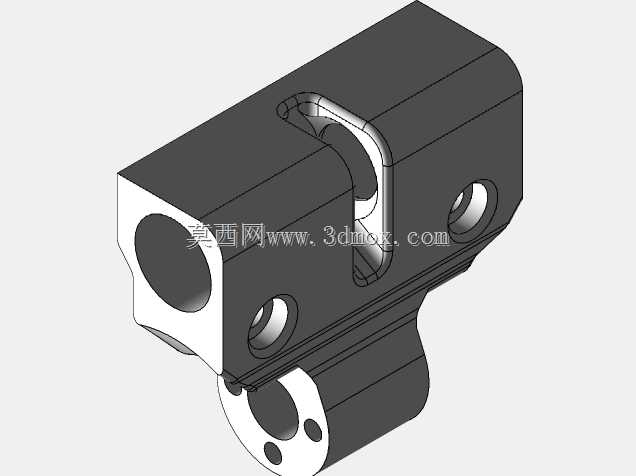

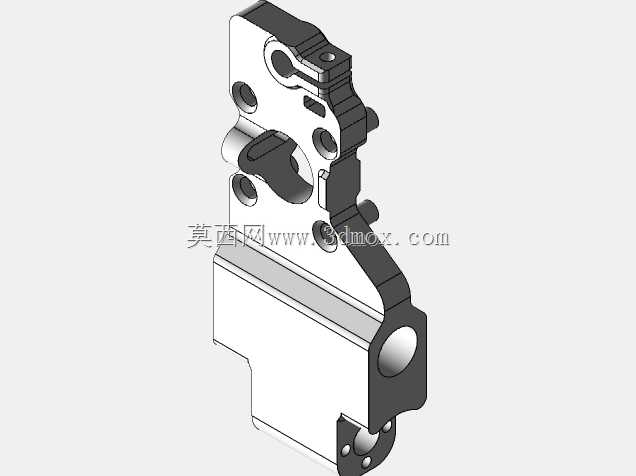

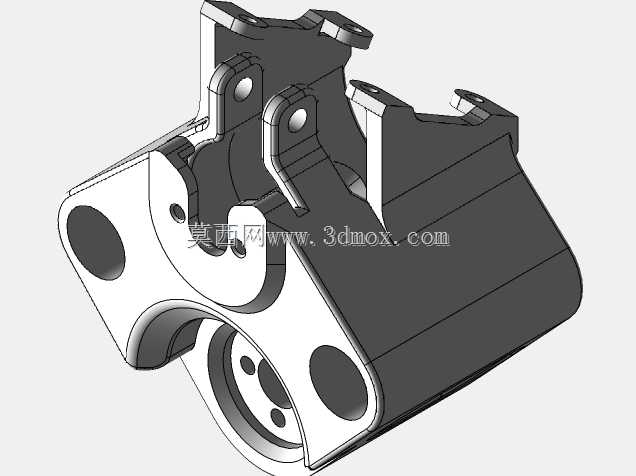

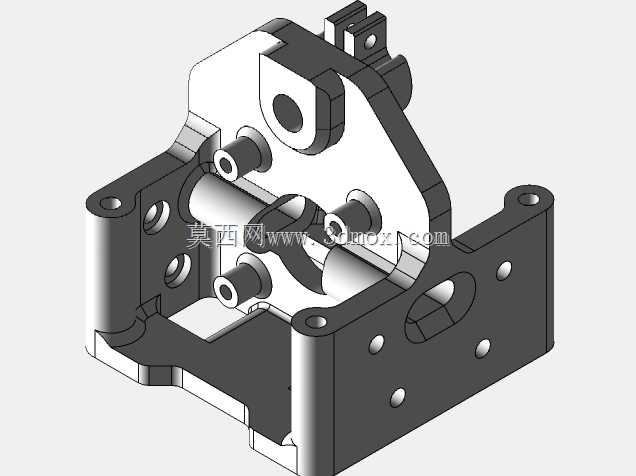

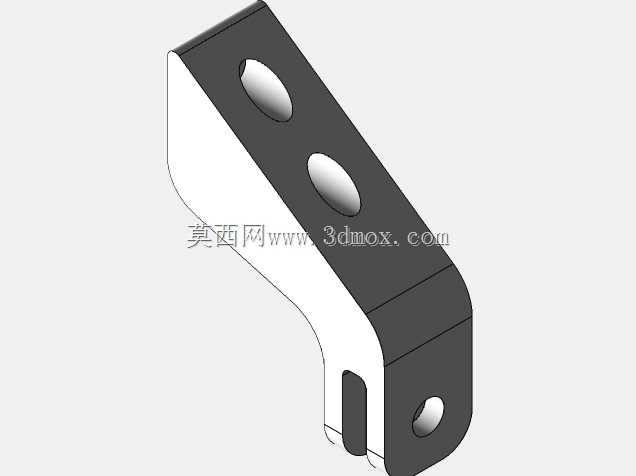

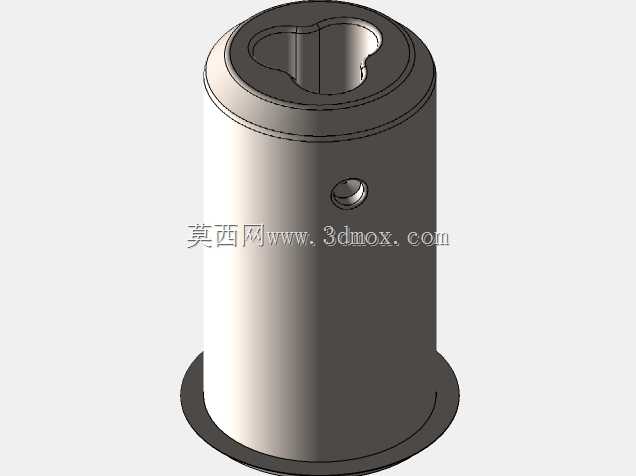

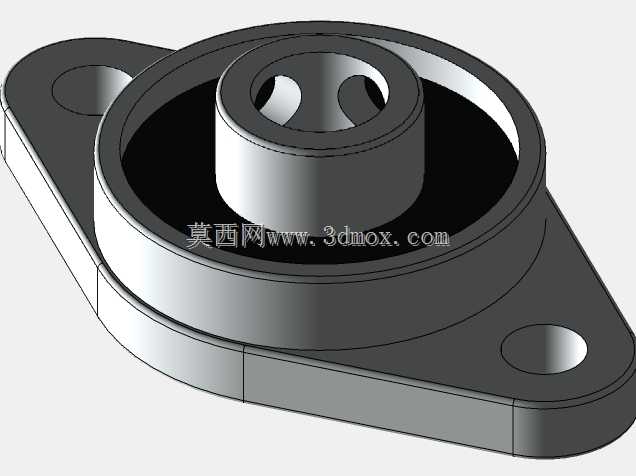

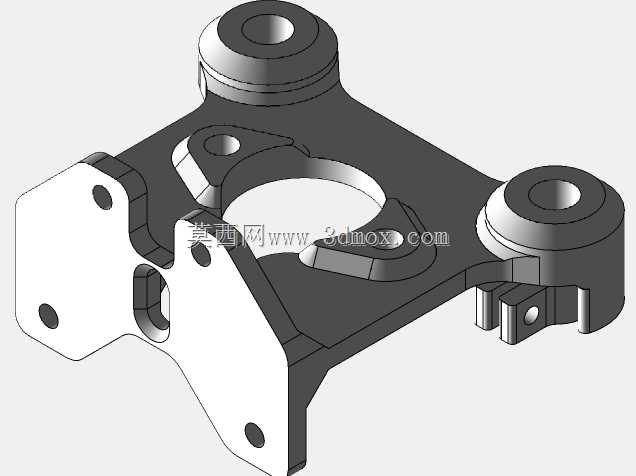

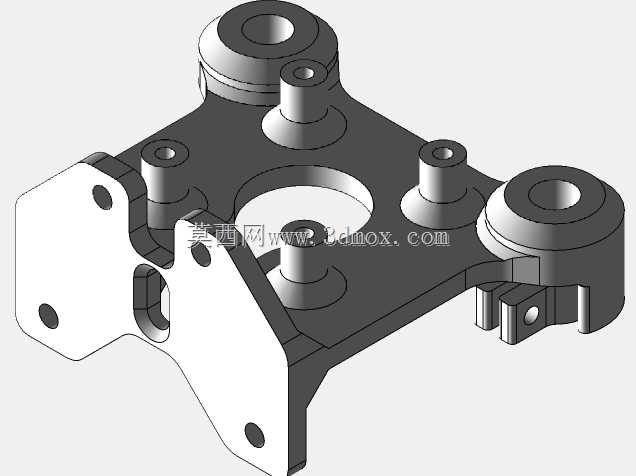

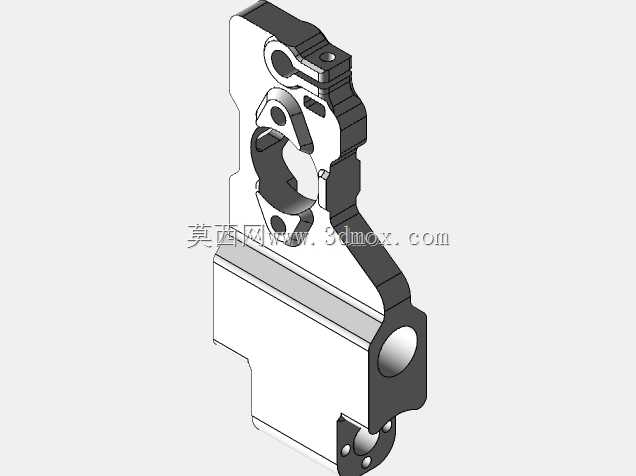

　　从结构设计的细节来看，设备的各个支撑座、连接滑块都采用了模块化的设计思路，单个零件的结构简单，加工工艺性好，不需要复杂的五轴加工设备就能完成零件制造，普通的铣削、钻孔工艺就能满足零件的精度要求，装配环节也不需要专用的工装夹具，按照装配顺序依次锁紧连接螺栓就能完成整机组装，非常适合作为机械装配实训、数控原理教学的实操载体，让学习者可以从零件识别、传动装配到电控接线全流程参与，直观理解数控设备的运动逻辑。

　　在实际使用场景中，这款设备可以完成小尺寸零件的表面刻字、图案雕刻、薄料裁切、简易钻孔等作业，比如科创项目中制作结构件的定位标记、加工小型模型的拼装零件、制作教学用的演示样件，都可以通过这套设备完成；因为整体结构轻量化，设备的搬运移动也十分方便，不需要起重设备辅助，单人就能完成设备的转移与位置调整，适配多工位轮换使用的场景需求。

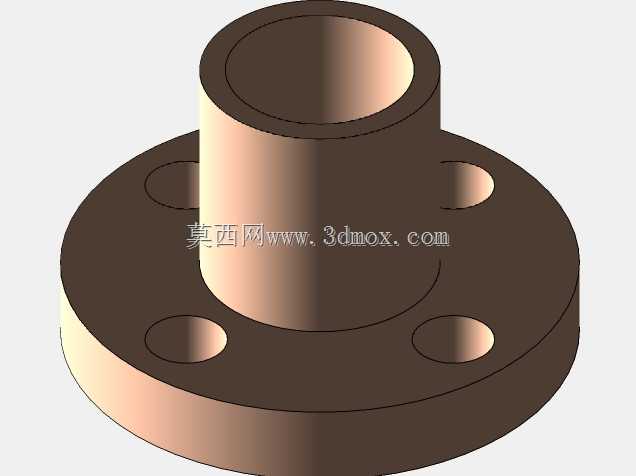

　　设计过程中也充分考虑了维护的便捷性，所有传动部件都没有做隐藏式封装，日常清理加工产生的碎屑时，可以直接擦拭导轨与丝杠表面，不需要拆卸防护盖板；直线轴承、丝杠螺母这些易损件都采用标准件选型，出现磨损后可以直接采购同规格标准件更换，不需要定制专用零件，大幅降低了设备的后期维护成本与维护难度，对于非工业量产场景的使用者来说，这种易维护的设计可以大幅降低设备的使用门槛，不需要配备专业的设备维护人员就能完成日常保养与故障排查。
