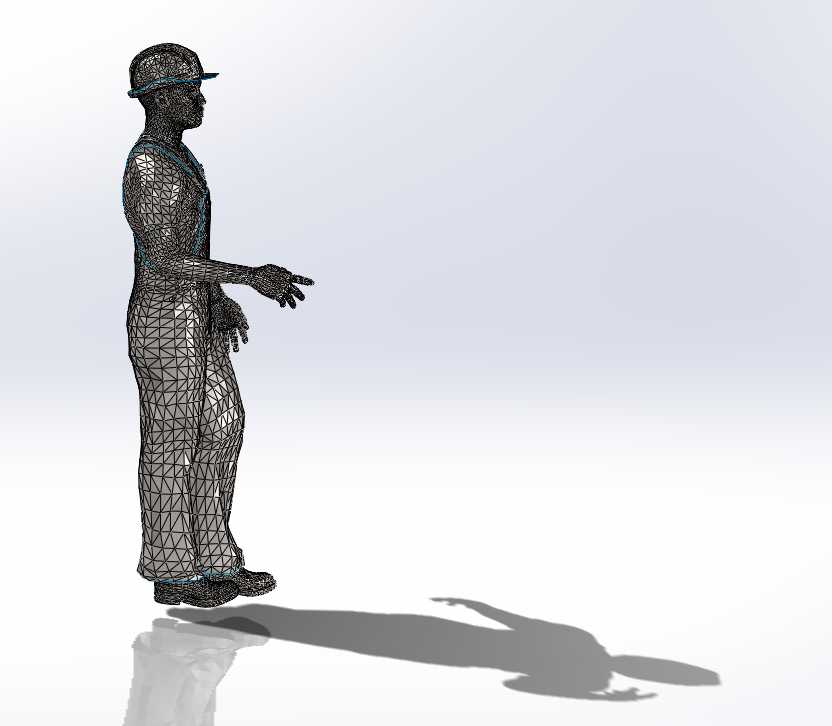

车间作业人员标准站姿人体网格模型

　　在机床加工车间的三维布局仿真、人机工程校核工作中，标准作业姿态的人体模型是不可或缺的校核载体，本次构建的带工装穿戴的站姿人体网格模型，完全围绕机床操作岗位的实际作业场景设计，可直接嵌入各类车间布局、设备操作位的三维装配环境中使用。从实际工程应用角度出发，该模型还原了一线机床操作工人的常规穿戴配置，包含安全帽、连体工装、劳保鞋的完整外形轮廓，所有穿戴部件均贴合人体自然姿态，没有出现穿模、错位的问题，网格划分均匀，面数控制在仿真场景可流畅加载的区间内，既保证了外形轮廓的还原度，也不会给大型装配体的运行带来过多性能负担。模型采用自然侧立的作业待命姿态，手臂自然前伸的角度匹配机床操作时的常规手部活动起始位置，可直接用于操作位的安全距离校核：

　　比如在排布CA6140这类普通车床的操作位时，可将该模型放置在预设的操作站立区域，核对人体与机床手柄、卡盘、刀架区域的安全间隙，验证操作时手臂伸展范围是否能够覆盖所有操作控件，同时确认站立位置是否会被切屑飞溅区域、设备运动行程覆盖，提前规避布局阶段的人机工程风险。设计过程中参考了国内机械加工行业成年男性作业人员的平均人体尺寸参数，整体身高、肩宽、臂长、腿长比例均符合GB/T 10000-1988中国成年人人体尺寸的相关数值，站立时的足底基准面完全贴合装配环境的地面基准，不需要额外调整位置即可直接放置在车间地面模型上，安装边界清晰，足底平面为唯一安装基准面，与地面装配时无偏移、无悬浮问题。模型的网格结构为连续三角面，

　　可直接用于渲染场景的材质赋予，也可根据仿真需求调整姿态，比如通过调整手臂骨骼节点的角度，模拟装夹工件、操作进给手柄、测量加工件等不同作业动作，适配不同的仿真场景需求。在机床车间的数字化孪生场景搭建中，该人体模型可作为场景动态元素的基础载体，搭配动作路径即可模拟工人在多台机床间的巡检、作业走动流程，验证车间通道宽度是否满足人员通行、工件转运的并行需求，核对设备间距是否预留了足够的人员操作、工件装拆的空间，避免后期设备进场安装后才发现操作空间不足、安全距离不够的问题。不同于常规的展示用人体模型，该模型的所有轮廓细节都围绕工业场景的实际校核需求设计，没有冗余的装饰性结构，安全帽的帽檐长度、工装的宽松度都还原了实际劳保用品的尺寸，

　　在做碰撞检测时可以更准确地模拟人员穿戴劳保用品后的实际占用空间，避免仿真校核时出现尺寸偏差导致的安全隐患。比如在校核机床操作门的开启角度时，使用该模型可以准确判断门体开启后是否会碰到站立的操作人员，或者人员侧身通过时是否有足够的间隙，这些细节都是常规简化人体模型无法准确还原的。在做生产线的作业节拍仿真时，该模型也可作为作业人员的载体，通过匹配不同的动作序列，模拟单个操作人员负责多台机床时的作业路径、操作动作耗时，辅助优化人员配置、设备排布方案，减少无效的走动距离，提升车间的整体作业效率。模型的姿态为中立位站姿，身体重心落在双足之间，没有前倾、后仰的不稳定姿态，在做静态场景布置时不会出现视觉上的重心偏移问题，整体比例协调，在渲染输出车间布局效果图、作业指导书的三维示意图时，可以直接使用，不需要额外调整比例姿态。
