多接口集成式水泵端盖壳体结构

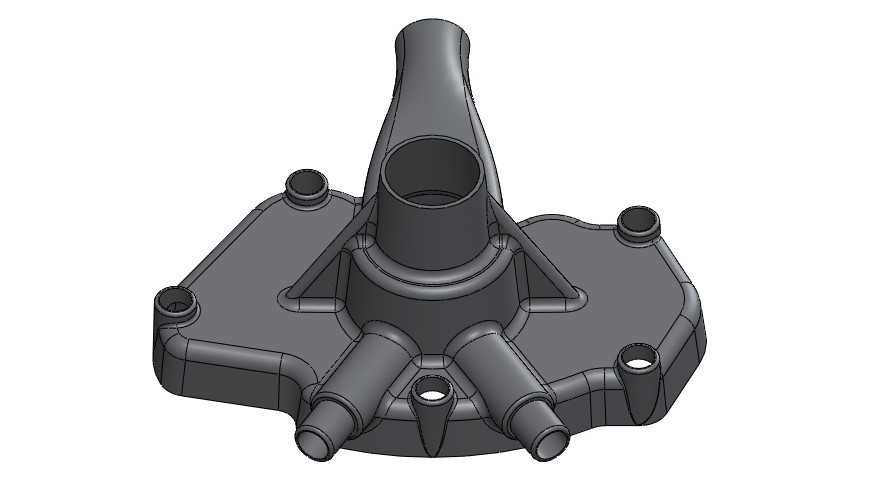

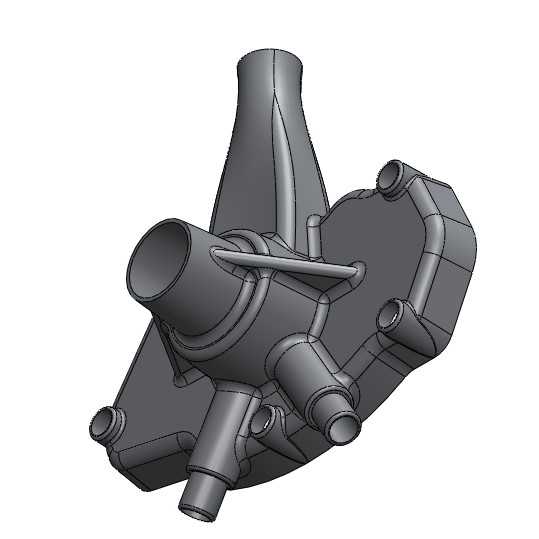

　　这款水泵端盖壳体属于离心泵配套的核心承压外壳部件，在整套冷却循环、流体输送系统里承担着封闭泵腔、分流介质、对接外部管路与附属功能元件的多重作用，日常在机床冷却供水、小型工业给排水、设备温控循环回路中都能见到这类结构的应用。从实际装机场景来看，它并非简单的平板封盖：壳体主体一侧预留大口径主通路，对应泵腔内部叶轮的吸排主流道，介质从主接口进出时，端盖内壁的曲面过渡要尽量避免直角突变，减少流道内的涡流阻力，降低泵组运行时的水力损失。壳体四周延伸出的多个不同朝向、不同管径的支管接口，分别承担排气、测压、旁通回流、传感器安装、小流量辅助回路接驳的功能，现场布管时不需要在主管道上额外开孔焊接三通，集成化的布局能减少管路接头数量，也相应降低了外泄漏的风险点。

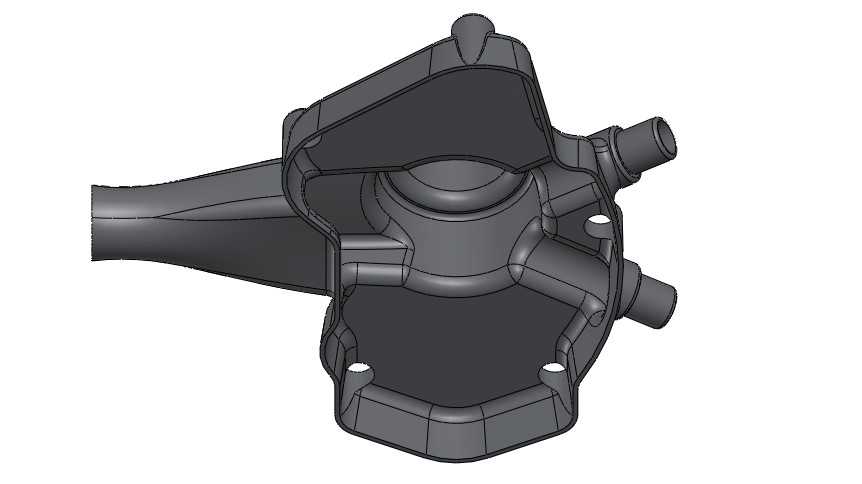

　　做结构设计时，首先要匹配泵体本体的安装结合面：端盖与泵体对接的法兰轮廓需要和泵壳止口完全贴合，结合面预留密封垫的压紧余量，螺栓孔的位置度要控制在装配公差范围内，保证锁紧后密封面受力均匀，不会出现局部压不紧导致的渗水问题。壳体上多处加强筋沿着流体压力的作用方向布置，从主筒壁一直延伸到侧边安装耳座，既能够承受泵腔内的工作水压，也能抵御管路接驳带来的附加弯矩，避免薄壁壳体在长期承压下出现变形。不同支管的朝向并不是随意排布：朝上的接口通常用于排气，泵组初次充水时可以从此处排出腔体内积存的空气，防止气蚀；侧向的接口对接压力表或者温度传感器，方便运行时实时监测泵内工况；朝下的小接口可作为排污泄水口，设备长期停机时能排空腔体内残留液体，避免冬季冻裂或者介质沉积结垢。

　　外形尺寸方面，端盖整体轮廓随泵腔流道走势成型，最大外廓要和泵体周边的安装空间匹配，侧边突出的管路接口需要预留足够的扳手操作空间，保证现场安装接头时工具可以顺利就位，不会和相邻的机架、电机外壳发生干涉。安装边界上，端盖背部的定位止口要和泵体止口采用小间隙配合，装配时起到径向定位作用，保证端盖流道和泵体内流道对中不错位；各处接口的端面都预留标准管螺纹或者法兰连接尺寸，对接市面通用的水管、阀门、仪表元件不需要额外改制。壳体壁厚按照承压铸件的工艺要求设计，厚薄过渡处做圆角处理，既满足铸造时金属液充型的工艺要求，避免出现缩孔、冷隔缺陷，也能消除应力集中，让部件在长期交变水压下保持结构稳定。这类集成式端盖替代了传统分体拼装的管路结构，整机装配时零件数量更少，现场维护拆装也更便捷，是小型水泵结构优化里很典型的实用化设计。
