这套结构方案针对传统手动平行卧式车床的数控化迭代需求展开,核心是在保留原车床床身刚性基础、主轴装夹精度优势的前提下,完成进给系统的数控化替换,适配中小批量精密轴类、盘类零件的自动化切削加工场景,常见于五金加工车间、职业院校实训基地、小型机械修配厂的设备升级项目,相比直接采购全新数控车床,改造成本可压缩六成以上,同时能充分利用原有设备的床身、主轴箱等成熟铸造结构,避免资源浪费。从实际加工用途来看,改造后的设备可完成外圆车削、端面切削、内孔镗削、公制/英制螺纹切削、锥面加工、圆弧曲面插补切削等常规车削工序,进给轴的重复定位精度可控制在0.02mm以内,能够满足普通精度等级机械零件的批量加工需求,适配45号钢、铝合金、铜合金、

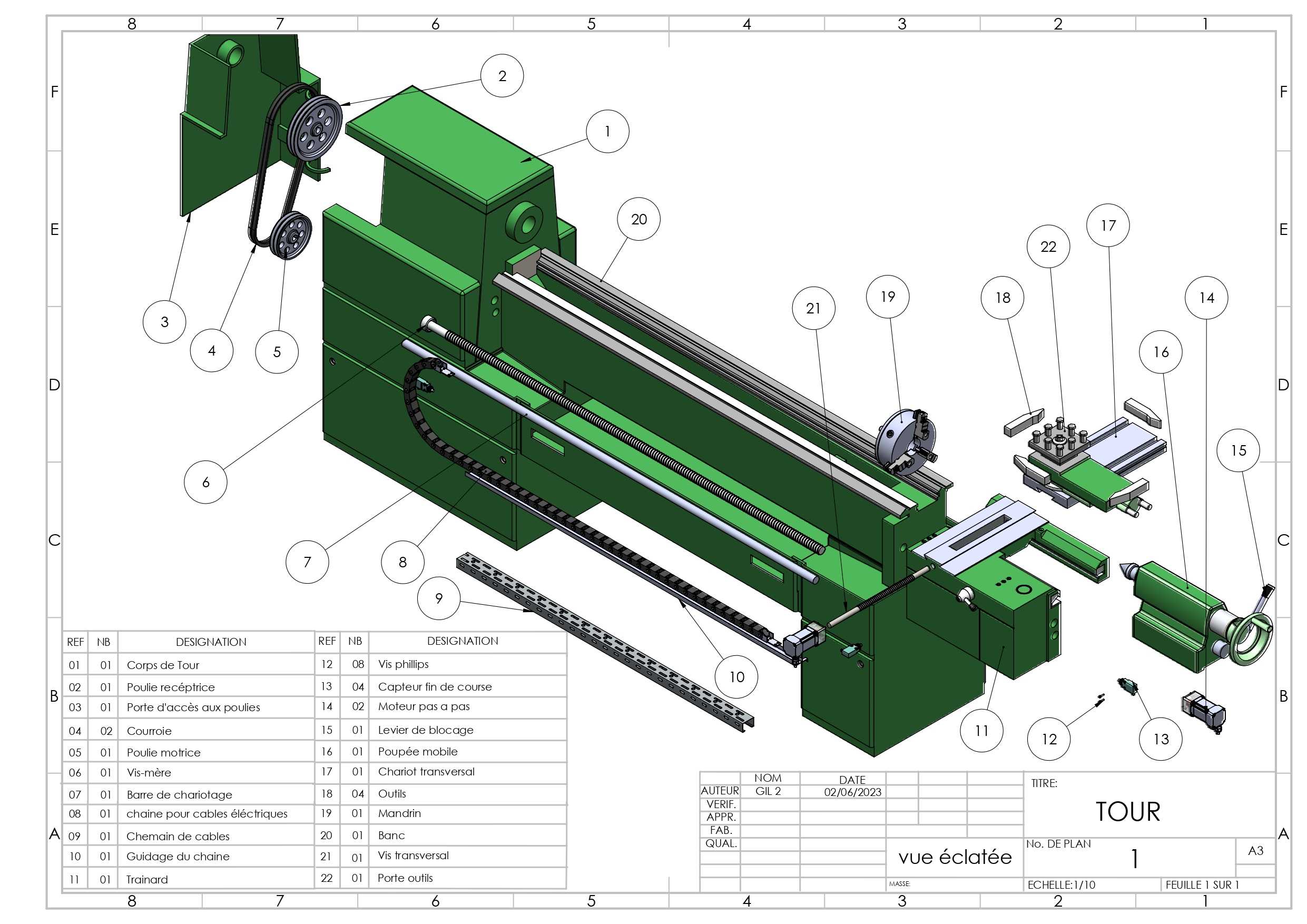

工程塑料等多种常见加工材质,单次装夹可完成多工序连续加工,减少人工反复进刀、退刀、测量的操作强度,单人可同时值守2-3台改造后的设备,大幅提升车间人效。功能特性层面,改造方案保留了原手动车床的三爪卡盘装夹结构、尾座顶尖顶紧功能,针对纵向Z轴、横向X轴的进给传动链做了全替换:拆除原手动操作的光杆、丝杆、手轮传动副,换装高精度滚珠丝杆传动副搭配伺服驱动单元,进给速度可在0-5000mm/min区间无级调节,床鞍部位加装了行程限位开关、硬限位撞块,避免超程碰撞损坏传动部件;刀架部位替换为四工位电动转塔刀架,可自动完成车刀切换,换刀定位精度稳定在0.01mm以内;主轴部位保留原齿轮变速结构的同时,加装了主轴编码器,

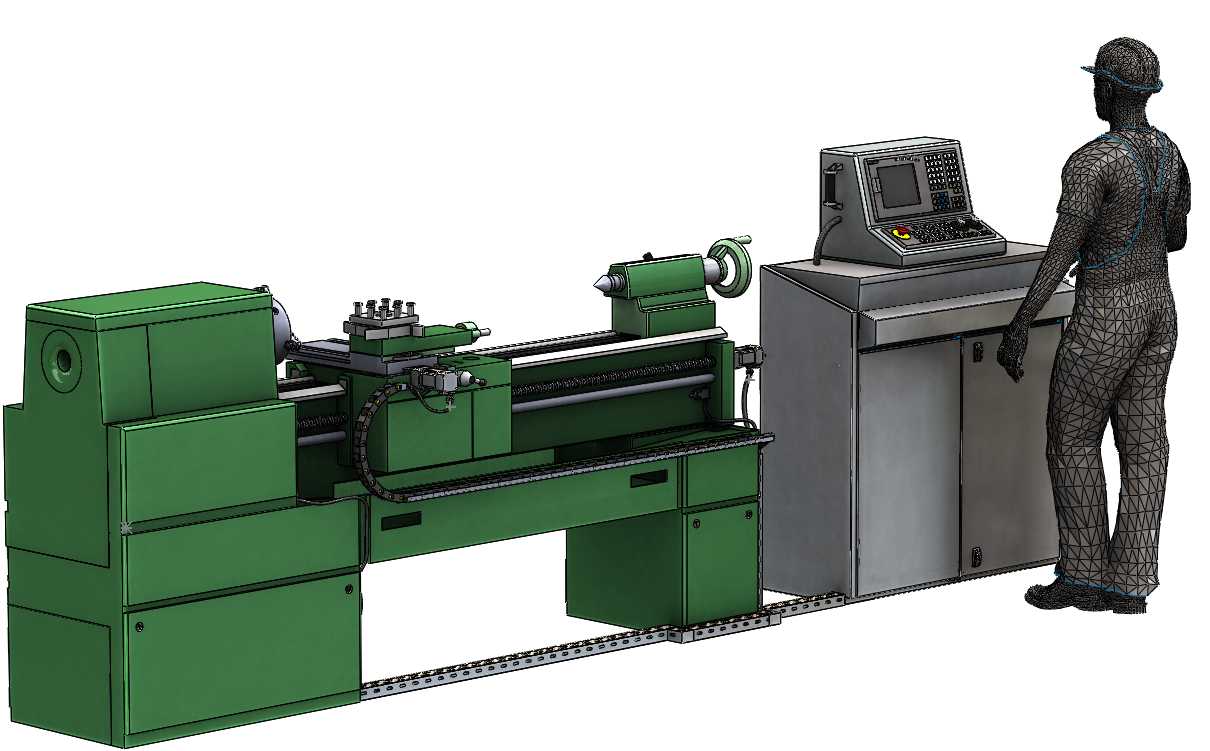

可实现螺纹切削的转速与进给同步匹配,满足螺纹加工的导程精度要求。设计思路上,整个改造结构优先遵循最小改动原则,所有加装的传动部件、驱动单元的安装基面均依托原车床床身、床鞍的现有铸造面加工,不需要对床身主体做大规模焊接、切削改动,避免破坏原床身的应力平衡与刚性;布线采用拖链内置走线方式,所有动力线、信号线沿床身侧面的走线槽布置,避免切削液、铁屑刮蹭损坏线路,拖链的弯曲半径预留足够余量,保证Z轴全行程移动时线路无拉扯、无卡滞;润滑系统沿用原床身的集中润滑通路,针对滚珠丝杆、直线导轨副额外加装了润滑脂注油嘴,可定期补充润滑,延长传动部件使用寿命。外形尺寸与安装边界方面,改造后的设备整体长度、宽度与原手动CA6140系列车床保持一致,
整体长度约2500mm,宽度约1000mm,设备中心高200mm,最大加工回转直径400mm,Z轴最大有效行程900mm,X轴最大有效行程280mm,安装时需要在设备底部预留100mm的垫铁调整空间,保证床身水平度调整公差在0.04mm/1000mm以内;设备后侧需要预留300mm的走线、检修空间,左侧预留主轴电机散热与维护空间,右侧预留尾座操作、工件上下料的操作空间,整体安装占地面积约4㎡,适配普通工业厂房的地面承重要求,不需要额外做特殊地基处理,普通水泥地面即可满足安装刚性需求。结构细节上,床鞍与床身的配合面保留原燕尾导轨结构,贴附聚四氟乙烯导轨软带,降低导轨摩擦系数,减少低速进给时的爬行现象,保证进给运动的平稳性;电动刀架的安装基面做了刮研处理,保证刀架安装后与主轴轴线的垂直度公差在0.02mm/100mm以内,避免加工端面出现平面度超差问题;尾座保留原手动锁紧、进给功能,可在加工长轴类零件时提供稳定的顶尖支撑,尾座套筒的行程与原车床保持一致,可适配不同长度的工件顶紧需求;主轴箱的润滑系统保持原有的飞溅润滑结构,不需要额外改动,日常维护时只需定期更换齿轮油即可,降低后期运维成本。
