双开门玻璃视窗壁挂式工业防护柜体

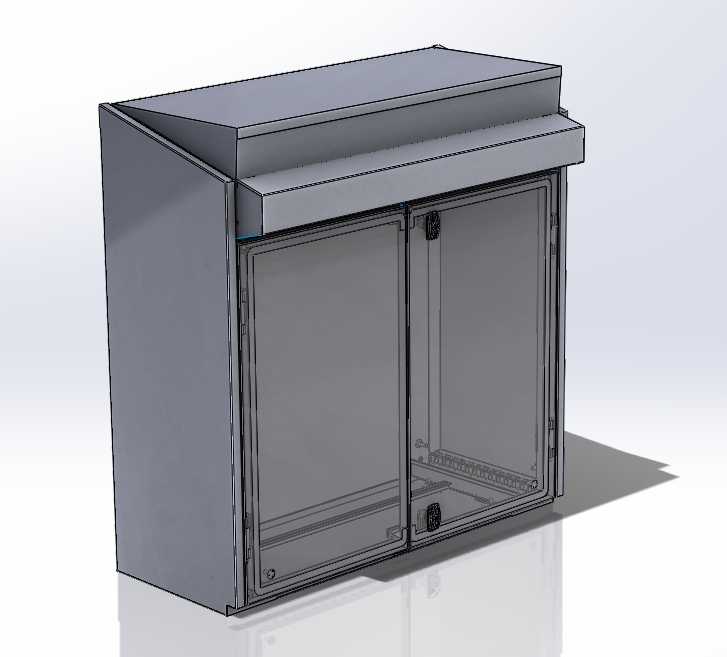

　　这款壁挂式双开门玻璃视窗柜体，主要应用在车间现场的工位旁、洁净室墙面、设备侧方立面等安装场景，用来承载小型控制单元、检测仪表、工位操作终端这类需要直观查看内部状态、同时要做防尘防护的电气或功能组件，替代传统全封闭金属柜体需要频繁开门巡检的麻烦，也避免开放式安装的组件积灰、受现场飞溅物磕碰的问题。从结构设计逻辑来看，整体采用冷轧钣金折弯拼焊的主体框架，顶部做了带斜度的外伸檐边结构，这个设计不是单纯的造型处理，一方面是避免墙面凝露、顶部落尘顺着柜体缝隙渗入内部，斜度可以让滴落的液体、积尘直接顺着檐边滑落到柜体外侧，另一方面外伸的檐边刚好可以遮挡门体上方的合页与锁具安装位，减少这些活动部件积灰卡涩的概率。门体部分采用双开对开结构，

　　两门的拼接处做了重叠止口，关闭状态下不存在直通缝隙，避免粉尘、飞溅的切削液从门缝渗入，每扇门的上半部分嵌入整块钢化透明视窗，视窗和钣金门框之间用密封压条压紧，不需要打开柜门就可以直接观察内部仪表的读数、指示灯状态、组件运行情况，日常巡检不用反复开锁开门，能大幅降低现场运维的工作量，也减少开门过程中灰尘落入柜内的风险。门体的锁具采用嵌入式旋转锁，安装位置在两门拼接的中缝处，单锁点同时固定两扇门，锁具表面和门体外平面齐平，不会突出在外勾挂现场的管线、操作人员的工服，避免意外拉扯导致锁具损坏或者门体意外开启。柜体的背部预留了壁挂安装的固定孔位，孔位做了沉台处理，安装时膨胀螺栓或者挂装螺丝的头部可以完全沉入沉台内，

　　保证柜体背部和安装墙面完全贴合，不会出现缝隙导致柜体晃动，也避免螺栓突出顶住墙面造成安装不平整。内部的侧壁预留了多组安装条固定孔，可以根据内部装载组件的尺寸灵活调整安装横梁的高度，适配不同尺寸的控制器、端子排、小型仪表的安装需求，安装孔位采用通用的方孔标准，兼容常规的机柜安装配件，不需要二次打孔加工。柜体的底部预留了走线孔位，孔位边缘做了卷边钝化处理，不会割伤穿入的线缆绝缘层，走线孔可以搭配橡胶护线套使用，进一步提升密封防护效果，避免灰尘从走线位置进入柜内。从安装边界尺寸来看，整体深度控制在较薄的区间，壁挂安装后不会过多突出墙面，不会占用车间的通行空间，也不会和周边移动的设备、物料产生磕碰，整体高度适配成年人站立时的视线高度，

　　视窗区域刚好和人眼视线齐平，站在地面就可以清晰看清内部所有仪表的显示内容，不需要垫脚或者弯腰查看。钣金主体的折弯处全部做了圆角过渡，没有尖锐的棱角，避免安装和运维过程中划伤操作人员，所有焊接位置都做了打磨平整处理，外表面没有突出的焊渣、焊点，后续做表面喷涂时可以保证涂层均匀，提升整体的防锈耐腐蚀能力，适配车间多粉尘、偶尔有切削液飞溅的复杂工况。门体的合页采用暗藏式安装，从柜体外部看不到合页结构，一方面提升了整体的外观整洁度，另一方面也避免合页外露积灰、被磕碰损坏，合页的转动阻尼经过匹配，门体开启后可以稳定停在对应角度，不会因为轻微晃动就自行关门，方便运维人员进行内部接线、组件调试的操作。视窗采用的钢化玻璃材质具备一定的抗冲击能力，日常现场的轻微磕碰、小颗粒飞溅不会造成视窗破裂，即使出现极端情况破裂，钢化玻璃的碎块也不会形成尖锐棱角，降低对人员和内部组件的损伤风险。柜体内部的底部预留了接地螺柱，可以直接将内部组件的接地线、柜体本身的接地端统一连接到接地螺柱上，保证设备运行的用电安全，符合工业现场的电气安装规范。
