SINUMERIK808D浇注机数控操作终端

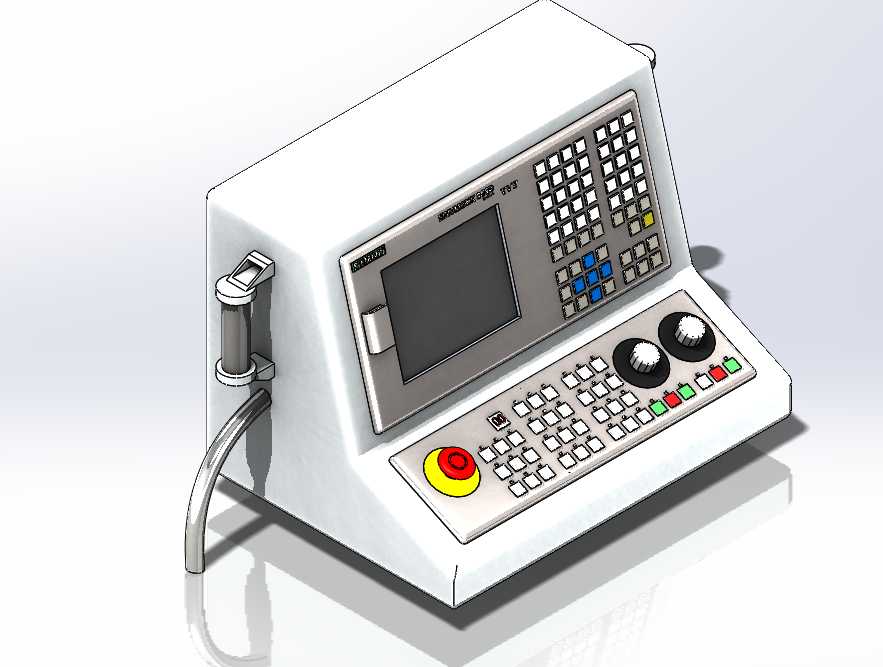

　　这套数控操作终端是面向浇注类专用加工设备开发的人机交互核心部件，日常部署在浇注机主机正面操作人员易触及的工位区域，承担设备全运行周期的参数输入、状态监控、指令下发、异常告警交互等核心功能，是浇注工序操作人员与设备控制系统对接的唯一物理接口。从实际产线应用场景来看，浇注作业现场往往存在金属粉尘飞溅、少量切削液挥发、操作频次高、误触概率大的特点，这套终端的结构设计完全围绕这类工况做了针对性适配。外壳采用一体折弯成型的冷轧钢板做主体承托结构，边角做了大圆弧过渡处理，既避免操作人员磕碰受伤，也能减少粉尘在边角位置的堆积，日常清洁维护时只需用干布擦拭表面即可，无需拆解外壳清理积尘。正面操作区域按照操作频次做了明确的功能分区，

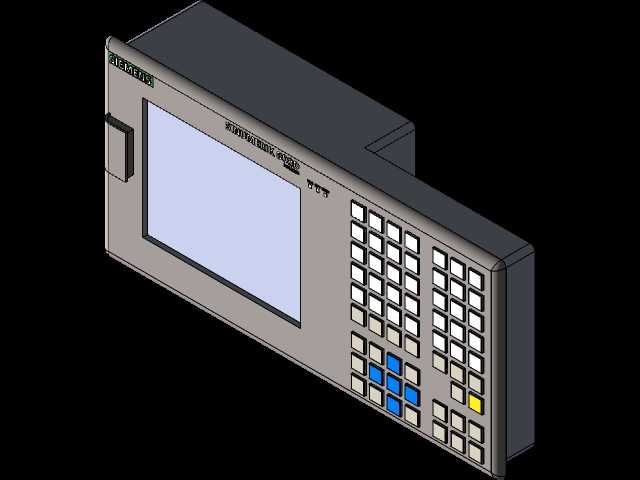

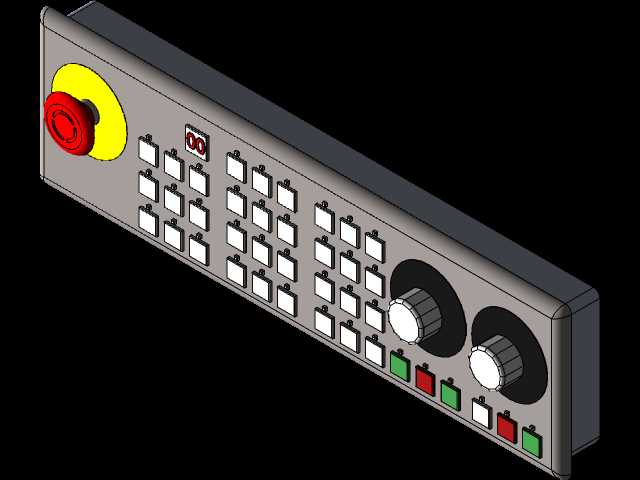

　　最上方的显示区域采用嵌入式安装的工业级液晶显示屏，屏幕周边做了高出屏幕表面2mm的凸边防护，即便现场有工具滑落磕碰，也会先接触到凸边结构，不会直接损伤屏幕表面，屏幕的显示角度做了5度的仰角设计，操作人员以站立姿态操作时，视线与屏幕法线基本重合，长时间观察参数也不会产生视觉疲劳。屏幕右侧的功能按键区采用矩阵式排布，不同功能的按键用颜色做了明确区分：数字输入键采用浅灰色基底，轴移动方向键用蓝色标识，循环启动、进给保持这类高频操作键用绿色标识，急停按键单独布置在操作区左上方最醒目的位置，采用大直径红色蘑菇头结构，触发行程仅需3mm，按下后会自动机械锁止，旋转即可复位，完全满足工业安全规范中急停装置的触发要求。按键下方的进给倍率、

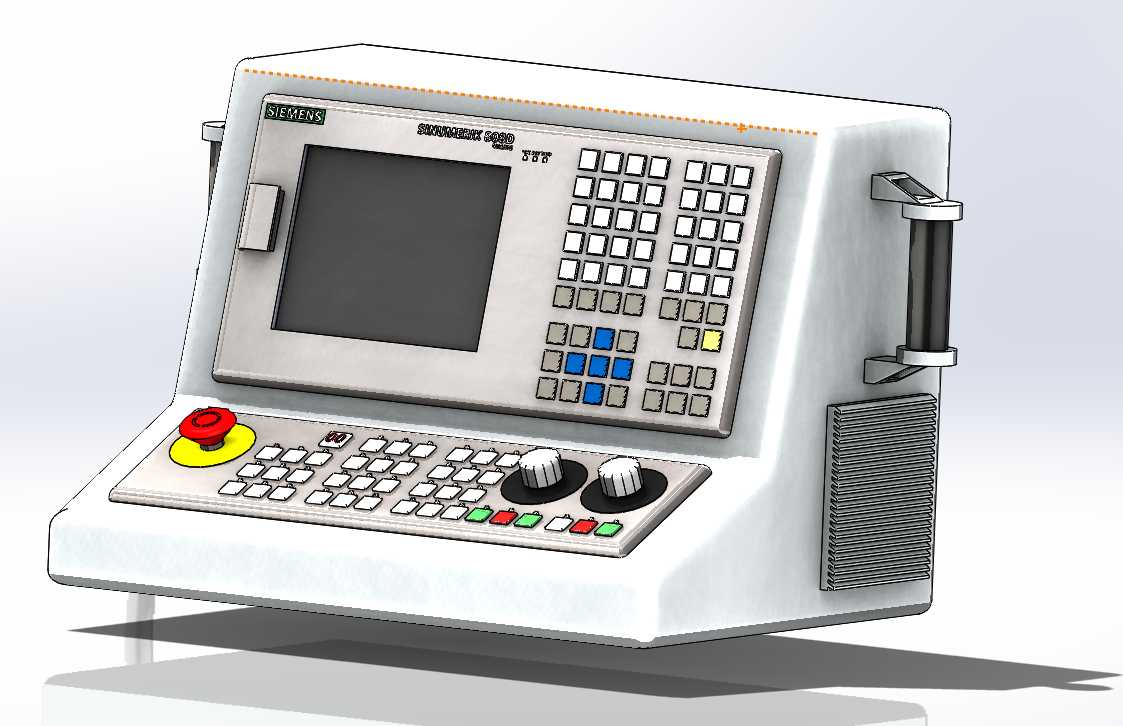

　　主轴倍率调节旋钮采用带防滑纹路的金属旋钮，每格调节都有清晰的档位触感，操作人员无需目视即可完成倍率调整，不影响对浇注工位的观察。终端两侧设计了内嵌式金属提手，既方便设备安装时的搬运移位，也可作为现场临时挂放操作指引卡的固定点，提手与外壳的连接采用内六角螺栓沉头安装，外表面无突出的螺栓头，不会勾挂操作人员的工作服。终端右侧面布置了格栅式散热通风口，通风口的开孔方向朝下倾斜，可避免现场粉尘、浇注飞溅的液滴直接落入设备内部，通风口内侧加装了防尘海绵，可过滤大部分直径超过0.1mm的粉尘颗粒，保证内部控制板卡的散热需求同时，降低粉尘侵入导致的电路短路风险。从安装边界来看，这套终端的背部预留了标准的VESA安装孔位，

　　既可以通过悬臂支架安装在浇注机主机侧面，根据操作人员的身高、操作位置灵活调整角度和距离，也可以直接通过螺栓固定在设备的立式操作柜上，安装时背部需要预留至少80mm的走线空间，用于布置电源、通讯、信号反馈的线缆，线缆接口全部采用防松脱的航空插头，设备运行过程中即便有轻微振动也不会出现接口松动导致的信号中断问题。在设计思路上，这套终端没有追求过多冗余的功能，所有按键、接口的布局都完全匹配浇注机的实际操作流程：从开机回零、参数设置、浇注路径调试、自动运行监控到异常停机复位，每一步操作对应的控件都布置在操作人员手部自然活动的覆盖范围内，操作时无需大幅度移动手臂即可完成所有操作，有效降低长时间操作的疲劳感。按键的触发力度设置在2.5N左右，既不会因为轻微触碰导致误触发，也不会因为按键过硬需要用力按压增加操作负担，按键的使用寿命达到百万次级，完全满足三班倒连续生产的高频使用需求。考虑到浇注作业现场可能存在的电磁干扰，终端的外壳内部做了整体导电氧化处理，线缆进出口都设计了屏蔽层接地结构，可有效屏蔽现场大功率电机、加热装置产生的电磁干扰，保证屏幕显示稳定、按键指令传输准确，不会出现指令延迟、误触发、屏幕花屏等影响生产的问题。
