微型双封深沟球轴承精密结构

　　微型深沟球轴承常见于空间受限但仍需低摩擦回转支承的场合，例如小型伺服输出端、精密仪器摆轴、微型传动箱、牙科或检测设备中的高速小轴，以及模型机构里需要承受径向载荷并兼顾少量轴向载荷的位置。MR52ZZ这一类双金属防尘盖结构，在2mm内径、5mm外径、2.5mm宽度的边界内完成内圈、外圈、钢球、保持架和密封盖的完整布置，适合对粉尘侵入较敏感、又不希望额外增加复杂密封结构的紧凑机构。

　　从实际装配角度看，轴承的核心约束来自内径与轴颈、外径与安装孔之间的配合关系。内径仅2mm，轴的加工公差、表面粗糙度和同轴度会直接影响运转状态；若轴颈存在明显毛刺或弯曲，微型滚动体在滚道内的受力会迅速不均，表现为转动卡滞、噪声增大或早期点蚀。外径5mm通常压入塑料座、金属支座或齿轮箱孔位，设计时要控制压入量，避免外圈被过度挤压导致滚道变形。宽度2.5mm决定了轴向占位，挡肩、卡簧或端面压板不能越过内圈与外圈的相对运动区域，否则会造成摩擦拖滞。

　　深沟球轴承的功能重点在于利用滚道与钢球之间的点接触滚动替代滑动摩擦。内圈随轴旋转，外圈固定于机座时，载荷经内圈滚道传递给钢球，再由钢球传递至外圈；钢球沿连续深沟滚道排布，可在径向承载的同时承受一定双向轴向力。微型轴承的钢球数量、球径和滚道曲率需要在极小尺寸下平衡承载能力、摩擦阻力与装配可行性。滚道曲率过紧会增加接触应力和转动阻力，过松则会降低引导精度并使钢球在冲击载荷下产生偏移。保持架的作用是均匀分隔钢球，防止相邻球体直接接触摩擦，同时在轴承运转过程中引导球体进入受载区。

　　双ZZ防尘盖结构多用于干燥、粉尘较多但不需要脂密封完全隔绝液体的环境。金属防尘盖通常与外圈形成固定连接，在内圈附近保留微小间隙，既减少灰尘进入滚道，又避免像接触式橡胶密封那样带来较大摩擦。对于微型高速机构，这一点很重要：密封件唇边即使只有很小的接触压力，在毫米级轴径和较高转速下也可能放大成明显阻力。防尘盖内部一般填充适量润滑脂，脂量不能过多，否则搅拌阻力上升；也不能过少，否则长期运转后滚道和钢球边界润滑不足。

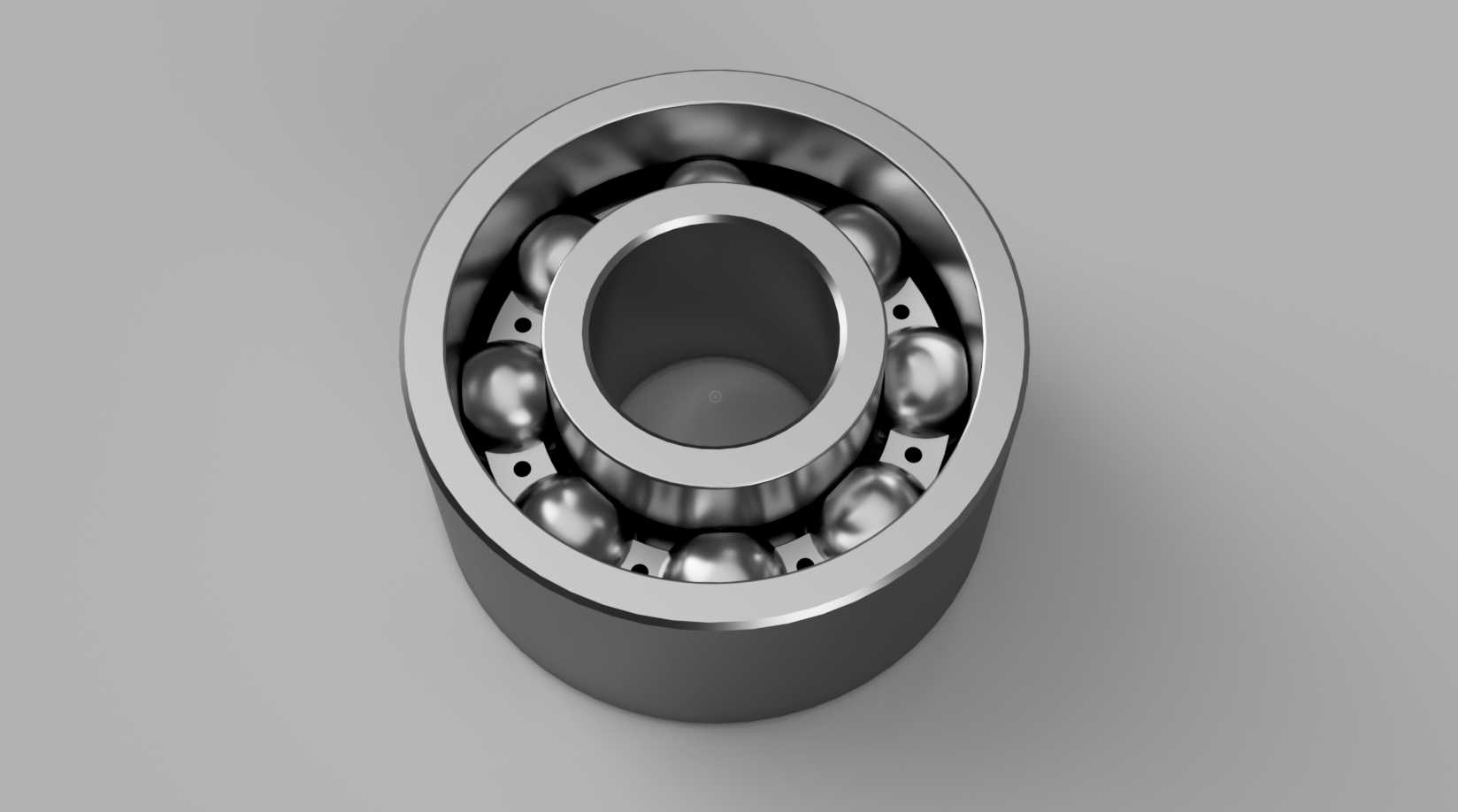

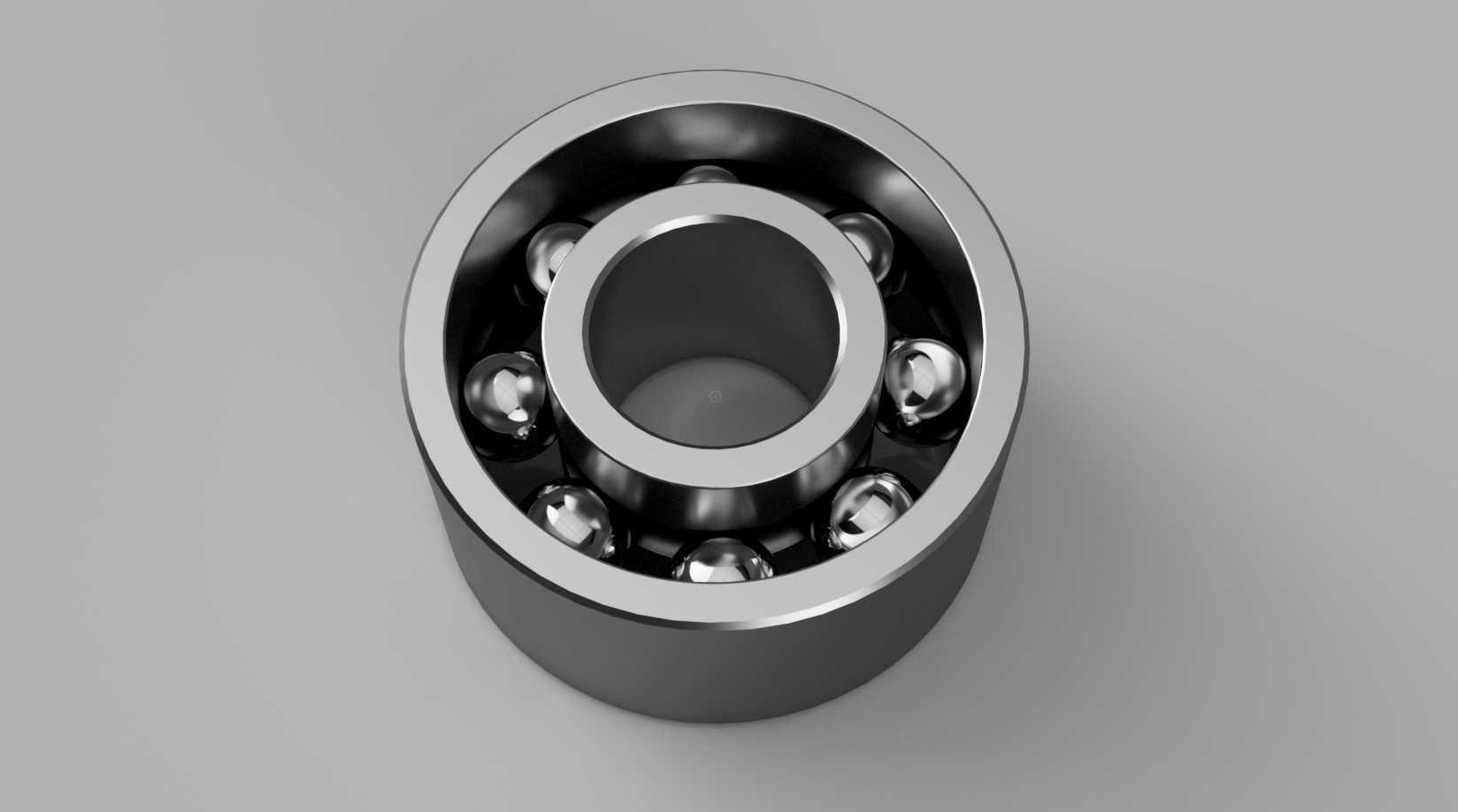

　　建模时需要把轴承拆成可理解的功能层次，而不是只做一个外观圆环。内圈应体现内孔、双侧挡边和内滚道；外圈应体现外圆柱面、防尘盖安装槽和外滚道；钢球按节圆分布，球心位于内外滚道之间；保持架需要形成球兜或分隔结构，位置不能与内外圈旋转边界干涉。防尘盖可表现为薄金属冲压件，外缘与外圈槽位贴合，内缘靠近内圈外径但保留间隙。若用于机构运动校核，还应注意内圈与钢球、钢球与外圈之间的接触关系，保持架与球体之间留出合理兜孔间隙。

　　在设备选型中，这类轴承并不适合承受大载荷，但其优势在于体积小、结构成熟、回转阻力低、安装方便。布置轴系时，应尽量让载荷作用线通过轴承中部，避免悬臂过长造成倾覆力矩；成对使用时，两轴承间距相对于轴径不能过小，否则支承刚度不足。对于塑料壳体，压入外圈后孔位蠕变和温升收缩也要纳入考虑；对于金属支座，则需关注压装倒角和导向锥面，防止装配时把防尘盖压变形。

　　外形边界虽然简单，工程细节却集中在同轴度、圆角、倒角、滚道位置和密封间隙上。内圈端面与轴肩贴合处应保证足够支承面积，轴肩高度不能超过内圈可接触范围；外圈座孔台阶也不能干涉防尘盖。倒角过小会造成压装划伤，过大则减少有效定位面。滚道表面在实物中要求高光洁度和热处理硬度，三维表达时可通过金属材质、环形高光和剖视关系突出其承载路径。

　　该结构适合用于教学演示、小型设备轴系校核、精密机构布局以及通用零部件库建设。它展示了微型滚动轴承如何在极小空间内集成支承、滚动减摩、防尘和润滑保持功能，也提醒设计者：毫米级零件的可靠性往往不取决于外形是否复杂，而取决于配合边界、滚道几何、装配公差和润滑密封是否被同时考虑。
