单缸蒸汽动力引擎结构三维设计

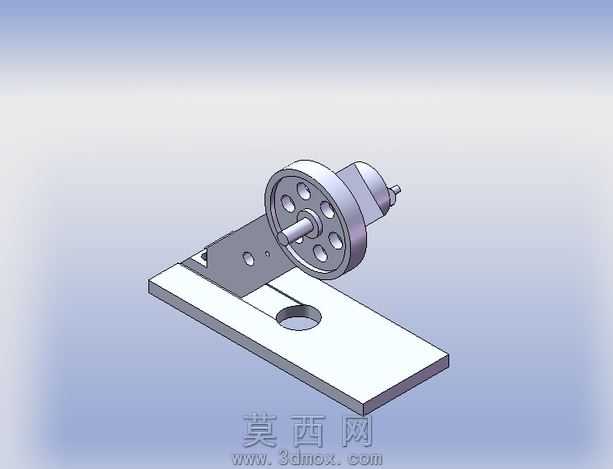

本作品为单缸蒸汽引擎的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，还原了单缸蒸汽引擎的核心运行结构。建模阶段首先完成底座基准件的搭建，底座采用带安装孔的平板式结构，预留的圆形通孔用于管路对接或安装定位，板面的开槽结构用于适配支架的安装调节，建模时对底座的棱边做了合理的工艺倒角处理，避免应力集中的同时符合实际加工的工艺要求。随后完成支架组件的建模，支架为L型折弯支撑结构，开设的轴孔用于承载曲轴传动组件，建模时严格控制轴孔的同轴度公差，保证后续传动部件运转的顺畅性。核心传动部分包含带镂空减重孔的飞轮、曲轴输出轴、气缸动力腔体等部件，飞轮的镂空孔沿圆周均匀分布，建模时通过圆周阵列特征快速完成孔位布局，同时保证飞轮的动平衡设计要求；曲轴与飞轮采用同轴配合设计，轴段的台阶结构用于轴向定位，避免运转过程中出现窜动问题；气缸腔体为蒸汽能量转换的核心结构，建模时还原了腔体的密封配合面，保证蒸汽做功的结构合理性。材质渲染阶段，为金属结构件赋予了哑光钢质材质，还原普通机械加工金属件的表面质感，底座部分做了轻微的磨砂质感处理，区分不同部件的加工工艺差异，整体渲染采用柔和的均匀布光，清晰展现各部件的结构轮廓与装配关系，无过度夸张的光影效果，贴合工业机械产品的展示需求。设计思路上围绕单缸蒸汽引擎的基本工作原理展开，简化了非核心的辅助管路结构，突出展示动力转换与机械传动的核心逻辑，各部件之间的装配约束完全按照实际机械装配关系设置，可直观演示蒸汽压力推动活塞、进而带动曲轴飞轮旋转的动力传递过程，整体模型结构完整，各部件无干涉问题，可用于机械原理教学演示、小型动力装置结构参考等场景。
