直驱式伺服旋转工作台精密结构

　　在精密装配、光学检测、半导体封装以及多工位数控加工单元里，回转定位精度往往决定整条产线的节拍与良率。传统蜗轮蜗杆或凸轮分割器在长期运行后容易出现背隙累积、磨损发热和润滑维护问题，而直驱伺服转台把电机转子与工作台面做成同轴一体结构，省去减速环节，能够在紧凑空间内实现高响应、高刚性的角度控制。这套三维数模围绕小功率直驱转台展开，主体由上部圆形回转台面、中部定子转子集成壳体、下部安装基座以及侧置动力与反馈连接器组成，适合工程师在设备布局阶段校核干涉、规划走线和确定安装边界。

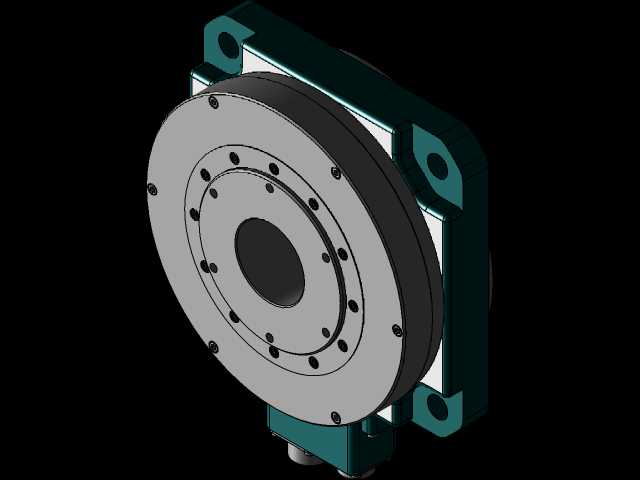

　　从结构层次看，最上方是带均布螺纹孔的圆盘工作台面，盘面中心预留通孔，便于真空吸附、气路穿过或工件定位销布置。台面外圈和内圈分别设置多组安装孔，可适配不同直径的夹具、卡盘或工装板；孔位按圆周规律分布，在建模时需要重点保证节圆直径、孔深和沉孔关系，否则后续夹具装配会出现贴合不实。台面下方连接旋转支承与电机转子部分，外轮廓呈阶梯圆柱，壁厚变化兼顾刚度与减重；定子线圈、冷却通道和编码器腔在壳体内部形成轴向堆叠，使整体高度明显低于“伺服电机加减速机加转盘”的串联方案。

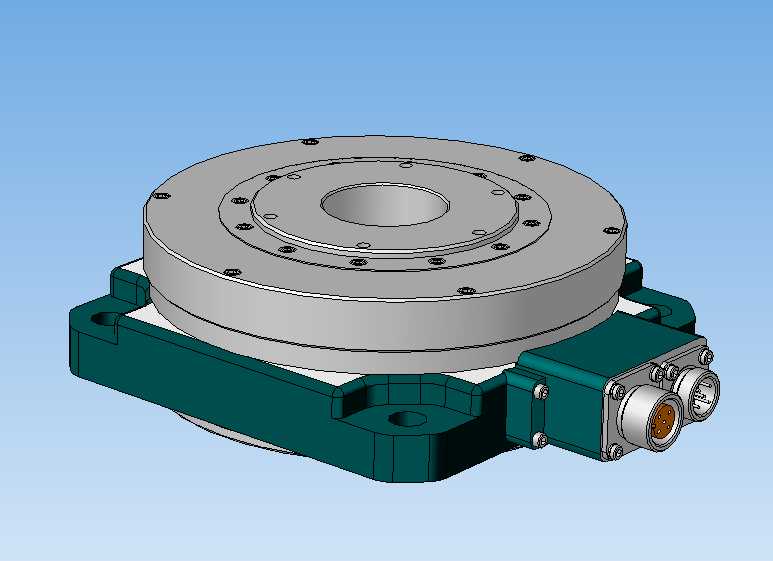

　　基座部分采用近似方形的承载底板，四个角伸出带通孔的安装耳，用于把转台固定到机床滑台、大理石平台或焊接机架上。底板中央设置下沉式避让区，既容纳电机下部轮廓，也让连接螺栓有足够操作空间。侧向凸出的接线盒是该类部件的典型特征，盒体通过螺钉与基座连接，端部布置圆形航空插头，分别承担动力供电、编码器反馈和抱闸或传感信号。建模时不能只把接头当作外观件，插头的插拔方向、电缆最小弯曲半径以及维护时扳手空间都应在装配体中同步检查，否则现场接线会与周边防护罩、拖链发生冲突。

　　实际选型时，小功率直驱转台常用于轻载高速场景，例如微型零件视觉检测、电子元件点胶、激光打标、多工位组装和小型CNC分度。它的优势不在于承受巨大切削力，而在于任意角度分度、低速平稳运动和快速启停。工作台面转动惯量与负载惯量需要匹配，若上方夹具偏心严重，即使电机扭矩足够，也会引起速度波动和定位超调。因此在结构设计阶段，应把工件、夹具和转接板一并放入数模，核算总质量、质心高度和偏心距；对高节拍工位，还要结合运动曲线分析加减速阶段的倾覆力矩，确认基座螺栓和支承轴承具有足够安全裕度。

　　安装边界方面，圆形主体决定了设备在平面上需要预留回转包络空间，而侧向接线盒使外形并非纯圆柱。布局时不能只按台面直径画圆，还应把连接器外伸长度、电缆弯折区和维护拆卸距离计入占地。底部安装孔适合从上方或下方穿螺栓固定，若安装在薄板台架上，应增加局部加强筋或加厚安装板，避免紧固后基座变形。台面中心通孔与设备基础孔位对正也很关键，真空气路或走线从中通过时，需要在下方预留旋转接头或固定管路的空间。

　　从三维建模角度看，这类产品适合采用自顶向下的装配思路：先确定工作台面直径、中心通孔、安装孔节圆和总高度，再建立定子、转子、支承、基座和接线盒的约束关系。回转件应使用同轴心和端面配合，固定件则以底板基准面统一装配，避免多个零件各自选取基准造成累计偏差。外观圆角、螺钉阵列、密封圈槽和插头细节虽然不直接决定运动原理，却会影响工程出图、BOM统计和后期渲染评审。对于需要做设备方案展示的工程师，保留连接器、螺栓和安装耳等真实特征，比单纯建立一个圆柱体转盘更能反映现场集成难度。

　　在功能实现上，直驱转台依赖外部伺服驱动器完成位置、速度和力矩闭环，转台本体更像高精度执行机构。模型中侧置反馈接口对应高分辨率编码器，能够提供角位置反馈；动力接口则连接电机绕组。若用于精密加工，还需考虑防护、冷却和铁屑清理：台面与固定壳体之间的环形缝隙应避免落入切屑，基座周围最好设置排屑或吹气空间；若持续高负载运行，壳体热伸长会影响轴向高度，设计时应在精度链中区分固定侧与旋转侧的热影响。

　　整体来看，这套数模呈现的是一种低矮、同轴、侧出线的直驱回转单元。它既可以作为独立分度装置嵌入自动化工作站，也可以作为多轴设备的C轴组件使用。工程师在复用该结构时，应重点围绕台面负载、安装孔位、连接器朝向、电缆空间和维护通道进行校核，而不是仅关注电机外形。把机械接口、运动包络和电气连接同时纳入三维布局，才能让转台在真实设备中发挥高响应、高精度和低维护的特点。
