板材翻转用回转式转盘输送设备结构

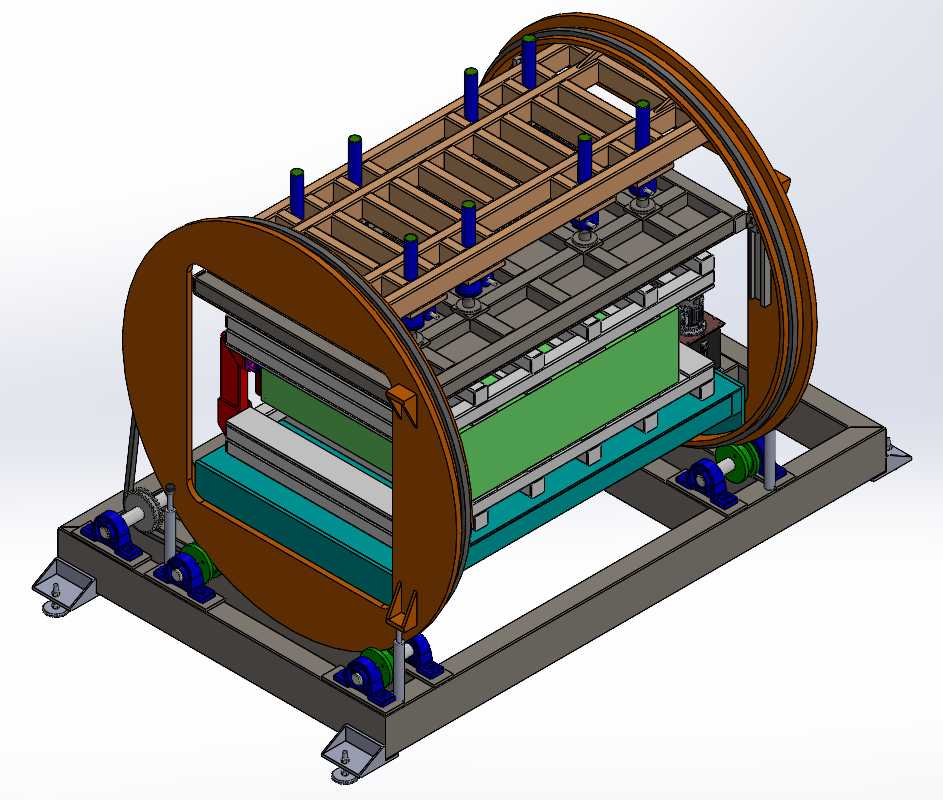

　　这套回转式转盘设备主要面向板材加工、整垛物料翻面的生产场景，在家具板材贴面、金属板材双面加工、建材整垛翻面等工序中应用广泛，解决传统人工翻面效率低、易损伤工件表面、大尺寸板材翻面存在安全隐患的实际生产痛点。设备整体采用卧式框架回转结构，底部为型钢焊接成型的安装底座，底座上对称布置四组托轮支撑组件，托轮采用包胶材质，既可以承载整个回转框架及上方物料的总重量，又能通过摩擦力驱动回转框架实现0-180度的平稳回转，避免刚性接触产生的运行异响与框架磨损。回转框架采用环形厚钢板焊接成型，框架内部设置多层输送辊道结构，上层为格栅式承托框架，布置多组可调式定位压柱，可根据不同尺寸的板材垛型调整压柱位置，在回转过程中对物料进行侧向与竖向限位，

　　防止物料移位散落；中层为动力输送段，采用多组平行布置的包胶辊筒，可对接前后段生产线的输送线体，实现物料的自动进料与出料，无需额外配置移栽设备；下层为辅助承托结构，在回转到位后承接物料，配合输送段完成物料的输出动作。从设计思路来看，整套结构优先考虑运行稳定性与工况适配性，托轮组件的安装座设计为腰型孔可调结构，可在安装调试阶段调整托轮与回转框架滚道的接触间隙，补偿焊接框架的形位公差，保证回转过程无卡滞、无窜动；驱动端采用减速电机直连主动托轮的传动方式，省去了链轮、齿轮等中间传动环节，减少后期维护点位，同时在回转框架的侧边设置多组感应挡片，配合底座上安装的接近开关实现回转角度的精准定位，

　　保证每次回转到位后辊道面与前后输送线面的高度差控制在1mm以内，满足自动化生产线的对接精度要求。安装边界方面，设备底座的四个角设置带地脚螺栓孔的安装支脚，可直接固定在硬化车间地面上，无需额外做混凝土基础，安装时需保证底座平面度公差不超过2mm/m，避免托轮受力不均导致偏磨；设备的进料端与出料端预留标准输送线对接接口，可适配宽度在1200-2400mm范围的板材输送线，回转框架的最大开口高度可容纳高度不超过300mm的整垛物料，单工位最大承载重量可达2吨，可覆盖绝大多数常规板材、整垛工件的翻转作业需求。在实际运行逻辑上，物料从进料端辊道进入设备内部，触发行程开关后输送辊道停止运行，上方的定位压柱自动下压锁定物料位置，

　　随后驱动电机带动回转框架转动，完成180度翻转后定位机构解锁，输送辊道反向启动将翻面后的物料输送至下一工序，整个动作周期可控制在45秒以内，相比传统的行车配合吊带翻面的作业方式，效率提升3倍以上，同时可避免翻面过程中物料滑脱、表面划伤的问题。结构细节上，回转框架的滚道面经过车削加工，表面粗糙度控制在Ra3.2以内，保证与托轮接触时的运行平稳性；所有辊筒的两端均采用带座外球面轴承安装，具备自动调心功能，可补偿辊筒安装时的同轴度误差，延长轴承使用寿命；设备的侧边设置可拆卸的防护盖板，可覆盖内部传动部件，避免生产过程中杂物卷入传动结构，同时方便后期检修维护时快速拆卸。针对不同的物料特性，辊道的输送速度可通过驱动端的减速电机进行调节，定位压柱的端部采用聚氨酯包胶材质，接触物料时不会产生压痕，可适配表面质量要求较高的饰面板、彩涂板等物料的翻转作业。
