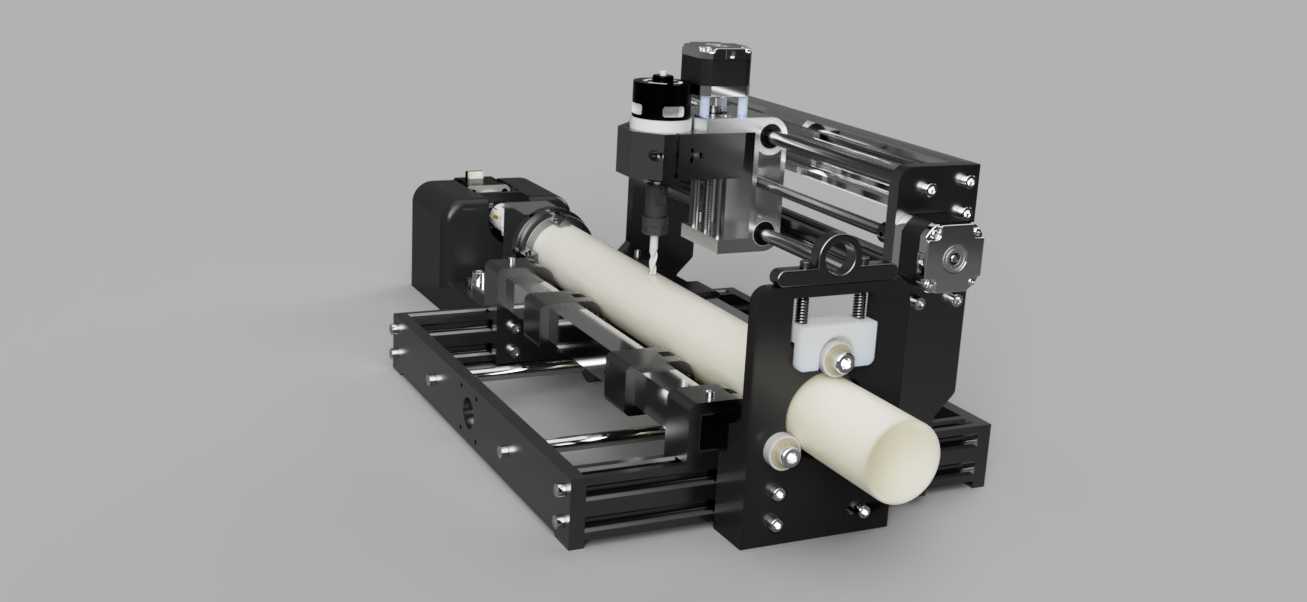

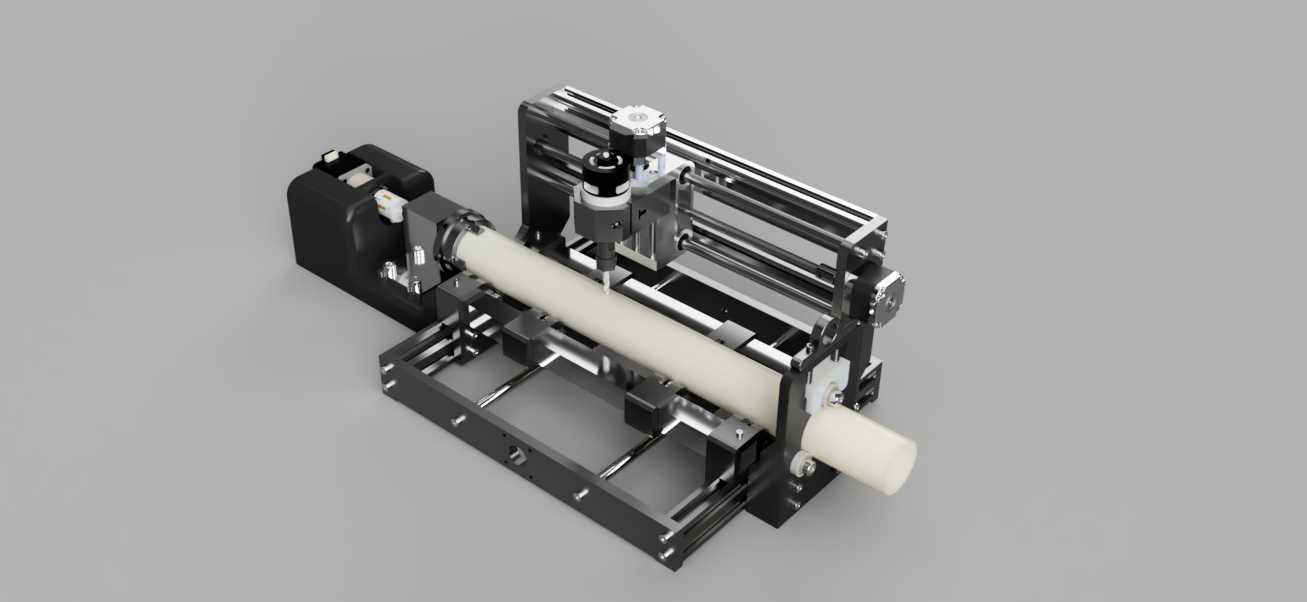

适配50毫米管径加工的旋转轴改造数控雕刻设备

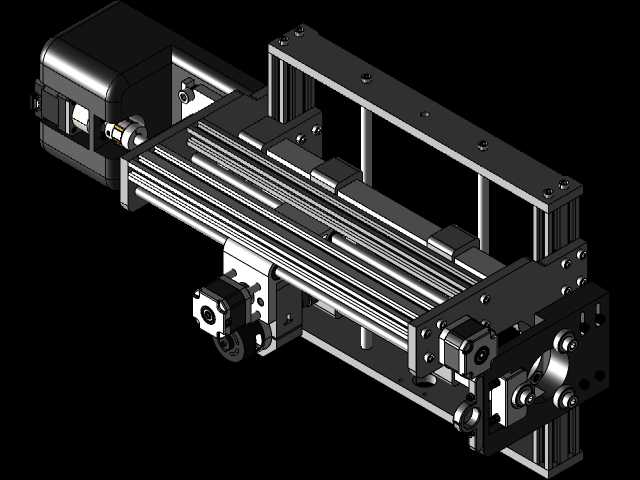

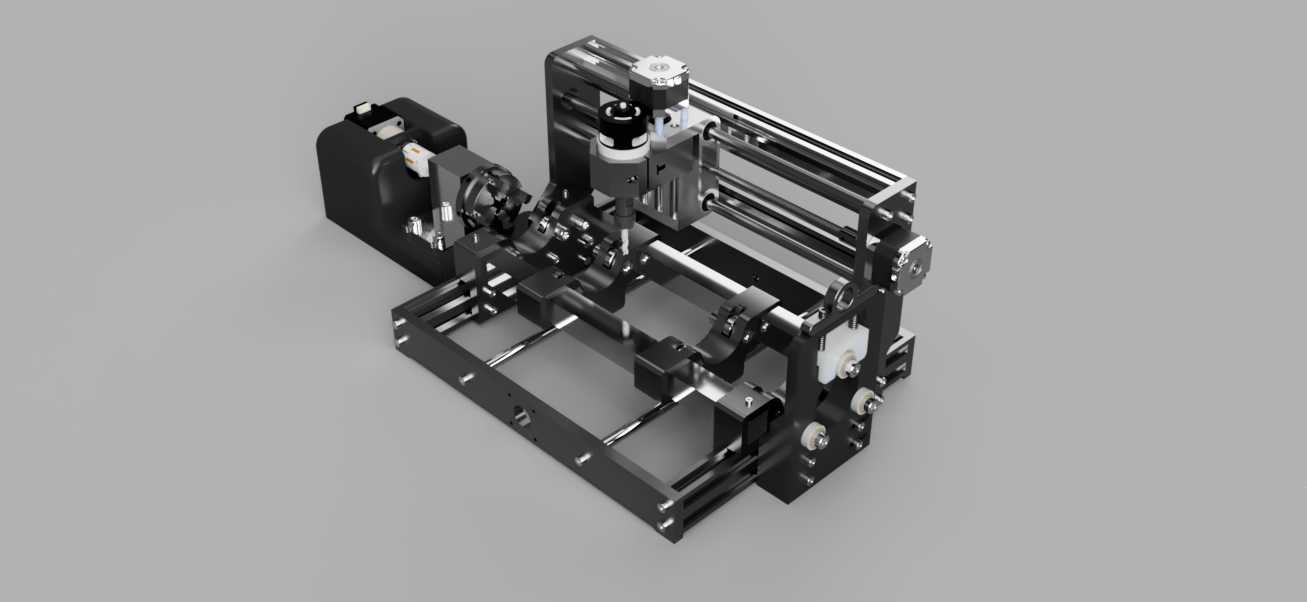

　　这款经旋转轴改造的小型数控加工设备，核心解决了常规桌面级数控设备仅能完成平面工件加工的场景局限，在小型加工门店、个人工坊、院校实训场景中，可覆盖小直径圆柱类工件的雕刻、切割、开槽加工需求，尤其针对直径50毫米及以下的塑料卡套管、薄壁非金属管材、小型棒料的加工场景做了定向结构优化，无需额外定制复杂工装即可完成圆柱面的连续轨迹加工。从结构设计逻辑来看，改造核心围绕原设备Y轴的运动链路重构展开，没有采用额外加装独立第四轴的冗余方案，而是将原有Y轴的直线运动模组转换为旋转轴的驱动链路，既保留了原设备X、Z轴的运动精度基础，又压缩了改造后的整体安装空间，设备整体占地边界控制在桌面级设备的常规尺寸范围内，无需额外扩展工作台面即可完成部署。

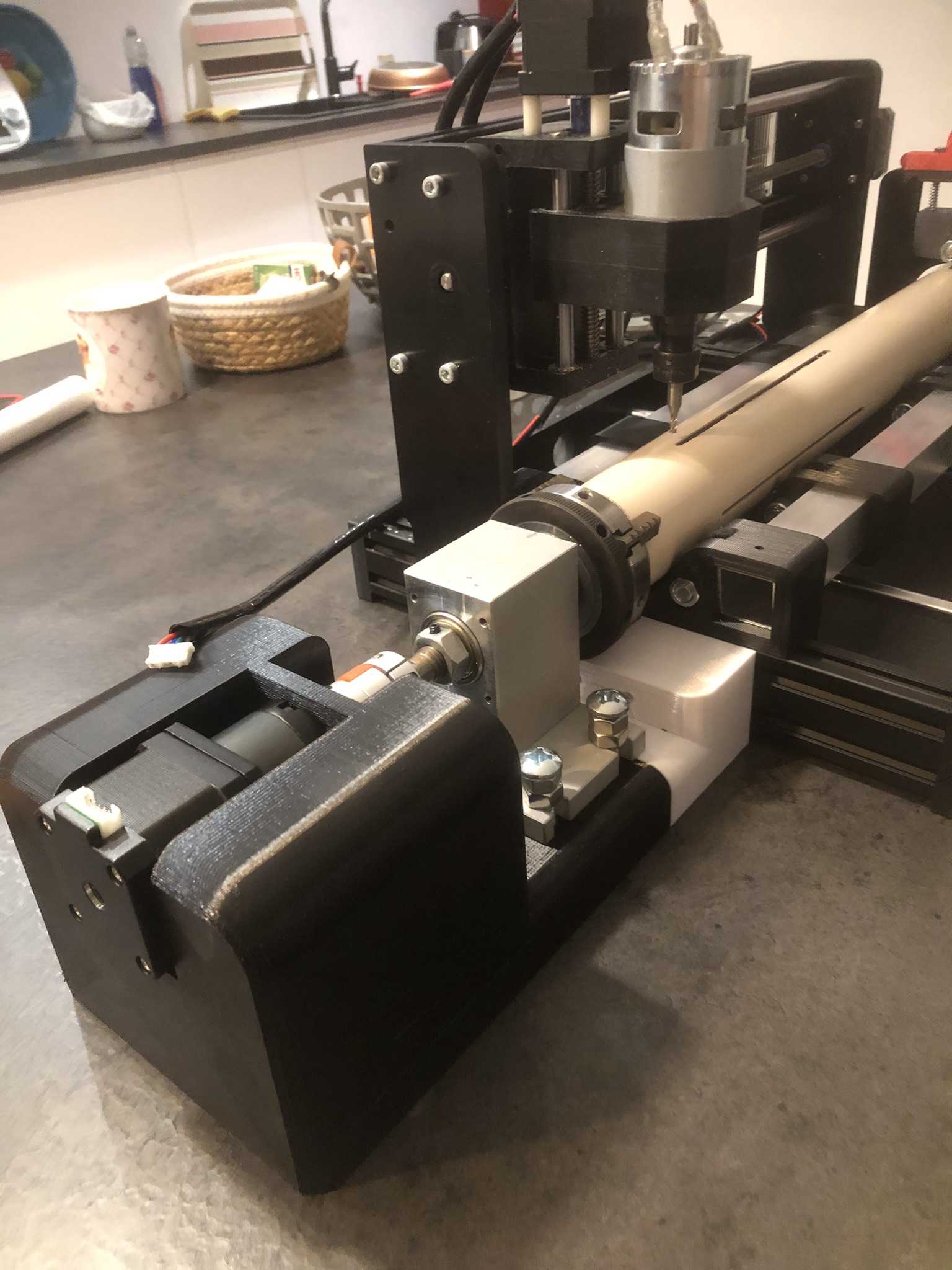

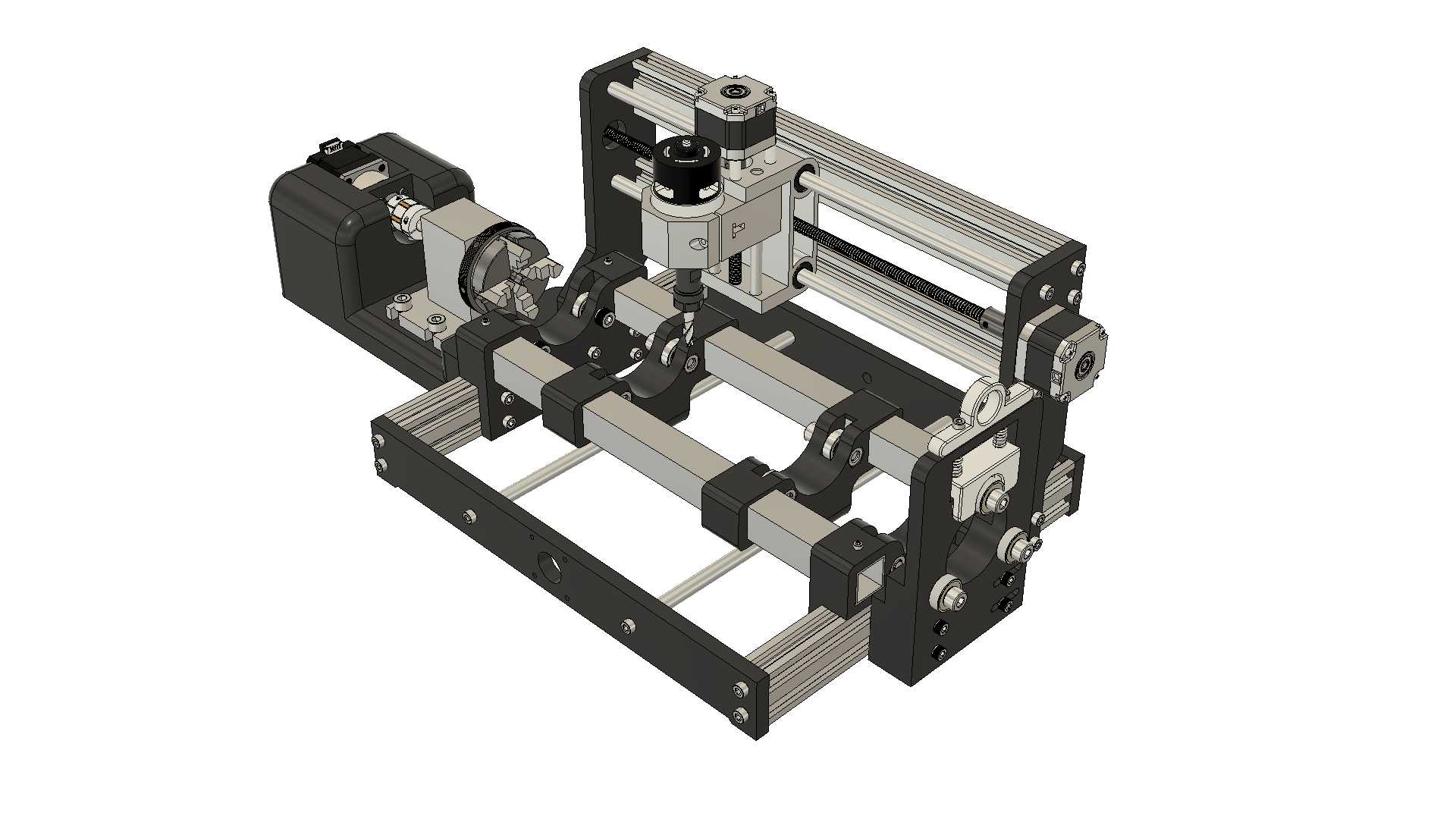

　　卡盘结构的选型适配了薄壁管材的装夹需求，没有选用大夹持力的三爪金属卡盘，而是采用适配管道加工的专用卡盘结构，装夹过程中可均匀分配夹持力，避免薄壁卡套管装夹变形，卡盘的同轴度公差控制在小批量加工允许的范围内，可保证50毫米直径管材装夹后旋转过程的径向跳动满足雕刻、切割的精度要求。Z轴主轴模组保留了原设备的进给行程范围，可适配不同壁厚管材的加工深度需求，主轴安装位预留了标准刀具装夹接口，可根据加工材质更换对应雕刻刀、切割片，无需对主轴安装座做二次改造。设备的床身结构采用铝型材拼接框架，兼顾了结构刚性与改造便利性，各运动轴的导轨安装面均做了平面度校准，旋转轴的两端支撑座采用同轴度定位设计，避免长管材加工过程中出现轴端挠度变形影响加工精度。

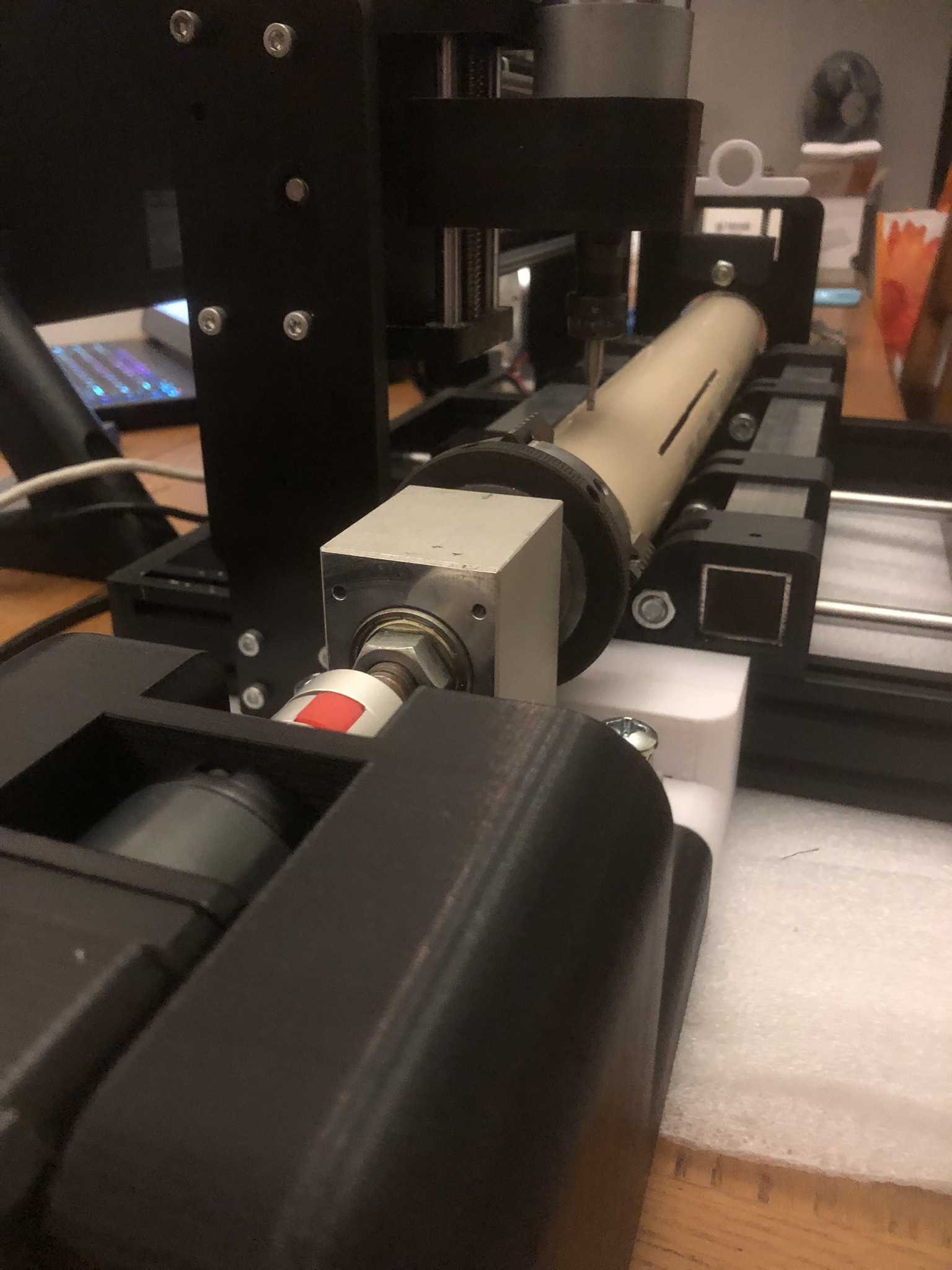

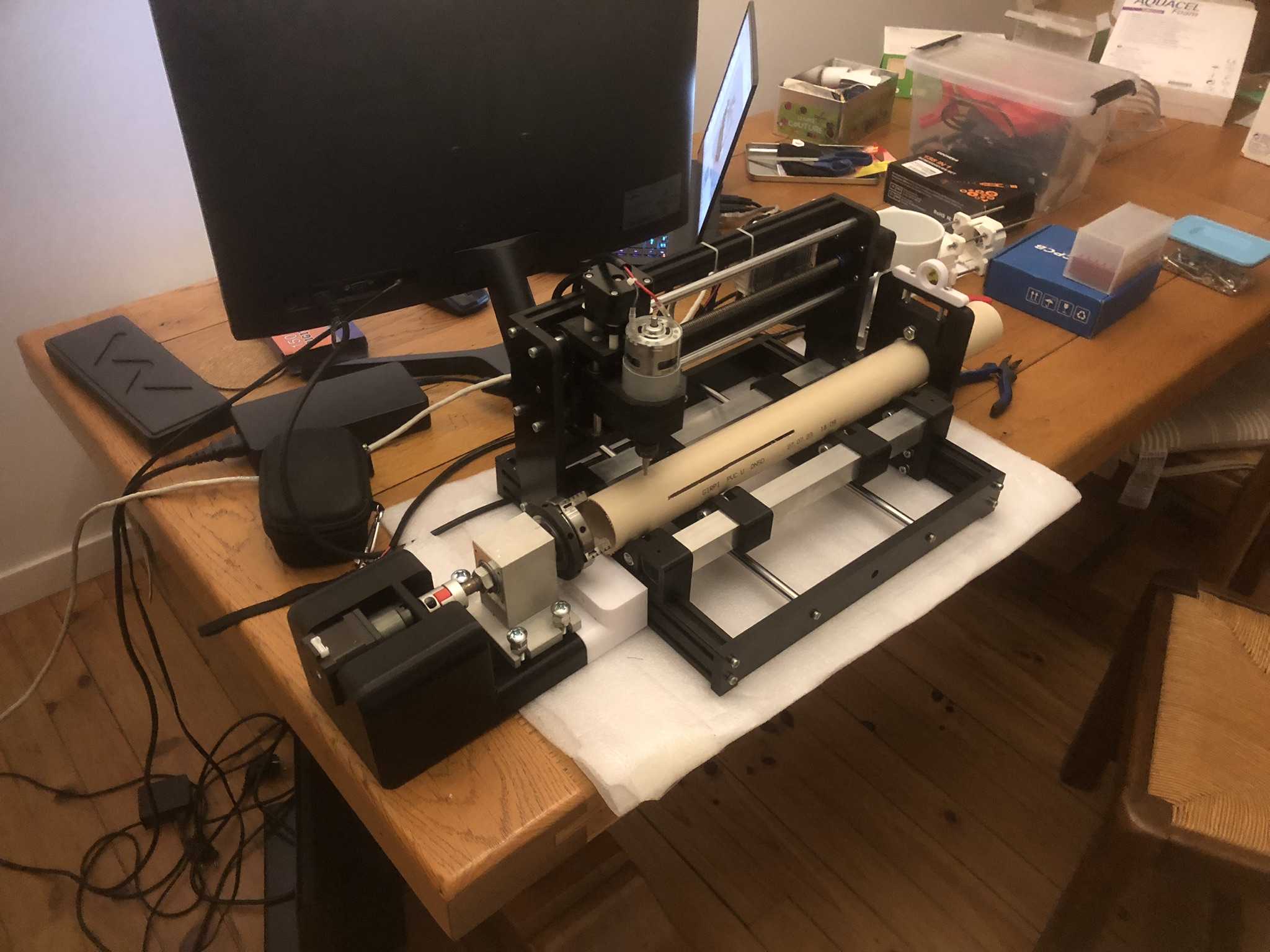

　　在实际加工场景中，该设备可完成圆柱面的连续图案雕刻、环形槽切割、管材定长截断、径向开孔等加工工序，相比常规平面数控设备，加工圆柱工件时无需反复拆装工件调整角度，一次装夹即可完成整周360度范围的加工，大幅降低了小批量圆柱类工件的装夹辅助时间。针对卡套管这类特定加工对象，设备的旋转轴进给参数做了适配优化，可匹配薄壁管材低速进给、小切深的加工工艺要求，避免进给量过大导致管材崩裂、变形。设备的走线布局沿铝型材框架内侧布置，旋转轴的驱动线缆预留了足够的转动余量，不会出现轴类旋转过程中线缆拉扯、磨损的问题。X轴的有效行程可覆盖常规长度的小段管材加工，配合Z轴的进给深度调节，可完成不同管径管材的端面、柱面加工，

　　加工过程中设备的整体配重经过平衡调整，高速运行时不会出现明显的共振偏移，可保证加工轨迹的连续性与表面加工质量。从安装边界来看，设备的驱动单元、控制模块均集成在床身框架内部，没有外凸的冗余结构，工作台放置时仅需预留前后操作空间与侧面的管材送料余量即可，无需额外预留过大的设备周边间隙，适合空间有限的小型加工场景使用。
