手摇式立式支撑升降调节机构

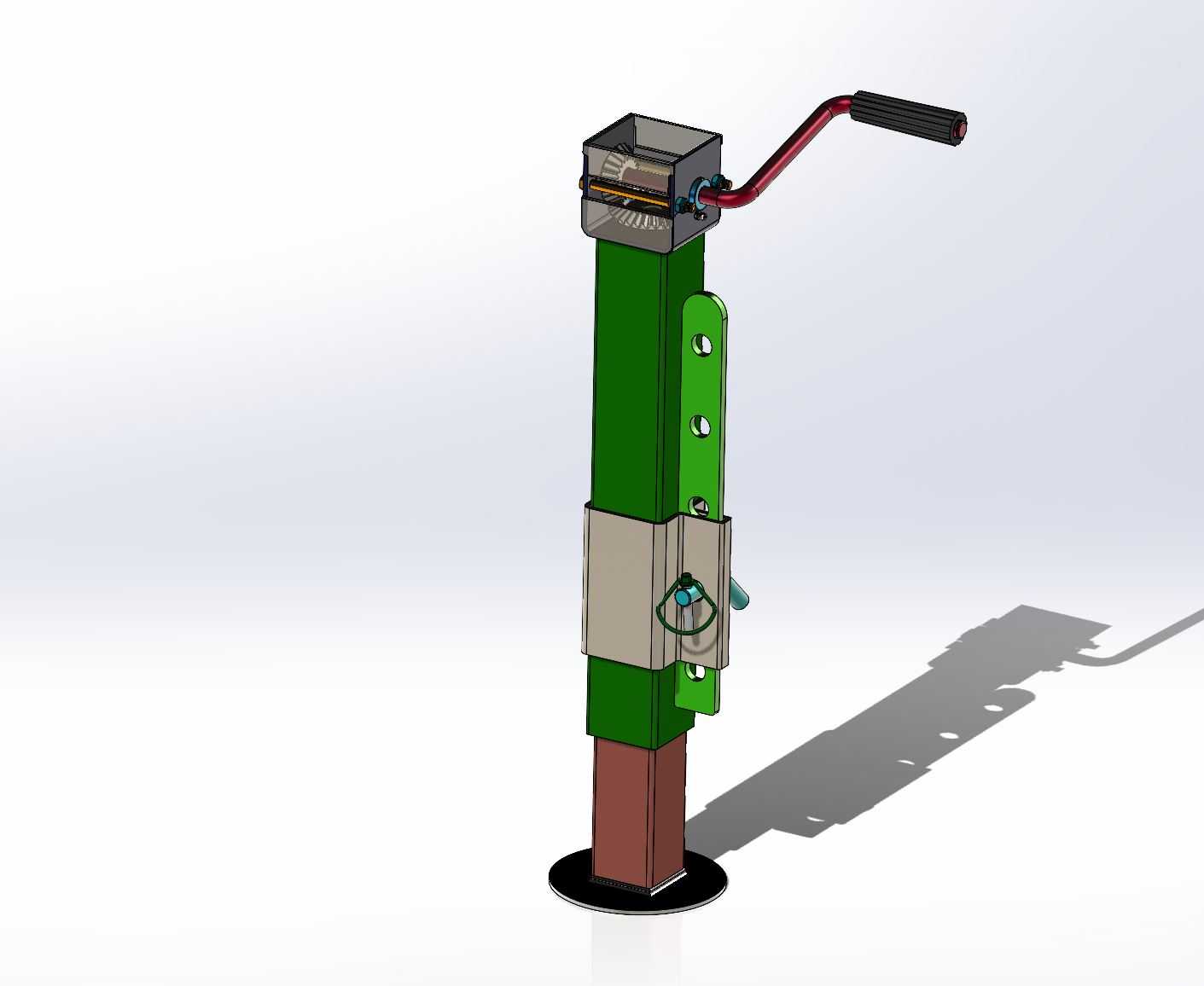

　　这类手摇立式支撑调节机构，在户外拖挂设备驻车、小型工装工位高度调整、轻型设备安装调平场景中应用十分广泛，区别于液压类顶升部件，纯机械结构的手摇支撑不存在密封件老化漏油的问题，在低温、多粉尘的野外作业环境下可靠性更突出，日常维护仅需定期在传动啮合位置涂抹润滑脂即可，不需要复杂的油路检修作业。从结构组成来看，整套机构以方形截面的伸缩立柱作为核心承载主体，外套的滑动导向座通过侧方的连接耳板实现与被支撑设备的固定，导向座与内立柱之间预留了合理的配合间隙，既保证升降过程无卡滞，也避免间隙过大导致支撑状态下出现横向晃动。顶部的手摇输入组件内置齿轮齿条传动副，摇臂转动时通过齿轮啮合带动内立柱沿竖直方向伸缩，

　　摇臂末端的防滑握套采用符合人体工学的圆柱造型，操作时手掌施力更均匀，长时间摇动手柄也不会出现明显的硌手问题，传动副的传动比经过匹配设计，单人操作即可完成1吨以内载荷的升降调整，不需要额外施加过大的操作力。侧方设置的绿色锁紧板带有多组等距定位孔，当立柱调整到目标高度后，将配套的锁销穿过导向座与锁紧板对应的孔位，即可实现机械硬锁定，哪怕传动副出现意外磨损，锁销也能承担全部竖向载荷，避免立柱意外回缩引发安全事故，锁紧板上的孔位间距经过优化，既保证足够的高度调节精度，也不会因为孔距过小增加加工难度。底部的圆形支撑底盘采用大直径设计，支撑时与地面的接触面积更大，在松软的泥土地面作业时也能有效降低对地压强，避免支撑脚下陷导致设备倾斜，

　　底盘与内立柱底端采用铰接连接，可自适应小角度的地面坡度，保证立柱始终保持竖直受力状态，避免立柱承受额外的弯曲力矩。设计过程中首先根据额定承载需求确定了方管立柱的截面尺寸与壁厚，通过材料力学压杆稳定校核，确保立柱全伸状态下的长细比在安全范围内，不会出现失稳弯折的问题；导向座的长度经过反复调整，足够的导向长度可以抵消侧向力带来的倾覆力矩，避免升降过程中出现别劲卡滞；摇臂的转动半径结合普通人手臂操作的舒适区间设定，既保证操作力矩足够省力，也不会因为摇臂过长导致操作时容易与周边部件发生干涉。安装边界方面，侧方连接耳板的孔位采用通用化间距设计，可直接适配多数拖挂房车、轻型移动工装的安装位，不需要额外改制连接支架；

　　整套机构收缩后的总高度控制在合理区间，安装在设备底部时不会超出设备的离地间隙要求，设备移动过程中不会出现支撑脚刮蹭地面的问题；全伸状态下的支撑高度覆盖了常规驻车调平、工位高度调整的需求范围，单套机构可独立使用，也可多套组合搭配，通过分别调整各支撑点的高度实现大尺寸设备的整体水平调平。不同于电动升降机构需要外接电源或配备电池组，纯手动的结构不受供电条件限制，在无供电的野外作业场景下也能正常使用，整体结构没有易损的电子元器件，使用寿命更长，适合在作业环境复杂、维护条件有限的场景下使用。
